Led bát full color 30mm ic 8206

Đầu trong cho điểm sáng rõ và rực khi nhìn trực diện

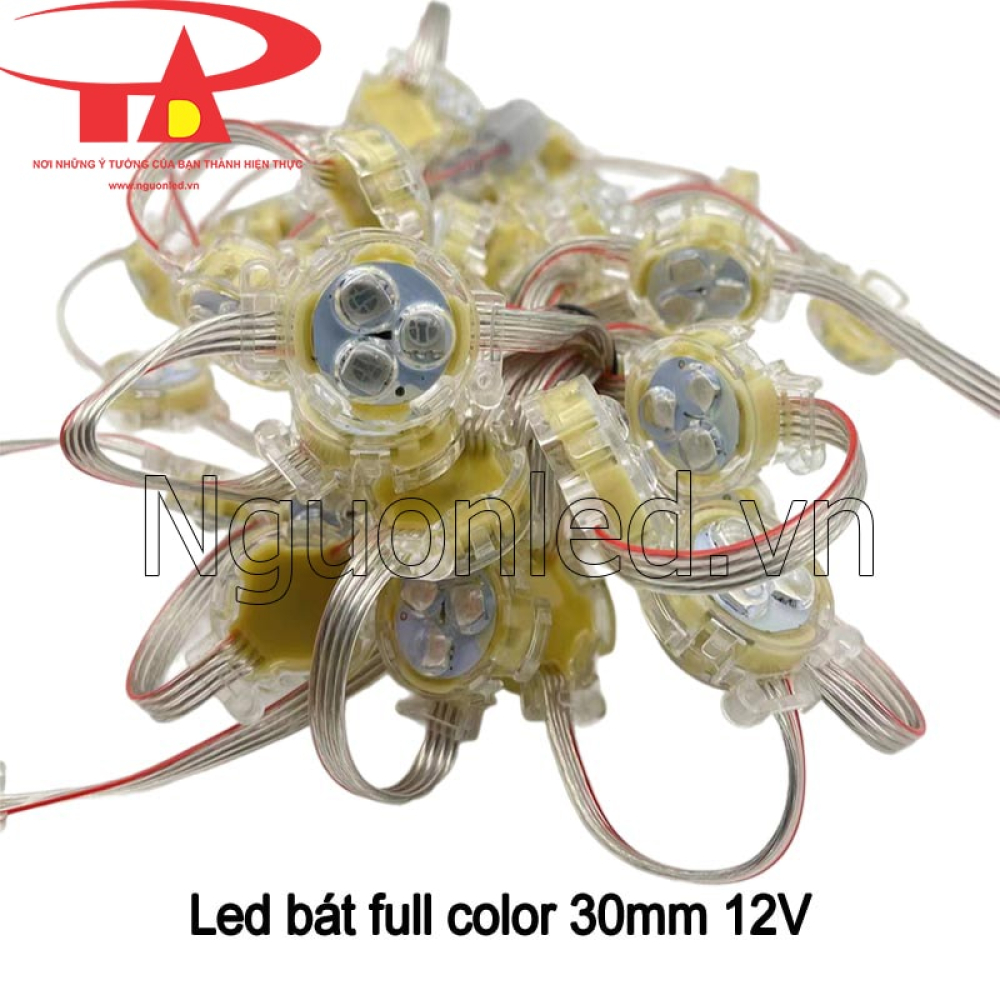

• Cầm bóng trên tay là nhận ra bản đầu trong khá nhanh. Phần chụp phía trước trong suốt, ba mắt LED nằm ngay bên dưới và vẫn nhìn thấy rõ khi chưa cấp điện. Đây cũng là điểm khác dễ nhận biết so với bản đầu đục có mặt trắng sữa che phần chip phía trong.

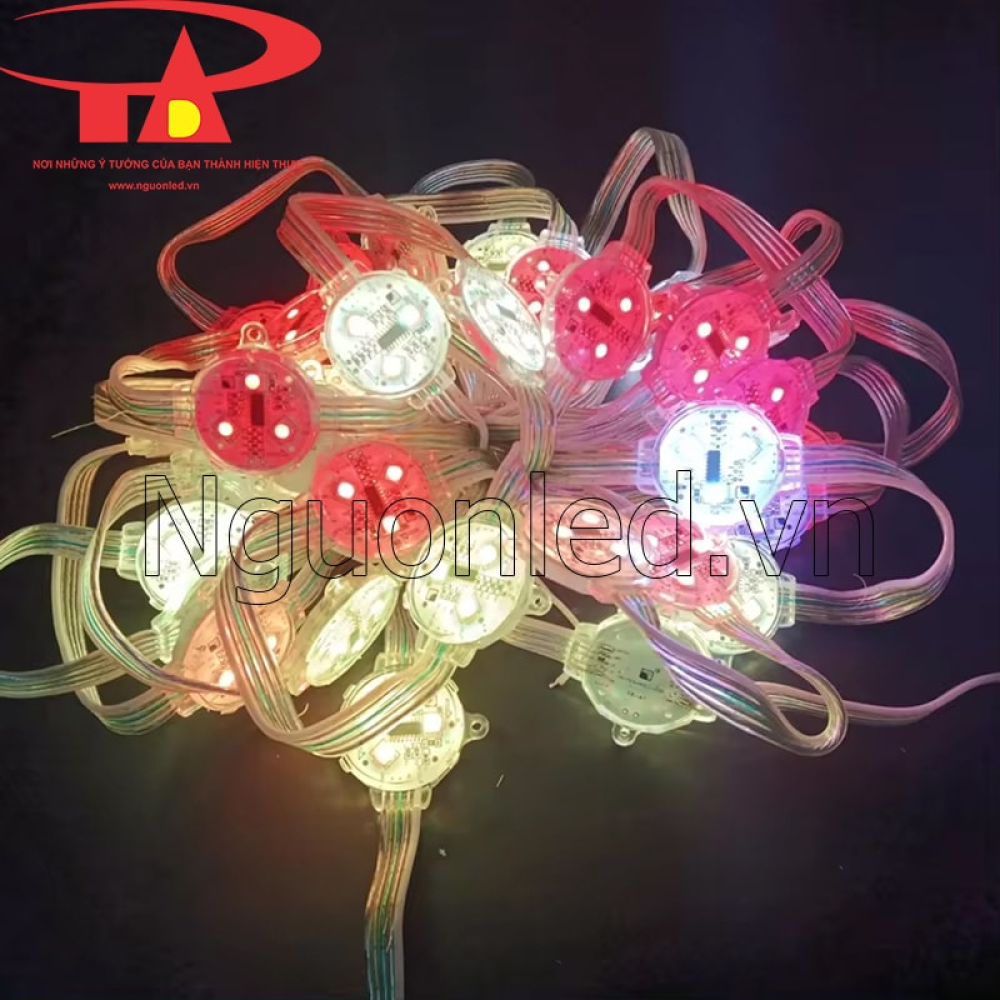

• Khi bật sáng, màu không phủ thành một mặt đều mà hiện rõ ở từng vị trí phát sáng. Đứng gần biển, khung hay mô hình vẫn nhìn ra từng bóng đang đổi màu. Nếu công trình chủ ý để những điểm Full Color trở thành một phần của hình trang trí thì kiểu đầu này có cái chất riêng rất rõ.

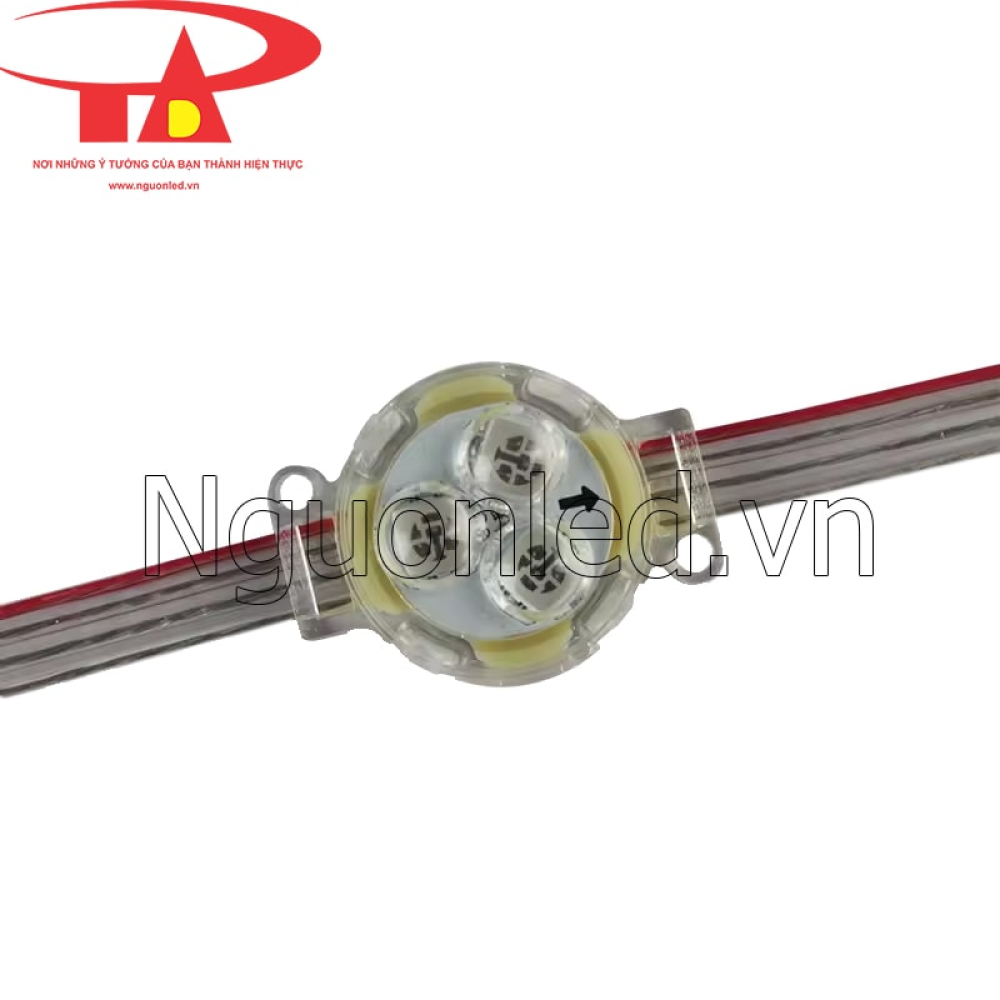

Mặt nhựa trong nhìn rõ 3 chip SMD5050

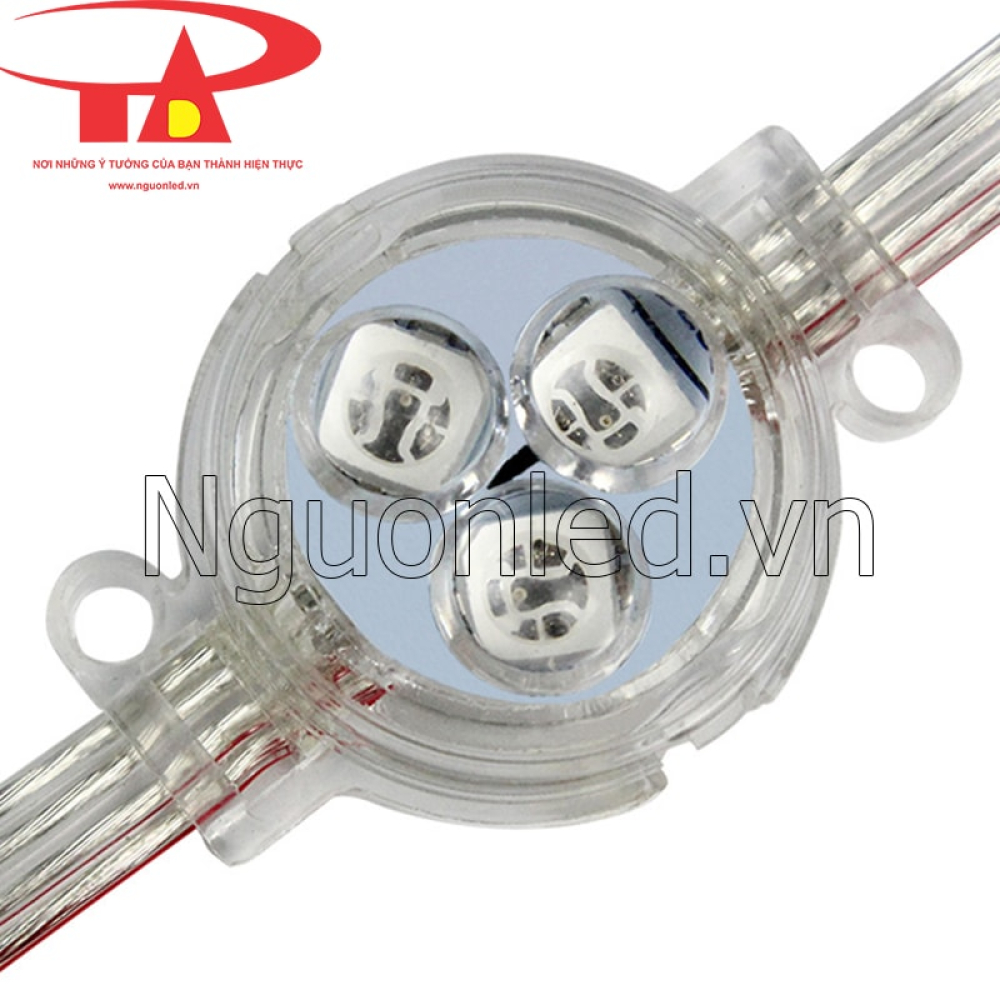

• Bên dưới mặt chụp là 3 chip SMD5050. Khi đèn chưa sáng, ba mắt LED vẫn nhìn thấy qua lớp nhựa trong; lúc cấp điện, chính các vị trí này phát màu trực tiếp ra phía trước.
• Chi tiết này cũng tiện khi nhận hàng. Bản đầu trong phải nhìn thấy rõ phần mắt LED bên dưới mặt bóng, không phải kiểu chụp trắng đục làm mờ phần chip phía trong.
• Khi lắp thành nhiều bóng, người nhìn không chỉ thấy một đường sáng mà còn thấy được từng điểm màu trên đường đó. Đặc tính này đặc biệt rõ ở khoảng cách gần hoặc khi bóng được đặt ở những vị trí có thể nhìn trực diện.

Full Color thể hiện rõ từng điểm màu khi chạy hiệu ứng

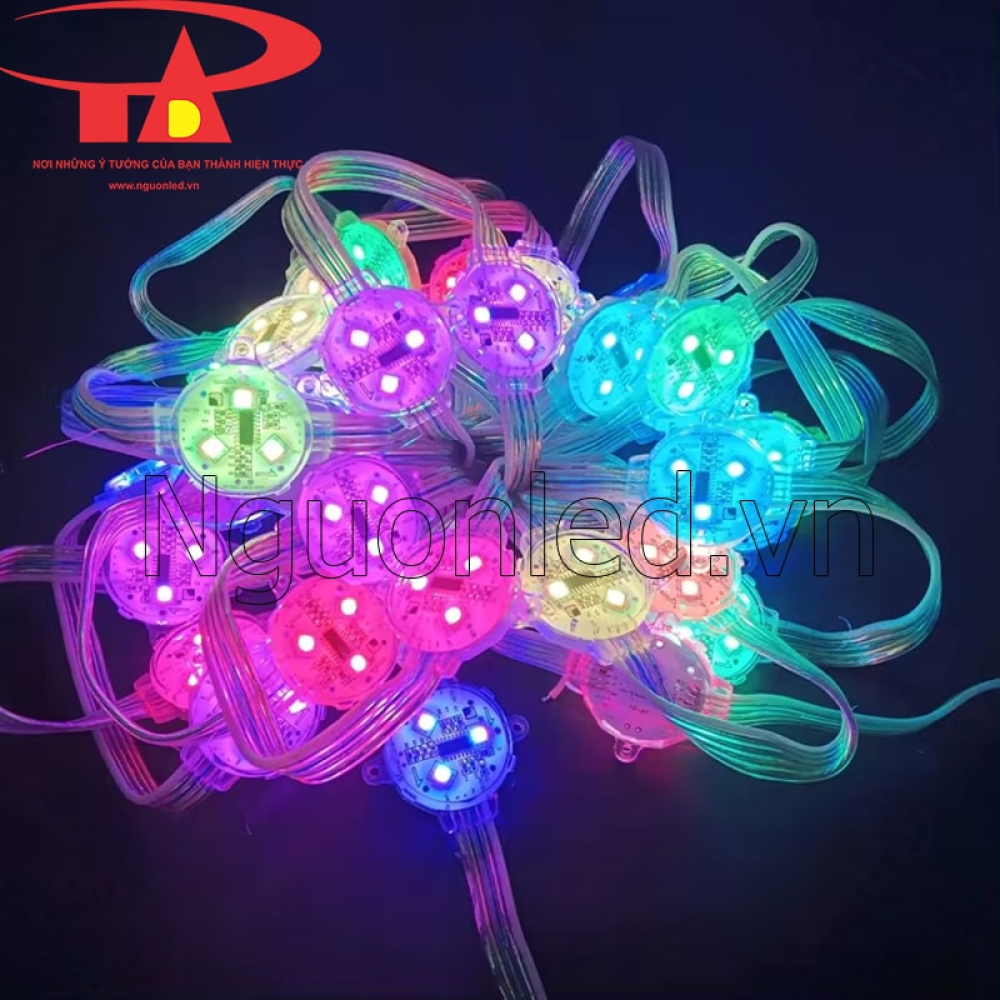

• Khi cấp điện, dây LED thay đổi qua nhiều sắc Full Color như đỏ, xanh lá, xanh dương, tím, cyan và các màu pha. Màu trên các bóng thay đổi theo chương trình được tích hợp trong IC8206, vì vậy nhìn cả dây sẽ thấy các điểm sáng liên tục đổi màu và chuyển hiệu ứng thay vì đứng yên ở một trạng thái.
• Đầu trong thiên về kiểu sáng rõ điểm, sắc màu và trực diện. Chạy quanh logo, viền chữ hay khung trang trí, mắt người dễ nhận ra hướng chuyển của hiệu ứng vì từng bóng vẫn hiện khá rõ trên đường viền.

• Nếu thích một mặt sáng dịu hơn, ít nhìn thấy mắt LED thì bản đầu đục hợp hơn. Còn khi cần dải sáng liền như LED dây hoặc cần đèn để chiếu sáng cả khu vực, LED bát đầu trong không phải loại nên chọn. Đây là bóng tạo điểm và hiệu ứng trang trí, không phải đèn chiếu sáng chính.
• Cũng không nên hiểu đầu trong là sáng mạnh hơn đầu đục. Chưa có phép đo hai loại trong cùng điều kiện thì chỉ nên nói đúng sự khác nhau nhìn thấy được: đầu trong cho thấy rõ mắt LED và từng vùng màu; đầu đục làm mặt bóng sáng mềm và đều hơn.
• Nếu cần điểm sáng nhỏ hơn 30mm hoặc muốn bố trí bóng dày hơn trên những đường nét nhỏ, có thể xem thêm nhóm bóng LED đúc F5, F8 và LED ruồi.

Thông số kỹ thuật LED bát Full Color 30mm IC8206 đầu trong

• Tên sản phẩm: LED bát 30mm Full Color IC8206 đầu trong
• Điện áp hoạt động: 12V DC
• Công suất: 0,72W/bóng
• IC điều khiển: IC8206
• Chế độ hoạt động: tự chạy hiệu ứng hoặc kết hợp mạch điều khiển tương thích
• Tính năng: bỏ lỗi
• Màu ánh sáng: Full Color
• Kiểu đầu: đầu trong
• Quang thông: 20 lm/bóng
• Nguồn sáng: 3 chip SMD5050
• Loại dây: 4 Pin
  • Dây đỏ: 12V+
  • Trắng trong 1: V− / GND
  • Xanh lá: DATA 1
  • Dây trắng trong 2: DATA 2
• Kích thước lắp/khoan: Ø30mm
• Quy cách: 30 bóng/dây
• Chiều dài dây: khoảng 3,5m
• Khoảng cách tâm–tâm: khoảng 120mm
• Khoảng hở danh nghĩa giữa hai mép bóng: khoảng 90mm
• Cấp bảo vệ: IP67
• CRI: 75Ra
• Tuổi thọ: 30.000 giờ
• Chất liệu: nhựa PC + LED
• Nhiệt độ hoạt động: −40 đến 60°C
• Tiêu chuẩn: CE, RoHS

IC8206 tự chạy hiệu ứng, bỏ lỗi và dùng thêm mạch khi cần

• IC8206 trên dây đã có sẵn chương trình hiệu ứng. Vì vậy, nếu chỉ cần đèn tự đổi màu và chạy hiệu ứng, không nhất thiết phải mua thêm mạch điều khiển. Cấp đúng 12V là dây có thể hoạt động.
• Mạch chỉ cần thiết khi công trình muốn chủ động hơn về màu, tốc độ hoặc cách chạy.

Cấp nguồn 12V là LED có thể tự chạy hiệu ứng

• Không gắn mạch, đèn vẫn chạy.
• Sau khi cấp đúng 12V DC, các bóng bắt đầu thay đổi màu theo chương trình có sẵn trong IC8206. Nhìn dọc cả dây sẽ thấy màu thay đổi qua từng điểm sáng và hiệu ứng tiếp tục chuyển trong quá trình hoạt động, chứ không phải mỗi bóng giữ cố định một màu.

• Cách dùng này khá gọn cho biển hiệu, khung trang trí, cổng hoặc mô hình chỉ cần Full Color tự chạy. Nguồn 12V cấp cho LED là phần bắt buộc; mạch điều khiển bên ngoài thì không.
• Nếu công trình cần đèn chạy đúng một kiểu riêng, muốn can thiệp tốc độ hay chọn cách đổi màu theo ý thiết kế, lúc đó mới chuyển sang dùng mạch.

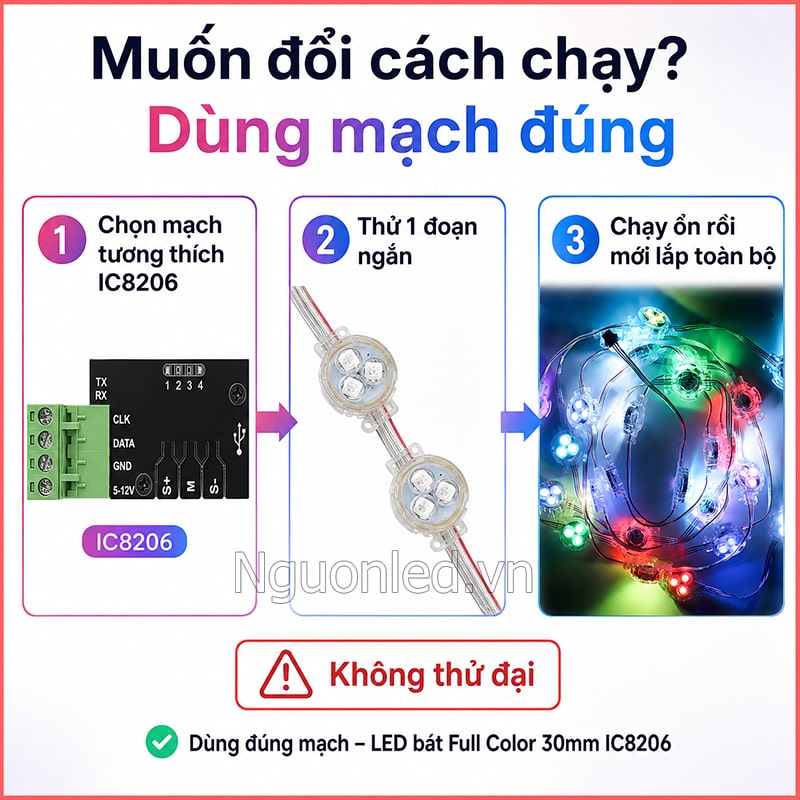

Dùng thêm mạch khi muốn chủ động cách chạy

• Mạch điều khiển dành cho trường hợp muốn can thiệp nhiều hơn vào hiệu ứng có sẵn. Tùy khả năng của mạch và chương trình đang dùng, có thể chủ động hơn về màu, tốc độ hoặc cách các bóng chuyển hiệu ứng.
• Có một điểm cần nói rõ: không lấy một mạch Full Color bất kỳ rồi đấu vào dây này. Mạch phải tương thích với IC8206 và cách nhận tín hiệu của LED. Chưa chắc mạch có dùng được hay không thì thử trước trên một đoạn ngắn; chạy đúng rồi mới nối cả công trình.
• Cách làm này đỡ mất công hơn nhiều so với việc lắp hàng trăm bóng xong mới phát hiện mạch và dây LED không làm việc với nhau như dự tính.

Bỏ lỗi giúp hạn chế một điểm lỗi làm gián đoạn cả đoạn LED

• Với một bảng nhỏ chỉ vài chục bóng, tìm điểm có vấn đề không quá khó. Nhưng khi làm cổng, mặt tiền hoặc mô hình dài với nhiều bóng nối tiếp, một lỗi ở giữa dây mà kéo theo cả phần phía sau sẽ rất phiền.
• IC8206 có tính năng bỏ lỗi. Khi một bóng gặp dạng lỗi nằm trong khả năng xử lý của cơ chế này, tín hiệu vẫn có khả năng đi tiếp đến những bóng phía sau thay vì dừng ngay ở vị trí đó.

• Phần này cũng cần hiểu cho đúng: bỏ lỗi không phải chống mọi loại hỏng. Mất nguồn, mất GND, đứt dây, hở mối nối hoặc những lỗi nằm ngoài khả năng xử lý của IC vẫn có thể làm phần LED phía sau bị ảnh hưởng.
• Vì vậy, việc bỏ lỗi là một lớp hỗ trợ cho đường tín hiệu. Nguồn phải đúng, dây phải nối chắc và LED vẫn cần được thử trước khi cố định hết lên công trình.

Cấp nguồn 12V và nhận biết 4 dây của LED bát IC8206

• Dây LED có 4 dây dẫn: hai dây phục vụ cấp nguồn và hai dây DATA phục vụ tín hiệu hiệu ứng. Không nên nhìn màu dây của một loại LED khác rồi đấu theo thói quen, vì cách bố trí dây giữa các model không nhất thiết giống nhau.
• 4 dây gồm 2 dây nguồn và 2 dây DATA
• Trên mẫu này, chức năng từng dây là:
  • Dây đỏ: 12V+
  • Dây trắng trong 1: V− / GND
  • Dây xanh lá: DATA
  • Dây trắng trong 2: DATA
• Khi đấu, tách rõ thành hai nhóm:
  • Đỏ + trắng trong 1: phần cấp nguồn.
  • Xanh lá + trắng trong 2: phần tín hiệu DATA.
• LED chạy bằng 12V DC. Không đưa điện 220V trực tiếp vào dây LED.

Tính số dây và nguồn 12V theo công trình

• Mỗi bóng có công suất danh nghĩa 0,72W. Một dây gồm 30 bóng nên tải LED khoảng:
  • 30 × 0,72W = 21,6W/dây
• Tính ở điện áp 12V:
  • 21,6W ÷ 12V ≈ 1,8A/dây
• Nếu dùng nhiều dây:
  • 5 dây: khoảng 108W
  • 10 dây: khoảng 216W
  • 20 dây: khoảng 432W
• Những con số này là tải LED theo công suất tính toán. Khi chọn nguồn, đừng lấy bộ nguồn có công suất vừa đúng bằng tổng tải rồi bắt nguồn chạy sát mức tối đa liên tục. Nguồn cần có phần công suất dư phù hợp với cách chia tải thực tế.
• Muốn tính sơ bộ số dây, trước hết đo chiều dài đường cần đi LED. Một dây có 30 bóng và dài khoảng 3,5m khi bố trí gần theo khoảng cách danh nghĩa của sản phẩm.
• Chẳng hạn đường viền dài khoảng 14m, có thể dự trù trước khoảng:
  • 14m ÷ 3,5m ≈ 4 dây
• Tải LED của 4 dây vào khoảng:
  • 4 × 21,6W = 86,4W

• Đến lúc lên khung thật còn phải nhìn cả góc rẽ, đoạn nối và phần dây cần chừa giữa các bóng. Nếu chủ động thu khoảng cách xuống khoảng 110mm tâm–tâm để có độ chùng, chiều dài thực tế mà một dây phủ được cũng sẽ ngắn hơn.
• Công trình lớn không nhất thiết gom tất cả LED về một bộ nguồn. Cổng có thể chia hai trụ và phần vòng cung; mặt tiền dài có thể tách thành từng đoạn. Chia nguồn theo khu vực thường làm đường cấp điện gọn hơn và cũng dễ kiểm tra từng phần khi cần.

IP67 hỗ trợ dùng ngoài trời, nhưng nguồn và mối nối vẫn cần che chắn

• Phần bóng LED đạt IP67, nên có thể dùng cho biển ngoài trời, cổng, mặt tiền và các khu vực trang trí bên ngoài khi thi công đúng cách.
• Nhưng đừng thấy bóng ghi IP67 rồi để luôn nguồn, mạch và mối nối ngoài mưa. IP67 ở đây là cấp bảo vệ của phần bóng LED, không phải của cả hệ thống.

Phần LED có cấp bảo vệ IP67

• Thân bóng sử dụng nhựa PC, phần LED có cấp bảo vệ IP67. Bụi, độ ẩm và điều kiện ngoài trời thông thường là những môi trường mà bóng được thiết kế để làm việc khi lắp đúng.
• Nhiệt độ hoạt động công bố là −40 đến 60°C, tuổi thọ 30.000 giờ. Đây là thông số của sản phẩm; thời gian sử dụng thực tế còn chịu ảnh hưởng bởi nguồn cấp, nhiệt độ, mối nối và cách thi công.
• IP67 cũng không có nghĩa là cứ để bóng ngâm trong nước lâu dài. Những vị trí có nước đọng thường xuyên vẫn nên tránh, nhất là khu vực đầu dây và điểm kết nối.

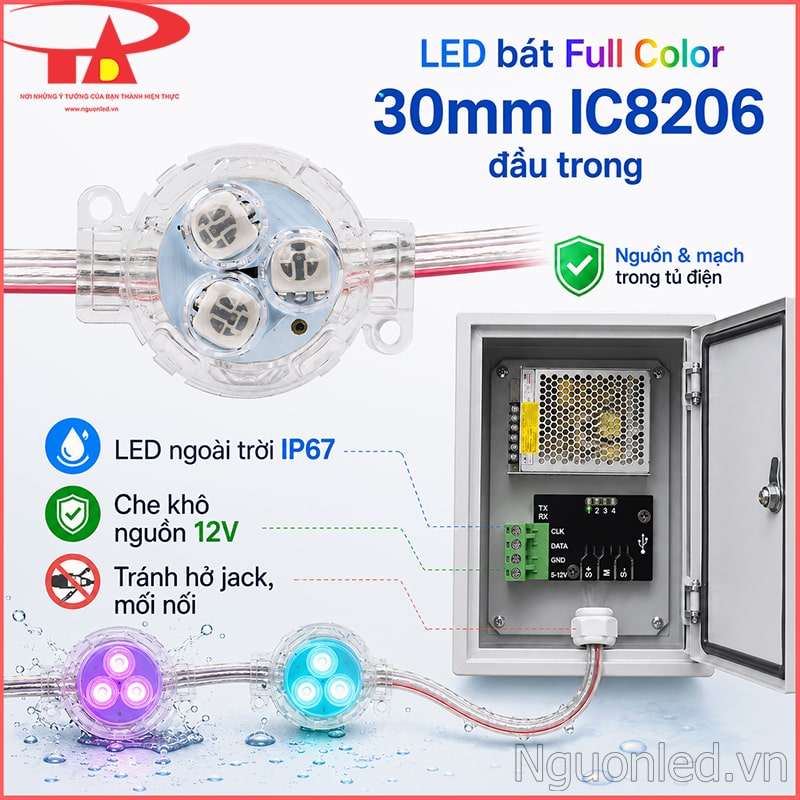

Nguồn, mạch và điểm nối phải được bảo vệ riêng

• Bóng IP67 nhưng nguồn 12V, mạch điều khiển, jack, đầu dây và các mối nối không tự nhiên có cùng khả năng bảo vệ.
• Nguồn và mạch nên đặt ở chỗ khô hoặc trong hộp che phù hợp. Mối nối làm chắc, không để phần điện hở ngay nơi nước dễ tạt vào, đồng thời tránh các vị trí dây thường xuyên bị kéo hoặc va chạm.
• LED phía sau nguồn chạy 12V DC, nhưng đầu vào của bộ nguồn thường vẫn lấy điện từ lưới 220V AC. Vì vậy, với cổng, quán, khu vui chơi hay nơi đông người qua lại, phần nguồn điện phải được đặt gọn và ở vị trí người sử dụng không dễ chạm tới.

Ứng dụng của LED bát Full Color 30mm đầu trong

• Với mẫu đầu trong, điều đáng khai thác nhất là từng điểm màu vẫn nhìn thấy rõ khi đèn chạy. Vì vậy, cách bố trí đẹp thường không nằm ở chuyện dùng càng nhiều càng tốt, mà ở chỗ đặt những đường LED đúng nơi người ta cần nhìn.
• Có nơi cần đường màu chạy mạnh để thấy từ xa. Có nơi chỉ cần vài đoạn Full Color làm điểm nhấn, phần còn lại để yên thì tổng thể lại dễ nhìn hơn.

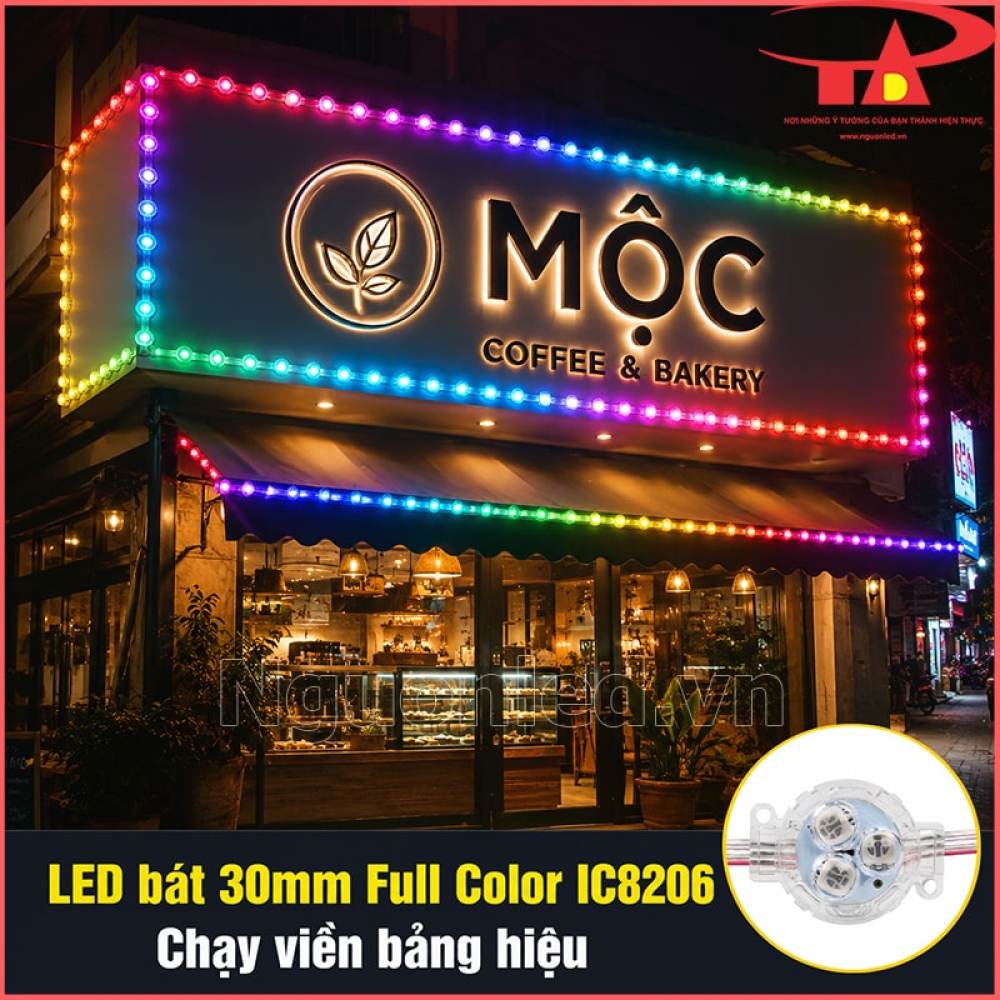

Viền biển hiệu, chữ nổi, logo và xe bán hàng

• Một bảng hiệu buổi tối trước hết vẫn phải đọc được tên. LED bát 30mm có thể chạy quanh mép bảng, theo nét chữ hoặc đường bao logo để phần hiệu ứng nằm đúng trên hình mà khách cần nhớ.
• Vì là đầu trong nên đứng trực diện vẫn thấy khá rõ từng điểm màu. Khi hiệu ứng chạy theo viền chữ hoặc logo, bảng có chuyển động nhưng phần nhận diện không nhất thiết phải bị chìm trong một mảng sáng kín.

• Xe cà phê, trà sữa hay xe bán đồ ăn cũng không cần phủ LED khắp thân xe. Một hàng quanh mái, bảng tên hoặc khung menu thường đã đủ. Từ phía trước nhìn vào, khách vừa thấy tên quán, vừa thấy đường màu đang chạy quanh khu vực đó.

• Nếu mặt biển đã có chữ nổi, module hoặc những loại đèn LED quảng cáo khác, nên để LED bát làm phần viền hoặc hiệu ứng chuyển màu. Quá nhiều kiểu sáng cùng tranh nhau trên một bảng thường làm biển rối hơn chứ không dễ nhìn hơn.

Karaoke, sân khấu và khu vui chơi

• Trong phòng karaoke, khách ngồi khá gần trần và vách. Vì vậy, bóng 30mm không biến mất vào nền mà từng điểm sáng vẫn nhìn thấy rõ. Đi một đường quanh viền trần, khu màn hình hoặc mảng vách trang trí là màu đã có thể chạy từ điểm này sang điểm khác trước mắt người ngồi trong phòng.

• Sân khấu nhỏ và khu game có thể dùng màu mạnh hơn. LED đi theo cạnh mô hình, khung sân khấu, lối vào hoặc một đường tạo hình sẽ làm hiệu ứng chạy theo chính hình dáng đó. Khi đứng gần, đầu trong vẫn giữ được từng điểm màu khá rõ thay vì hòa hết thành một mảng.

• Nếu không gian đã có màn hình, đèn sân khấu và nhiều nguồn sáng đổi màu khác thì không cần phủ thêm LED bát vào mọi chỗ. Giữ vài đường chính và chừa những khoảng tối hợp lý thường làm hiệu ứng dễ nhìn hơn.

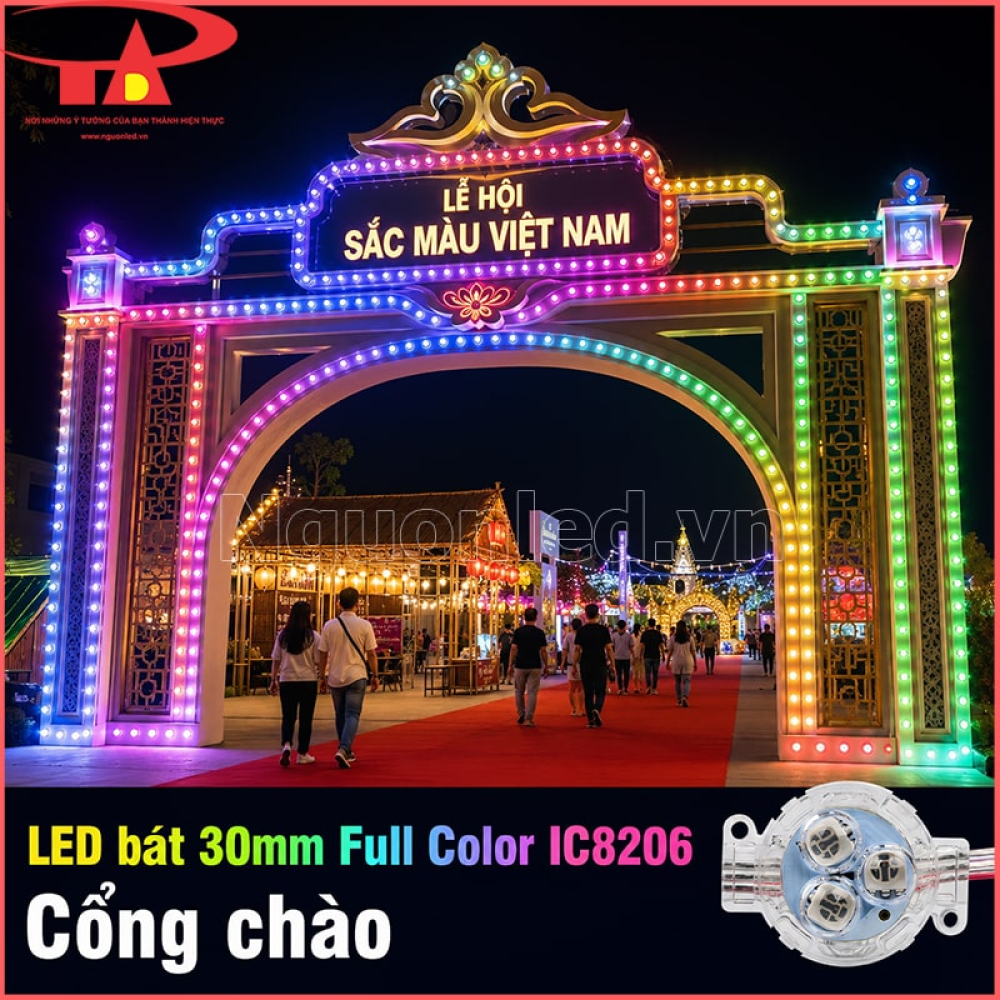

Cổng chào, cây thông Noel và mô hình sự kiện

• Cổng chào thường được nhìn thấy từ xa trước khi người ta đi tới gần. Vì vậy, LED nên bám theo phần vòng cung, hai trụ, tên chương trình hoặc những nét chính của khung để ban đêm vẫn nhận ra hình dáng cổng.
• Đến gần hơn, cái hay của đầu trong mới lộ rõ: từng bóng Full Color hiện trên đường viền và người xem nhìn được màu đang chuyển quanh khung.

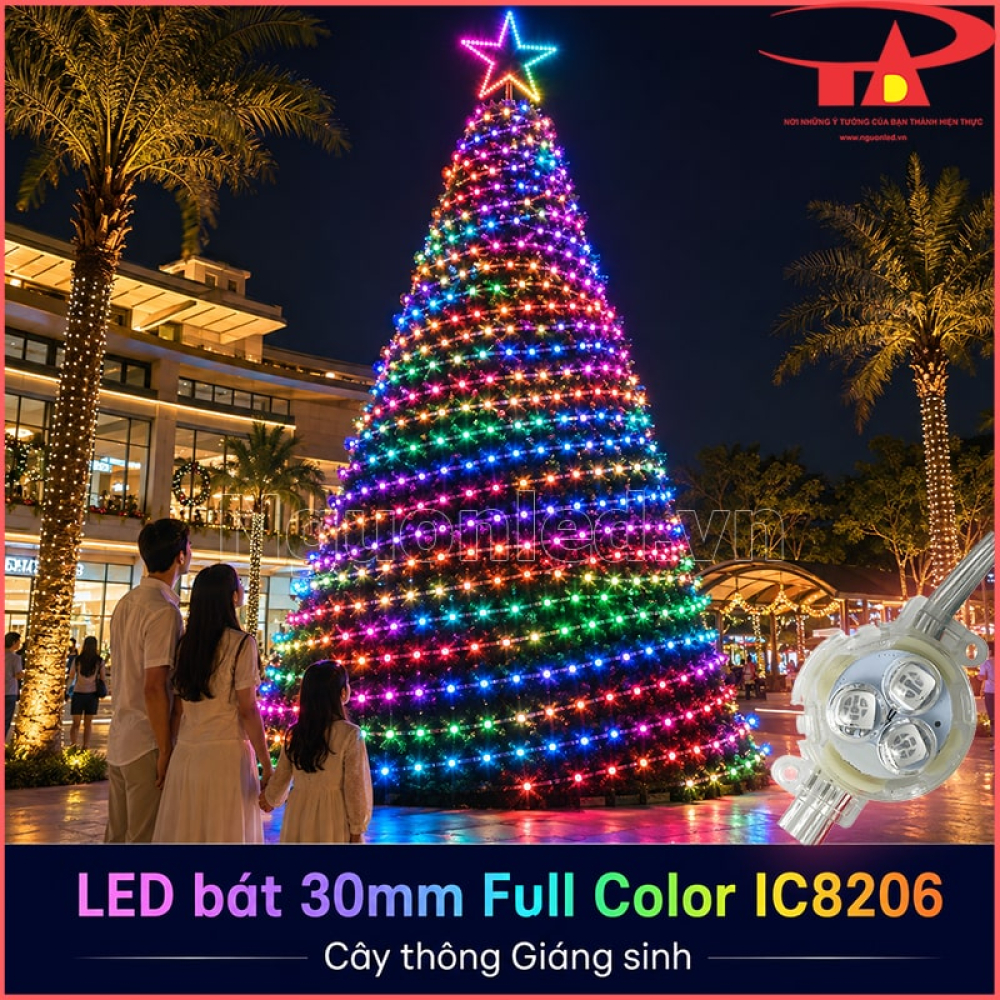

• Cây thông Noel lớn cũng không nên lấy LED bát 30mm quấn kín như những loại bóng nhỏ. Đi theo từng tầng khung, xoắn thành đường từ dưới lên hoặc chạy quanh phần ngôi sao sẽ hợp với kích thước bóng hơn. Đứng xa vẫn thấy được dáng cây; đứng gần mới thấy từng điểm màu thay đổi.

• Với mô hình con vật, biểu tượng hay khung chụp hình, LED đi theo mép và đường cong sẽ giữ được dáng của mô hình. Ban ngày vẫn nhìn ra hình khối; buổi tối những đường đó có thêm hiệu ứng màu.

Viền mái, mặt tiền và đường nét công trình

• Mặt tiền dài là nơi bóng 30mm thể hiện khác hẳn một biển hiệu nhỏ. Thay vì tập trung vào một cụm chữ, LED có thể chạy theo mép mái, cạnh đứng, cột hoặc các đường chia mảng có sẵn trên kiến trúc.

• Khi màu chuyển từ đầu này sang đầu kia, người đứng bên kia đường nhìn thấy cả một đường hiệu ứng kéo dài theo mặt tiền. Từng bóng đứng riêng nhưng khi xếp nối tiếp lại tạo thành một hướng chuyển khá rõ.
• Nếu có khoảng tường rộng cần trang trí, có thể xếp thành vài hàng hoặc những đường hình học. Tuy vậy, LED bát vẫn chỉ làm phần điểm và hiệu ứng. Khu vực cần sáng để nhìn rõ mặt tiền vẫn phải có hệ đèn chiếu sáng riêng.

Quán cà phê, nhà hàng, khách sạn và resort

• Quán cà phê không cần kéo Full Color từ ngoài cổng vào tận chỗ ngồi. Giữ đèn đổi màu ở bảng tên, mái hiên, lối vào hoặc một góc check-in thường vừa đủ để người đi ngoài đường nhận thấy quán vào buổi tối.
• Vào khu khách ngồi, ánh sáng dịu vẫn dễ chịu hơn khi trò chuyện hoặc dùng đồ uống. Đây cũng là lý do không nên coi LED Full Color là loại đèn phải phủ khắp không gian.

• Nhà hàng, khách sạn và resort cũng vậy. Cổng đón khách, khu gala, mô hình trang trí theo mùa, sân tiệc hoặc khu chụp hình là những chỗ đầu trong dễ phát huy màu sắc. Còn sảnh yên tĩnh, phòng nghỉ hoặc những nơi khách cần thư giãn thì không cần cố đưa hiệu ứng nhiều màu vào.

• Nếu có mạch điều khiển tương thích, khu tiệc có thể chạy hiệu ứng rõ hơn; khu khách ngồi lâu thì chọn cách chuyển nhẹ hơn nếu mạch và chương trình đang dùng có hỗ trợ. Một không gian nhìn dễ chịu thường phải có cả chỗ sáng và chỗ được để yên.

Cách lắp LED bát 30mm trên biển hiệu, khung và mô hình

• LED bát 30mm không bắt buộc phải khoét lỗ. Có thể bắt nổi trực tiếp lên khung hoặc khoét Ø30mm để thân bóng nằm gọn vào mặt bảng. Chọn cách nào phụ thuộc vào bề mặt đang làm và kiểu hoàn thiện mong muốn.

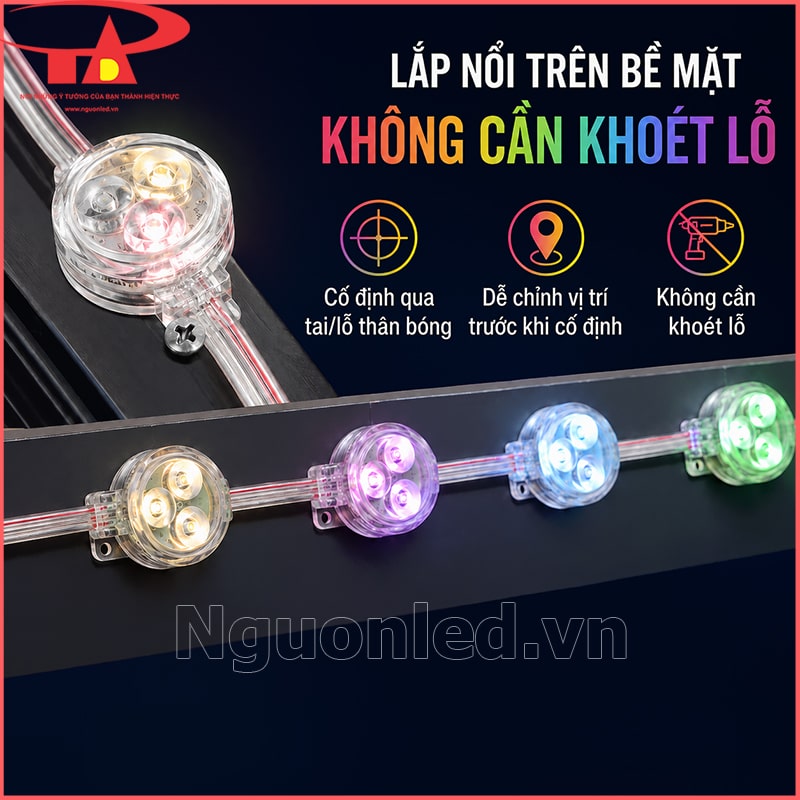

Lắp nổi trên bề mặt khi không cần khoét lỗ

• Với viền biển, khung chữ, mô hình, mái xe, cổng hoặc các đoạn cong, bóng có thể đặt trực tiếp lên bề mặt rồi cố định qua phần tai/lỗ trên thân bằng cách phù hợp với vật liệu đang dùng.
• Ưu điểm dễ thấy của cách này là còn chỉnh được vị trí trước khi khóa bóng cố định. Gặp đường cong hay góc chuyển hướng, chỉ cần trải dây lên khung, căn lại từng bóng cho đường đi đều mắt rồi mới bắt chắc.
• Mặt bảng cũng không phải khoét hàng loạt lỗ nếu thiết kế không cần giấu phần thân bóng xuống dưới.

Khoét lỗ Ø30 khi muốn bóng nằm gọn trên mặt bảng

• Mặt alu, mica, tấm nhựa hoặc bảng muốn phần bóng nằm gọn vào bề mặt thì khoét Ø30mm.
• Nhưng đừng khoét cả bảng chỉ vì thông số ghi Ø30mm. Làm trước một lỗ mẫu, lấy chính bóng sẽ dùng đưa vào thử. Khi độ vừa và cách cố định đã ổn thì mới lấy dấu và khoét những lỗ còn lại.
• Mất thêm vài phút ở lỗ đầu tiên còn dễ xử lý. Khoét xong cả mặt alu hay mica rồi mới thấy vị trí chưa đúng hoặc dây không tới thì sửa khó hơn nhiều.

Trải dây, lấy dấu và chừa độ dư trước khi cố định hàng loạt

• Khoảng cách của sản phẩm là khoảng 120mm tâm–tâm. Với đường kính bóng 30mm, phần hở danh nghĩa giữa hai mép bóng khoảng 90mm. Hai con số này là thông số của dây LED.
• Khi thi công thật, đặc biệt là mặt bảng phải khoét nhiều lỗ, đừng lấy thước chia hết các vị trí trước rồi mới mang dây lên. Hãy trải chính dây LED cần lắp lên bề mặt, chỉnh theo đường đi thực tế rồi mới lấy dấu.

• Nếu cần chừa thêm một chút dây giữa các bóng để dễ căn, có thể tham khảo khoảng 110mm tâm–tâm, tương đương khoảng 80mm mép–mép.
• Dư một ít dây còn có thể sắp lại hoặc giấu phía sau khung. Nếu các lỗ đã khoét quá xa mà dây không kéo tới thì phần mặt bảng đã làm rất khó sửa cho đẹp.
• Trước khi cố định hết, làm thử một đoạn ngắn trước: trải dây, lấy dấu, lắp vài bóng rồi cấp đúng 12V DC. Có mạch thì thử luôn mạch trên đoạn đó. Bóng nằm đúng vị trí, dây không bị căng và hiệu ứng chạy ổn rồi mới làm tiếp toàn bộ.

Hỗ trợ chọn LED, nguồn và mạch tại An Đức Phát

• Nếu đã có chiều dài đường viền, kích thước bảng hoặc cổng, hình mặt tiền hay số bóng dự tính, bạn có thể gửi cho An Đức Phát. Biết trước muốn lắp nổi hay khoét lỗ, để đèn tự chạy hay dùng thêm mạch thì nói luôn để kỹ thuật tính sát hơn.
• Từ kích thước thực tế, bên kỹ thuật có thể dự trù số dây, tải nguồn 12V, cách chia nguồn, phương án điều khiển và khoảng bố trí bóng. Làm rõ những phần này trước khi khoan mặt bảng hoặc cố định cả dây sẽ đỡ gặp cảnh đang thi công mới phát hiện thiếu bóng, thiếu nguồn hoặc phải đổi lại cách bố trí.
