LED BÁT 30MM F30 FULL COLOR IC8206

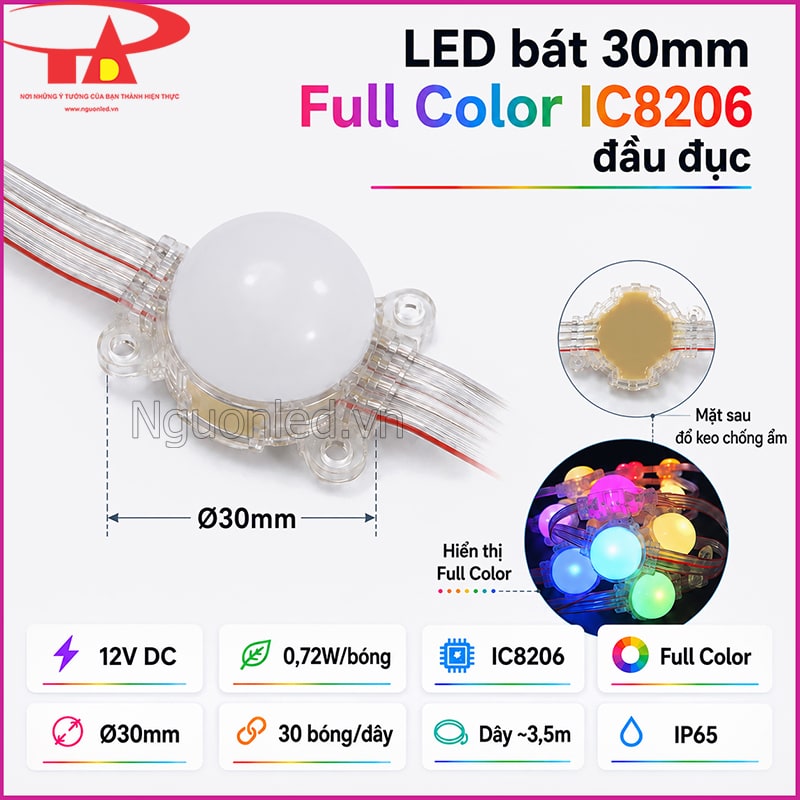

Thông số kỹ thuật và cấu tạo LED Bát F30 30mm IC8206 12V

• Tên sản phẩm: LED bát 30mm Full Color IC8206 đầu đục
• Điện áp hoạt động: 12V DC
• Công suất: 0,72W/bóng
• IC điều khiển: IC8206
• Chế độ hoạt động: tự chạy hiệu ứng hoặc kết hợp mạch điều khiển tương thích
• Tính năng: bỏ lỗi
• Màu ánh sáng: Full Color
• Kiểu đầu: đầu đục
• Số lượng chip: 3 chip SMD 5050
• Loại dây: 4 Pin
  • Đỏ: 12V +
  • Trắng trong 1: V- (GND)
  • Xanh lá và trắng trong 2: Data
• Kích thước lắp/khoan: Ø30mm

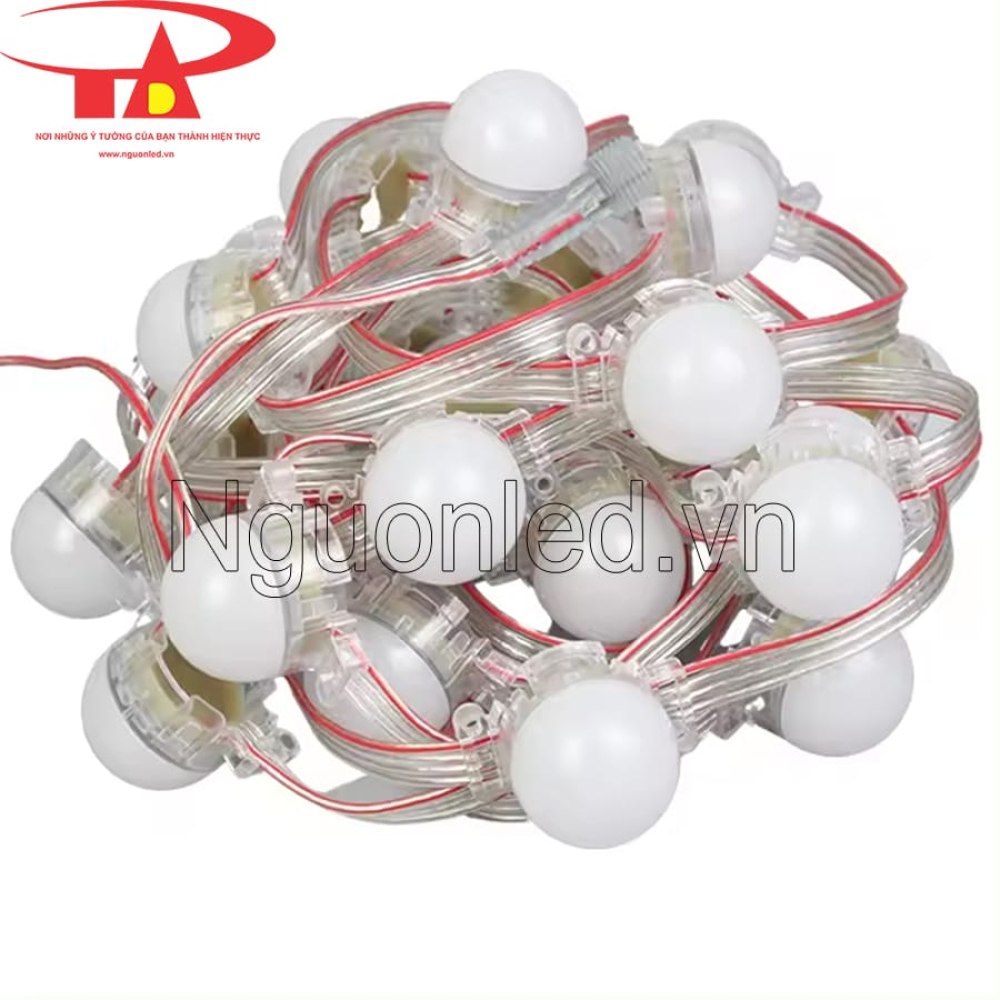

• Quy cách: 30 bóng/dây
• Chiều dài dây: khoảng 3,5m
• Khoảng cách giữa 2 bóng:
  • Tính từ tâm: khoảng 120mm
  • Khoảng hở giữa hai mép bóng: khoảng 90mm
• Cấp bảo vệ: IP65
• CRI: 75Ra
• Tuổi thọ: 30.000 giờ
• Chất liệu: Nhựa PC + LED
• Nhiệt độ hoạt động: -40 ->50 ℃
• Tiêu chuẩn chất lượng: CE, RoHS

Lưu ý: Giá trên là 1 bóng LED bát 30mm Full Color IC8206 đầu đục, chưa gồm nguồn cấp

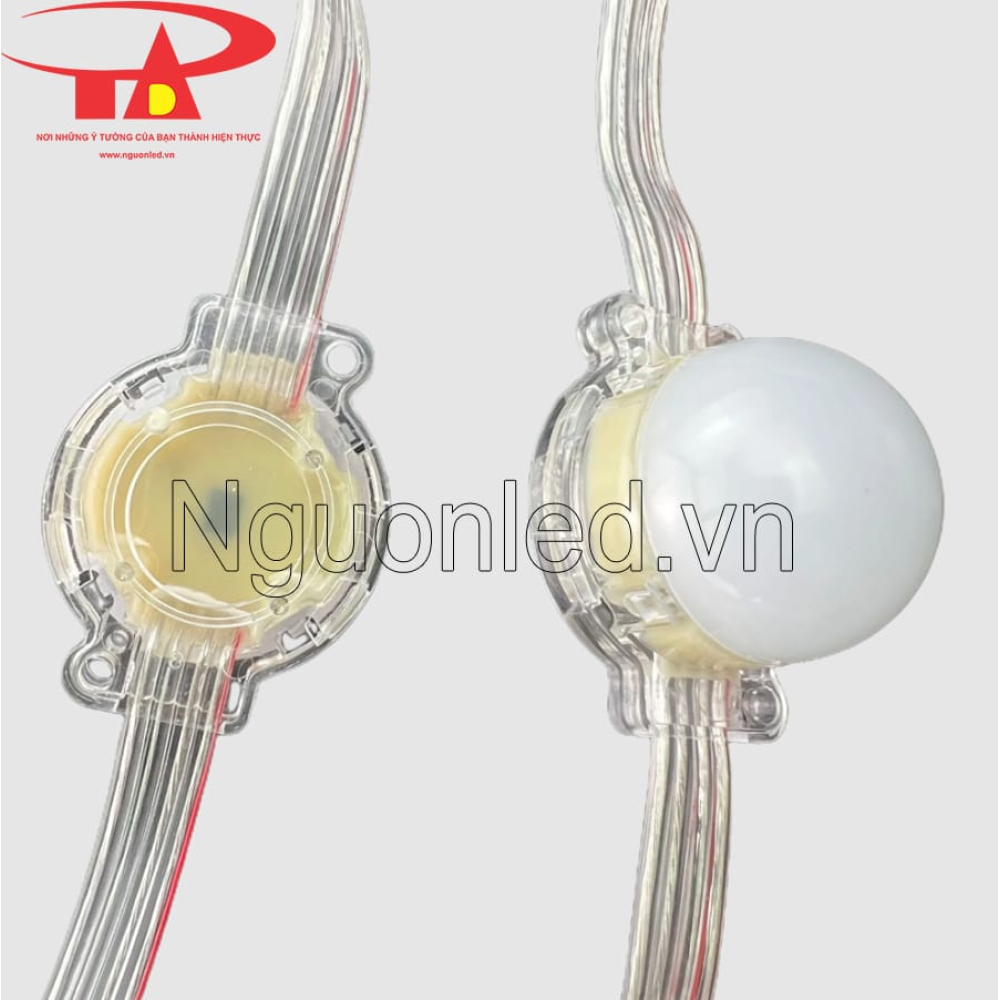

• Phần chụp phía trước có bề mặt đục, đây là chi tiết dễ nhận biết nhất khi đối chiếu đúng phiên bản sản phẩm. Kích thước Ø30mm cũng là thông tin cần kiểm tra trước nếu công trình đã có sẵn lỗ hoặc chuẩn bị gia công vị trí lắp. Nếu cần điểm sáng nhỏ hơn F30, có thể tham khảo thêm nhóm bóng LED đúc F5, F8 và LED ruồi để chọn kích thước phù hợp với mặt bằng thực tế.

• Đầu đục và đầu trong khác nhau rõ nhất ở phần chụp phía trước. Đầu đục có bề mặt mờ, không nhìn xuyên rõ vào bên trong; đầu trong có phần chụp trong hơn. Vì cả hai có thể cùng xuất hiện dưới tên LED bát F30 hoặc IC8206, nên khi đặt số lượng lớn vẫn nên đối chiếu đúng ảnh hoặc mẫu hàng thực tế để tránh chọn nhầm.
• LED bát F30 không phải lựa chọn cho mọi kiểu bố trí. Nếu thiết kế cần điểm sáng nhỏ, mật độ bóng dày hoặc bề mặt không đủ điều kiện gia công lỗ Ø30mm, nên cân nhắc dòng LED nhỏ hơn thay vì cố dùng F30. Tương tự, với vị trí thường xuyên bị ngập hoặc cần đặt chìm trong nước, IP65 không phải cấp bảo vệ phù hợp.

IC8206: tự chạy, bỏ lỗi và hỗ trợ mạch điều khiển

Tự chạy hiệu ứng không cần mạch điều khiển

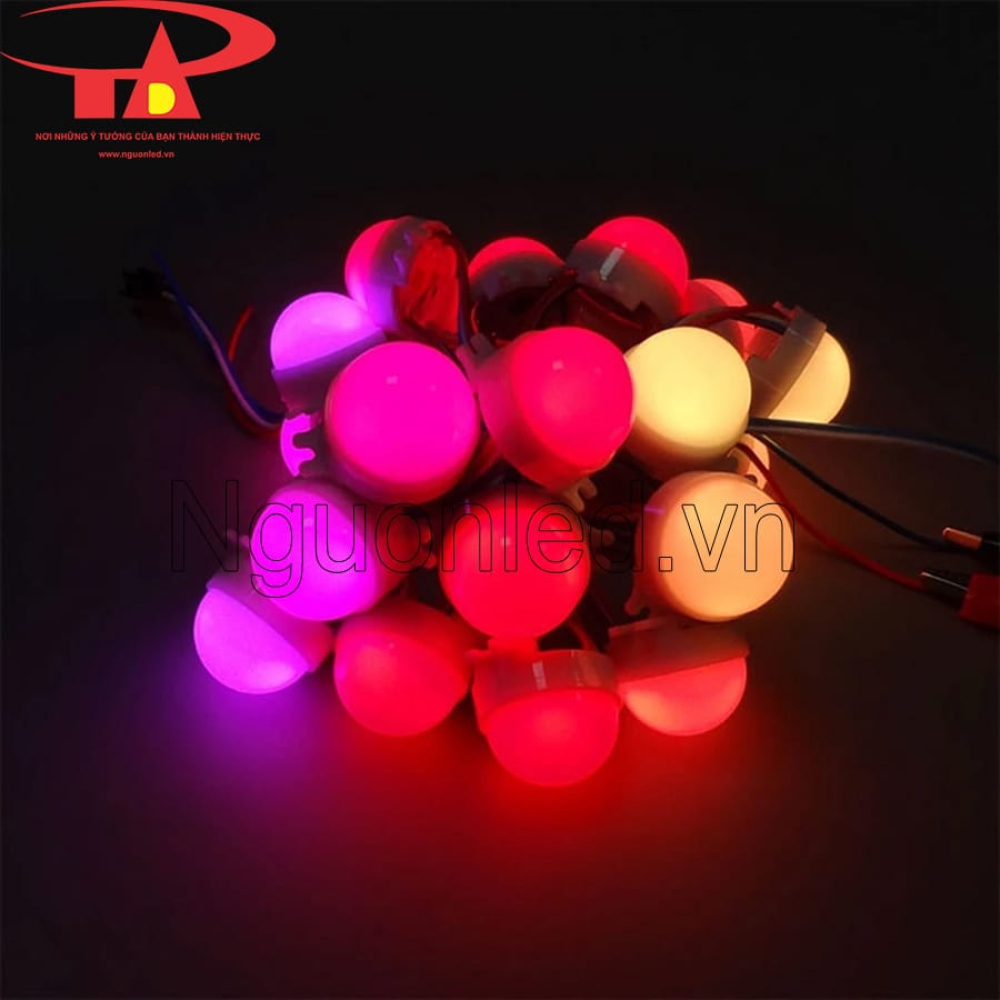

• Khi cấp đúng nguồn 12V DC, dây LED bát bắt đầu chạy chương trình hiệu ứng Full Color đã được tích hợp sẵn trong IC8206. Người dùng chỉ cần cấp nguồn nếu muốn sử dụng chế độ chạy mặc định của sản phẩm, không bắt buộc phải gắn thêm bộ điều khiển để khởi động.
• Cách dùng này phù hợp với những công trình cần hiệu ứng tự động, lắp nhanh và không yêu cầu lập trình riêng. Khi cần tự chọn kiểu chạy, điều chỉnh tốc độ, màu sắc hoặc xây dựng kịch bản theo mong muốn, lúc đó mới nên kết hợp mạch điều khiển.

Bỏ lỗi khi một bóng gặp sự cố

• IC8206 có cơ chế bỏ lỗi. Nếu một bóng gặp dạng lỗi nằm trong phạm vi xử lý của cơ chế này, tín hiệu vẫn có thể tiếp tục truyền sang phần LED phía sau thay vì dừng ngay tại điểm lỗi.
• Điểm này có ý nghĩa hơn ở những công trình dùng nhiều bóng nối tiếp hoặc lắp tại vị trí khó tiếp cận để bảo trì. Tuy nhiên, bỏ lỗi không có nghĩa mọi dạng hư hỏng đều được tự vượt qua. Nếu mất nguồn 12V, mất GND, đứt dây hoặc hở kết nối, phần phía sau vẫn có thể ngừng hoạt động và cần kiểm tra lại đường điện hoặc mối nối.

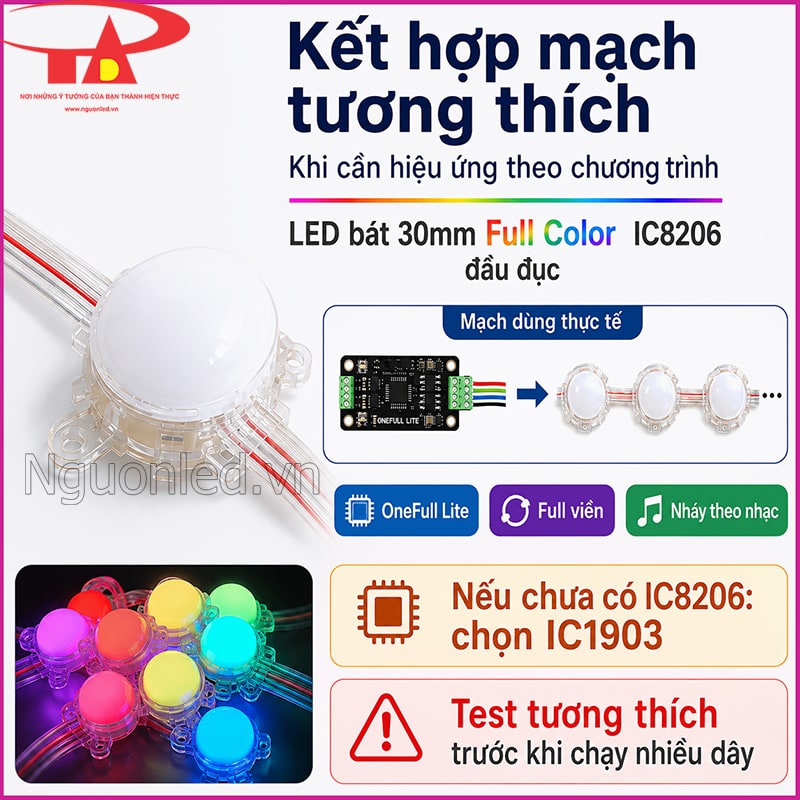

Kết hợp mạch tương thích khi cần hiệu ứng theo chương trình

• Khi muốn điều khiển hiệu ứng theo chương trình riêng, có thể đưa mạch điều khiển vào hệ thống. OneFull Lite, Full viền, mạch nháy theo nhạc,... là cấu hình đã được sử dụng với dòng LED bát F30 IC8206 bóng đục này; trong phần mềm nếu không có IC 8026 thì chọn IC1903.
• Mạch điều khiển phù hợp với các công trình cần chủ động hơn về màu, tốc độ và kịch bản chạy theo từng khu vực. Với các loại mạch khác, nên kiểm tra khả năng tương thích thực tế trước khi triển khai số lượng lớn, thay vì mặc định cứ là mạch LED Full thì đều dùng được.

Hướng dẫn lắp đặt đèn LED bát 30mm Full Color IC8206 đầu đục

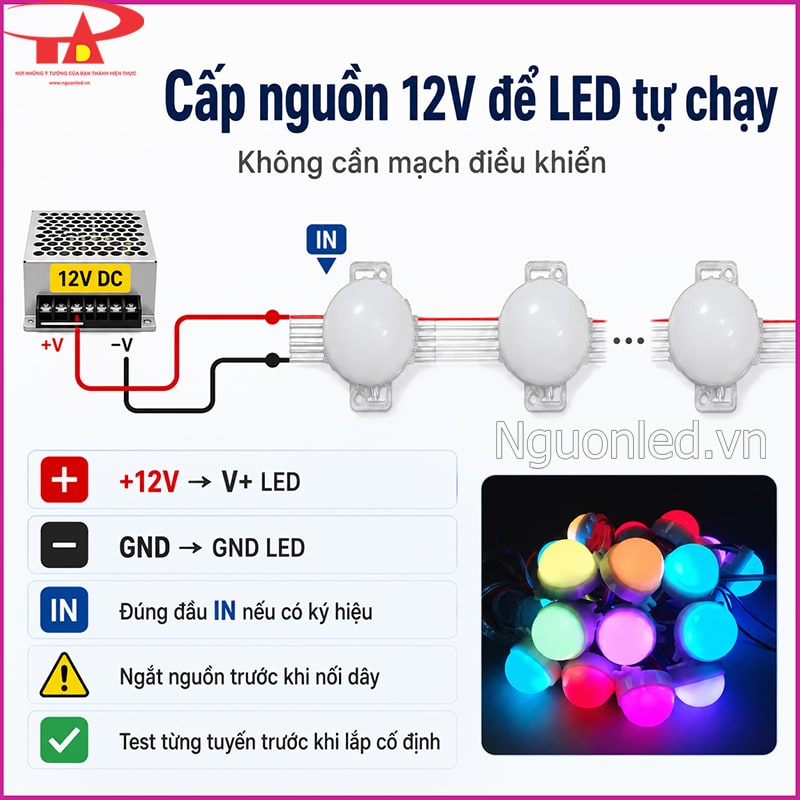

Cấp nguồn 12V để LED tự chạy

• Khi không dùng mạch điều khiển, đấu nguồn trực tiếp vào dây LED:
  • V+ nguồn → V+ LED
  • GND nguồn → GND LED
• Cần dùng đúng 12V DC và kiểm tra cực tính trước khi cấp điện. Nếu trên dây có ký hiệu IN/OUT, nên xác định đúng đầu vào trước khi cố định lên công trình.
• Khi cần đổi đầu nối, nối thêm dây hoặc xử lý lại một điểm LED, nên ngắt nguồn trước. Với công trình nhiều tuyến, thử sáng từng tuyến trước khi lắp cố định sẽ dễ phát hiện nhầm cực, đầu nối chưa chắc hoặc dây hoạt động chưa đúng.

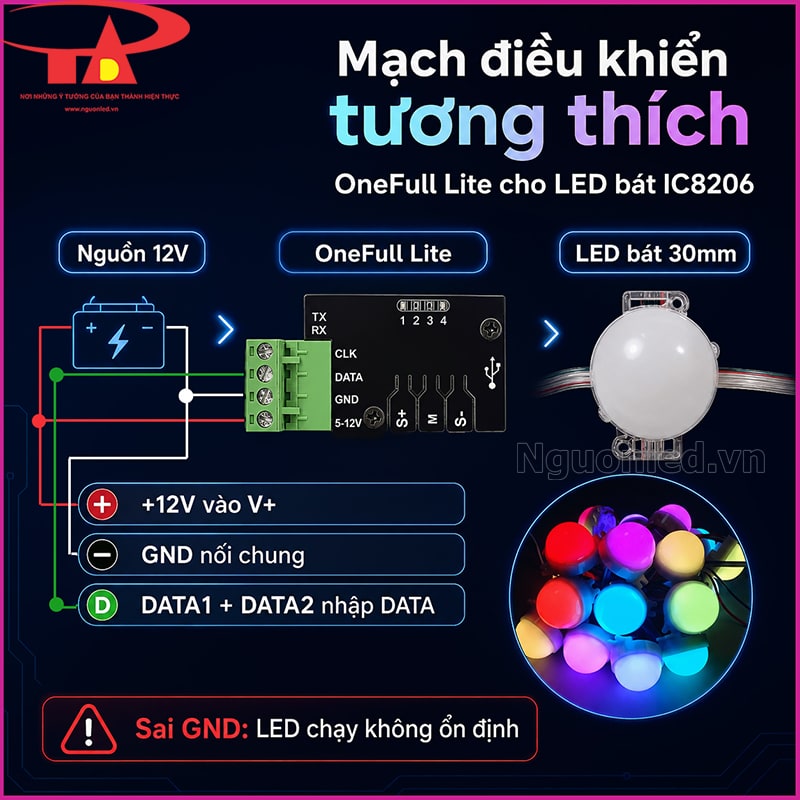

Đấu OneFull Lite và mạch điều khiển tương thích

• Khi chạy chương trình bằng OneFull Lite, cách đấu đang sử dụng với sản phẩm này là:
  • +12V nguồn → V+ mạch và V+ LED
  • V- (GND) nguồn → GND mạch và GND LED
  • DATA1 + DATA2 của LED nhập chung → DATA của mạch
  • DATA đi vào đúng đầu IN của tuyến LED
• GND của nguồn, mạch và LED phải được nối chung để DATA có cùng mốc tín hiệu. Nếu GND không chung hoặc tiếp xúc kém, LED có thể không nhận lệnh hoặc chạy không ổn định.

Chọn nguồn theo số lượng bóng

• Mỗi bóng có công suất 0,72W, nên có thể tính tải theo số lượng LED thực tế.
• Một dây 30 bóng tiêu thụ:
  • 30 × 0,72W = 21,6W
• Ở điện áp 12V, dòng tải tương ứng khoảng:
  • 21,6W ÷ 12V ≈ 1,8A/dây

• Một vài mức để dễ hình dung:
  • 1 dây – 30 bóng: khoảng 21,6W
  • 5 dây – 150 bóng: khoảng 108W
  • 10 dây – 300 bóng: khoảng 216W
  • 20 dây – 600 bóng: khoảng 432W
• Nếu công trình đã biết chiều dài đường cần chạy LED, có thể lấy tổng chiều dài dự kiến chia cho khoảng 3,5m/dây để ước lượng nhanh số dây cần chuẩn bị. Ví dụ một tuyến dài khoảng 17m sẽ cần xấp xỉ 5 dây, tương đương khoảng 150 bóng.

• Cách chia theo 3,5m/dây chỉ dùng để dự trù số lượng ban đầu. Khi lên mặt dựng vẫn nên trải dây thật và căn theo khoảng 120mm tâm–tâm trước khi khoan, vì chiều dài dây là số liệu khoảng và thực tế còn có thể phát sinh các góc bẻ, đoạn chuyển hướng hoặc vị trí đầu – cuối cần điều chỉnh.

• Các con số phía trên là công suất tải của LED, không phải cứ tải 216W thì chọn đúng nguồn 216W. Bộ nguồn nên có phần công suất dự phòng phù hợp với loại nguồn, thời gian vận hành và điều kiện tản nhiệt thực tế.
• Khi số lượng dây tăng, nên chia tải thành các tuyến hoặc khu vực hợp lý thay vì dồn toàn bộ công suất qua một đường dây dài. Tuyến đi xa còn cần chú ý tiết diện dây và điện áp thực tế ở cuối tuyến. Nếu cuối dây bị sụt áp, nên xem lại cách phân phối điện hoặc bổ sung điểm cấp nguồn, thay vì chỉ đổi sang bộ nguồn công suất lớn hơn.

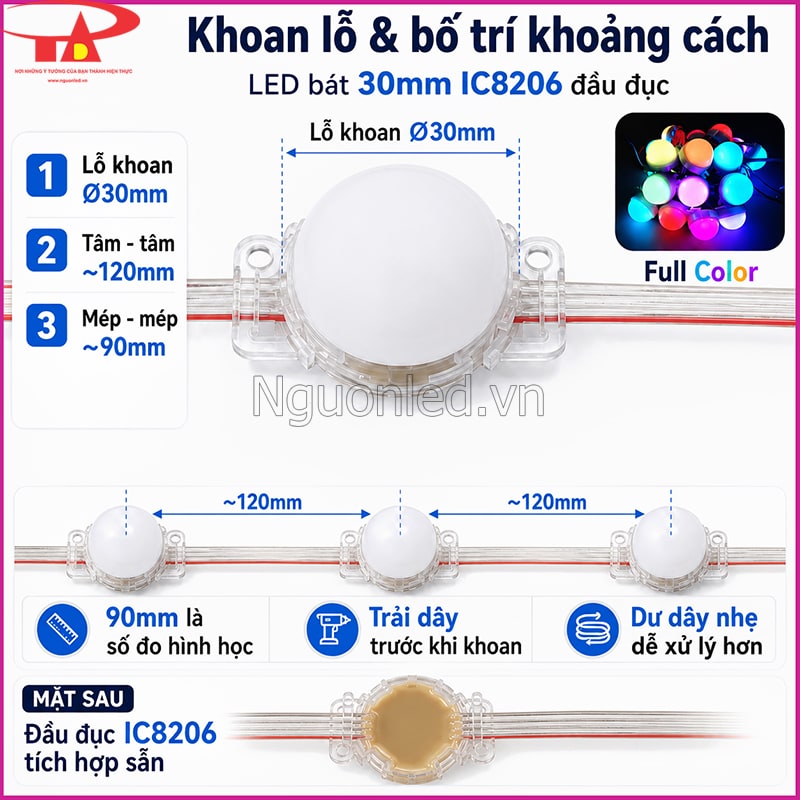

Khoan lỗ và bố trí khoảng cách khi lắp

• Kích thước lắp là Ø30mm. Khoảng cách danh nghĩa giữa hai tâm bóng liền nhau khoảng 120mm, tương ứng khoảng 90mm giữa hai mép bóng:
  • 120mm − 30mm = 90mm

• Khoảng 90mm là số đo hình học theo cấu tạo dây, không có nghĩa mọi công trình đều phải khoan đúng 90mm mép–mép. Khi cần chừa một chút độ chùng cho dây, thợ có thể cân nhắc khoảng 80mm mép–mép tùy mặt bằng thực tế. Đây là kinh nghiệm thi công, không phải thông số cố định của sản phẩm.
• Trước khi khoan hàng loạt, nên trải chính dây sẽ sử dụng lên mặt dựng, căn toàn tuyến rồi mới lấy dấu. Sai lệch nhỏ ở từng vị trí có thể cộng dồn khi số lượng lỗ tăng.
• Với kiểu lắp khoét lỗ, hơi dư dây thường dễ xử lý hơn kéo quá căng. Dư một chút dây còn điều chỉnh được; nếu khoan quá thưa khiến dây không tới, việc sửa lại mặt bằng sẽ khó hơn.

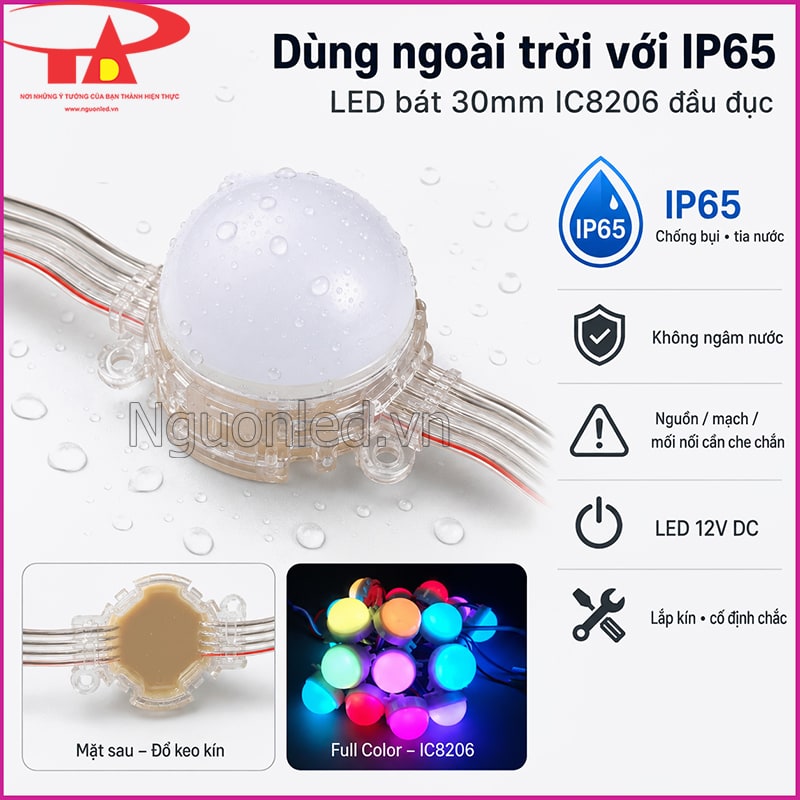

Dùng ngoài trời với IP65 và lưu ý an toàn

• LED bát F30 có cấp bảo vệ IP65, tức phần bóng được bảo vệ trước bụi và tia nước từ mọi phía. Sản phẩm có thể dùng cho các hạng mục ngoài trời khi được lắp đúng điều kiện, nhưng không nên hiểu IP65 là có thể ngâm nước hoặc để lâu tại vị trí thường xuyên bị ngập, đọng nước.
• Cần tách rõ IP65 của bóng LED với các phần còn lại của hệ thống. Bộ nguồn, mạch điều khiển và mối nối không mặc nhiên có cùng cấp bảo vệ. Khi lắp ngoài trời, những bộ phận này vẫn cần được đặt ở vị trí phù hợp hoặc có che chắn tương ứng.

• Phía LED sử dụng 12V DC, nhưng bộ nguồn vẫn có đầu vào kết nối với điện lưới. Ở những khu vực nhiều người qua lại, phần nguồn và các điểm đấu điện nên được bố trí kín, chắc chắn và tránh vị trí dễ chạm trực tiếp.
• Khi dùng ngoài trời, độ ổn định của đèn còn phụ thuộc vào nguồn, mối nối, cách cố định dây, phần che chắn và môi trường thực tế nơi lắp.

Ứng dụng thực tế của LED Bát 30mm Full Color đầu đục IC8206

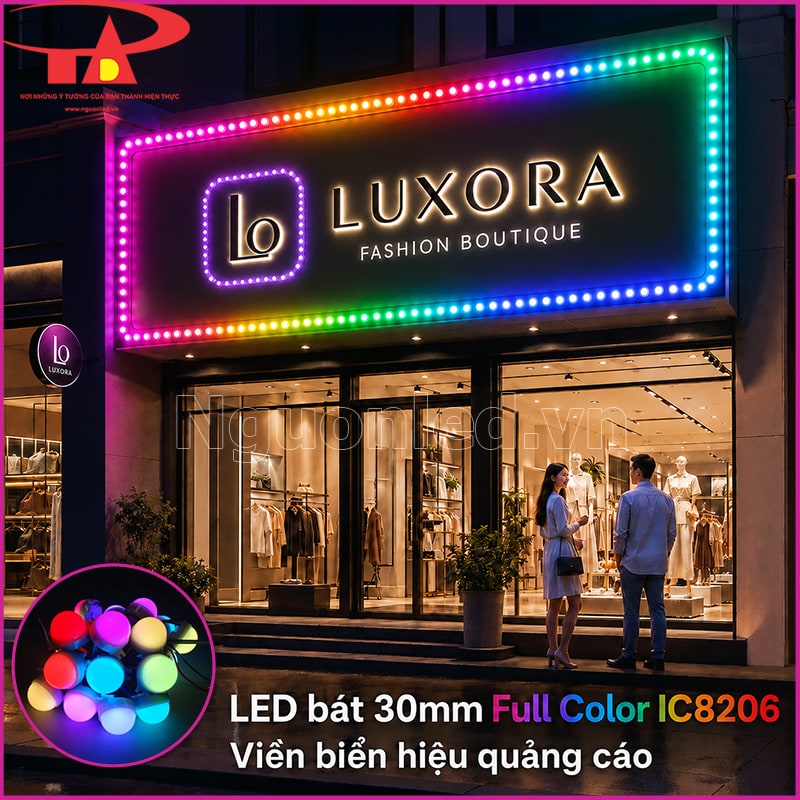

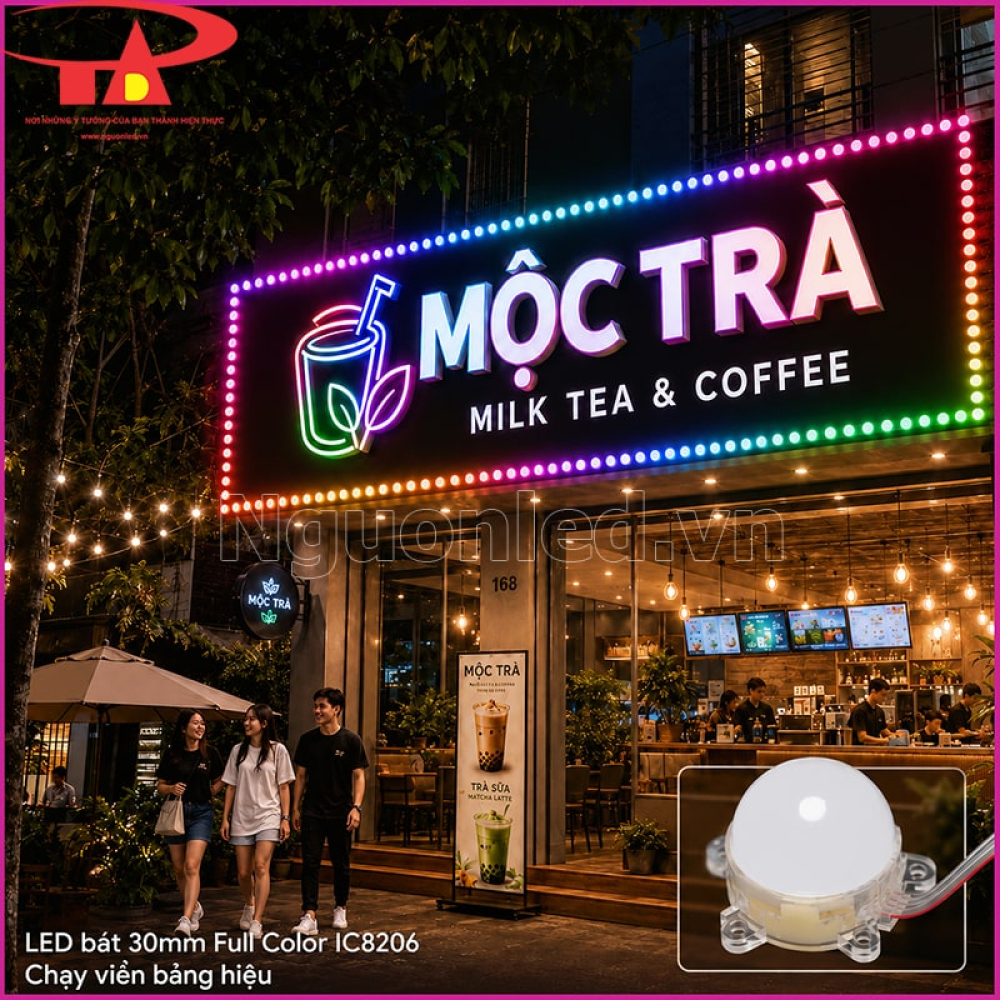

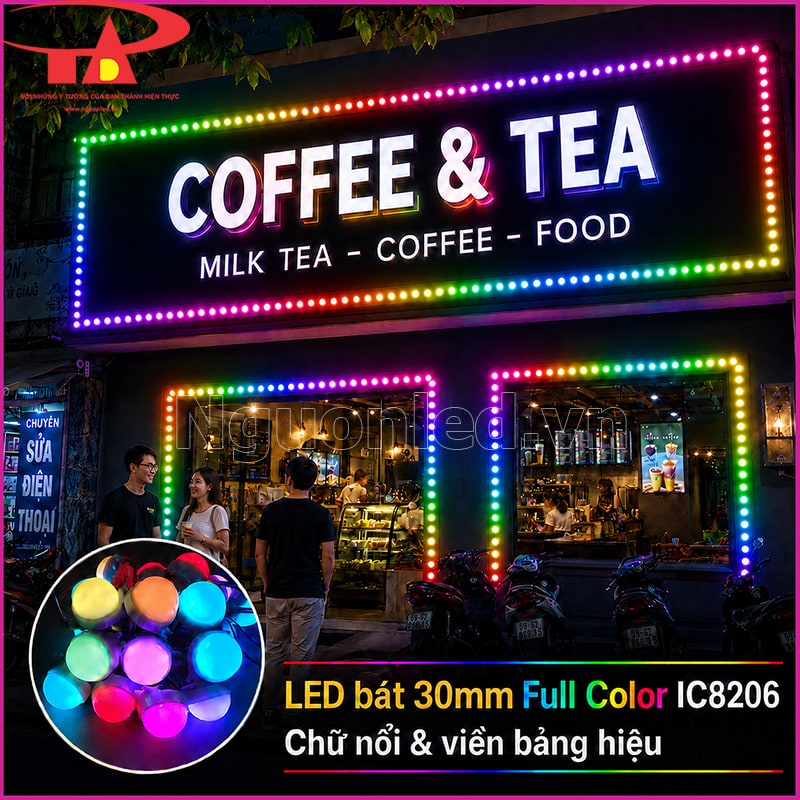

Chạy viền biển hiệu, chữ nổi, logo và xe bán hàng

• Nhiều biển hiệu không thiếu ánh sáng, nhưng vẫn thiếu một điểm khiến người đi ngang phải nhìn lại. Với LED bát 30mm bóng đục, cách dùng hiệu quả là chạy theo đường viền bảng, mép chữ nổi, đường biên logo hoặc khung biển. Ánh sáng không phủ kín bề mặt mà bám đúng vào phần cần được nhận diện.

• Khi các điểm LED chuyển màu quanh đường biên, tên quán, logo hoặc phần khung chính của bảng sẽ rõ hơn trong mắt người nhìn. Hiệu ứng này hợp với những nơi cần gây chú ý từ xa nhưng vẫn muốn giữ bố cục biển gọn gàng, không bị rối.

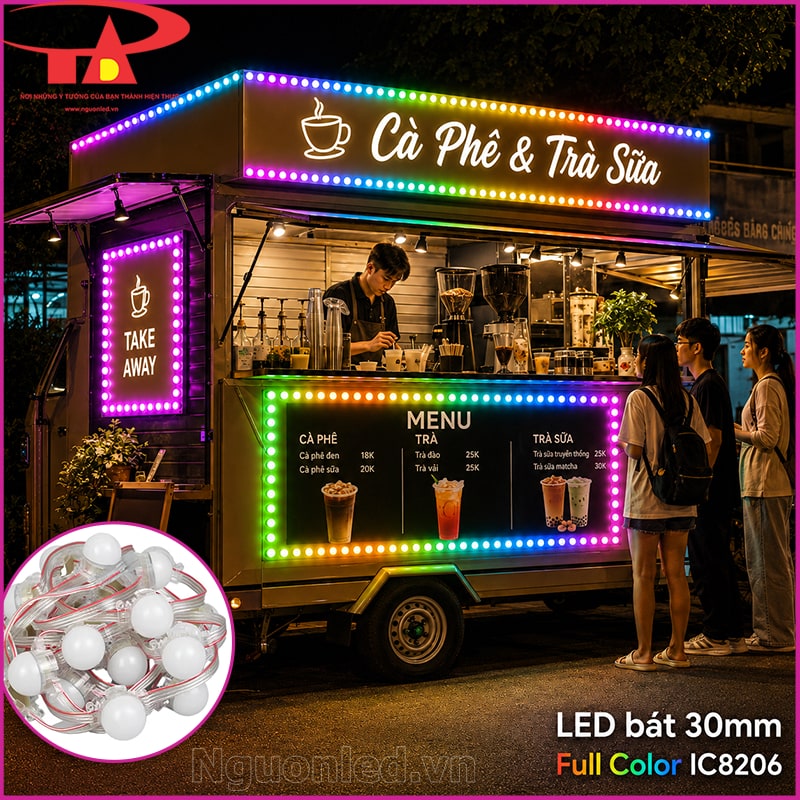

• Trên xe cà phê, xe trà sữa hay quầy bán hàng, bóng LED phát huy tác dụng ở những vị trí hẹp nhưng cần thấy ngay thương hiệu. Chỉ cần chạy một vòng quanh mái xe, khung menu hoặc bảng tên là khu bán hàng đã có điểm nhấn rõ hơn vào buổi tối. Chủ quầy không cần làm ánh sáng quá dày, nhưng vẫn tạo được một “đường nhận diện” đủ bắt mắt để khách dễ nhớ.

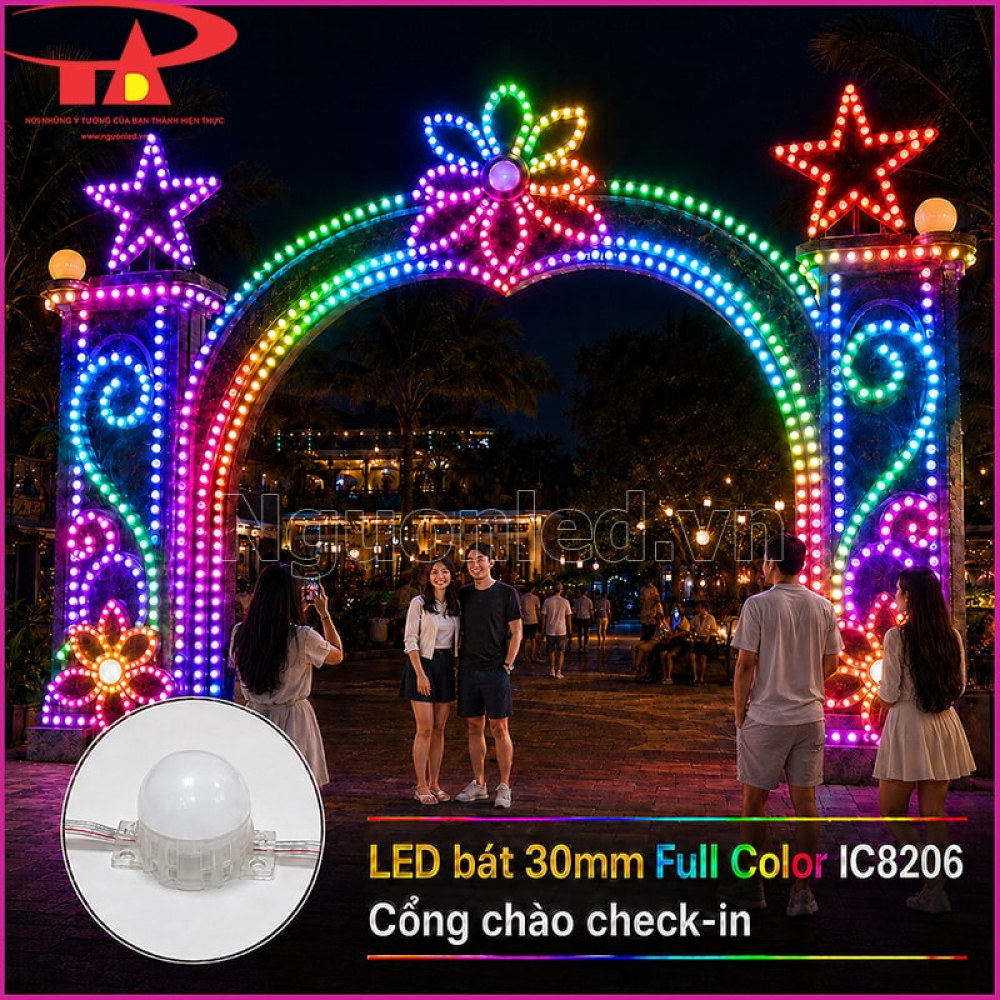

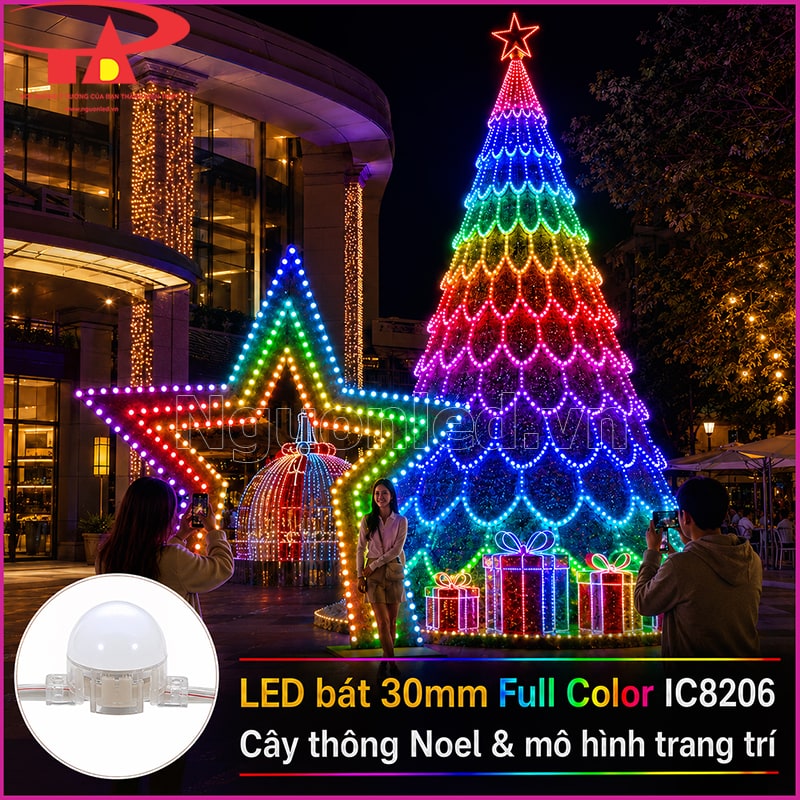

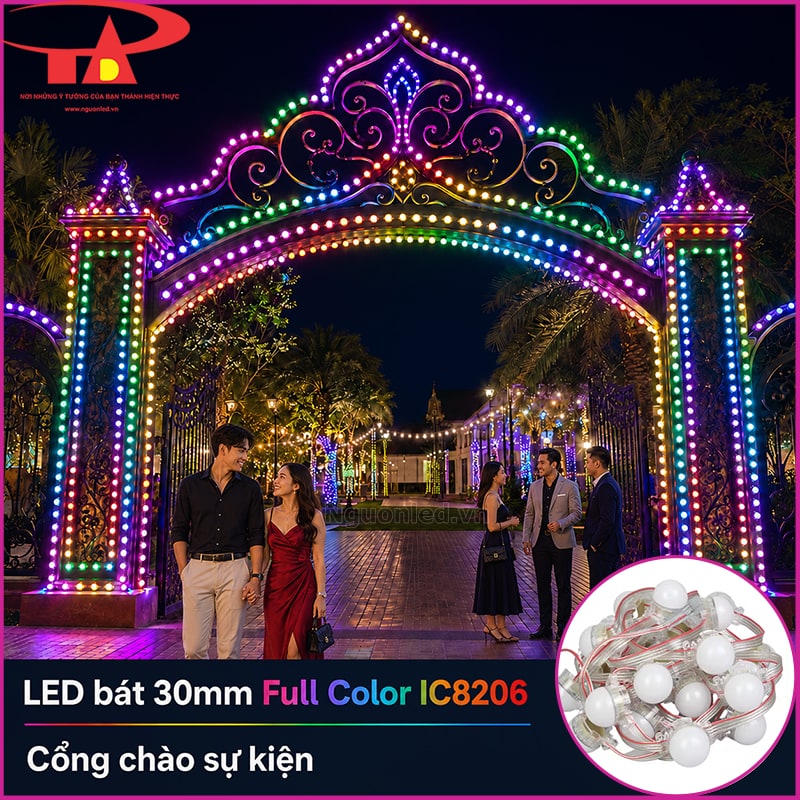

Cổng chào, cây thông Noel và mô hình trang trí

• Với những kết cấu lớn như cổng chào, cây thông, mô hình ngôi sao hay backdrop sự kiện, điều quan trọng không phải là treo thật nhiều đèn, mà là làm cho hình khối hiện lên rõ ràng khi nhìn từ xa. Đây là lúc các điểm sáng F30 cho thấy lợi thế của mình.

• Đèn thường được bố trí theo khung cổng, chạy dọc viền ngôi sao, phân tầng trên cây thông hoặc ôm theo nét chính của mô hình. Khi lên đèn, người xem không chỉ thấy từng bóng riêng lẻ mà còn đọc được cả hình dáng tổng thể của công trình. Những chuyển động màu chạy theo đường nét ấy làm không khí khu vực check-in hay sân khấu trở nên rộn ràng hơn, hợp với các dịp cần sự vui mắt và có nhịp điệu.
• Ở các công trình trang trí lớn, nếu dùng điểm sáng quá nhỏ thì từ xa rất dễ bị chìm. F30 lại khác: bóng lớn hơn, khoảng cách giữa các điểm vẫn đủ để nhìn ra hình, nên không cần bố trí quá dày mà vẫn giữ được độ rõ cho cổng chào, cây thông hoặc mô hình theo mùa.

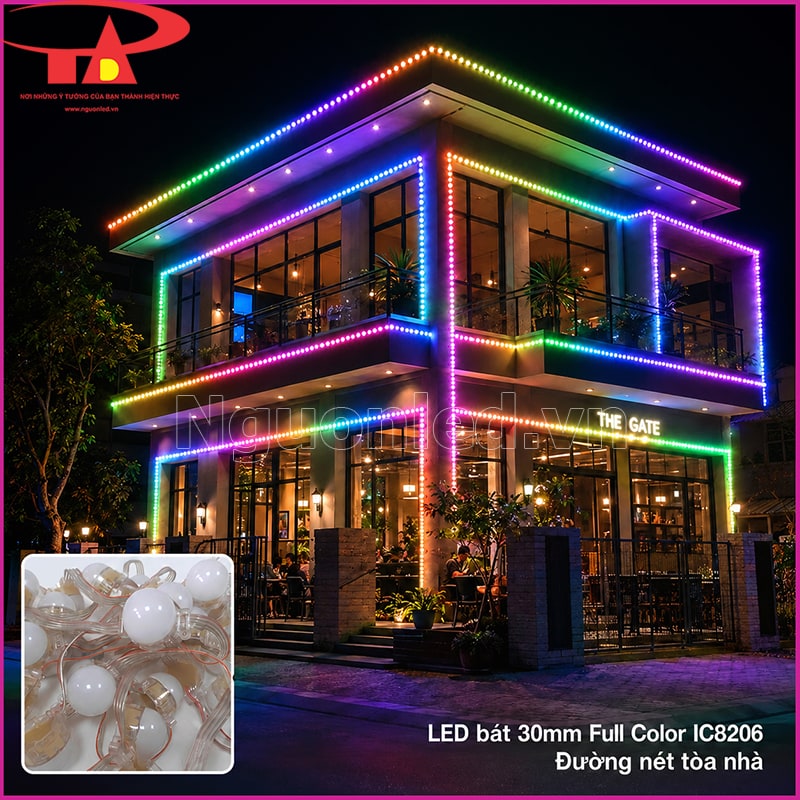

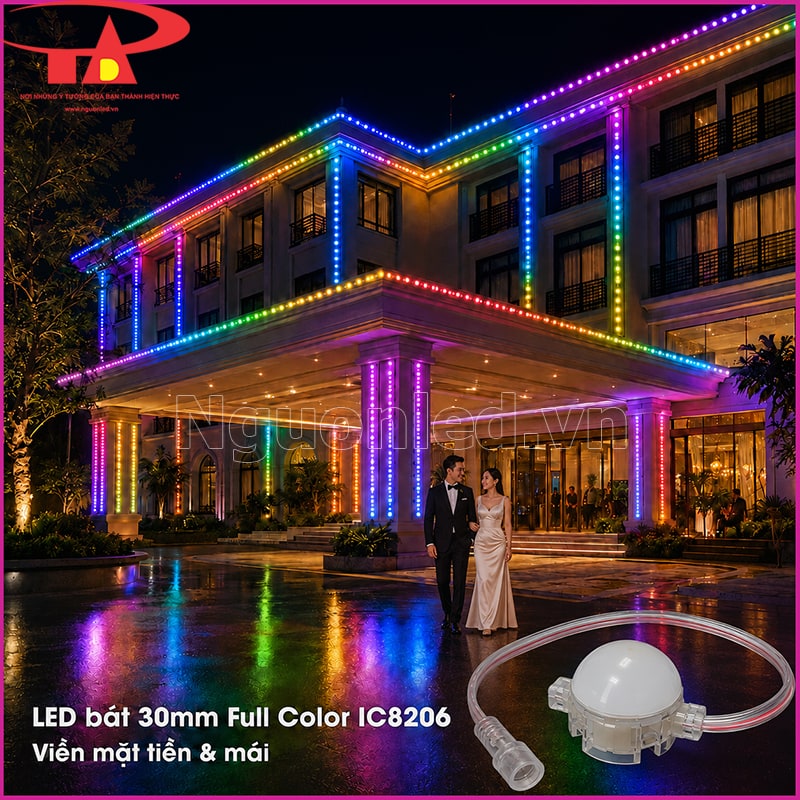

Viền mặt tiền, mái và đường nét tòa nhà

• Có những công trình ban ngày nhìn đã rõ hình, nhưng đến tối lại mất hết đường nét. Khi đó, LED bát F30 thường được dùng để chạy theo mép mái, cạnh đứng, lan can, cột hoặc các đường chia mảng trên mặt dựng, nhằm kéo phần kiến trúc ra khỏi nền tối xung quanh.

• Người đứng bên kia đường sẽ cảm nhận công trình qua những đường sáng này trước tiên. Một mái dài có đường viền sáng sẽ trông rõ chiều ngang hơn. Một mặt đứng có cột hoặc đường chia nhịp sẽ có chiều sâu hơn khi ánh sáng bám đúng trục. Không cần phủ sáng cả mặt tiền, chỉ cần chọn đúng những đường chính là diện mạo ban đêm của công trình đã thay đổi rõ ràng.
• LED bát D30 full màu 8206 cũng cho phép công trình linh hoạt hơn theo từng thời điểm. Những ngày bình thường có thể để màu chạy nhẹ, đều và tiết chế. Khi cần không khí lễ hội, khai trương hoặc sự kiện, hệ thống có thể chuyển sang cách chạy màu rõ hơn mà không phải thay đổi phần hoàn thiện kiến trúc.

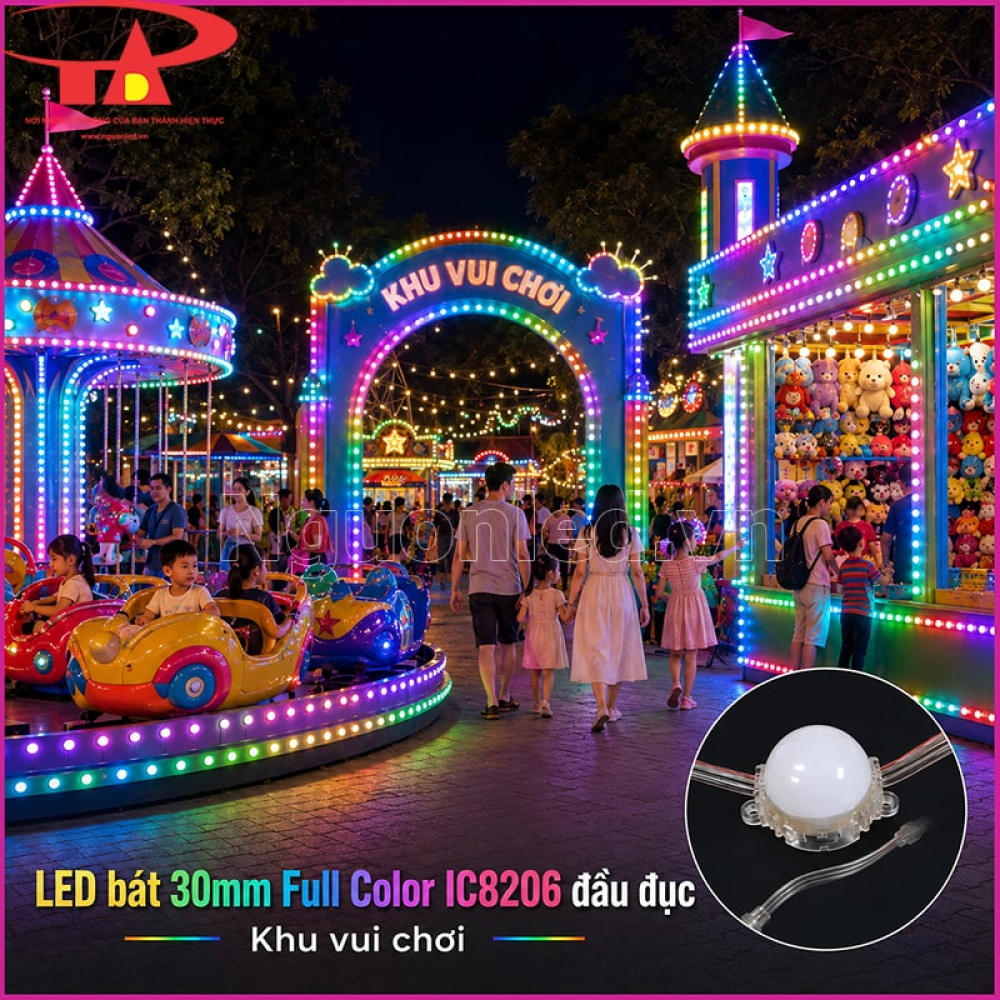

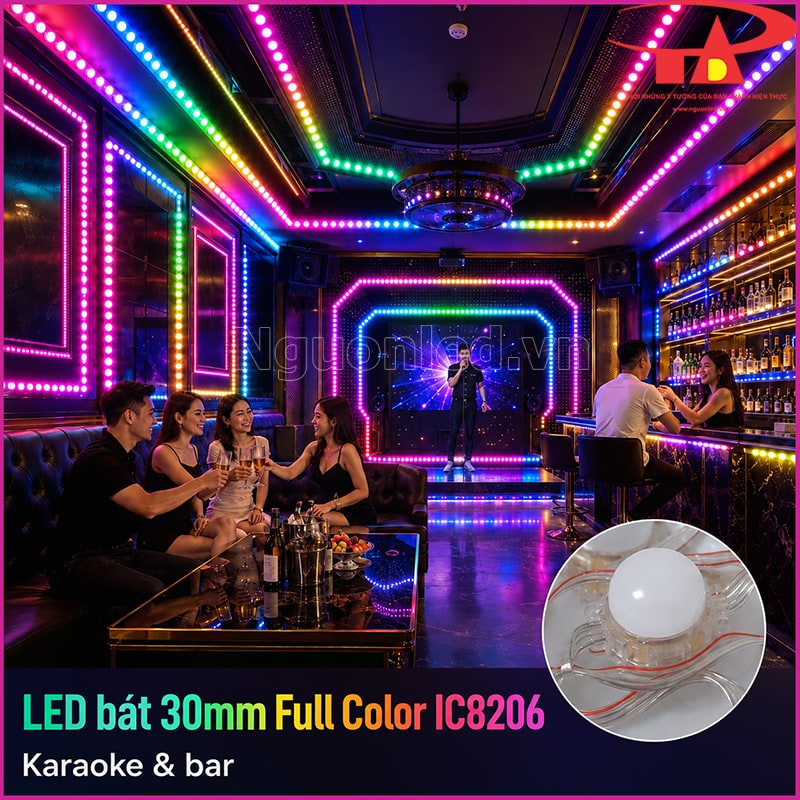

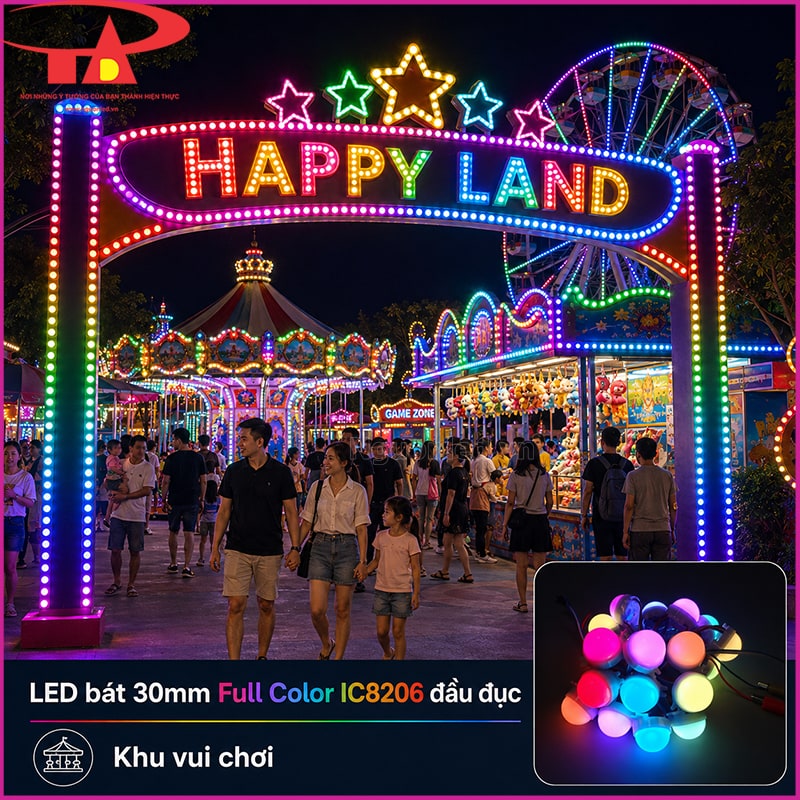

Trang trí karaoke, bar và khu vui chơi

• Ở karaoke, bar hay khu game, ánh sáng nếu đứng yên quá lâu thường khó hòa vào nhịp của âm thanh và không khí bên trong. Sản phẩm này phù hợp với những vị trí cần thấy rõ nhịp chuyển động, chẳng hạn viền trần, mảng tường, khung sân khấu, khu game hoặc biển nội thất.

• Điểm mạnh của dòng này là mỗi bóng có kích thước đủ rõ để khi chạy hiệu ứng, người nhìn còn nhận ra hướng chuyển và tiết tấu của ánh sáng. Trên những mảng rộng, cảm giác thị giác vì thế rõ ràng hơn so với kiểu ánh sáng chỉ loang thành một mảng màu chung chung. Không gian trở nên có nhịp hơn, vui hơn và đúng chất của những nơi vốn cần cảm giác sôi động.
• Nếu chỉ cần hiệu ứng có sẵn, chế độ tự chạy đã đủ dùng cho nhiều công trình. Còn với quán muốn chủ động kịch bản ánh sáng theo từng phòng, từng khu hoặc từng thời điểm trong ngày, có thể kết hợp mạch điều khiển tương thích để chỉnh tốc độ, nhịp chuyển màu và cách chạy theo ý muốn.

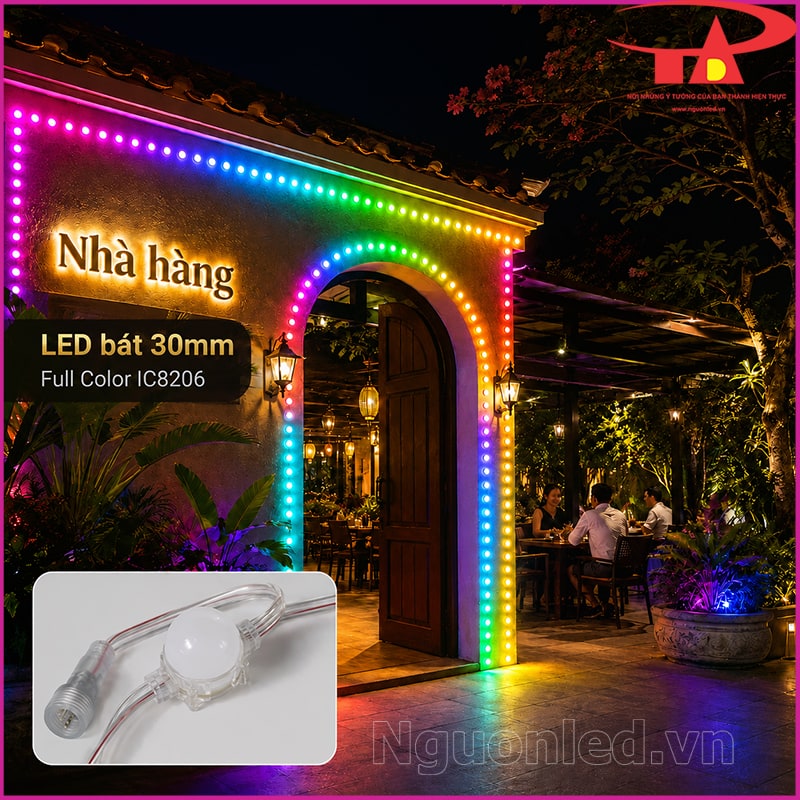

Quán cà phê, nhà hàng, khách sạn và resort

• Không gian dịch vụ không chỉ cần sáng; điều người làm quán hay vận hành khách sạn quan tâm hơn là khách bước vào có thấy nơi đó dễ nhớ hay không. LED bát F30 full màu thường hợp với những điểm cần tạo ấn tượng đầu tiên: cổng vào, biển tên, khu check-in, backdrop chụp hình, lối vào khu tiệc hoặc khoảng ngoài trời cần làm rõ đường nét vào buổi tối.

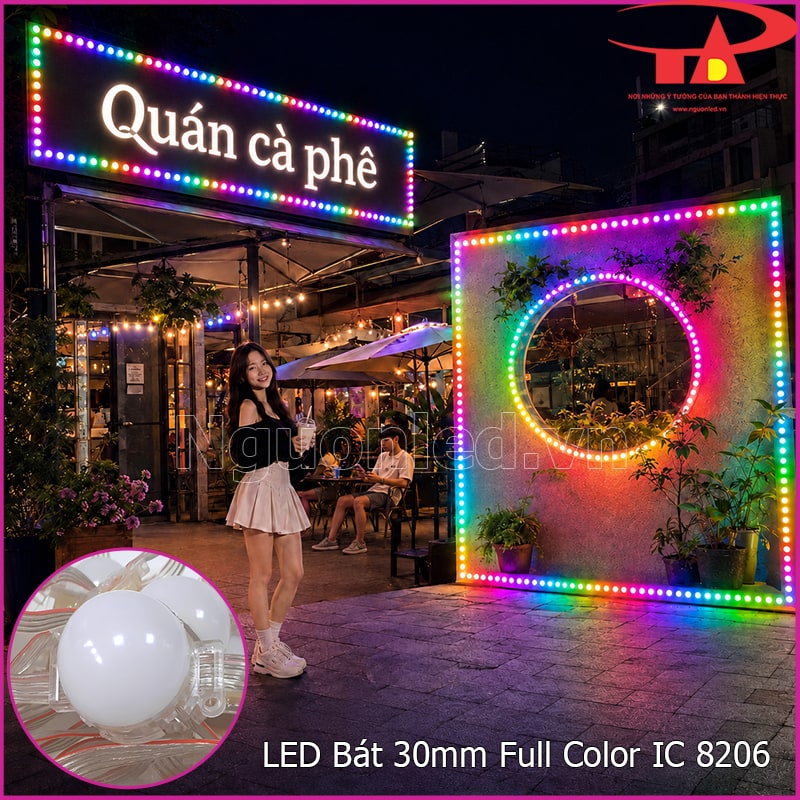

• Ở quán cà phê và nhà hàng, đèn có thể chạy theo khung bảng, viền backdrop hoặc một đường dẫn thị giác để khách vừa bước tới đã nhận ra điểm chụp hình hay khu vực chính. Không gian nhờ đó có thêm sức sống, nhưng vẫn giữ được chỗ cho nội thất và phong cách sẵn có của quán.

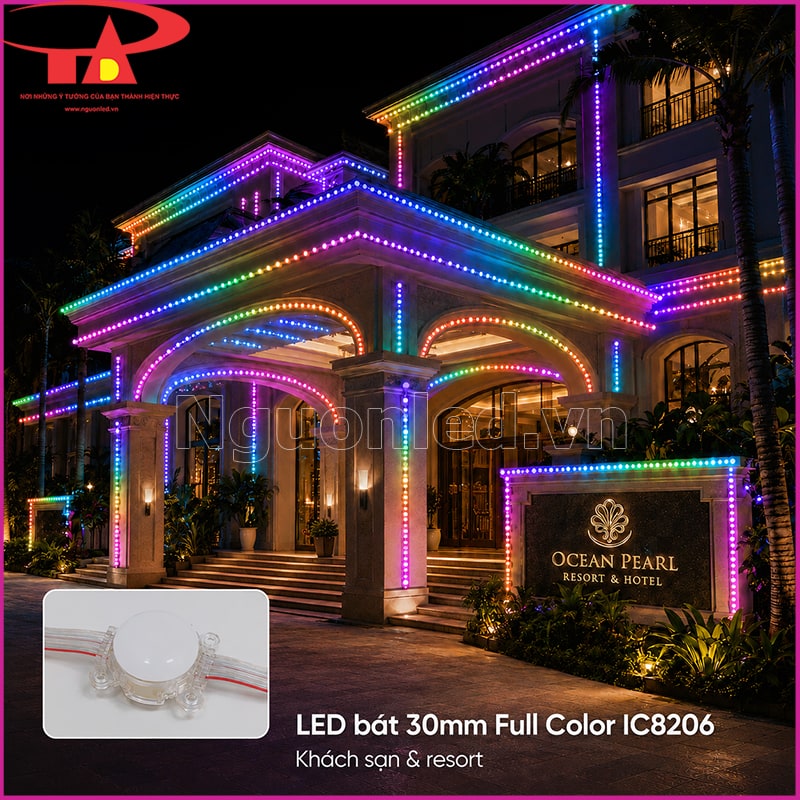

• Với khách sạn và resort, cách dùng nên tiết chế hơn. Những khu sảnh, cổng đón khách hoặc khu ngoài trời vẫn có thể dùng đèn này, nhưng thường hợp với nhịp chuyển chậm hơn, ít màu hơn hoặc đổi màu theo từng lớp để ánh sáng không lấn át cảm giác chỉn chu của không gian. Khi cần tổ chức tiệc, sự kiện hoặc chương trình theo mùa, hệ thống lại có thể chuyển sang cách chạy rõ hơn để tạo bầu không khí tươi mới.
• Nếu công trình còn cần kết hợp thêm chữ nổi, hộp đèn hay các hạng mục nhận diện khác, có thể tham khảo thêm các dòng đèn LED quảng cáo để phối theo từng vị trí. Cách chọn đúng loại đèn cho từng khu vực sẽ khiến tổng thể hài hòa hơn, thay vì cố dùng một kiểu ánh sáng cho mọi bề mặt.

Kiểm tra sản phẩm và hỗ trợ kỹ thuật tại An Đức Phát

• Trước khi giao hàng, An Đức Phát kiểm tra đúng phiên bản đầu đục, ngoại quan, quy cách dây và test sáng để xác nhận LED hoạt động ở chế độ tự chạy. Với đơn nhiều dây, khách có thể trao đổi trước về số lượng và cách sử dụng để việc kiểm hàng bám sát công trình thực tế hơn.
• Khi chưa chắc cần bao nhiêu bóng, chọn nguồn 12V thế nào hoặc có nên dùng OneFull Lite, quý khách có thể trao đổi trực tiếp qua Nguonled.vn. Chỉ cần cung cấp số lượng bóng dự kiến và nhu cầu tự chạy hay chạy chương trình, đội ngũ có thể hỗ trợ tính tải, lựa chọn mạch tương thích và hướng dẫn phương án đấu nối trước khi thi công.
