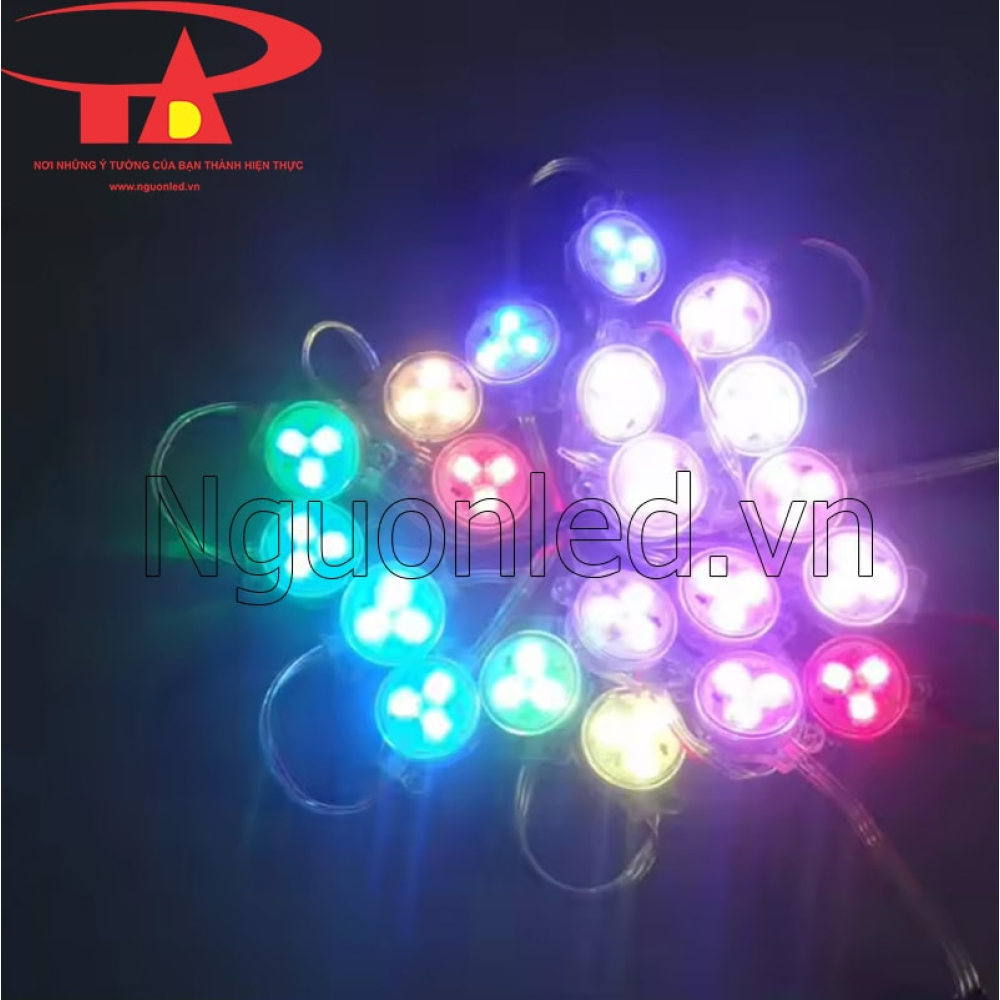

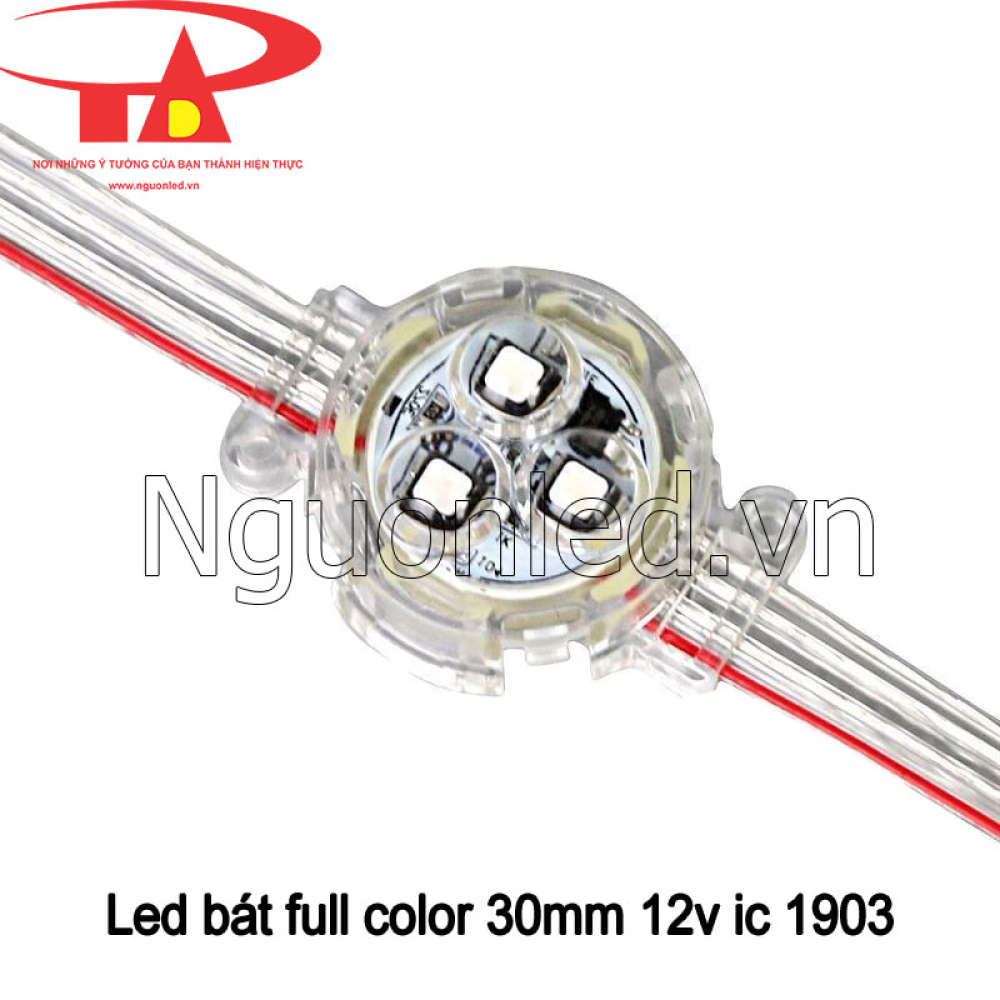

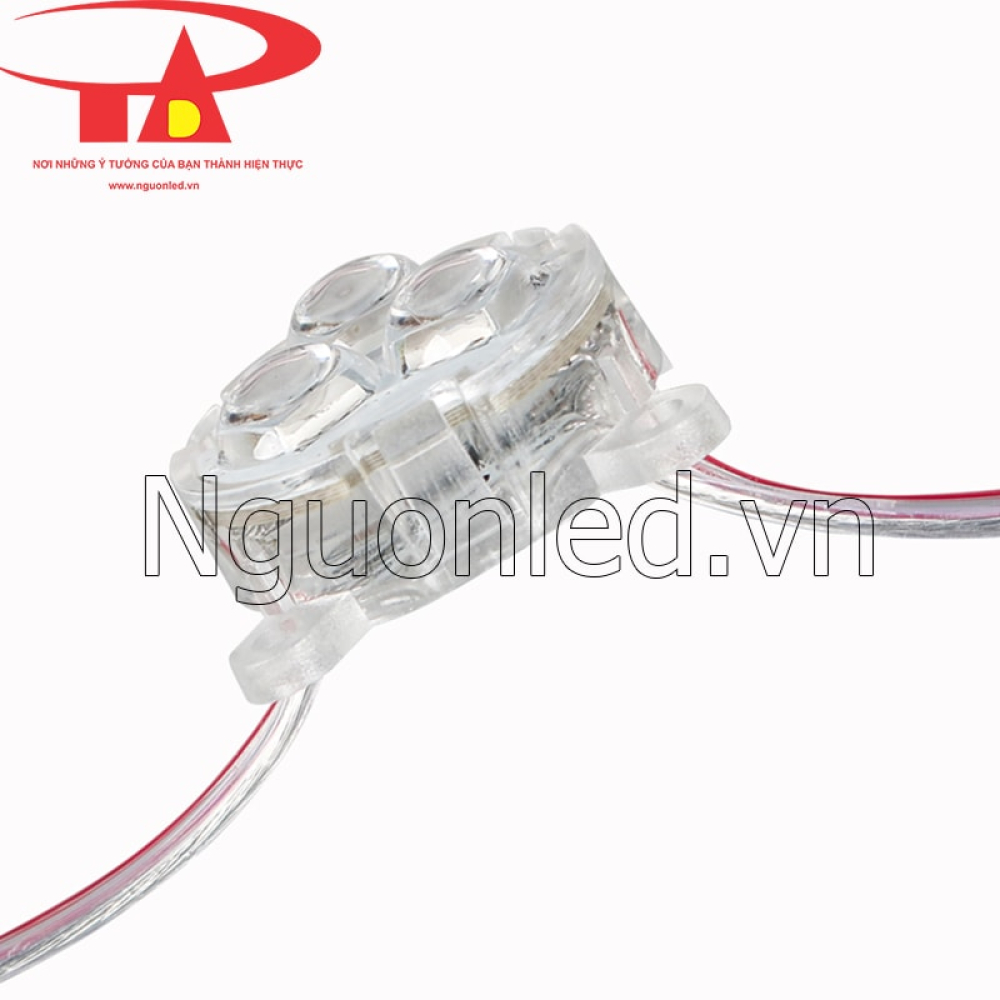

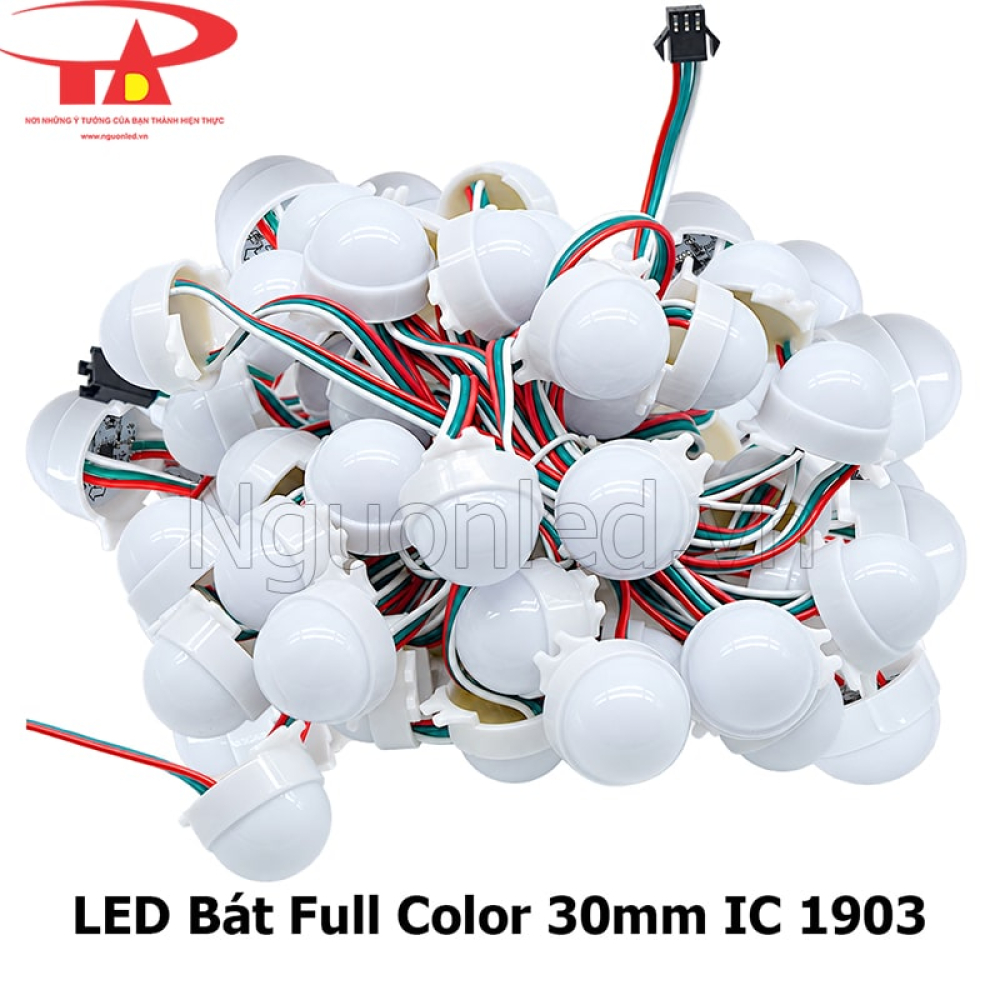

Led bát full color 30mm ic 1903

Thông Số Kỹ Thuật LED Bát Full Color 30mm IC 1903

• Tên sản phẩm: LED bát Full Color 30mm IC 1903
• Điện áp hoạt động: 12V DC
• Công suất: 0,72W/bóng
• IC điều khiển: IC1903
• Màu ánh sáng: Full Color
• Nắp bóng: trắng đục

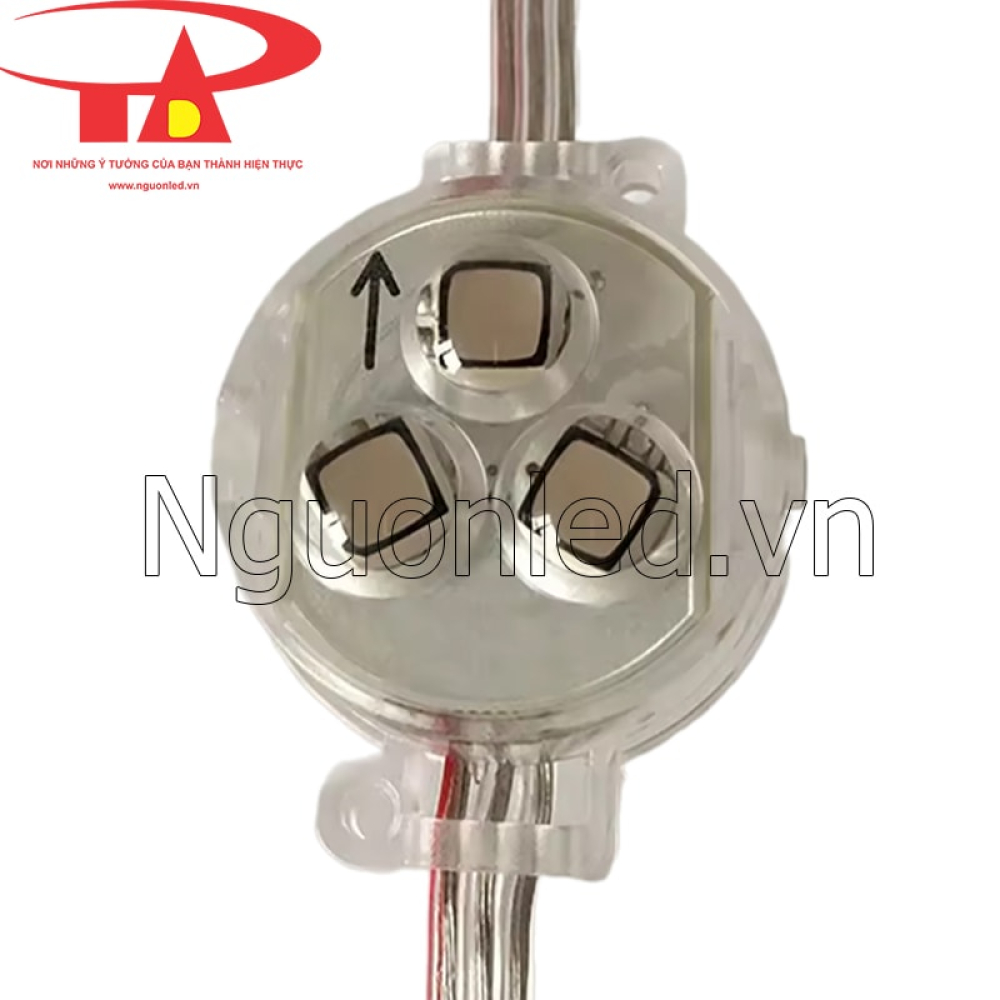

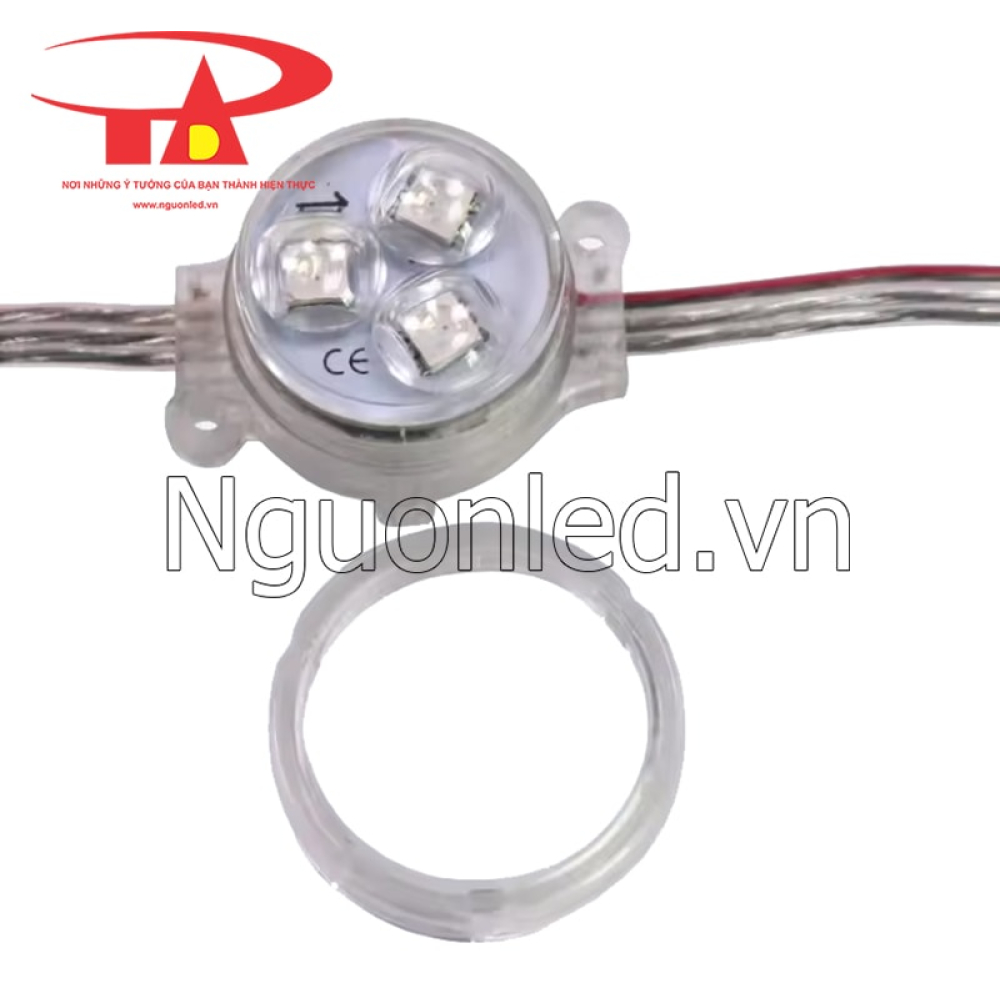

• Nguồn sáng: 3 chip SMD5050
• Số dây: 3 dây
  • Dây đỏ: +12V
  • Dây xanh lá: DATA
  • Dây trắng: V− / GND
• Kích thước lắp/khoan: Ø30mm (F30)
• Quy cách: 30 bóng/dây
• Chiều dài dây: 3,8m
• Khoảng cách tâm hai bóng: 13cm
• Khoảng hở giữa hai mép bóng: 10cm
• Cấp bảo vệ: IP66
• CRI: 80Ra
• Các mạch led tương thích: OneFull lite, Full viền, mạch nháy theo nhạc,.v.v.v
• Quang thông: 20 lm/bóng
• Góc chiếu: 120°
• Tuổi thọ: 30.000 giờ
• Vật liệu: nhựa PC + LED
• Nhiệt độ hoạt động: −40°C đến 50°C
• Tiêu chuẩn: CE, RoHS

• Giá tính theo: 1 bóng
• Đóng gói: 1 dây 30 bóng
• Chưa bao gồm: Nguồn 12V và mạch điều khiển
• Hỗ trợ kiểm tra sáng kỹ trước khi giao
• Lỗi phát sinh trong quá trình sử dụng hoặc thi công không thuộc phạm vi bảo hành

IC 1903 Hoạt Động Qua Mạch Điều Khiển

• LED bát IC 1903 sử dụng nguồn 12V DC và cần mạch điều khiển gửi tín hiệu qua dây DATA để tạo màu và chạy hiệu ứng. Đây không phải loại chỉ cần cấp điện là bóng tự đổi màu hoặc tự chạy chương trình có sẵn.

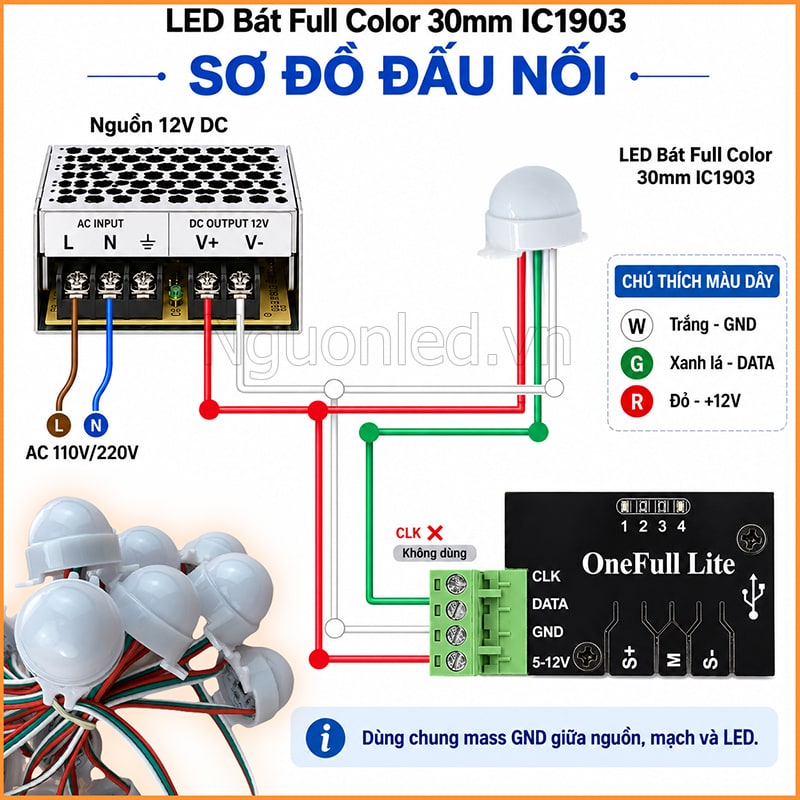

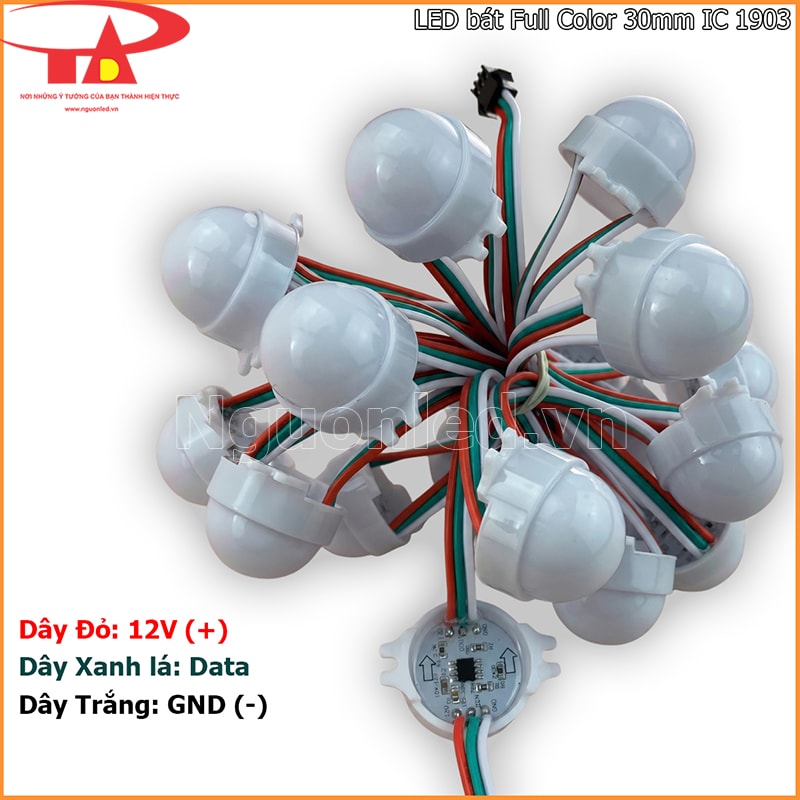

Nhận Biết 3 Dây Nguồn Và Tín Hiệu

• Bóng sử dụng ba dây với chức năng riêng: dây đỏ là +12V, dây xanh lá là DATA và dây trắng là V−/GND (âm). Dây đỏ và dây trắng cấp điện cho bóng, còn dây xanh lá đưa tín hiệu từ mạch điều khiển tới dây LED.
• Khi đấu nối, cần nhận biết đúng từng dây để tránh nhầm dây DATA với dây cấp nguồn.

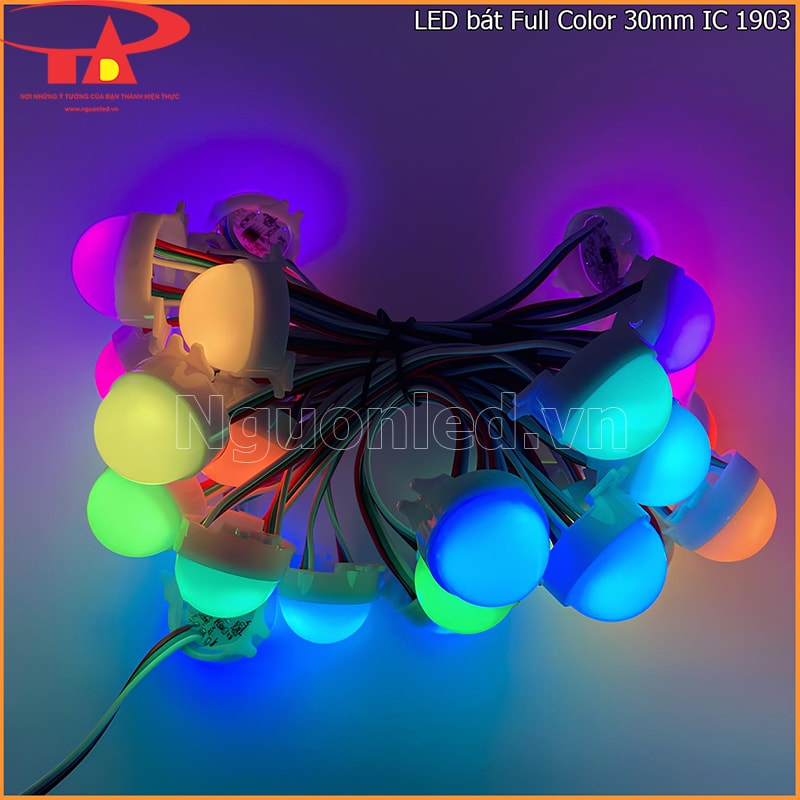

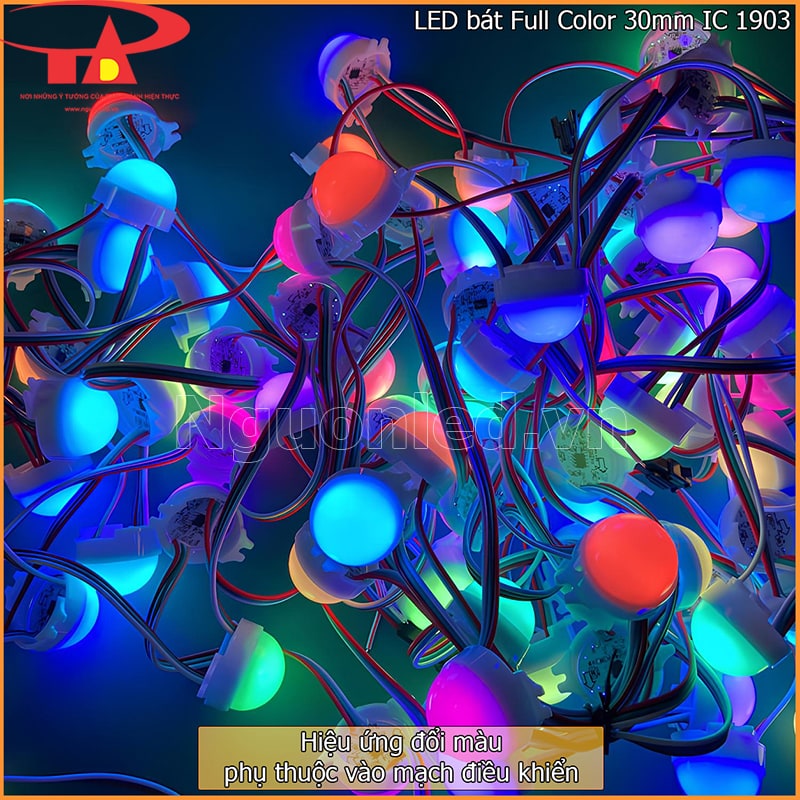

Mạch Điều Khiển Quyết Định Màu Và Kiểu Chạy

• Mạch điều khiển quyết định bóng hiển thị màu nào và hiệu ứng chạy theo cách nào. Tùy chương trình và khả năng của mạch, dây LED có thể đổi màu, chuyển cảnh hoặc chạy đuổi theo các kiểu đã được cài đặt.
• Kiểu hiển thị cụ thể phụ thuộc vào mạch và chương trình điều khiển đang sử dụng.

IC 1903 Phù Hợp Khi Cần Chủ Động Hiệu Ứng

• IC 1903 phù hợp khi công trình cần chủ động thay đổi màu và kiểu chạy bằng mạch điều khiển, thay vì chỉ để bóng sáng cố định.
• Nếu chỉ cần ánh sáng trắng hoặc vàng đứng yên, LED đơn màu sẽ đơn giản hơn. Trường hợp muốn loại chỉ cấp nguồn rồi tự chạy chương trình có sẵn cũng thuộc một nhóm sản phẩm khác, không phải IC 1903.
• Với chữ nhỏ hoặc các chi tiết hẹp, có thể tham khảo thêm bóng LED đúc F5, F8 và LED ruồi để chọn loại điểm sáng có kích thước phù hợp hơn.

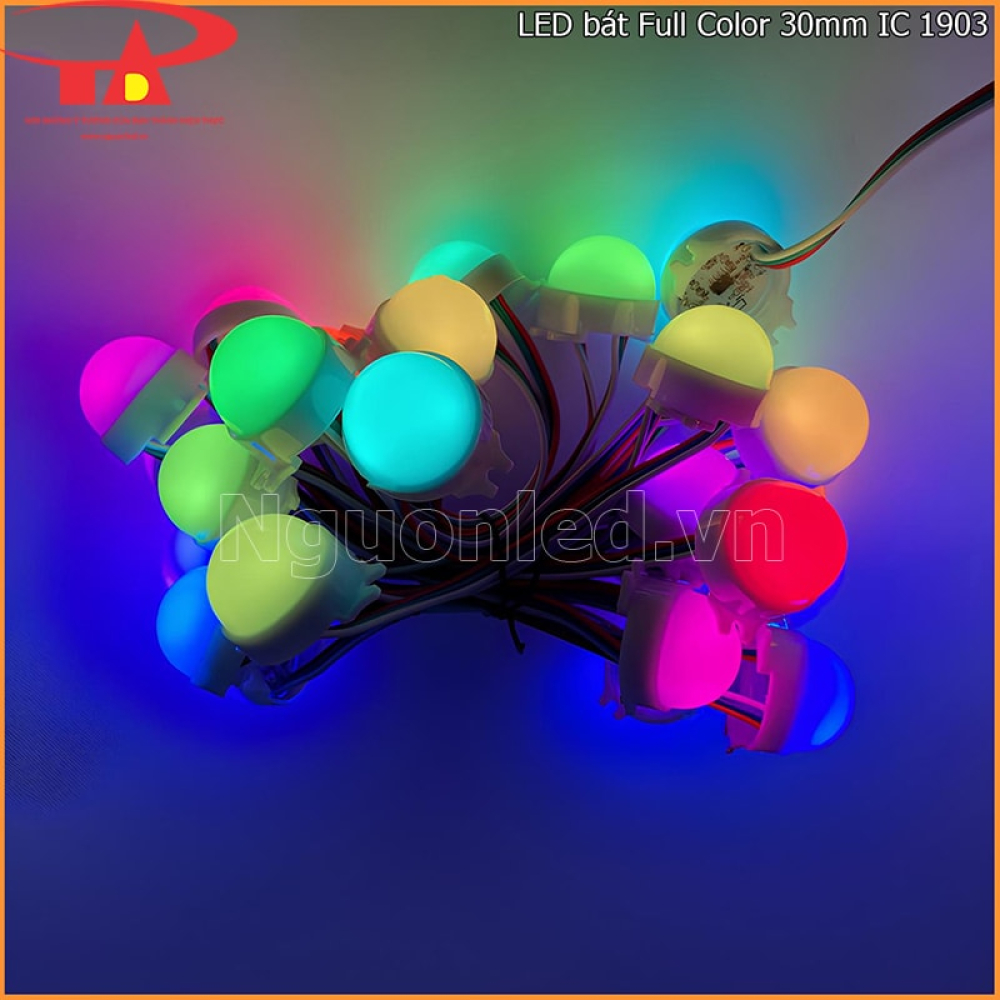

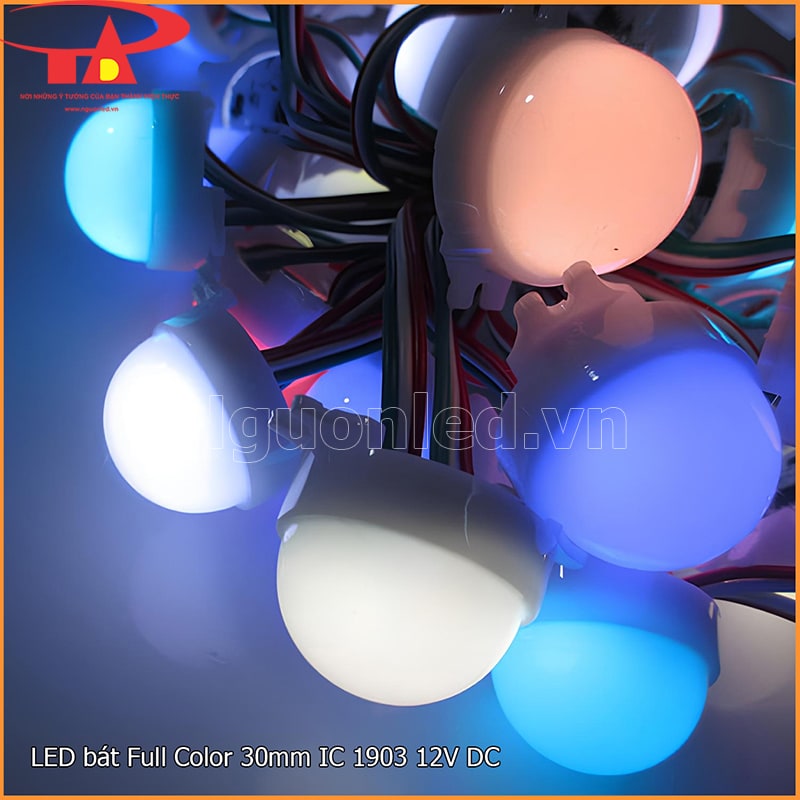

Nắp Trắng Đục Và Cách Bóng Hiển Thị Màu

• Nắp trắng đục che phần linh kiện và chip LED bên trong, nên không nhìn rõ từng chip qua mặt bóng.

Màu Hiện Thành Vùng Sáng Trên Mặt Bóng

• Khi chưa sáng, mặt bóng có màu trắng đục. Khi hoạt động, ánh sáng từ bên trong hiện thành một vùng màu trên mặt bóng. Màu đổi thì vùng sáng quan sát được bên ngoài cũng đổi theo, trong khi cụm chip bên trong không hiện rõ qua lớp nắp.

• Nhìn trực diện vào bóng, phần dễ nhận biết nhất là màu đang hiển thị trên mặt bóng chứ không phải cấu tạo nguồn sáng phía trong.

Ánh Sáng Full Color Dùng Cho Hiệu Ứng, Không Phải Chiếu Sáng Chính

• Mỗi bóng sử dụng 3 chip SMD5050, có quang thông 20 lm/bóng, góc chiếu 120° và CRI 80Ra theo thông số sản phẩm.
• Với mức sáng này, LED bát Full Color 30mm được dùng như một LED điểm cho quảng cáo và trang trí, không phải đèn chiếu sáng chính cho cả khu vực.

Dây 30 Bóng Dài Khoảng 3,8m Và Cách Tính Số Dây Cần Dùng

• Mỗi dây gồm 30 bóng, dài khoảng 3,8m. Khoảng cách từ tâm bóng này đến tâm bóng kế tiếp khoảng 13cm; với mặt bóng Ø30mm, khoảng hở giữa hai mép bóng vào khoảng 10cm. Từ các số liệu này có thể ước tính trước số dây cần chuẩn bị theo chiều dài dự kiến.

• Nếu tính theo chiều dài từng dây, 1 dây khoảng 3,8m, 2 dây khoảng 7,6m và 3 dây khoảng 11,4m. Với các đoạn lắp tương đối thẳng, có thể dùng những con số này để ước lượng ban đầu. Riêng logo, đường cong hoặc mô hình có nhiều chỗ đổi hướng nên tính theo hình thực tế, vì vị trí bóng trên từng đoạn có thể phải bố trí khác nhau.
• Trước khi khoan, nên trải dây hoặc lấy dấu toàn bộ vị trí bóng để kiểm tra lại số lượng và khoảng cách. Kích thước lắp/khoan là Ø30mm, nên xác định vị trí các lỗ trước khi bắt đầu để hạn chế phải chỉnh lại bố cục sau đó.

Ứng Dụng Của LED Bát Full Color IC 1903 Trong Thực Tế

• LED bát Full Color IC1903 thường được dùng trong các công trình đèn LED quảng cáo cần nhiều điểm màu cùng tham gia vào một hiệu ứng. Khi đặt trên mặt chữ, mặt dựng, khu giải trí hay mô hình trang trí, cách nhìn thấy ánh sáng sẽ khác nhau theo hình dáng và quy mô của công trình.

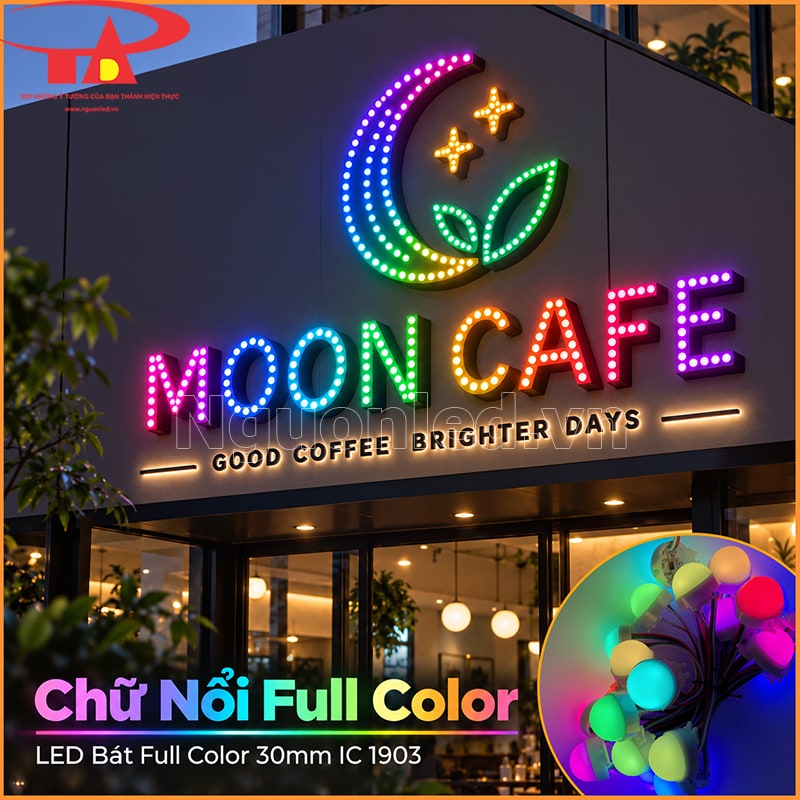

Làm Biển Hiệu, Logo Và Chữ Lớn Chạy Hiệu Ứng

• Một mặt chữ lớn ban đầu có thể hiện cùng một màu, sau đó chuyển sang gam khác hoặc xuất hiện thành từng vùng tùy chương trình đang chạy. Sự thay đổi diễn ra ngay trên bề mặt chữ, nên biển hiệu có thêm cảm giác chuyển động mà hình dáng chính vẫn được giữ nguyên.

• Logo có nhiều nét thường dễ quan sát hiệu ứng hơn khi nhìn toàn bộ thay vì chú ý từng bóng. Có thời điểm các điểm sáng cùng mang một màu, lúc khác màu xuất hiện ở những phần khác nhau. Biểu tượng quen thuộc vẫn giữ hình dạng ban đầu, nhưng bề mặt không còn đứng yên như một biển LED đơn màu.

• Trên biển mặt tiền cửa hàng, hộp quảng cáo hay quầy bán hàng, hiệu ứng tập trung ngay vào phần chữ mà khách nhìn thấy đầu tiên. Ban ngày đó vẫn là hình chữ hoặc logo cố định; đến khi bật hệ thống, màu sắc làm chính bề mặt ấy thay đổi theo chương trình.

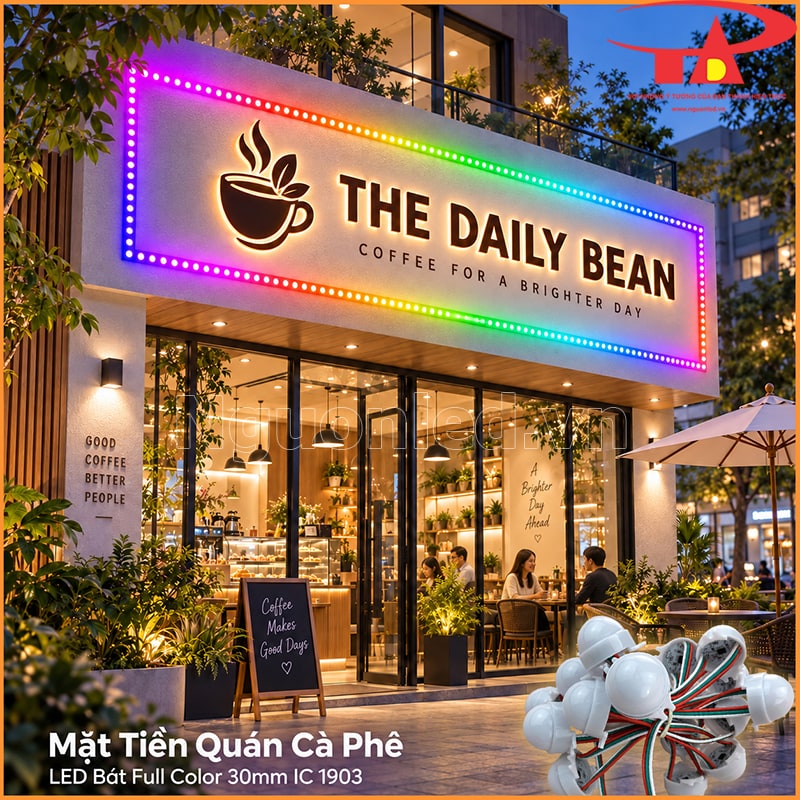

Trang Trí Mặt Dựng, Viền Tòa Nhà Và Quán

• Một hàng điểm sáng kéo dài theo mép mái cho cảm giác khác hẳn một mảng LED phủ trên diện rộng. Hàng sáng dẫn mắt theo đường kiến trúc, còn nhiều hàng đặt cạnh nhau khiến cả một phần mặt dựng xuất hiện như một vùng màu lớn.
• Các cạnh tường, đường chia tầng hoặc phần viền được nhấn rõ hơn khi các điểm màu đi theo hình dáng sẵn có. Màu trên từng đoạn thay đổi thì mặt tiền cũng được nhìn theo những cách khác nhau: lúc nổi rõ đường ngang, lúc tập trung vào phần viền, lúc cả mảng cùng mang một màu.

• Khi lùi ra xa, người xem ít còn chú ý đến từng bóng riêng lẻ. Những điểm nhỏ bắt đầu hòa thành đường và mảng, nên hiệu ứng được cảm nhận trên cả phần mặt dựng thay vì ở một vài điểm sáng riêng.

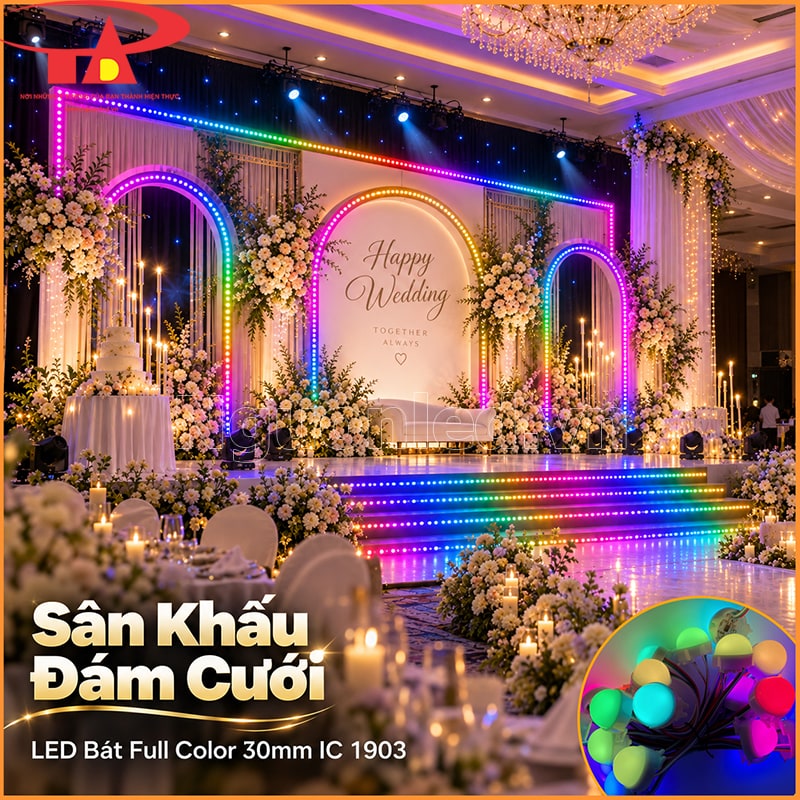

Tạo Điểm Nhấn Cho Quán Karaoke, Sân Khấu Và Sự Kiện

• Không gian karaoke hoặc bar thay đổi rõ khi màu trên vách và khu vực xung quanh không giữ nguyên suốt thời gian hoạt động. Một mảng tường đang mang màu xanh có thể chuyển sang tím, đỏ hoặc một trạng thái khác; chỉ riêng sự chuyển màu cũng làm cảm giác trong phòng thay đổi theo.

• Phía sau sân khấu nhỏ, các điểm sáng trên backdrop có thể đổi màu theo từng phần của chương trình. Có thời điểm nền phía sau người biểu diễn khá đồng nhất, sau đó các vùng màu tách ra hoặc chuyển sang cách hiển thị khác. Nhịp chuyển của ánh sáng vì thế được cảm nhận ngay cả khi toàn bộ phông sân khấu vẫn nằm nguyên vị trí.

• Còn ở club hoặc khu vực sự kiện, nhiều điểm màu thay đổi theo thời gian khiến mắt người liên tục bắt gặp những vùng sáng khác nhau. Không gian vì thế không bị giữ ở một nền màu cố định từ đầu đến cuối.

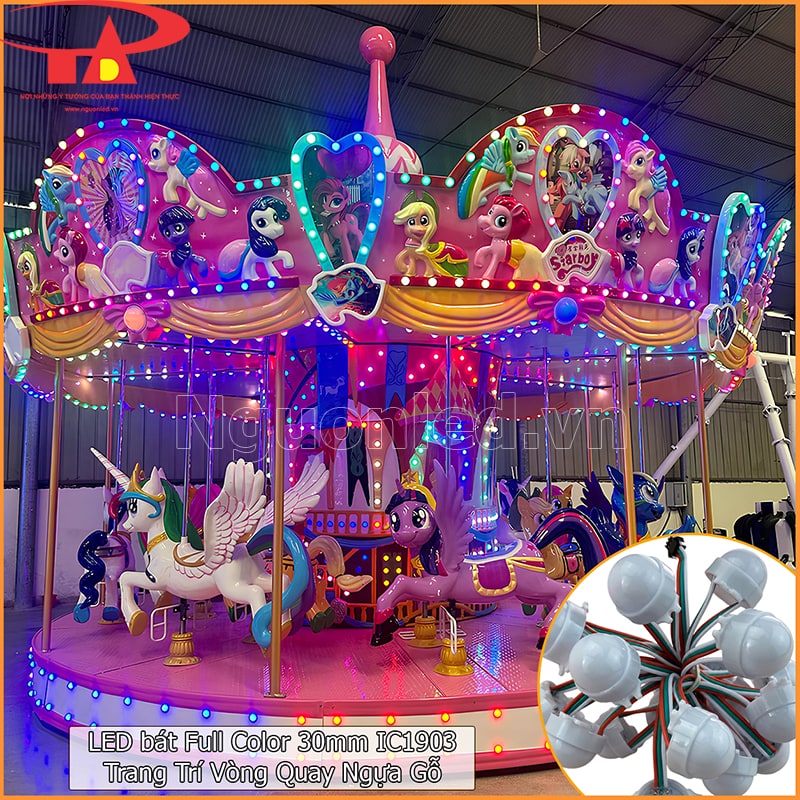

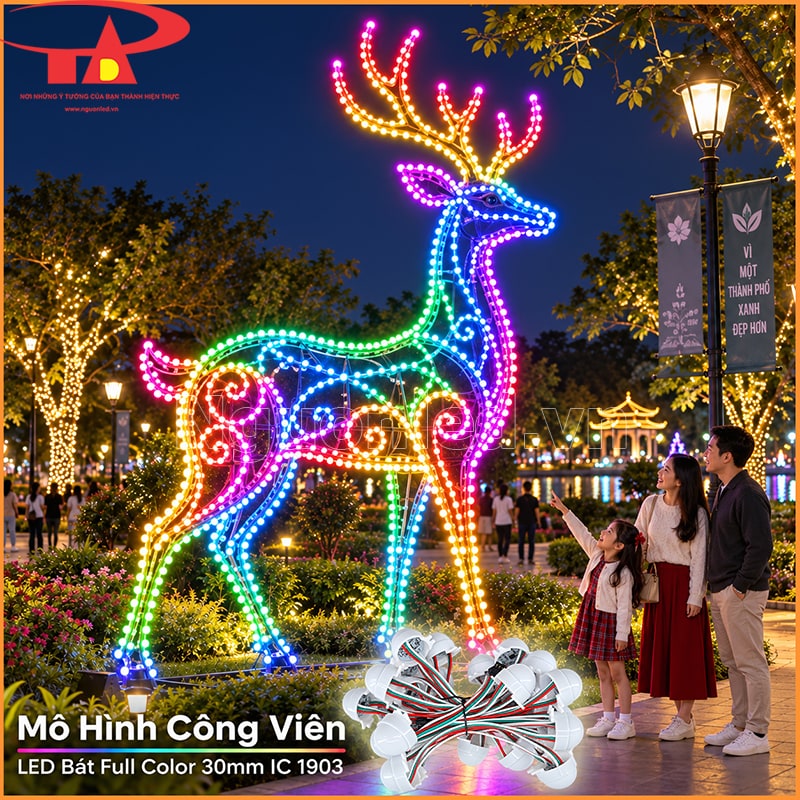

Trang Trí Cổng Chào, Mô Hình Và Khu Vui Chơi

• Cổng chào thường được nhận ra từ vòm cong, hai cạnh bên và phần đỉnh. Khi các điểm sáng xuất hiện dọc theo những đường này vào ban đêm, người nhìn dễ nhận ra dáng tổng thể của cổng dù màu trên từng phần có thể thay đổi.

• Mô hình và tiểu cảnh cho cảm giác khác. Mắt người thường đi theo đường cong, cạnh ngoài hoặc phần nhô ra của hình khối trước, rồi mới chú ý đến màu sắc bên trong. Khi các vùng màu chuyển đổi, cùng một hình có thể trông khác đi qua từng thời điểm nhưng đường bao chính vẫn giúp người xem nhận ra hình dạng ban đầu.

• Tại công viên, vòng xoay hoặc khu lễ hội, những khối lớn thường được nhìn từ nhiều hướng và nhiều khoảng cách. Màu có thể đổi trên từng phần của đường viền, trong khi dáng cong, vòm hoặc các lớp viền vẫn giúp người xem nhận ra hình dạng chính của công trình.

Chuẩn Bị Nguồn 12V Và Mạch Trước Khi Thi Công

• Trước khi lắp cố định, cần chuẩn bị nguồn 12V DC, mạch điều khiển dùng được với IC 1903 và chạy thử dây LED. Việc kiểm tra từ đầu giúp phát hiện sớm các vấn đề về cấp điện hoặc tín hiệu.

Tính Công Suất Nguồn Theo Số Bóng

• Mỗi bóng có công suất 0,72W. Với một dây 30 bóng, công suất tính theo thông số sản phẩm là:
  • 30 × 0,72W = 21,6W
• Ở điện áp 12V DC, dòng điện tính theo công suất vào khoảng:
  • 21,6W ÷ 12V ≈ 1,8A
• Đây chỉ là cách tính sơ bộ để biết mức công suất và dòng điện theo số bóng đang sử dụng. Nếu số lượng bóng thay đổi, có thể lấy 0,72W nhân với tổng số bóng để ước tính công suất trước khi chọn nguồn 12V.

Chọn Mạch Tương Thích Với IC 1903

• Dây LED cần sử dụng mạch điều khiển có hỗ trợ IC1903. Không nên chọn mạch chỉ vì cùng dùng điện áp 12V, bởi phần tín hiệu điều khiển cũng phải tương thích với IC trên dây LED.
• Trước khi sử dụng, cần kiểm tra thông tin của mạch và xác nhận mạch có hỗ trợ IC1903. Model dùng cho một dòng LED Full Color khác chưa chắc phù hợp chỉ vì cùng sử dụng nguồn 12V.

Chạy Thử Cả Dây Trước Khi Cố Định Bóng

• Sau khi chuẩn bị nguồn và mạch, cấp đúng 12V DC, nối mạch điều khiển rồi kiểm tra xem dây LED có nhận tín hiệu hay không.
• Tiếp đó, cho dây chạy thử một số màu và hiệu ứng để quan sát toàn bộ các bóng. Nếu dây sáng, đổi màu và phản hồi đúng theo chương trình, lúc này mới chuyển sang bước cố định trên công trình. Kiểm tra ở giai đoạn này thuận tiện hơn nhiều so với khi dây đã được lắp xong.

• Lưu ý khi cấp điện: cần đấu đúng cực, tránh chập dây và không sử dụng nguồn không phù hợp. Đảo cực hoặc chập mạch có thể làm hỏng sản phẩm. Phần đầu vào 220V AC của bộ nguồn vẫn là điện lưới, nên phải được đấu nối và bảo vệ đúng yêu cầu an toàn điện; không nên coi toàn bộ hệ thống là điện áp thấp chỉ vì phía LED sử dụng 12V DC.

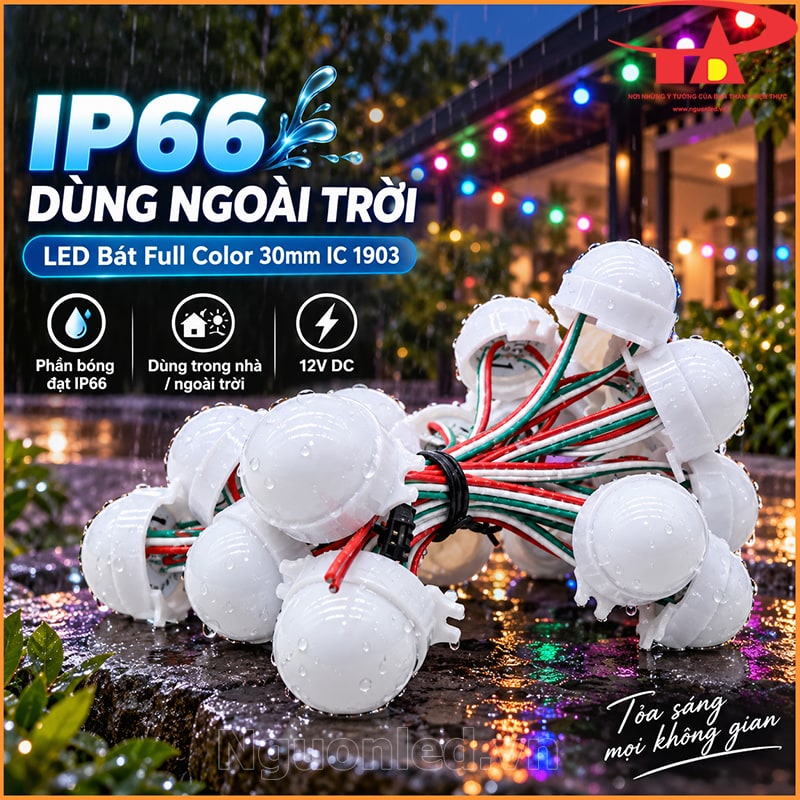

IP66 Và Lưu Ý Khi Dùng Ngoài Trời

• Phần bóng LED đạt IP66, có thể sử dụng trong nhà hoặc ngoài trời khi điều kiện lắp đặt phù hợp. Cấp bảo vệ này chỉ áp dụng cho phần bóng, không có nghĩa toàn bộ hệ thống điện đi kèm cũng đạt IP66.

• Nguồn 12V, mạch điều khiển, jack kết nối và các mối nối dây cần được bảo vệ riêng khi đặt ngoài trời hoặc ở vị trí có thể tiếp xúc với nước và bụi. Khả năng bảo vệ của bóng không tự động áp dụng cho những bộ phận này.
• Theo thông số sản phẩm, bóng sử dụng nhựa PC + LED và có dải nhiệt độ hoạt động từ −40°C đến 50°C. Khi sử dụng, cần đặt sản phẩm trong phạm vi nhiệt độ này và che chắn phù hợp cho các phần điện phụ trợ. IP66 không nên được hiểu là chống nước tuyệt đối hoặc có thể sử dụng trong mọi điều kiện thời tiết.

Hỗ Trợ Kiểm Tra Sản Phẩm Trước Khi Giao Tại An Đức Phát

• Trước khi giao hàng, An Đức Phát hỗ trợ kiểm tra sáng kỹ dây LED để phát hiện những bóng không hoạt động ngay từ khâu chuẩn bị đơn. Với sản phẩm Full Color, bước kiểm tra này giúp xác nhận tình trạng phát sáng của dây trước khi đưa vào thi công.
• Việc kiểm tra trước khi giao chỉ phản ánh tình trạng phát sáng của sản phẩm tại thời điểm chuẩn bị đơn, không thay thế cho việc đấu nối và sử dụng đúng kỹ thuật sau đó. Các lỗi phát sinh trong quá trình sử dụng hoặc thi công không thuộc phạm vi bảo hành.
