LED bát full color 50mm ic 1903

Thông Số Kỹ Thuật LED Bát Full Color 50mm IC 1903

• Tên sản phẩm: LED Bát Full Color 50mm IC 1903
• Điện áp: 24V DC
• Công suất: 1,68W/bóng
• IC điều khiển: IC1903
• Màu ánh sáng: Full Color
• Nắp bóng: Trắng trong suốt
• Nguồn sáng: 7 chip SMD5050
• Kết nối: 3 dây
  • Dây trắng sọc đỏ: Dương +24V
  • Trắng trong ở giữa: DATA (tín hiệu)
  • Dây trắng trong ngoài cùng: Âm V−/GND
• Kích thước lắp/khoan: Ø50mm
• Quy cách: 30 bóng/dây
• Chiều dài dây: Khoảng 5,8m
• Khoảng cách giữa hai tâm bóng: 200mm
• Khoảng hở giữa hai mép bóng: 150mm
• Quang thông: 20 lm/bóng
• Góc chiếu: 120°
• Chỉ số hoàn màu (CRI): 80Ra
• Cấp bảo vệ: IP66
• Vật liệu: Nhựa PC + LED
• Kiểu lắp đặt: Lắp nổi hoặc lắp âm
• Tuổi thọ: 30.000 giờ
• Nhiệt độ hoạt động: −30°C đến 60°C
• Tiêu chuẩn chất lượng: CE, RoHS
• Điều khiển: Sử dụng mạch tương thích IC1903 để đổi màu và chạy hiệu ứng

• Đóng gói: Một dây 30 bóng
• Giá bán: Tính theo một bóng, chưa bao gồm nguồn 24V và mạch điều khiển
• Kiểm tra trước khi giao: Hỗ trợ kiểm tra sáng và hiệu ứng
• Phạm vi bảo hành: Lỗi phát sinh trong quá trình sử dụng hoặc thi công không thuộc phạm vi bảo hành.

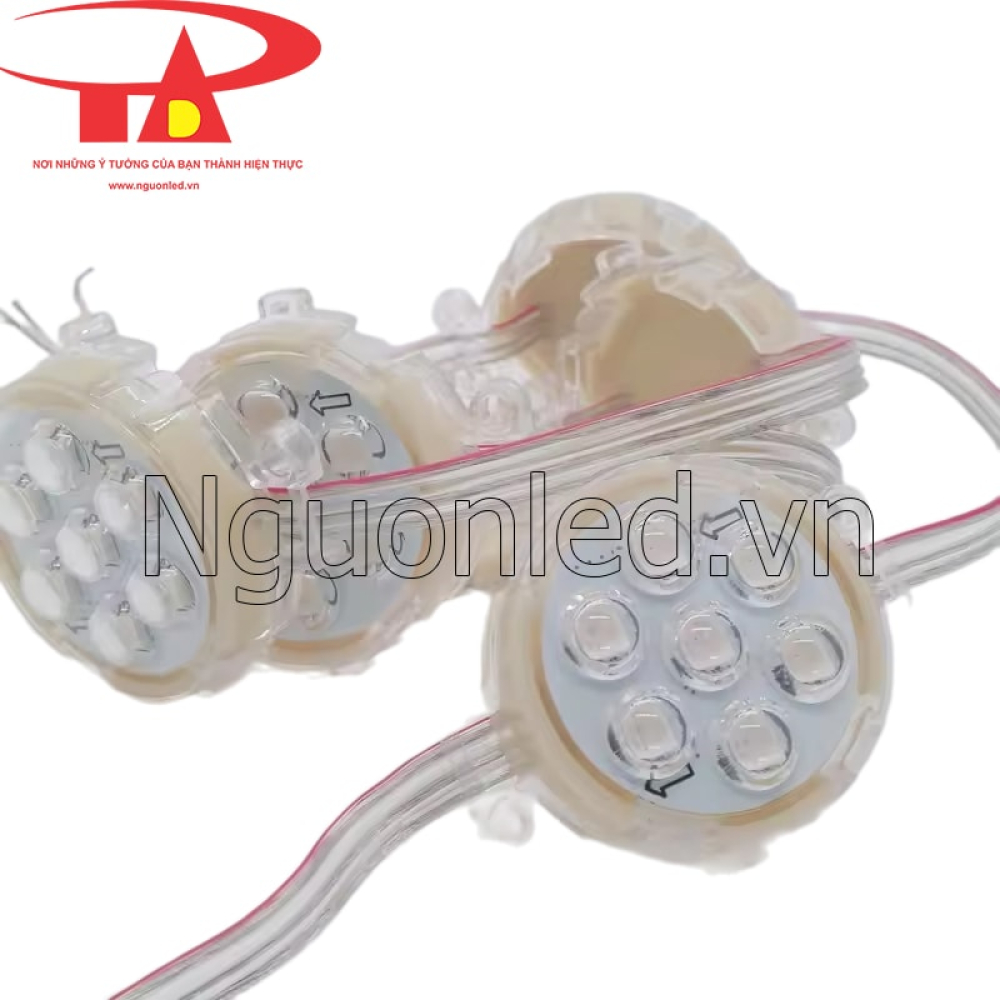

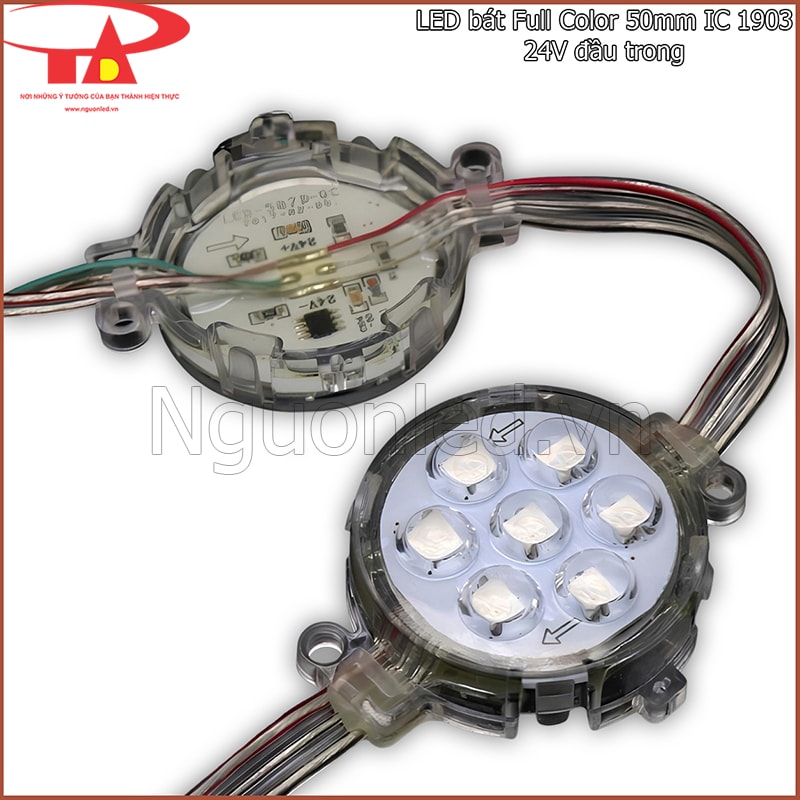

Mặt Bóng Trong 50mm Và 7 Chip SMD 5050

Nhìn Rõ 7 Chip LED Qua Nắp Trong

• LED bát 50mm IC1903 sử dụng nắp trắng trong suốt, cho phép quan sát cụm 7 chip SMD5050 bên trong khi bóng chưa sáng. Đây là chi tiết dễ nhận biết của sản phẩm, đặc biệt khi khách cần đối chiếu mẫu bóng thực tế trước khi mua hoặc thay thế cho công trình đang sử dụng.

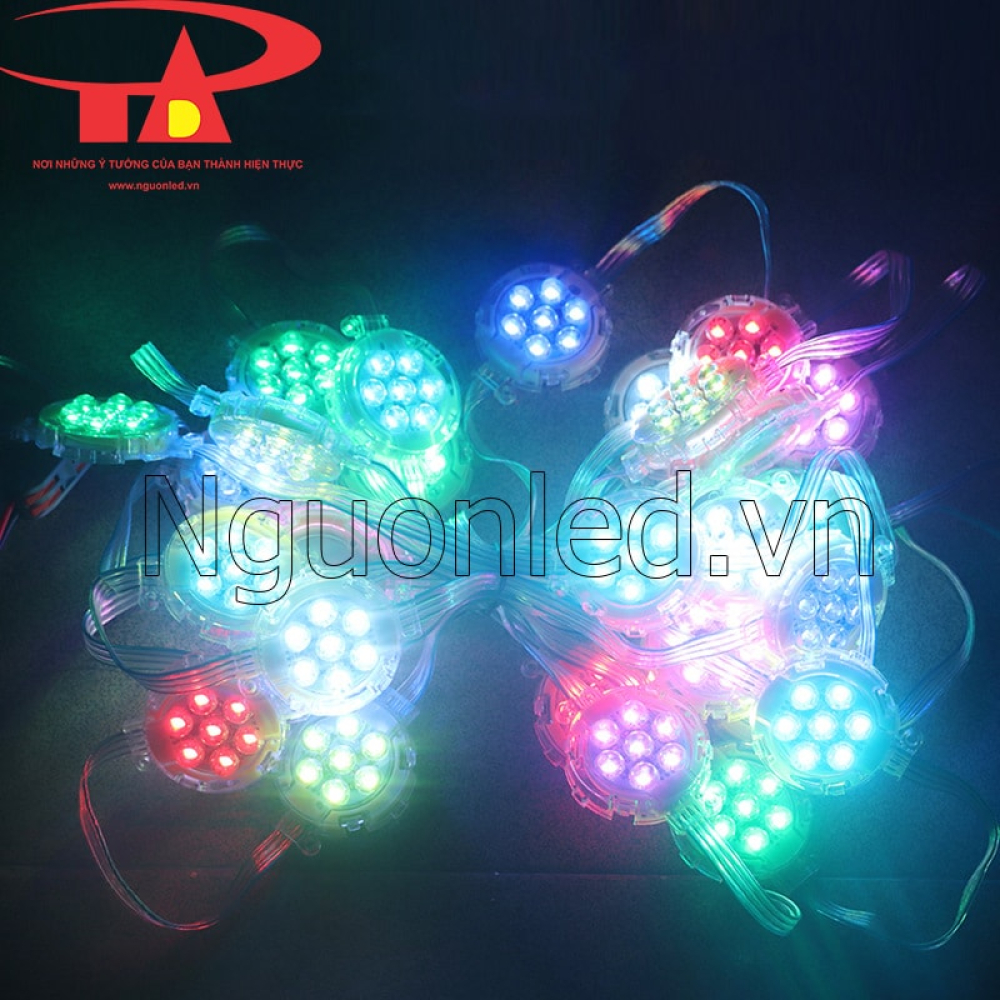

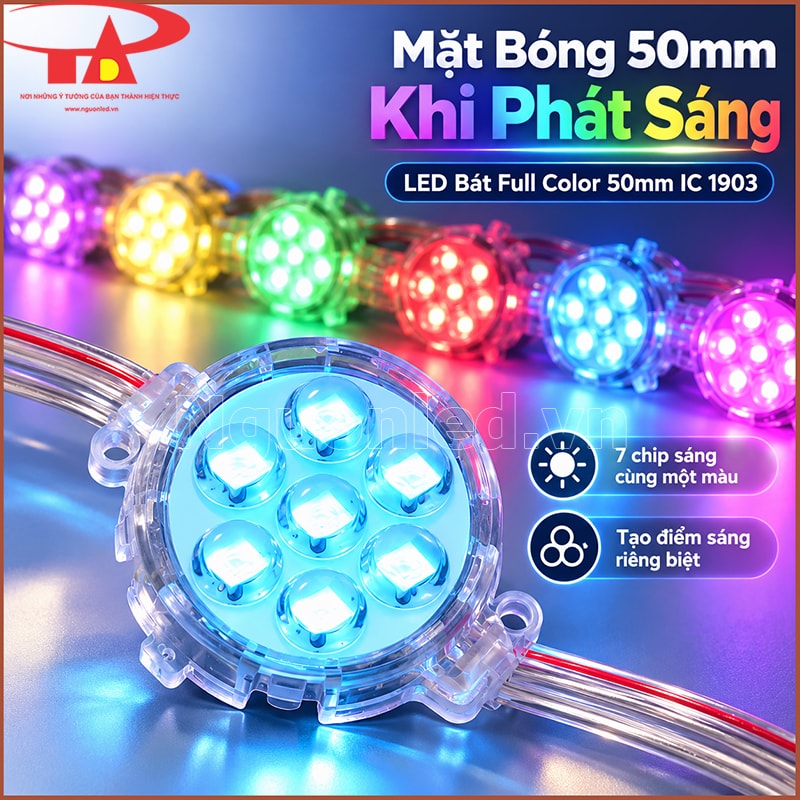

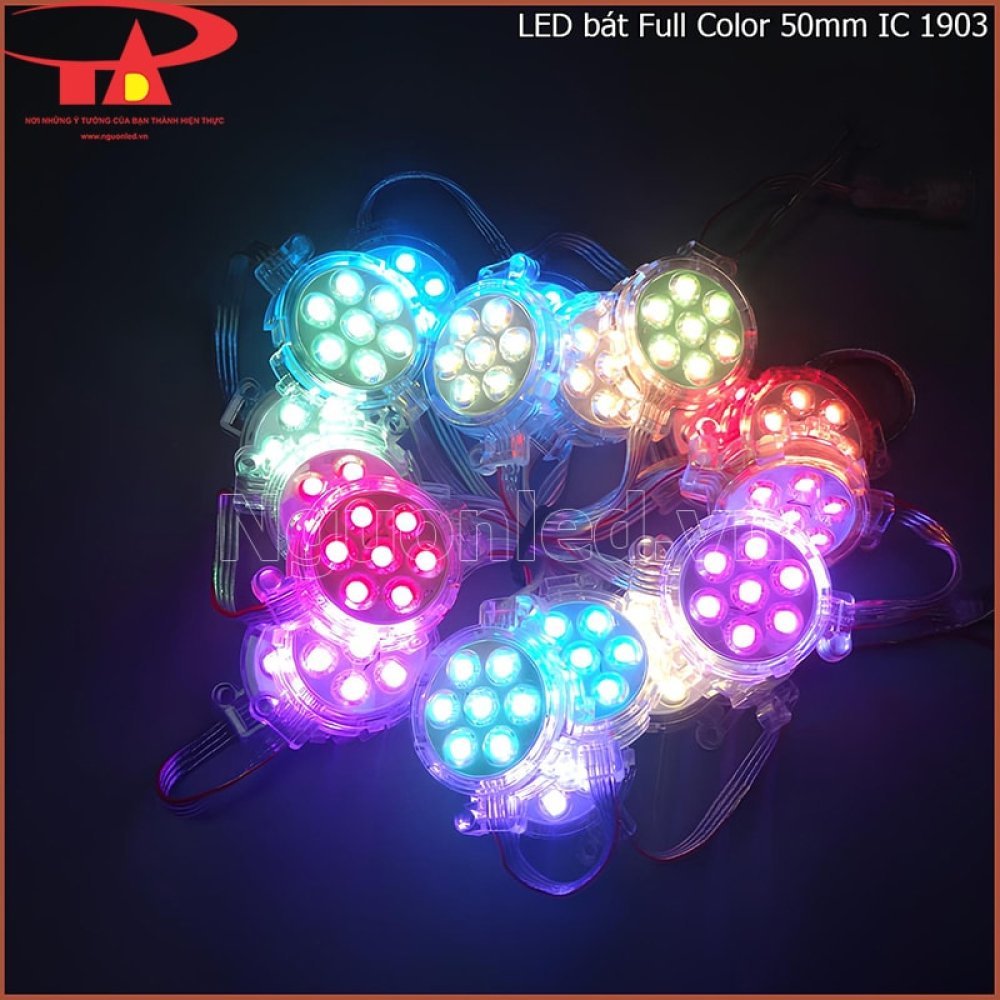

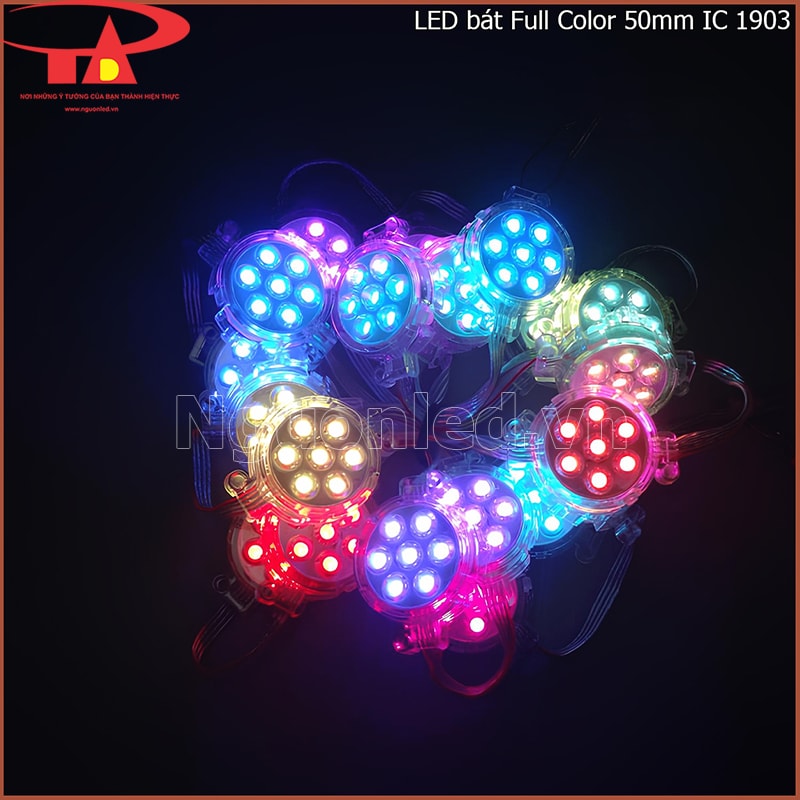

Mặt Bóng 50mm Khi Phát Sáng

• Khi hoạt động, ánh sáng Full Color hiện rõ qua nắp trong, tạo thành những điểm sáng tròn có màu sắc thay đổi theo chương trình điều khiển. Nếu sử dụng nhiều bóng trên cùng một công trình, người xem sẽ nhận ra từng điểm sáng riêng biệt thay vì một dải sáng liền nhau.

• Với quang thông 20 lm/bóng và góc chiếu 120°, mẫu đèn này chủ yếu dùng tạo điểm sáng màu cho quảng cáo, trang trí và hiệu ứng, không thay thế đèn chiếu sáng chính cho cả khu vực.
• Kích thước mặt bóng 50mm cũng cần được cân nhắc theo diện tích bố trí. Những nét chữ nhỏ hoặc chi tiết quá hẹp có thể tham khảo các dòng bóng LED đúc F5, F8 và LED ruồi để chọn kích thước điểm sáng phù hợp hơn.

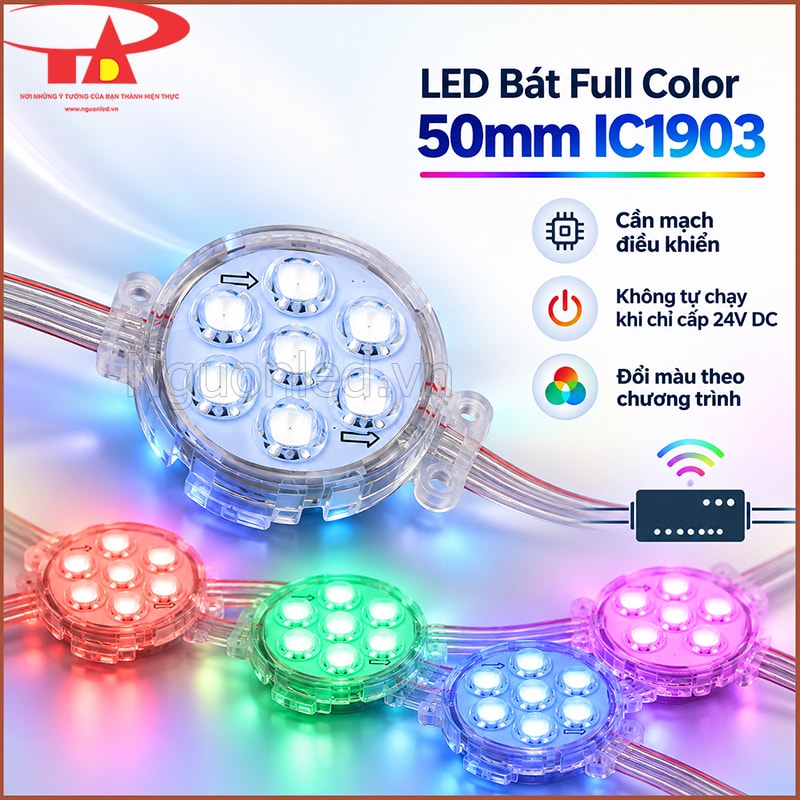

IC1903 Và Cách Điều Khiển Đổi Màu

Cần Mạch Để Đổi Màu Và Chạy Hiệu Ứng

• IC1903 cho phép bóng nhận tín hiệu từ mạch điều khiển để thay đổi màu sắc và chạy hiệu ứng theo chương trình được chọn. Khi sử dụng nhiều bóng, mạch có thể điều khiển các điểm sáng chuyển màu hoặc chạy nối tiếp, tạo ra những cách thể hiện khác nhau trên công trình.

• Đây là loại LED cần mạch điều khiển tương thích, không phải bóng tự chạy hiệu ứng khi chỉ cấp nguồn 24V DC. Màu sắc và cách chạy phụ thuộc vào mạch cùng chương trình sử dụng. Nếu muốn hiệu ứng thay đổi theo nhạc, khách cần chọn mạch có hỗ trợ chức năng này.
• LED bát 50mm IC1903 thích hợp khi công trình cần chủ động lựa chọn màu và thay đổi chương trình chạy, thay vì chỉ sử dụng một màu sáng cố định.

Nhận Biết Ba Dây Trên Bóng LED

• Sản phẩm sử dụng ba dây để cấp điện và nhận tín hiệu điều khiển. Trên dây bóng thực tế, mỗi dây có chức năng riêng:
  • Dây trắng sọc đỏ: Dương +24V, cấp điện cho bóng.
  • Trắng trong ở giữa: DATA, nhận tín hiệu từ mạch điều khiển.
  • Dây trắng trong ngoài cùng: Âm V−/GND.

• Hai dây trắng trong có màu vỏ giống nhau nhưng đảm nhiệm chức năng khác nhau. Khi nhận biết dây, cần đối chiếu vị trí thực tế và ký hiệu trên sản phẩm, không xác định dây DATA và dây âm chỉ bằng màu vỏ.

Các Vị Trí Thường Dùng LED Bát Full Color 50mm IC 1903

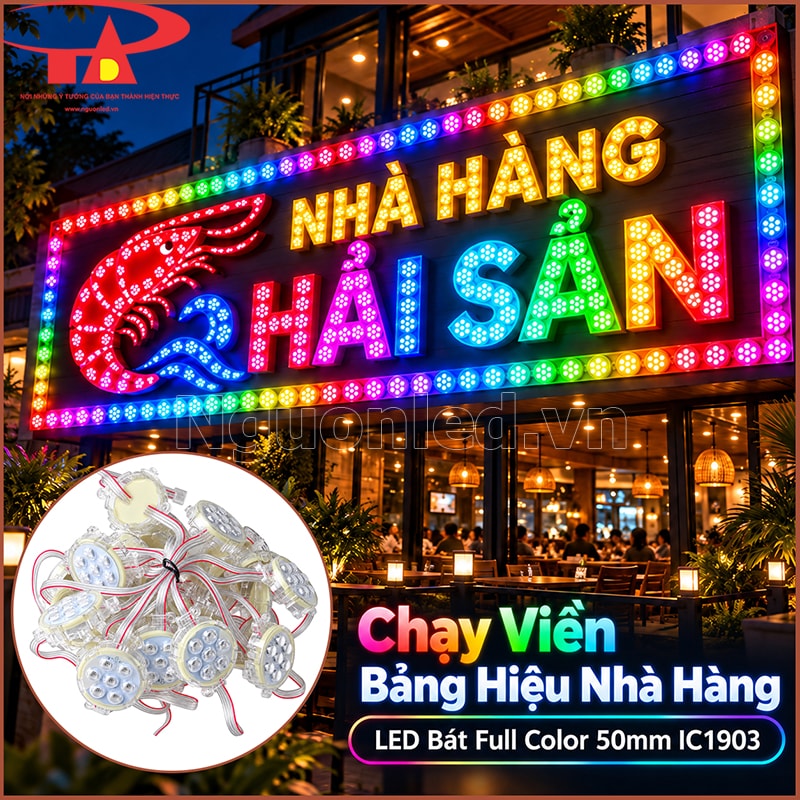

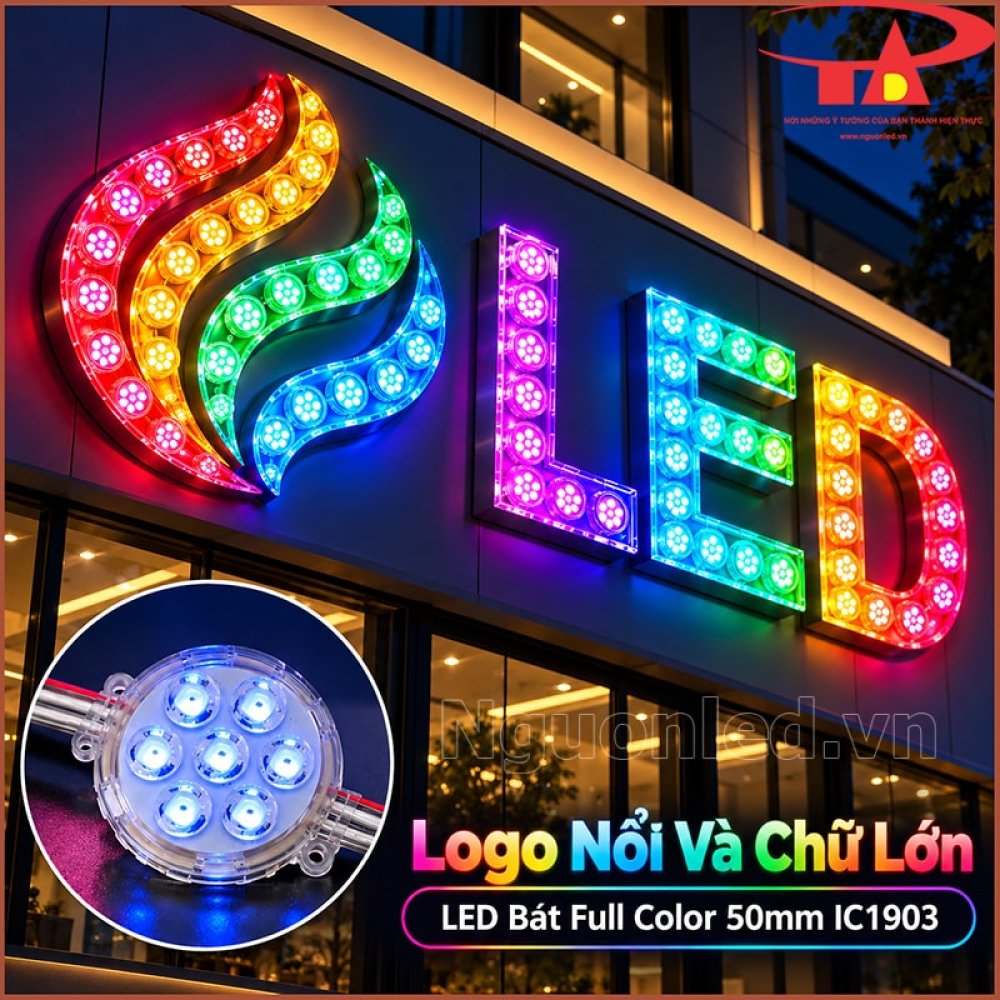

Làm Biển Hiệu, Logo Và Chữ Lớn

• Những bóng LED tròn nằm dọc nét chữ hoặc đường bao logo tạo nên một kiểu biển hiệu dễ nhận biết. Ban ngày, người xem nhìn thấy hình dáng chữ cùng các mặt bóng trong suốt. Đến tối, những chấm màu nối tiếp nhau làm hiện rõ từng nét, kể cả những đoạn uốn cong hoặc phần tạo hình đặc trưng của logo.

• Màu sắc có thể được lựa chọn theo bộ nhận diện của cửa hàng, hoặc thay đổi theo chương trình điều khiển vào những thời điểm khác nhau. Một hàng chữ sáng đồng màu cho cảm giác gọn gàng; hiệu ứng chuyển màu lại khiến biển hiệu có thêm chuyển động mà không cần thay đổi hình dáng vốn có.
• Kích thước bóng 50mm thích hợp với chữ nổi, logo và biển hiệu có diện tích đủ rộng. Những nét quá nhỏ sẽ khó thể hiện rõ khi sử dụng bóng lớn, vì vậy cần cân nhắc tỷ lệ giữa mặt bóng và hình dáng chữ ngay từ lúc chọn sản phẩm.

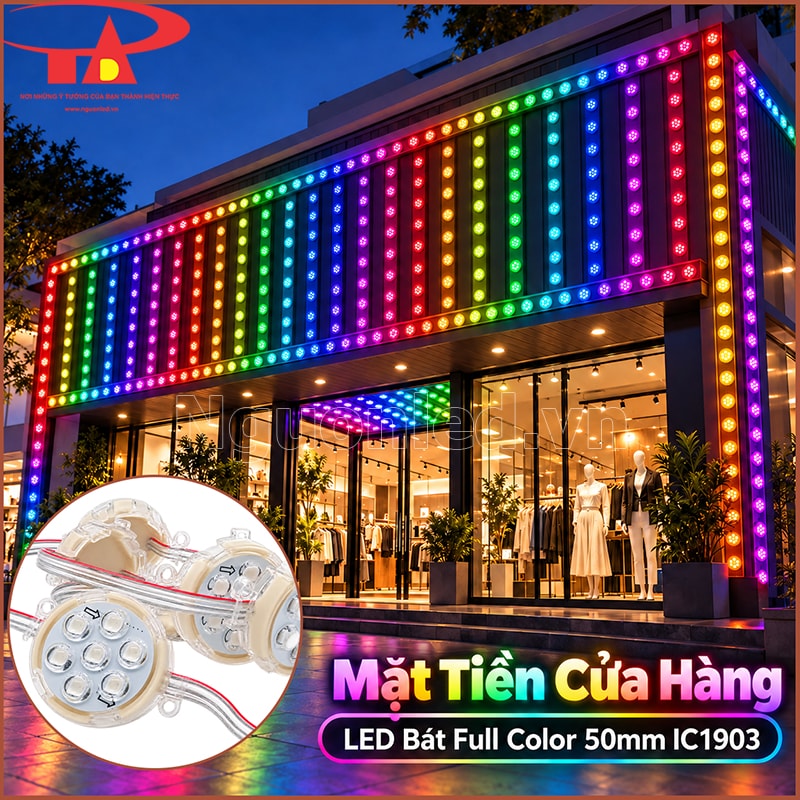

Mặt Tiền Cửa Hàng Và Vách Trang Trí

• Trên mảng tường mặt tiền, nhiều hàng bóng Full Color tạo thành một vùng sáng có bố cục rõ ràng. Nhìn từ phía đối diện, các hàng bóng kết hợp thành những mảng màu; đến gần, người xem vẫn nhận ra từng mặt bóng tròn trên bề mặt trang trí.

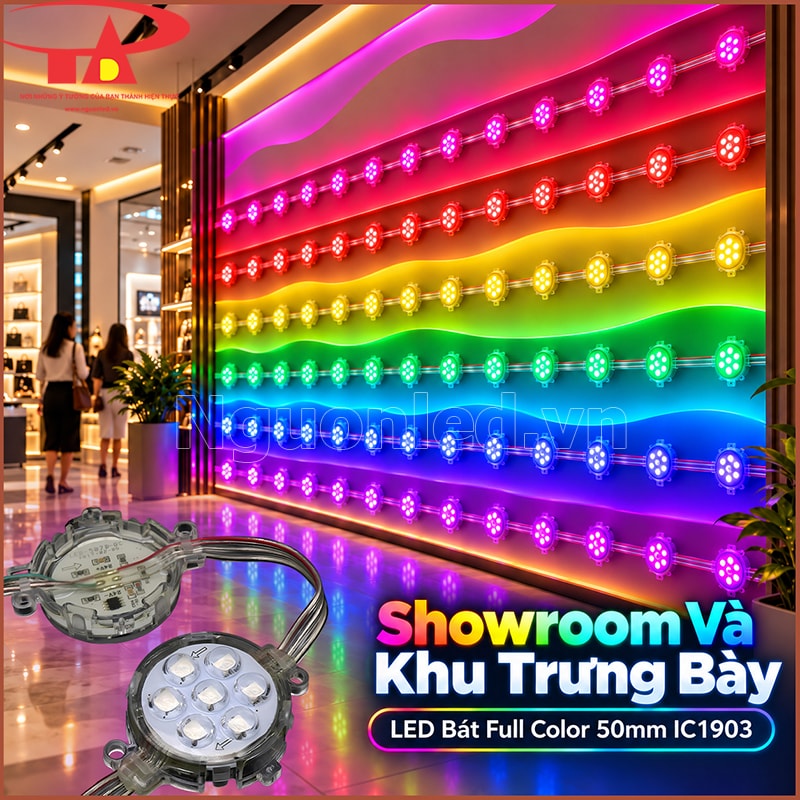

• Showroom và khu trưng bày trong trung tâm thương mại có thể sử dụng cách bố trí này để thay đổi màu sắc theo từng đợt giới thiệu sản phẩm hoặc thời điểm kinh doanh. Các hàng bóng cùng sáng một màu tạo cảm giác ngăn nắp; khi chạy hiệu ứng, người xem có thể thấy màu sắc chuyển lần lượt qua từng hàng bóng.

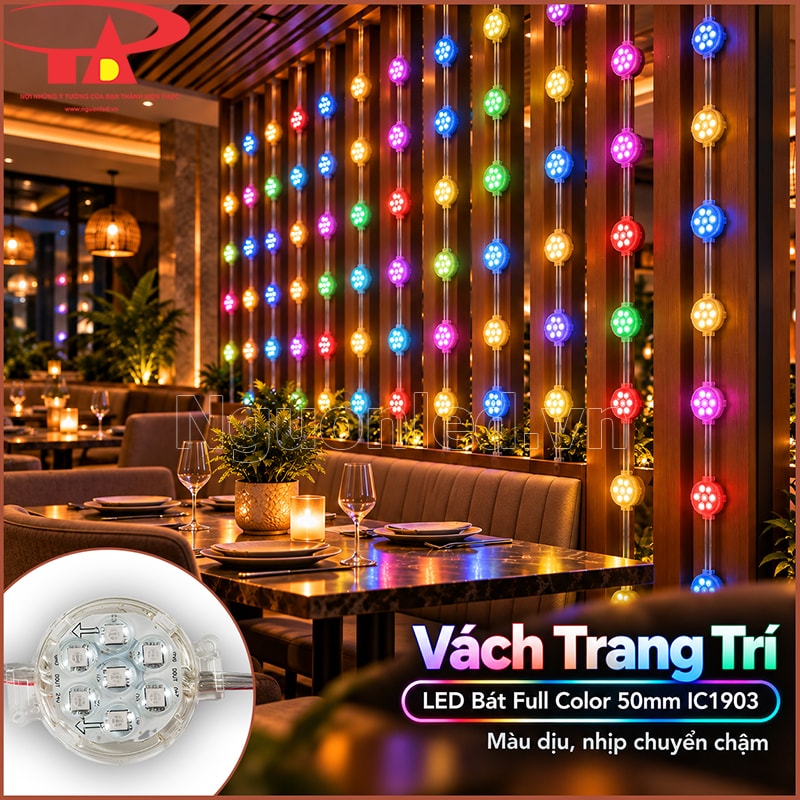

• Không gian nhà hàng, khách sạn lại cần tiết chế hơn. Một vách trang trí sử dụng màu dịu và nhịp chuyển chậm sẽ dễ hòa với bàn ghế, vật liệu nội thất và ánh sáng xung quanh. Những hiệu ứng nhanh, nhiều màu nên dành cho các khu vực có chủ đích trang trí rõ ràng, tránh khiến cả không gian trở nên rối mắt.

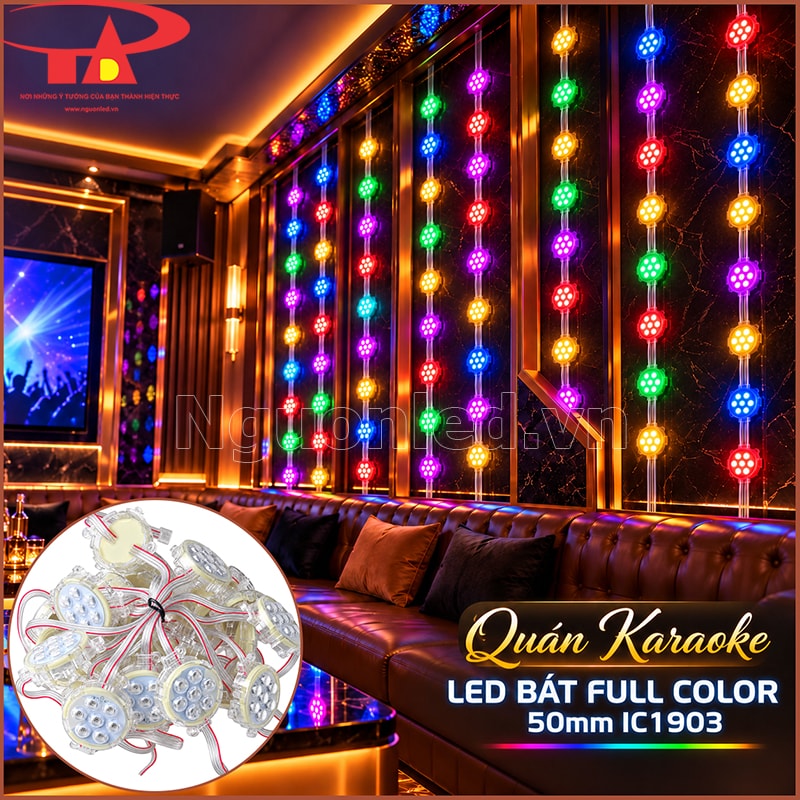

Trang Trí Sân Khấu, Quán Karaoke Và Sự Kiện

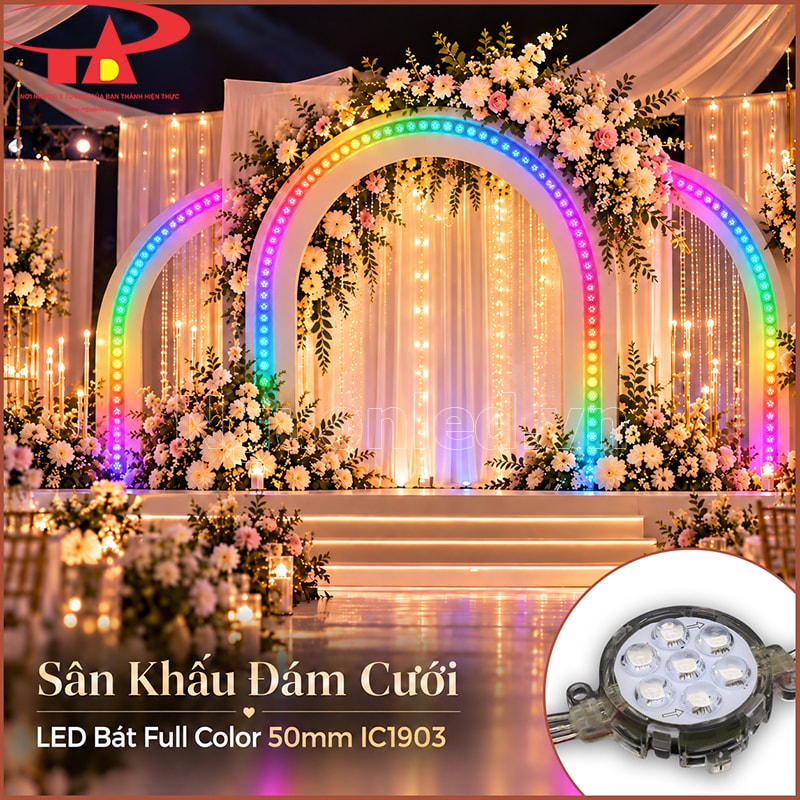

• Phía sau sân khấu, các dãy bóng 50mm hiện thành những chấm màu rõ nét trên nền tối. Phần trang trí này có thể giữ một màu trong lúc người dẫn chương trình xuất hiện, rồi chuyển sang hiệu ứng khác khi tiết mục biểu diễn bắt đầu.

• Những đoạn nhạc nhẹ có thể đi cùng chương trình chuyển màu chậm; lúc không gian náo nhiệt hơn, các dãy bóng chạy hiệu ứng nhanh sẽ tạo cảm giác vui tươi. Muốn ánh sáng thay đổi theo nhạc, hệ thống cần sử dụng mạch điều khiển có hỗ trợ chức năng tương ứng.

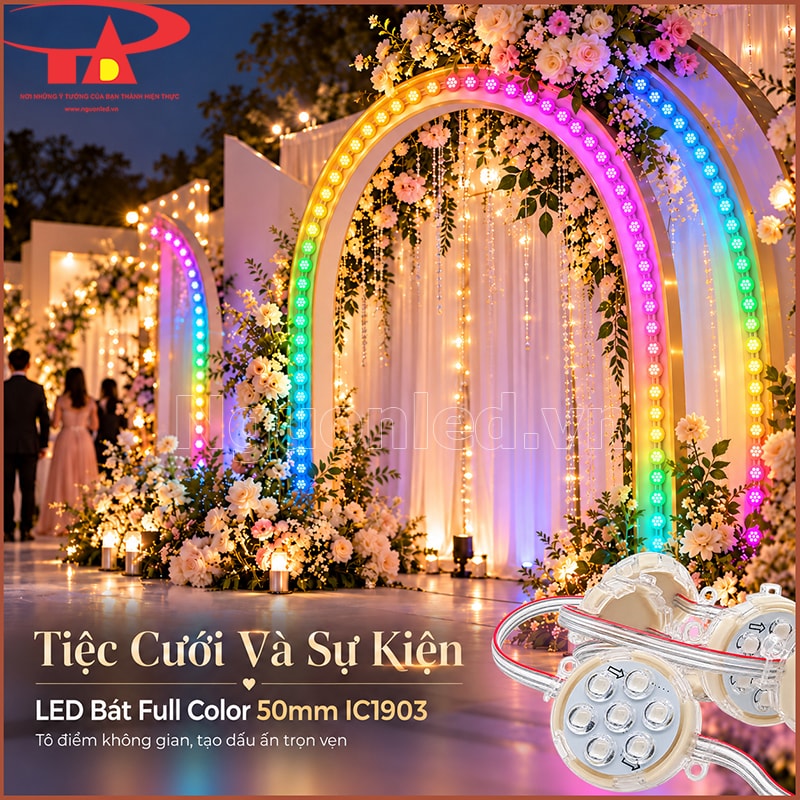

• Tiệc cưới và các sự kiện cũng có những thời điểm cần cách thể hiện khác nhau. Gam màu nhẹ trong lúc đón khách, màu sắc rõ hơn ở phần biểu diễn hay giao lưu sẽ khiến khu vực trang trí thay đổi cùng diễn biến chương trình.

Cổng Chào Và Các Mô Hình Trang Trí

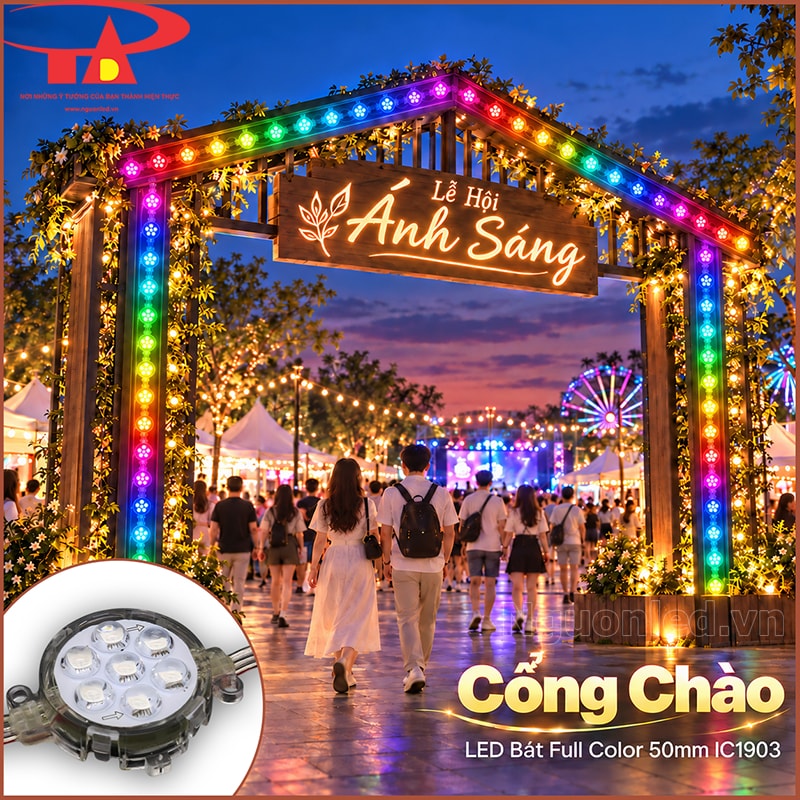

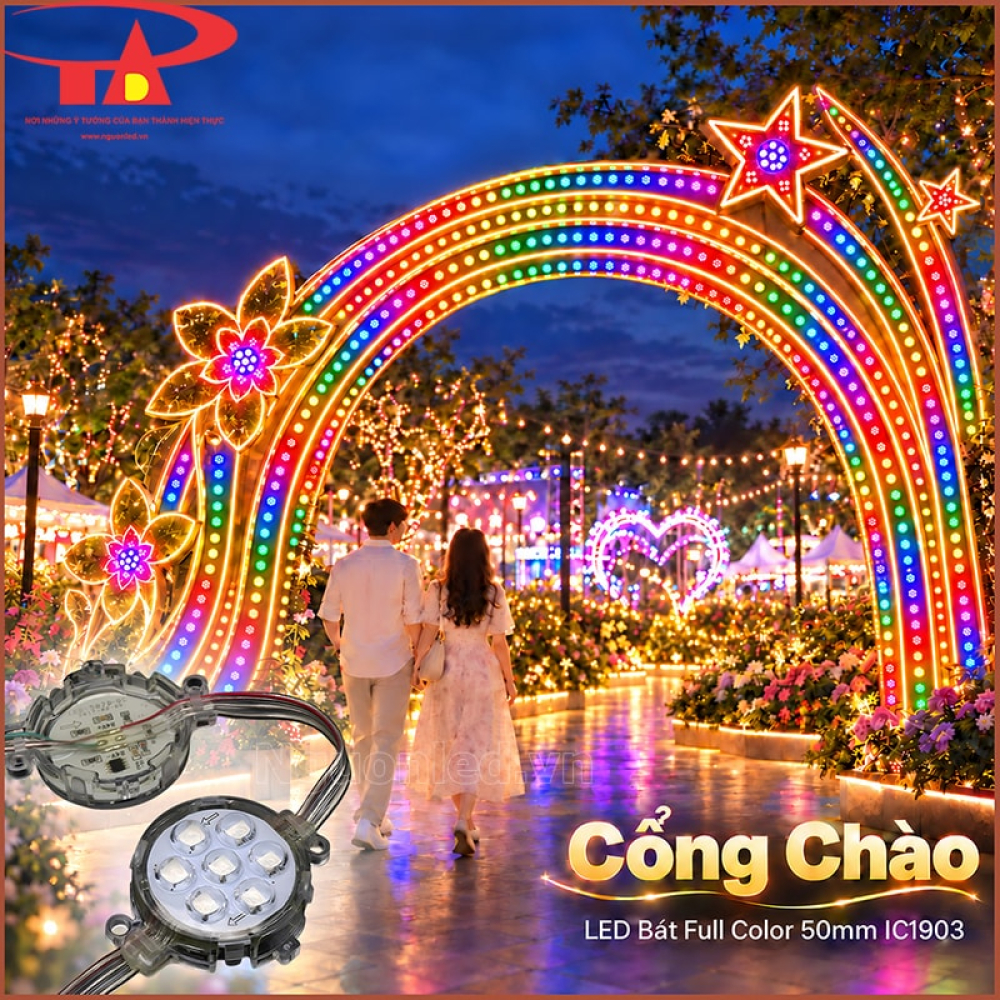

• Từ phía xa, một cổng chào được trang trí bằng bóng LED 50mm hiện lên qua những điểm màu dọc hai trụ và phần vòm phía trên. Đường cong của khung trở nên rõ hơn khi trời tối, tạo cảm giác như có một lối dẫn bằng ánh sáng vào khu vui chơi hoặc công viên. Đến gần, người tham quan có thể nhìn rõ từng bóng tròn trên kết cấu trang trí.

• Những mô hình lớn như ngôi sao, bông hoa hoặc hình khối theo chủ đề lễ hội cũng có cách thể hiện riêng. Các bóng nằm theo đường nét và những phần tạo hình chính, giúp mô hình vẫn dễ nhận ra khi quan sát từ xa.

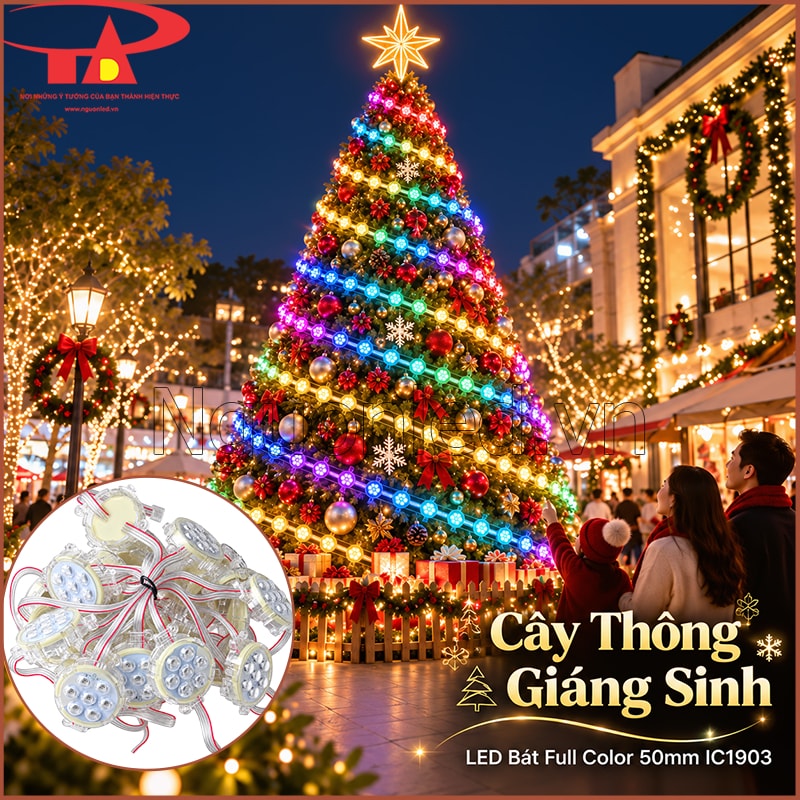

• Dịp Giáng sinh, Tết hay những ngày hội tại khu vui chơi là lúc các công trình này thường được sử dụng nhiều hơn. Tùy chủ đề, cổng chào có thể giữ một gam màu xuyên suốt hoặc thay đổi màu theo chương trình đã chọn. Những khu vực chụp ảnh có thêm phông nền bằng ánh sáng, trong khi hình dáng cổng và mô hình vẫn là phần trang trí chính.
• Khách có thể tham khảo thêm các dòng đèn LED quảng cáo để lựa chọn sản phẩm phù hợp với từng vị trí trên công trình.

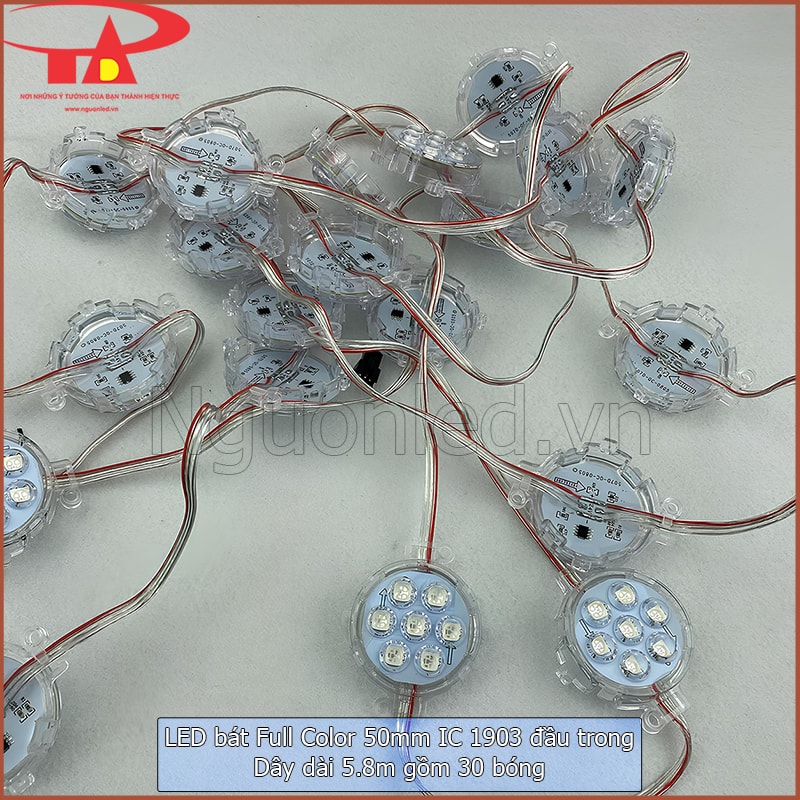

Một Dây LED Bát Full Color 50mm 30 Bóng Dài Khoảng 5,8m

• Một dây gồm 30 bóng, dài khoảng 5,8m. Các bóng được bố trí cách nhau khoảng 200mm tính từ tâm bóng này đến tâm bóng kế tiếp, tương ứng khoảng hở 150mm giữa hai mép bóng.
• Một dây 30 bóng có 29 khoảng cách giữa các tâm bóng. Với khoảng cách khoảng 200mm, chiều dài từ tâm bóng đầu đến tâm bóng cuối xấp xỉ 5,8m. Đây là phần chiều dài dùng để dự trù vị trí các điểm sáng, chưa tính phần dây điện kéo ra ở hai đầu.

• Trước khi mua, khách có thể lấy chiều dài đoạn cần trang trí chia cho khoảng 5,8m để ước tính số dây. Chẳng hạn, một đoạn dài khoảng 10m sẽ cần dự trù hai dây 30 bóng. Sau đó, căn cứ vào hình dáng công trình và vị trí bóng đầu, bóng cuối để xác định số lượng sử dụng thực tế.
• Với những đoạn uốn cong hoặc có nhiều góc chuyển hướng, nên tính theo chiều dài đường đi của dãy bóng thay vì đo khoảng cách thẳng giữa hai đầu. Cách này giúp dự trù số dây sát với vị trí trang trí và hạn chế thiếu bóng khi triển khai.

Hướng Dẫn Lắp Đặt LED Bát 50mm Full Color IC 1903

• LED bát Full Color 50mm IC1903 có thể lắp nổi hoặc lắp âm, tùy theo bề mặt trang trí và phần bóng muốn để lộ ra ngoài.
• Lắp nổi: Bóng được đặt trực tiếp trên bề mặt, để lộ mặt bóng và phần thân. Cách lắp này không cần khoét lỗ để đưa thân bóng vào phía sau bề mặt. Trước khi thi công, cần kiểm tra cách cố định bóng thực tế cho phù hợp với vị trí lắp.

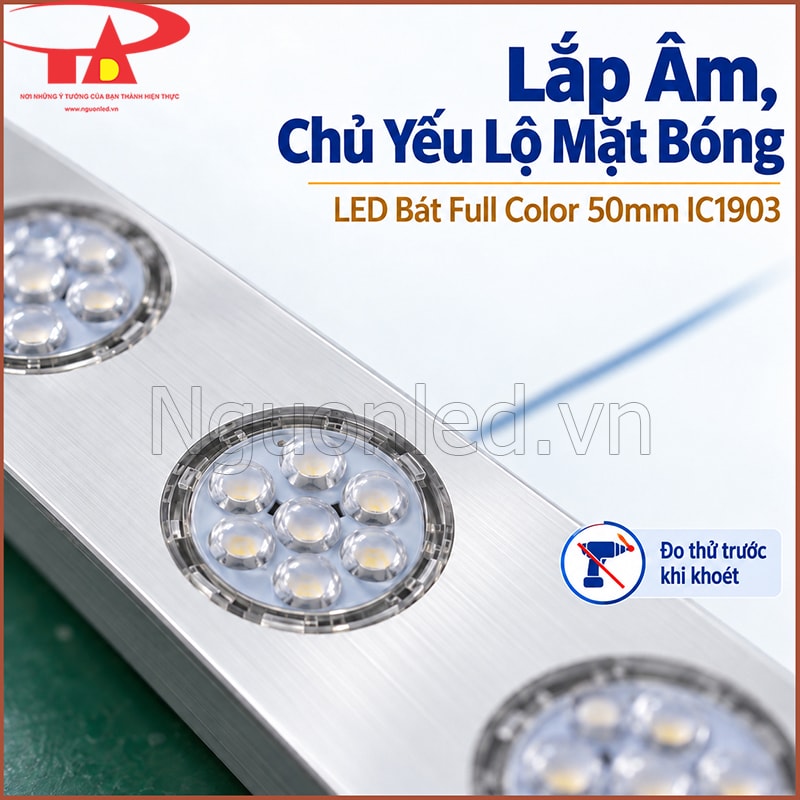

• Lắp âm: Phần thân bóng nằm phía sau bề mặt trang trí, chủ yếu để lộ mặt bóng ra ngoài. Kiểu lắp này giúp các điểm sáng nằm gọn trên mặt công trình, không để phần thân bóng nhô ra như khi lắp nổi.

• Sản phẩm có kích thước lắp/khoan Ø50mm theo thông số. Trước khi thi công, cần bố trí thử các bóng, lấy dấu vị trí và đối chiếu kích thước thực tế của phần thân với lỗ lắp. Nên lắp thử một bóng để kiểm tra độ vừa vặn trước khi khoan hàng loạt, tránh trường hợp lỗ quá nhỏ hoặc quá rộng so với sản phẩm.

Tính Công Suất Nguồn Theo Số Bóng

• Để dự trù nguồn điện, cần xác định tổng số bóng sử dụng. Mỗi bóng có công suất 1,68W ở điện áp 24V DC.
  • Tổng công suất (W) = Số bóng × 1,68W
• Ví dụ, một dây 30 bóng có công suất:
  • 30 × 1,68W = 50,4W
• Ở điện áp 24V DC, dòng điện tương ứng khoảng 2,1A. Khi chọn nguồn, cần sử dụng đúng điện áp và có công suất dự phòng phù hợp, không chọn nguồn chỉ vừa bằng mức tiêu thụ của dây LED.

• Nếu sử dụng điện lưới 220V AC, cần dùng bộ nguồn phù hợp để chuyển xuống 24V DC. Không cấp trực tiếp điện 220V vào dây LED.
• Nếu công trình sử dụng nhiều dây, hãy tính công suất theo tổng số bóng thay vì chỉ tính riêng từng dây. Đồng thời, cần kiểm tra khả năng đáp ứng của nguồn và mạch điều khiển, nhất là khi nhiều bóng cùng hoạt động ở mức công suất cao.

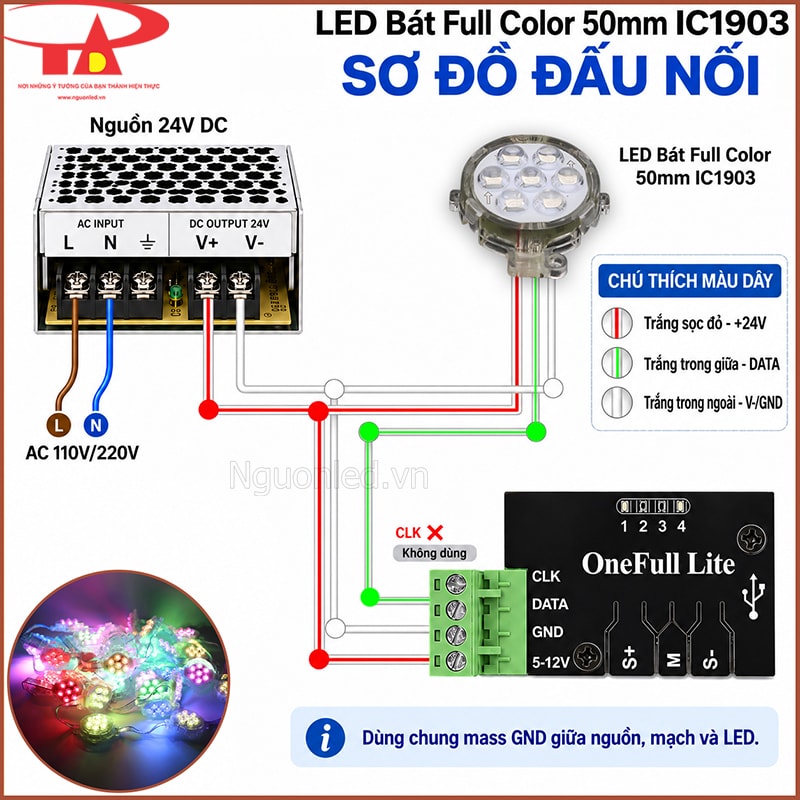

Đấu Đúng Ba Dây Và Chạy Thử

• Trước khi đấu nối, cần ngắt điện và đối chiếu màu dây, vị trí cùng ký hiệu trên bóng thực tế. Sản phẩm sử dụng ba dây với chức năng như sau:
  • Dây trắng sọc đỏ (+24V): Kết nối với cực dương của nguồn 24V DC.
  • Trắng trong ở giữa (DATA): Kết nối với đầu ra tín hiệu của mạch điều khiển tương thích IC1903.
  • Dây trắng trong ngoài cùng (V−/GND): Kết nối với cực âm tương ứng. Cực âm của nguồn và điểm GND trên mạch điều khiển cần được kết nối đúng theo hướng dẫn của mạch.

• Hai dây trắng trong dễ bị nhầm lẫn, vì vậy không nên xác định chức năng chỉ bằng màu vỏ. Cần kiểm tra đúng vị trí và ký hiệu trước khi kết nối, đặc biệt không đấu dây DATA vào cực nguồn.
• Sau khi hoàn tất, kiểm tra lại các đầu nối và điện áp 24V DC cấp cho bóng. Điện áp cấp cho mạch điều khiển phải đúng thông số của mạch, không mặc nhiên cấp 24V cho mạch chỉ vì bóng sử dụng điện áp này. Sau đó mới cấp điện để chạy thử.

• Nên trải dây và chạy thử trước khi cố định lên công trình, quan sát khả năng phát sáng, đổi màu và chạy hiệu ứng của các bóng. Nếu hoạt động chưa đúng, hãy ngắt nguồn để kiểm tra lại kết nối.
• Khi sản phẩm đã hoạt động bình thường, tiến hành cố định bóng theo vị trí dự kiến. Các đầu nối và mối nối điện cần được bảo vệ phù hợp với môi trường lắp đặt, đặc biệt tại những khu vực ngoài trời hoặc có khả năng tiếp xúc với nước.

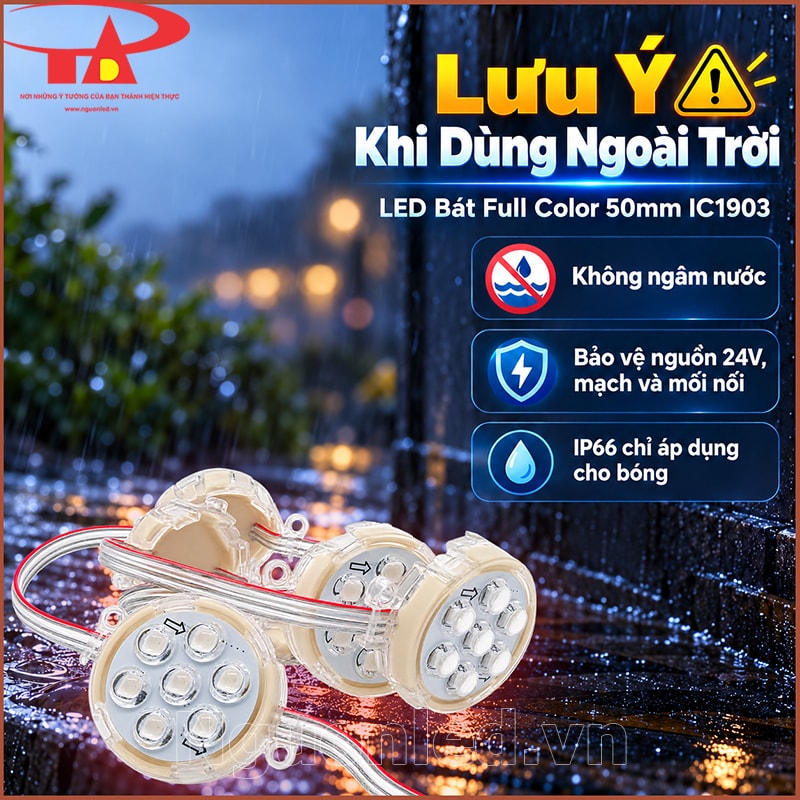

IP66 Và Lưu Ý Khi Dùng Ngoài Trời

• Bóng có cấp bảo vệ IP66, giúp ngăn bụi xâm nhập và chống nước phun mạnh. Nhờ đó, bóng có thể sử dụng tại các vị trí trang trí ngoài trời như biển hiệu, cổng chào hoặc công trình có khả năng tiếp xúc với mưa. Tuy nhiên, IP66 không đồng nghĩa với chống nước tuyệt đối; không sử dụng bóng trong điều kiện ngâm nước.

• Vỏ bóng làm từ nhựa PC, nhiệt độ hoạt động theo thông số từ −30°C đến 60°C. Tuổi thọ khoảng 30.000 giờ, là thông số tham khảo của sản phẩm, không phải cam kết bóng sẽ hoạt động đủ thời gian này trong mọi điều kiện sử dụng.
• Khi lắp ngoài trời, cần chú ý đến toàn bộ hệ thống điện chứ không chỉ riêng bóng LED. Nguồn 24V, mạch điều khiển, đầu dây và các mối nối phải được bảo vệ phù hợp với môi trường lắp đặt. Cấp IP66 của bóng không mặc nhiên áp dụng cho những bộ phận này; nước xâm nhập tại một mối nối vẫn có thể gây chập điện hoặc làm hệ thống hoạt động không đúng.

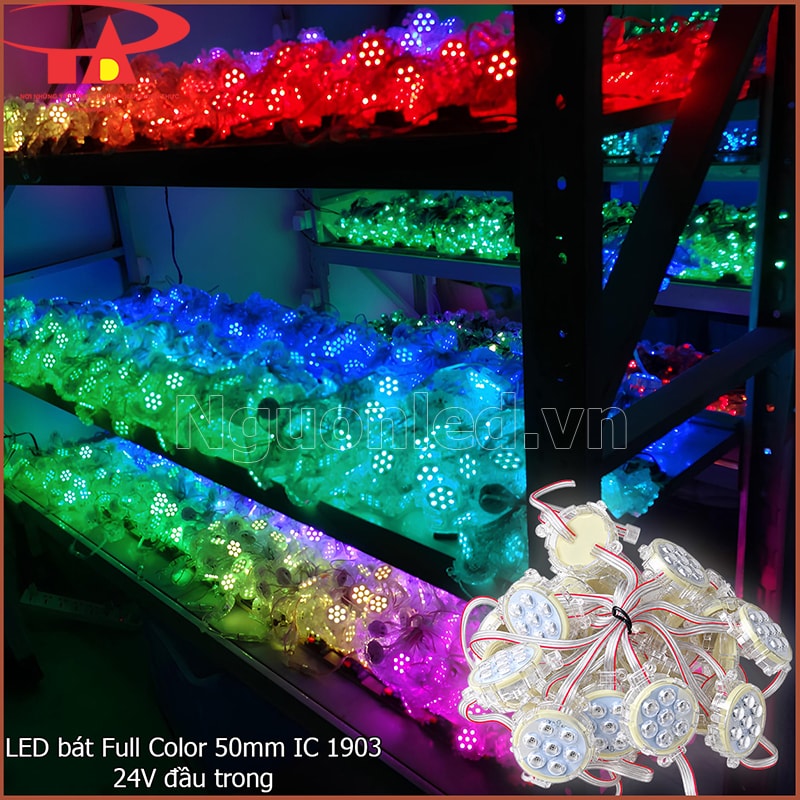

Hỗ Trợ Kiểm Tra Sản Phẩm Trước Khi Giao Tại An Đức Phát

• Trước khi giao hàng, An Đức Phát hỗ trợ kiểm tra khả năng phát sáng và chạy hiệu ứng của sản phẩm. Quý khách cũng có thể trao đổi để đối chiếu đúng mẫu bóng, tình trạng dây và đầu nối, hạn chế nhầm lẫn khi nhận hàng và chuẩn bị thi công.
• Nếu chưa xác định được phụ kiện cần dùng, khách có thể gửi thông tin công trình hoặc hình ảnh sản phẩm đang sử dụng để được hỗ trợ lựa chọn phù hợp.Thông tin các dòng đèn và phụ kiện khác được giới thiệu tại Nguonled.vn
