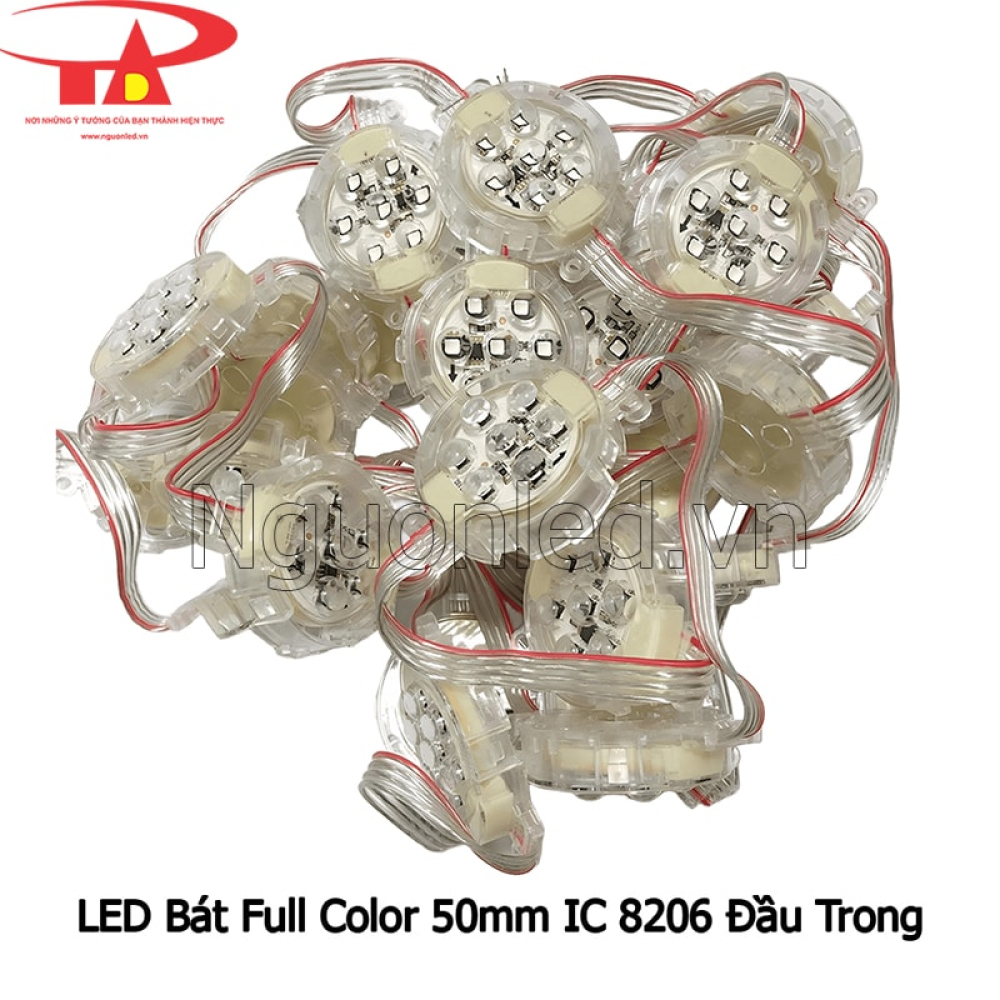

Led bát full color 50mm IC 8206 đầu trong

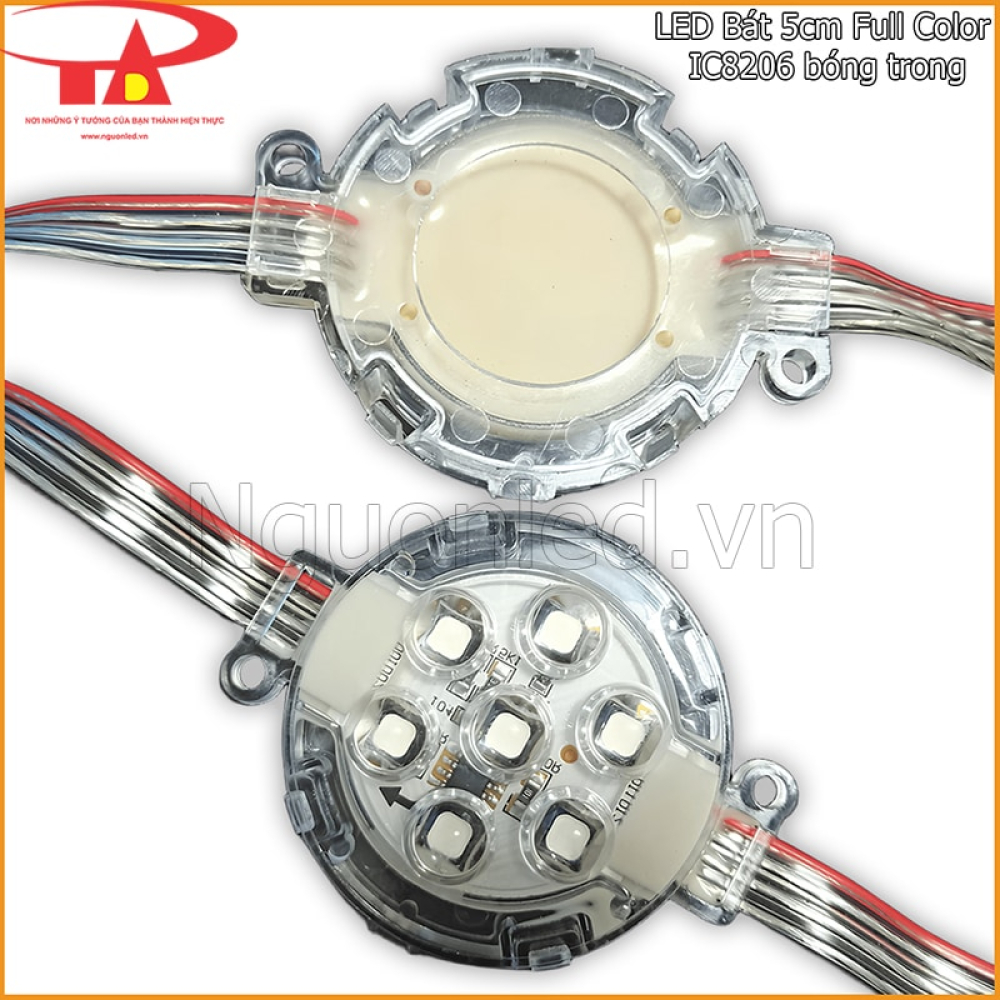

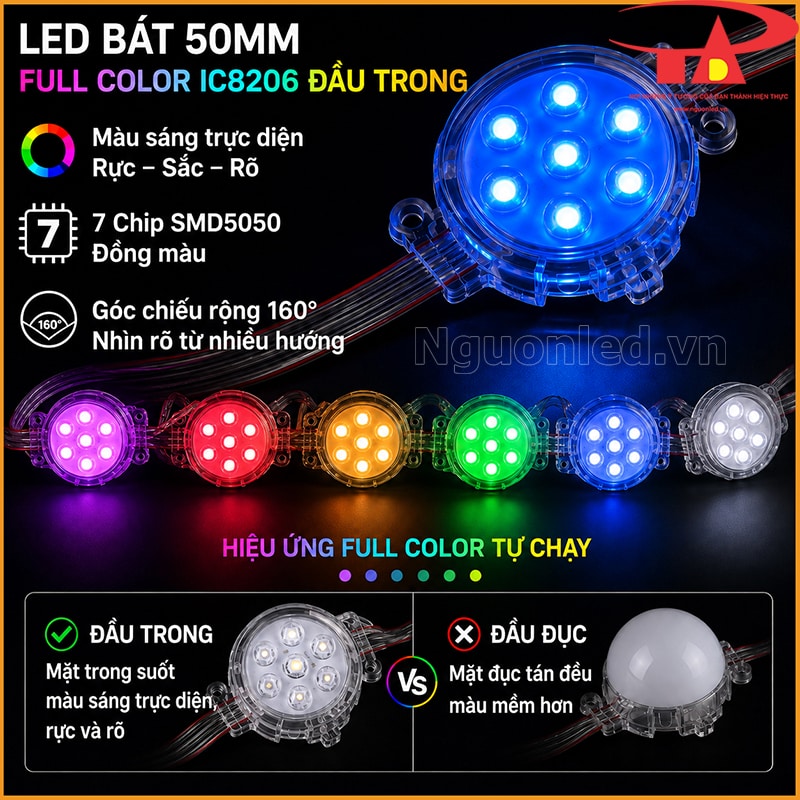

Mặt Trong 7 Chip Cho Điểm Màu Rực Và Rõ Trên Bóng F50

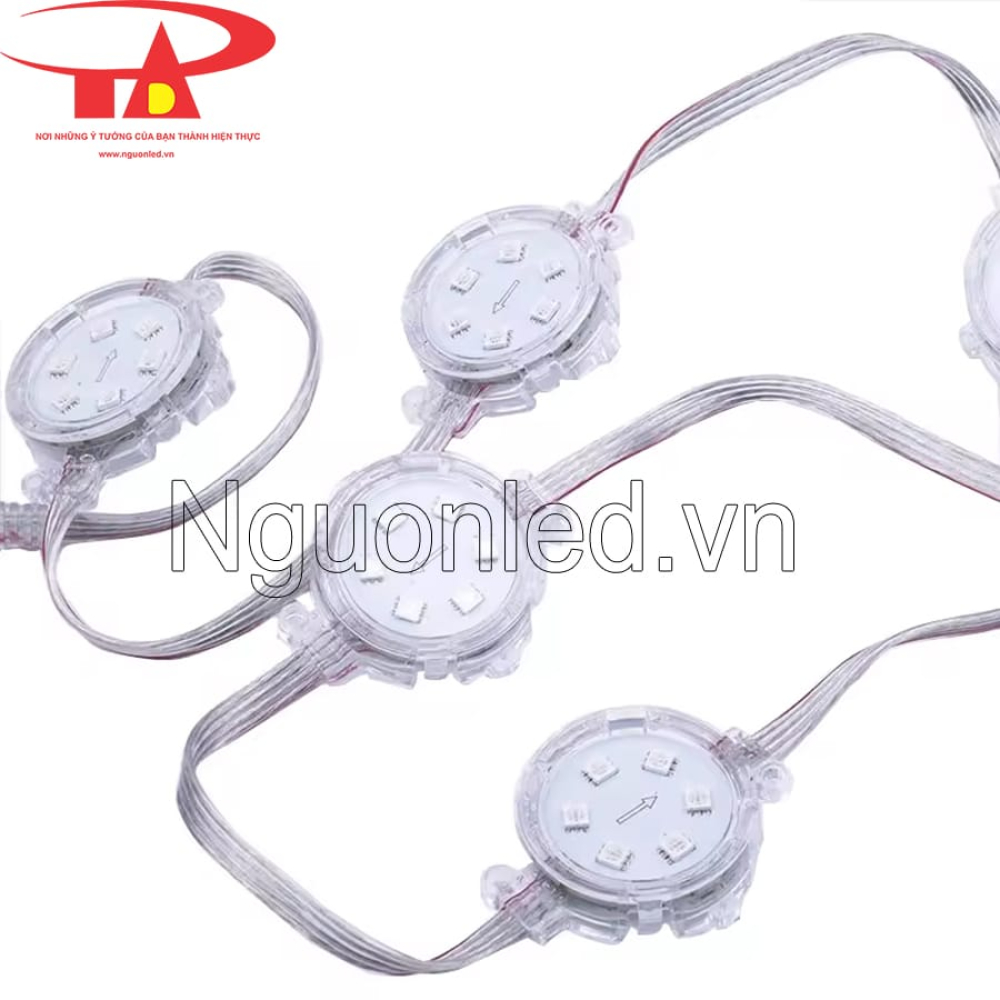

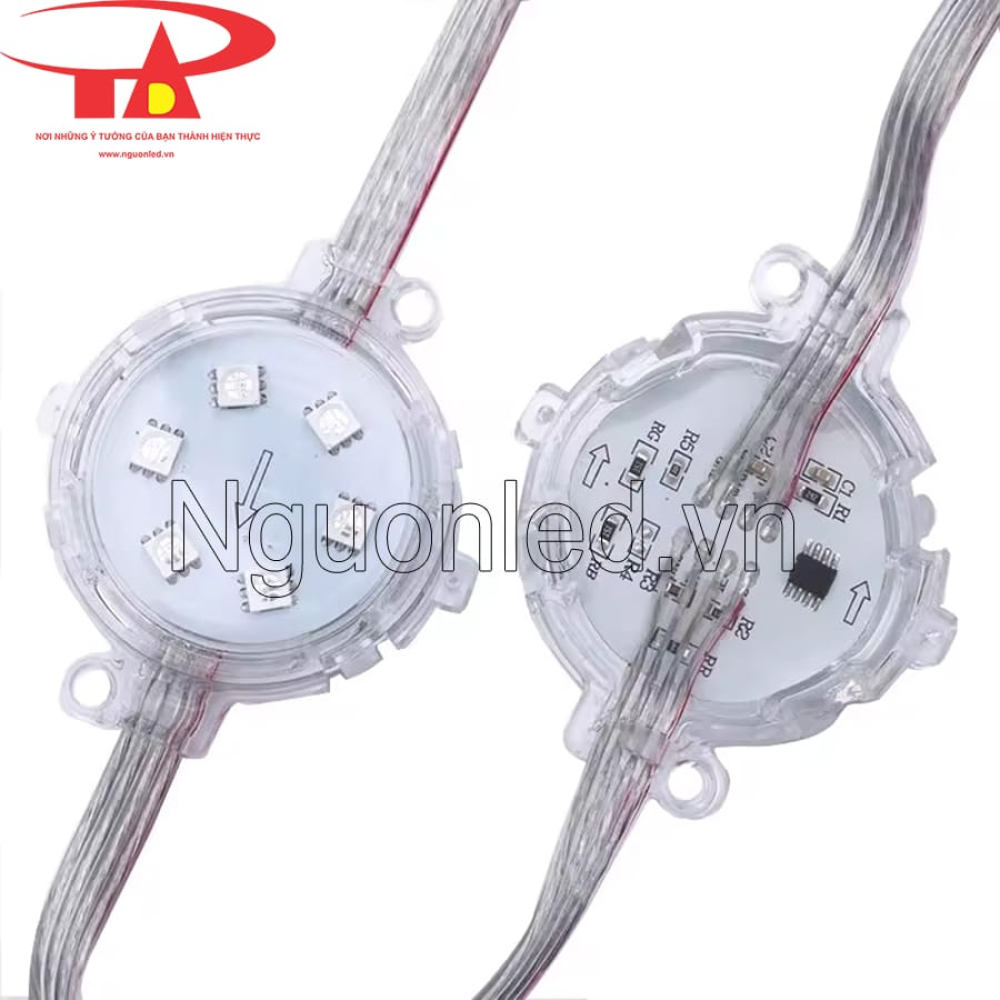

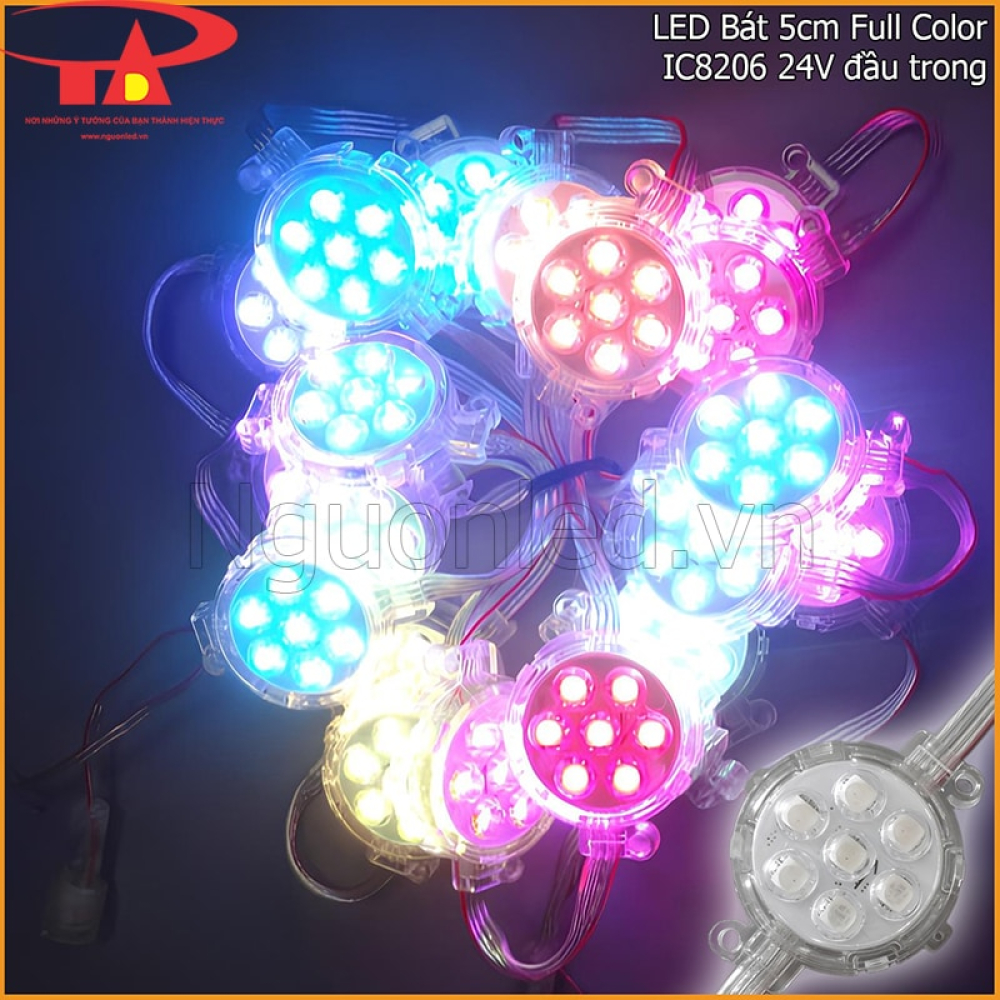

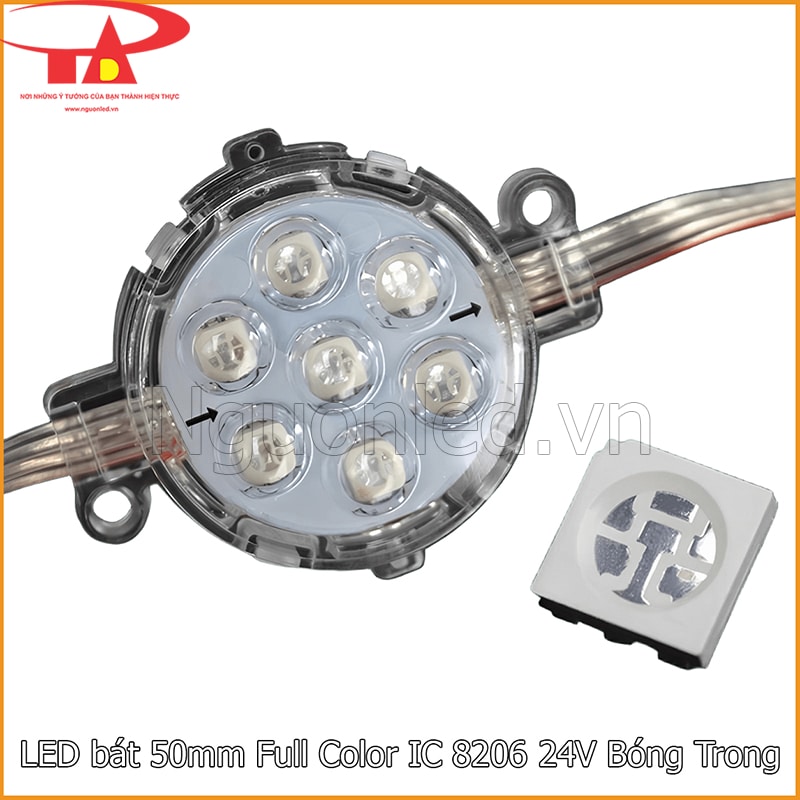

7 Chip SMD 5050 Hiện Rõ Qua Mặt Nhựa Trong

• Nhìn vào mặt bóng là thấy ngay cụm 7 chip SMD 5050 nằm phía sau lớp nhựa trong. Mặt bóng Ø50mm khá lớn nên cụm chip không bị che khuất, đây cũng là dấu hiệu dễ nhận biết nhất của phiên bản đầu trong.
• Trên thị trường, khách còn hay gọi kiểu này là bóng trong hoặc nắp trong. Đầu trong thấy rõ chip LED; đầu đục thì phía trước có lớp chụp trắng sữa nên phần chip bên trong không lộ ra như vậy.

Mặt Trong Cho Màu Sáng Trực Diện Và Cảm Giác Rực Hơn

• Bật đèn lên sẽ thấy màu đi thẳng qua mặt nhựa trong. Đỏ, tím, xanh dương, xanh lá, vàng cam hay trắng hiện thành từng điểm khá rõ; lúc chạy đuổi, đường màu chuyển từ bóng này sang bóng khác nên nhìn trực diện có cảm giác rực và sắc hơn. Góc chiếu 160° giúp màu vẫn dễ quan sát khi đứng lệch sang hai bên.
• Đầu đục lại cho một kiểu nhìn khác. Lớp chụp trắng sữa làm ánh sáng tán ra đều hơn trên mặt bóng, màu vì thế mềm hơn. Quang thông của hai kiểu như nhau, phần khác biệt chủ yếu nằm ở cách ánh sáng đi qua mặt bóng và cảm giác khi nhìn thực tế.

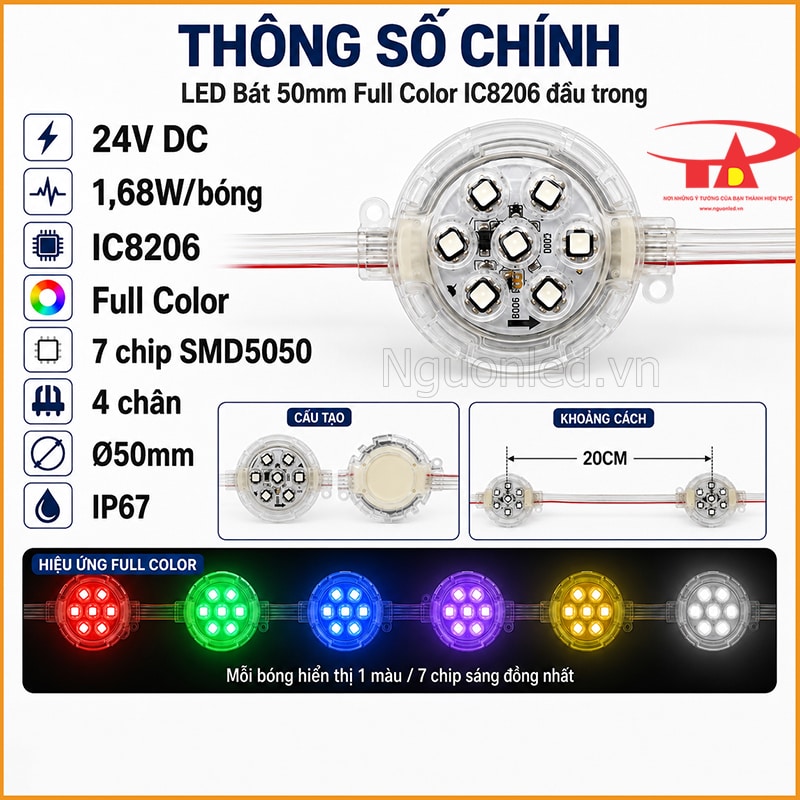

Thông Số Kỹ Thuật LED Bát Full Color 50mm IC 8206 Đầu Trong

• Tên sản phẩm: LED bát Full Color 50mm IC 8206 đầu trong
• Điện áp hoạt động: 24V DC
• Công suất: 1,68W/bóng
• IC điều khiển: IC 8206
• Chế độ hoạt động: Tự chạy hiệu ứng hoặc kết hợp mạch điều khiển tương thích
• Tính năng: Bỏ lỗi
• Màu ánh sáng: Full Color
• Kiểu đầu: Đầu trong
• Hiệu suất sáng: 60 lm/W
• Nguồn sáng: 7 chip SMD 5050
• Dây kết nối: 4 chân
  • Dây có sọc đỏ: 24V+
  • Dây trắng trong nằm kế bên: GND/âm
  • Hai dây trắng trong còn lại: DATA

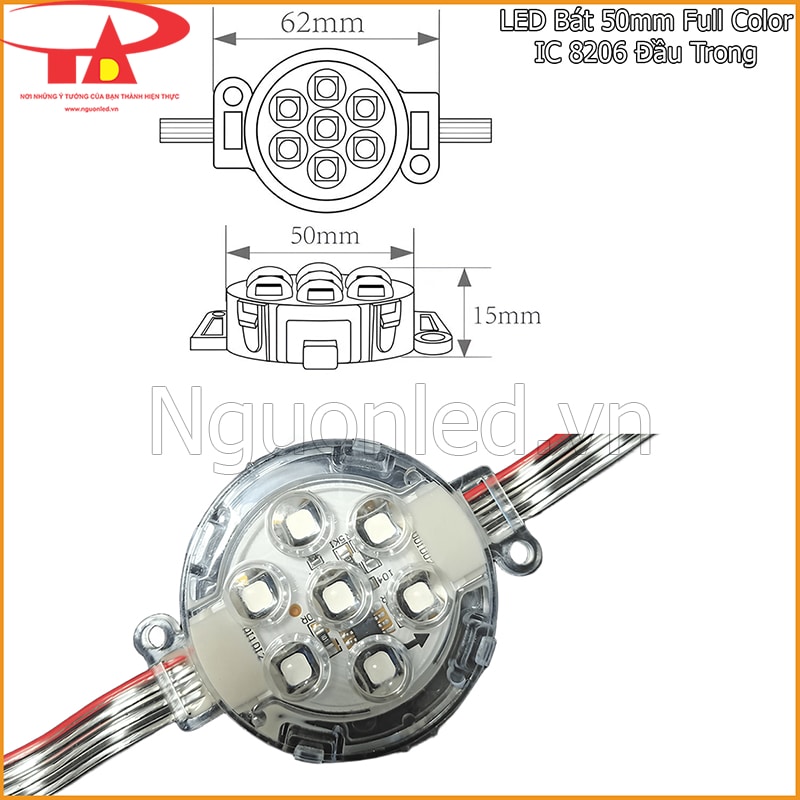

• Kích thước bóng: Ø50mm
• Quy cách: 30 bóng/dây
• Chiều dài dây: Khoảng 5,8m
• Khoảng cách tâm hai bóng: 200mm
• Khoảng hở giữa hai mép bóng: 150mm
• Cấp bảo vệ: IP67
• CRI: 80Ra
• Góc chiếu: 160°
• Tuổi thọ: 30.000 giờ
• Chất liệu: Nhựa PC + LED
• Nhiệt độ hoạt động: -20 đến 60°C
• Tiêu chuẩn: CE, RoHS

Quy cách đóng gói: 1 x Dây 30 bóng đèn LED bát Full Color 50mm IC 8206 đầu trong. Giá trên là của 1 bóng, chưa gồm nguồn hoặc mạch

IC 8206 Tự Chạy, Điều Khiển Và Hỗ Trợ Bỏ Lỗi

Không Dùng Mạch Đèn Vẫn Tự Chạy Hiệu Ứng

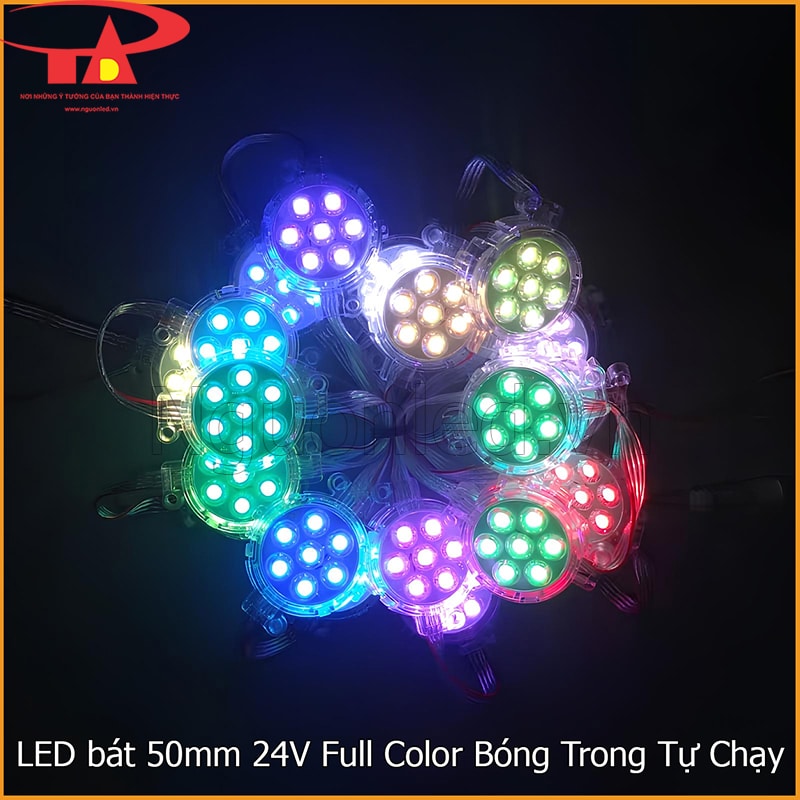

• Cấp đúng 24V là đèn tự chạy. IC 8206 đã có chương trình hiệu ứng bên trong nên nếu công trình chỉ cần đổi màu, chạy đuổi tự động thì không nhất thiết phải gắn thêm mạch.

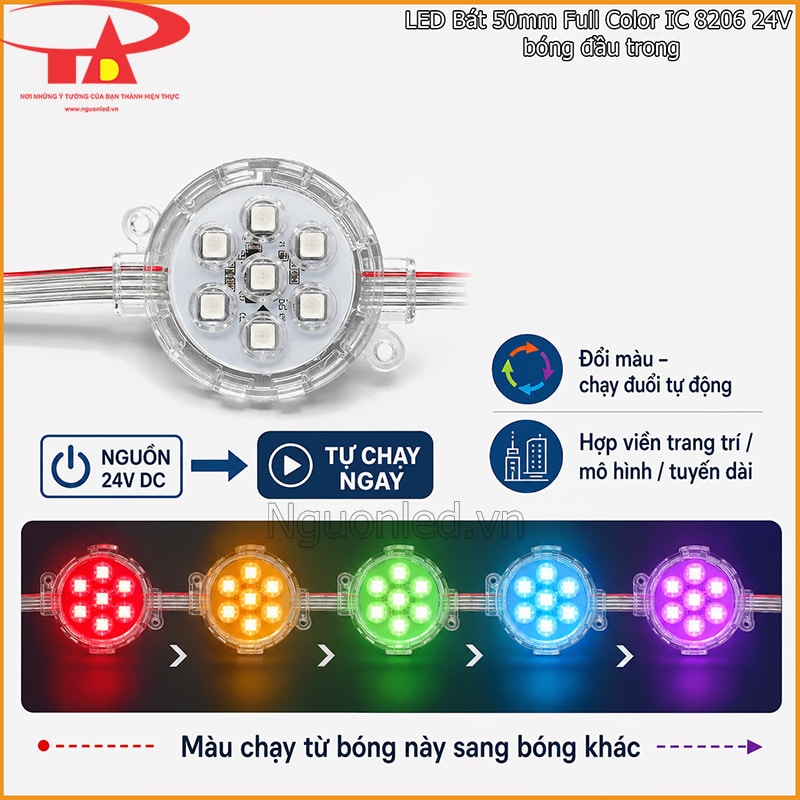

• Khi hoạt động, màu chuyển nối tiếp từ bóng này sang bóng khác, có lúc chạy đuổi nhanh, có lúc đổi màu theo nhịp chậm hơn tùy chương trình đang chạy. Đây là kiểu hiệu ứng thích hợp cho đường viền, mô hình hoặc những tuyến trang trí cần màu thay đổi liên tục mà không phải thao tác thêm.

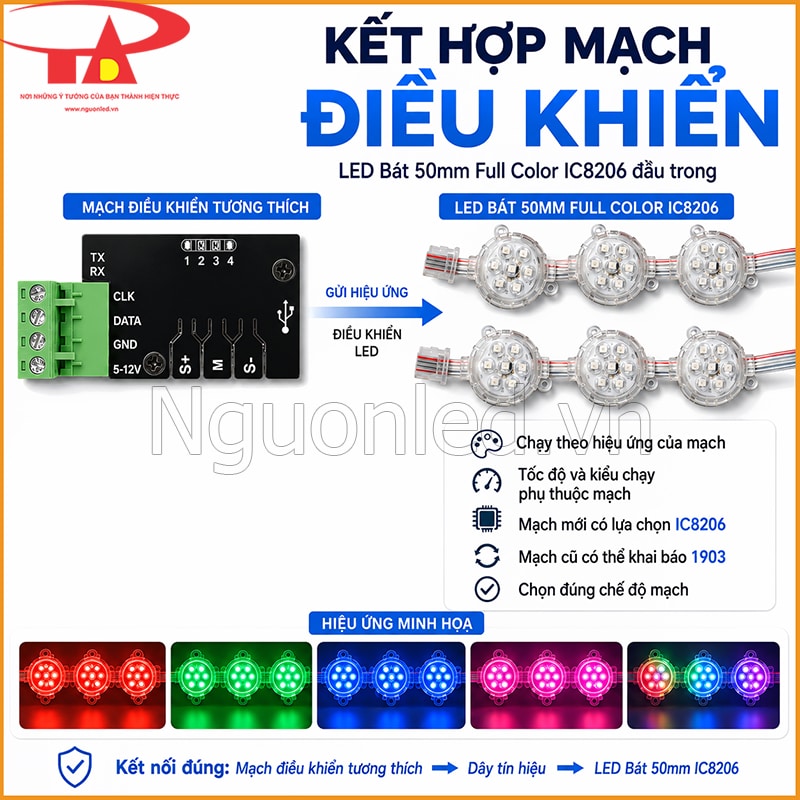

• Muốn chủ động hơn về chương trình thì nối mạch điều khiển tương thích. Lúc này đèn nhận tín hiệu từ mạch và chạy theo hiệu ứng đã cài. Kiểu chạy, tốc độ và cách đổi màu phụ thuộc vào chức năng của mạch; đây cũng là cách thường dùng ở các loại đèn LED quảng cáo cần điều khiển hiệu ứng theo thiết kế.
• IC8206 được phát triển trên nền IC1903 và có thêm khả năng tự chạy khi không gắn mạch ngoài. Một số mạch đời mới đã có lựa chọn IC8206; với một số mạch cơ bản hoặc đời cũ, có thể khai báo 1903 để chạy tương thích. Hai IC này không phải một, vì vậy vẫn cần chọn chế độ theo đúng loại mạch đang dùng.

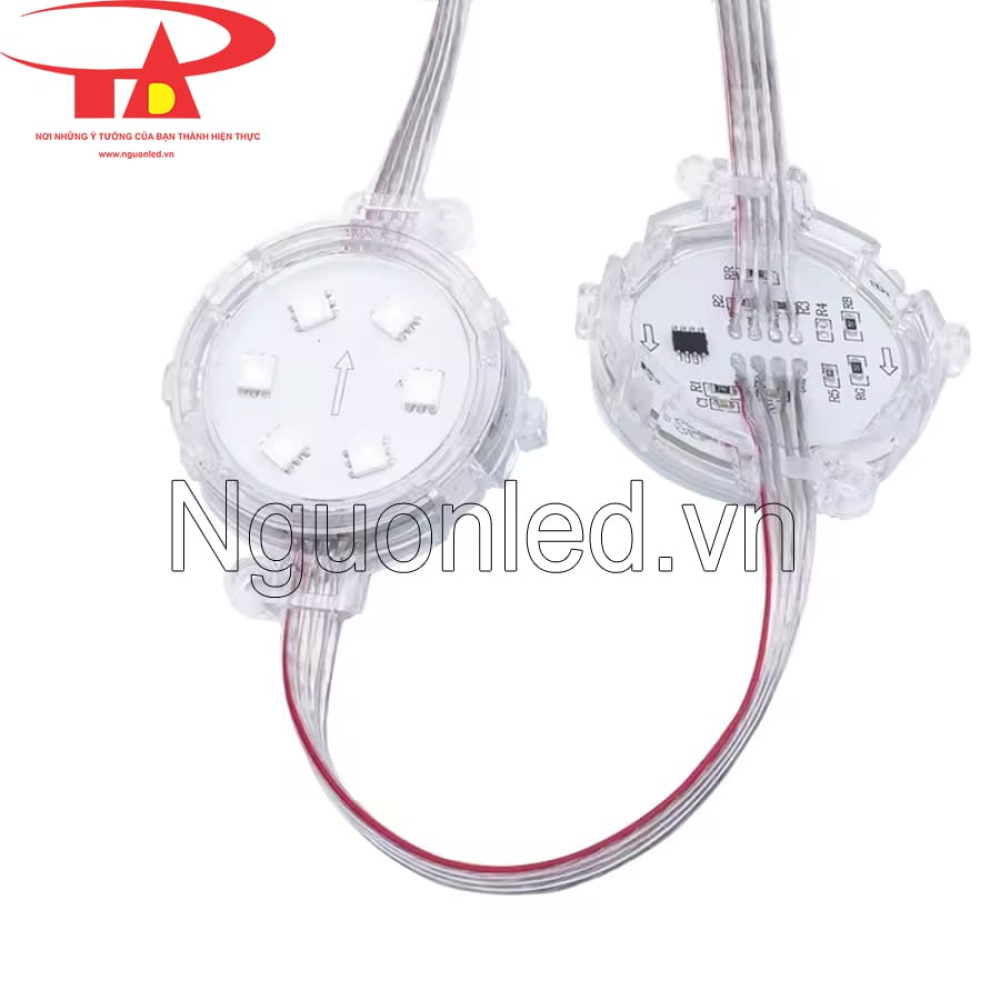

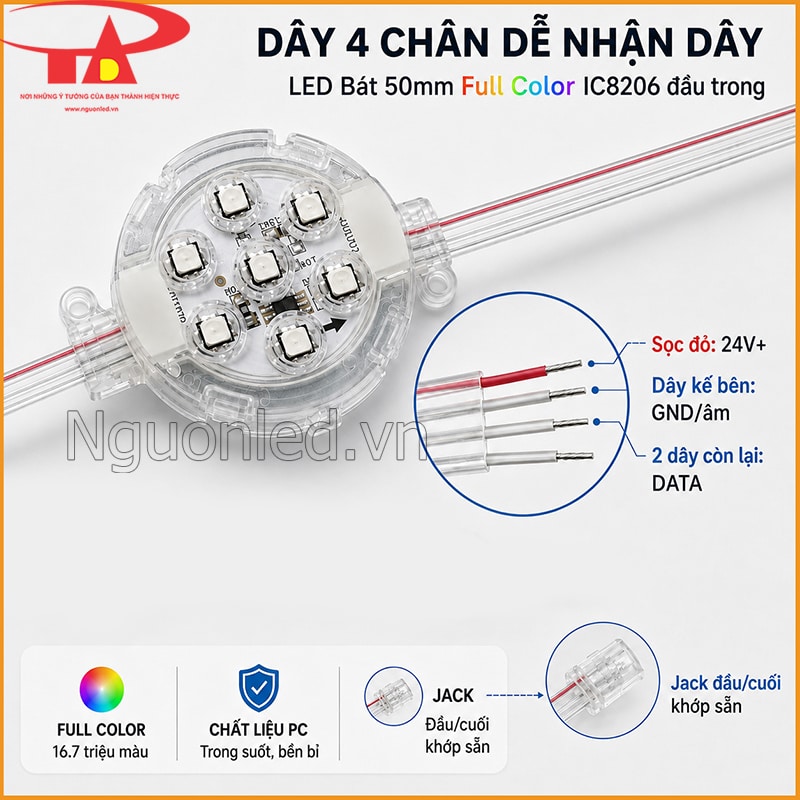

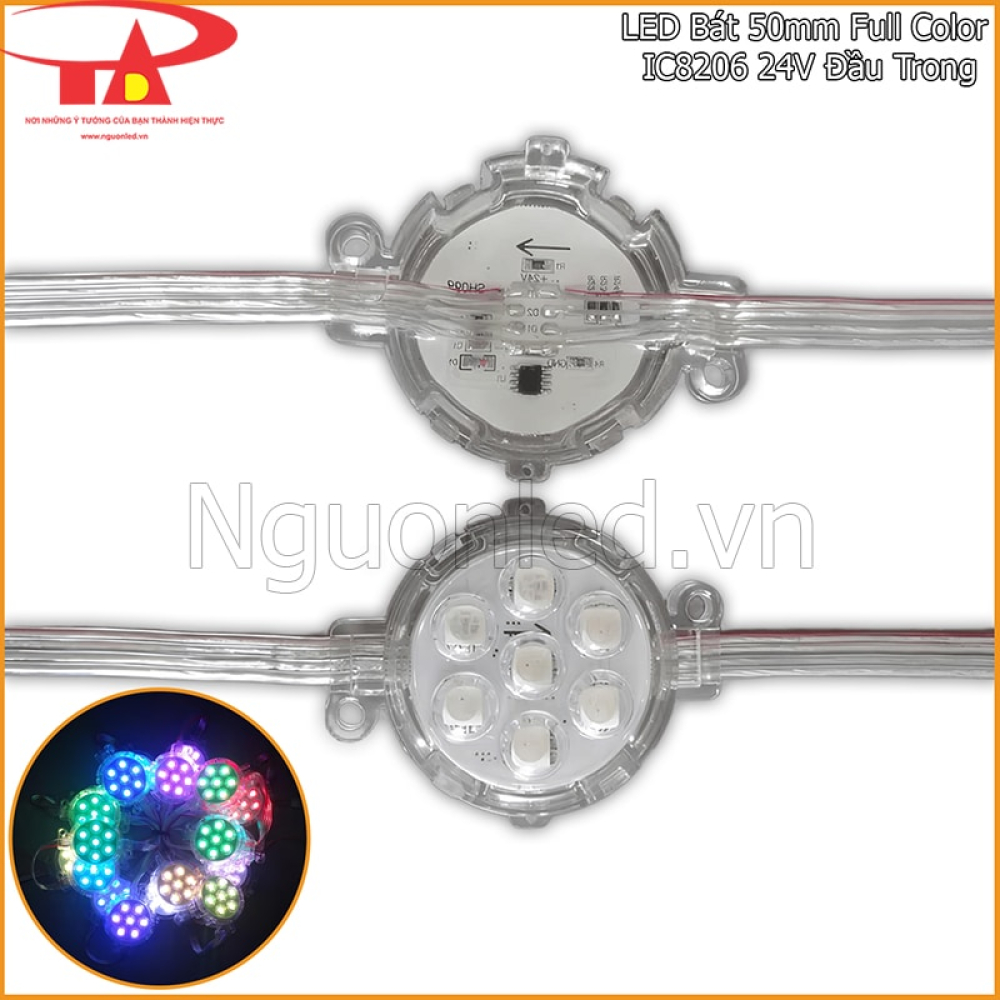

Dây 4 Chân, Hai DATA Và Tính Năng Bỏ Lỗi

• Nhìn vào bộ dây có thể phân biệt khá nhanh:
  • Dây có sọc đỏ: 24V+
  • Dây trắng trong nằm ngay kế bên: GND/âm
  • Hai dây trắng trong còn lại: DATA
• Jack đầu và cuối đã làm khớp sẵn. Khi nối thêm dây, không cần chia DATA chính hay DATA phụ.
• Nếu dùng mạch điều khiển, hai dây DATA được nhập về cùng một tín hiệu để chạy song song. IC8206 có thêm tính năng bỏ lỗi; trong một số trường hợp lỗi mà IC xử lý được, tín hiệu vẫn có thể tiếp tục truyền sang những bóng phía sau.

• Bỏ lỗi không có nghĩa hệ thống bỏ qua được mọi hư hỏng. Mất 24V, mất GND, đứt dây, hỏng jack hoặc nguồn gặp sự cố vẫn có thể làm một đoạn hay cả tuyến ngừng chạy. Khi gặp lỗi, nên kiểm tra riêng nguồn, dây nối và tín hiệu để tìm đúng nguyên nhân.

Bố Trí Bóng LED Bát Full Color 50mm IC 8206 Trên Các Tuyến

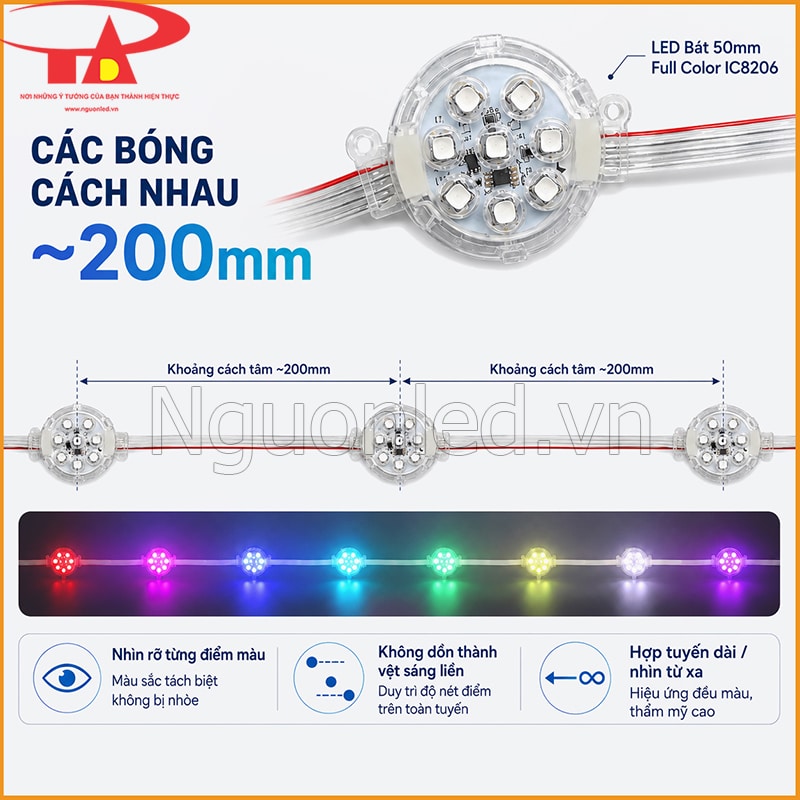

Các Bóng Cách Nhau Khoảng 200mm

• Trải một dây ra thẳng sẽ thấy các bóng không nằm sát nhau. Khoảng cách tâm hai bóng vào khoảng 200mm, nên khi lên một tuyến dài vẫn nhìn rõ từng điểm màu riêng, không bị dồn thành một vệt sáng liền.
• Khoảng cách này khá hợp với cổng chào, mô hình lớn, đường viền tòa nhà hoặc những công trình nhìn từ xa. Nếu cần loại điểm nhỏ hơn, bố trí thật dày hoặc muốn làm các chi tiết nhỏ, nhóm bóng LED đúc F5, F8 và LED ruồi sẽ dễ bố trí hơn so với bóng 50mm.

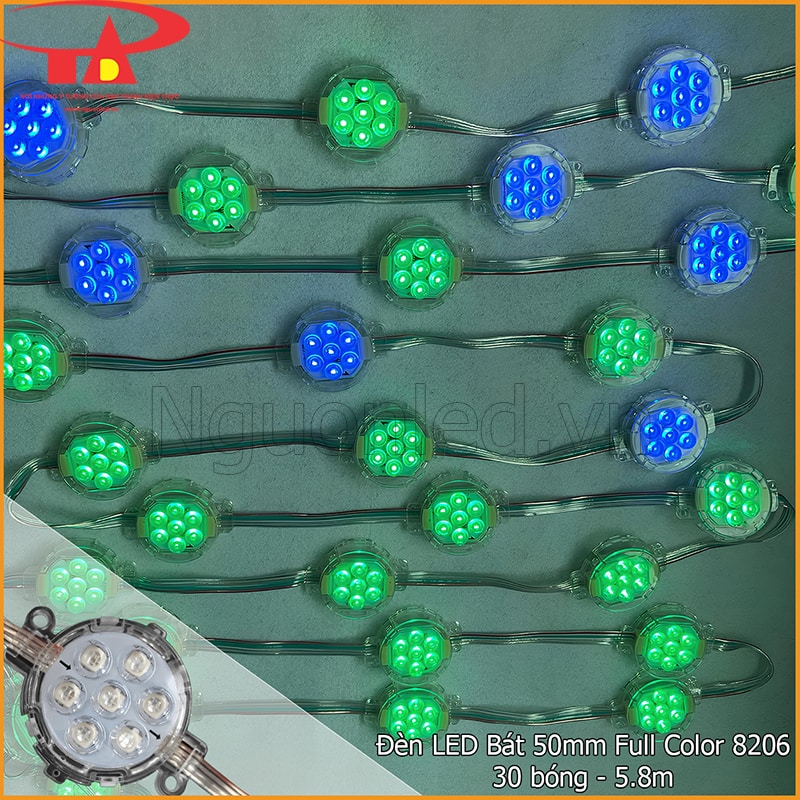

Một Dây Có 30 Bóng, Dài Khoảng 5,8m

• Một dây gồm 30 bóng, chiều dài khoảng 5,8m. Biết trước chiều dài tuyến cần làm thì có thể lấy quy cách này để ước lượng số dây, sau đó căn lại theo từng cạnh, từng tầng hoặc từng cụm của công trình.
• Chẳng hạn một mặt dựng có nhiều tầng hoặc một cổng chào chia thành hai trụ và phần vòm thì nên tính từng đoạn riêng. Làm như vậy lúc đưa nguồn, nối tín hiệu hay xử lý từng khu vực cũng dễ hơn, không phải gom tất cả thành một tuyến dài.

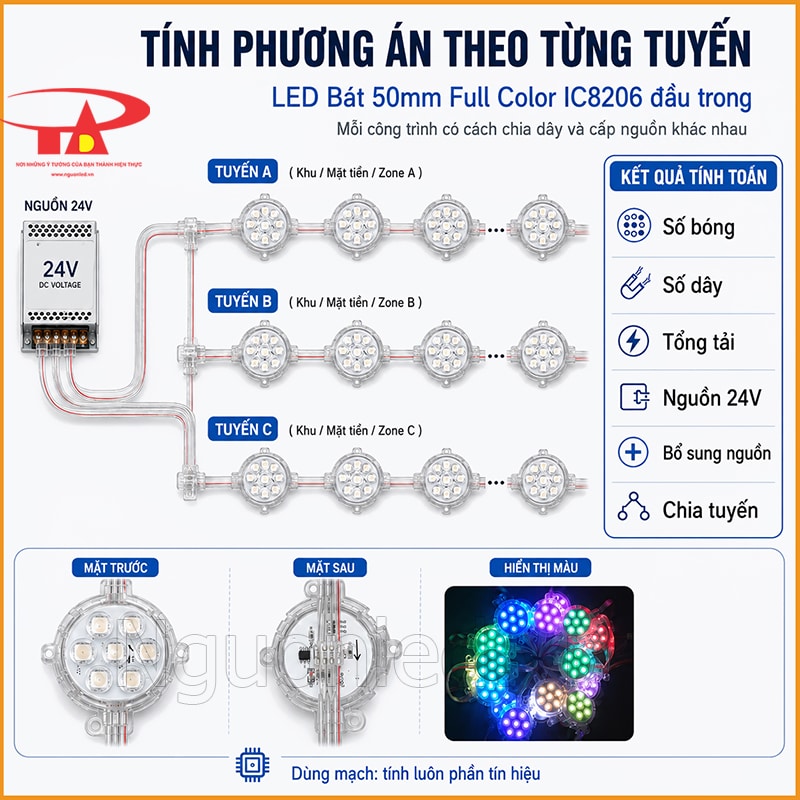

Cấp Nguồn 24V Và Chia Tuyến LED Theo Công Trình

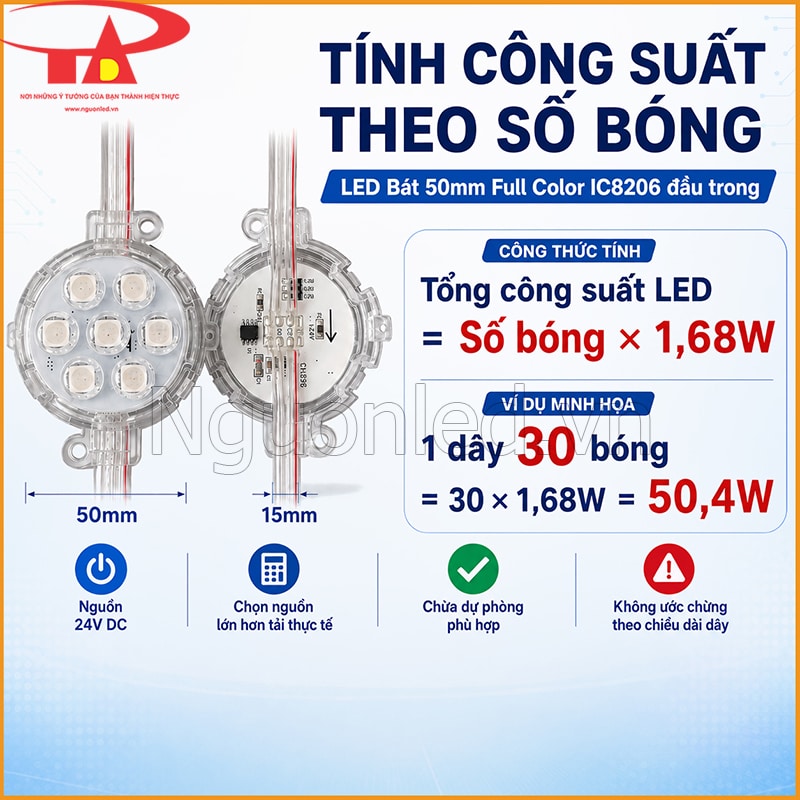

Tính Công Suất Theo Số Bóng Thực Tế

• Phần nguồn nên tính từ số bóng thực tế, không lấy chiều dài dây để ước chừng.
  • Tổng công suất LED = số bóng × 1,68W
• Một dây 30 bóng:
  • 30 × 1,68W = 50,4W
• Như vậy một dây 30 bóng có tải khoảng 50,4W. Nguồn phải là 24V DC và có công suất lớn hơn phần tải tính được, đồng thời chừa thêm dự phòng phù hợp. Không nên chọn nguồn vừa khít 50,4W rồi để chạy sát tải liên tục.

• Công trình nhiều dây nên tính riêng từng nhánh. Chiều dài dây cấp nguồn, tiết diện dây dẫn, số mối nối và vị trí đặt nguồn đều ảnh hưởng đến điện áp ở đoạn cuối, nên không có một mức công suất nguồn cố định áp cho mọi hệ.

Chạy Đường Dài Cần Bổ Sung Nguồn 24V

• Tuyến càng dài, việc dồn nguồn từ một đầu càng không nên làm. Khi số bóng tăng và khoảng cách đến bộ nguồn xa dần, sụt áp trên dây có thể làm những đoạn phía sau nhận điện áp thấp hơn.
• Giữa các dây có hai dây nguồn phụ âm và dương để bổ sung 24V theo từng đoạn hoặc từng nhánh. Điểm cấp thêm đặt ở đâu phải nhìn vào số bóng, chiều dài tuyến, tiết diện dây và vị trí nguồn thực tế. Không cần cố theo một khoảng cách cố định nếu điều kiện mỗi công trình khác nhau.

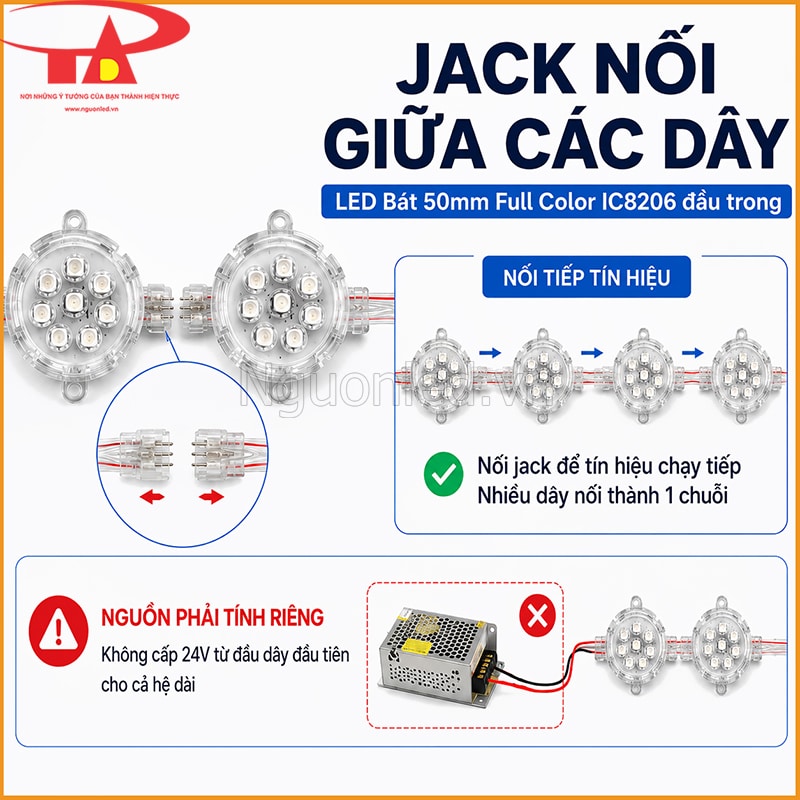

Jack Nối Giữa Các Dây Chủ Yếu Dùng Để Truyền Tín Hiệu

• Jack cuối dây thứ nhất nối với jack đầu dây kế tiếp chủ yếu để đưa tín hiệu chạy tiếp sang dây sau. Nhờ vậy nhiều dây có thể nối thành một chuỗi và chạy cùng hiệu ứng.
• Phần nguồn lại cần tính riêng. Không nên chỉ nối các jack rồi cấp 24V từ đầu dây đầu tiên cho cả một hệ dài.

• Nếu muốn mỗi dây hoạt động riêng, chỉ cần cấp 24V phù hợp cho từng dây và không nối tiếp tín hiệu. Khi đó từng dây sẽ tự chạy chương trình có sẵn của IC 8206.

Hai Cách Lắp Đặt LED Bát Phi 5cm Full Color 8206 Trên Công Trình

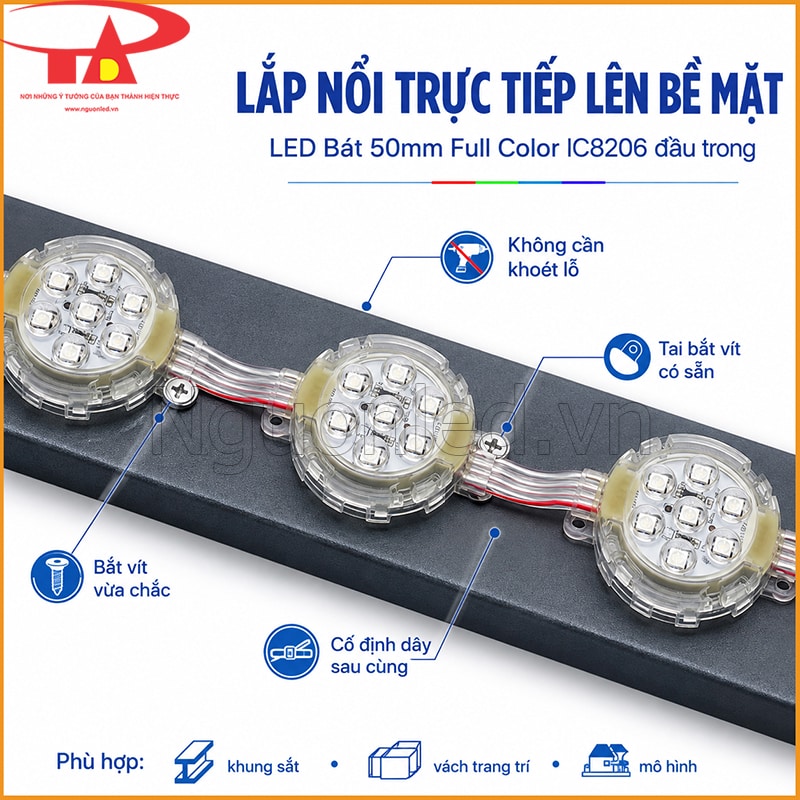

Lắp Nổi – Bắt Bóng Trực Tiếp Lên Bề Mặt

• Không cần khoét lỗ nếu chọn cách lắp nổi. Trải dây theo đường đã lấy dấu, căn lại từng bóng, chạy thử rồi đặt bóng trực tiếp lên bề mặt. Hai tai có sẵn trên thân dùng để bắt vít giữ bóng, phần dây cố định sau cùng.
• Sau khi hoàn thiện vẫn nhìn thấy mặt LED, thân bóng và tai bắt vít. Khung sắt, vách trang trí, mô hình hoặc những bề mặt không cần giấu thân thường dễ thi công theo kiểu này.
• Vít chỉ cần siết vừa chắc. Siết quá tay có thể làm nứt tai nhựa PC; cạnh tôn, mép sắt hoặc đầu vít sắc cũng không nên để tì trực tiếp vào dây.

Lắp Âm – Khoét Lỗ Ø50mm Và Đưa Bóng Từ Phía Sau Ra

• Muốn bên ngoài chỉ thấy phần mặt LED thì lắp âm gọn hơn. Sau khi lấy dấu, khoét lỗ vừa Ø50mm, đưa bóng từ phía sau hoặc phía trong ra phía trước rồi giữ phần thân và dây ở mặt sau.
• Nhìn từ ngoài, phần dây và phần lớn thân bóng được giấu đi, chỉ còn các mặt LED nằm theo đúng đường đã bố trí.
• Khoét lỗ Ø50mm chỉ cần cho cách lắp âm. Lắp nổi thì bắt bóng qua tai vít, không bắt buộc phải khoét bề mặt.

Kiểm Tra Toàn Bộ Dây Trước Khi Cố Định Hoàn Thiện

• Trước khi bắt vít hết tuyến hoặc che phần dây phía sau, nên cho toàn bộ hệ chạy thử. Đi một lượt từ đầu đến cuối để xem bóng có sáng đủ không, màu có chuyển bình thường không và chế độ tự chạy có đúng không. Nếu có mạch điều khiển thì chạy theo mạch luôn, kiểm tra cả jack nối và những điểm bổ sung 24V.
• Cổng cao, mặt dựng, mô hình lớn hay khu vui chơi càng nên làm kỹ bước này. Một bóng không sáng hoặc một jack lỏng phát hiện lúc dây còn mở sẽ dễ xử lý hơn nhiều so với khi công trình đã hoàn thiện và phải tháo ra làm lại.

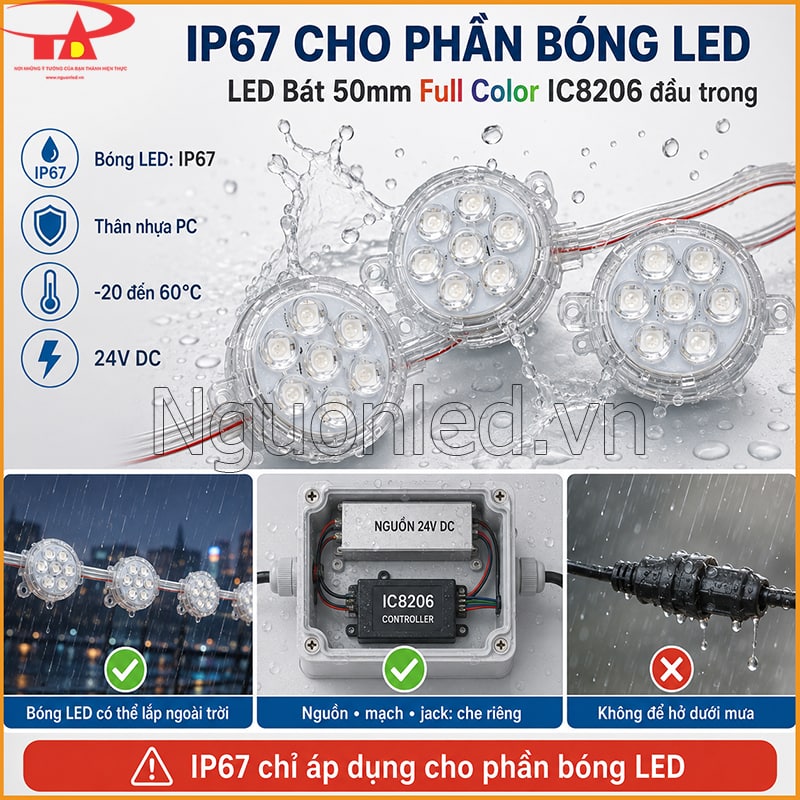

Cấp Bảo Vệ IP67, Phần Điện Vẫn Cần Che Chắn

• IP67 áp dụng cho phần bóng LED. Thân bóng làm bằng nhựa PC, nhiệt độ hoạt động từ -20 đến 60°C. Bộ nguồn, mạch điều khiển, jack đang hở và các điểm đấu điện không vì thế mà tự có cùng mức bảo vệ.
• Lắp ngoài trời vẫn phải che riêng những phần điện này, tránh chỗ đọng nước hoặc vị trí mưa tạt trực tiếp. Nơi đông người nên đặt nguồn và mạch ở chỗ khó chạm tới, giữ dây chắc vào kết cấu và tránh để dây đi qua cạnh kim loại sắc, lối dễ bị giẫm hoặc chỗ có thể bị kéo mạnh.
• Bóng chạy 24V DC, nhưng phía đầu vào của bộ nguồn vẫn là điện lưới. Vì vậy toàn bộ phần nguồn và mối nối vẫn phải được cách điện, che chắn và thi công đúng cách.

Ứng Dụng Thực Tế Của LED Bát Full Color 50mm IC 8206 Đầu Trong

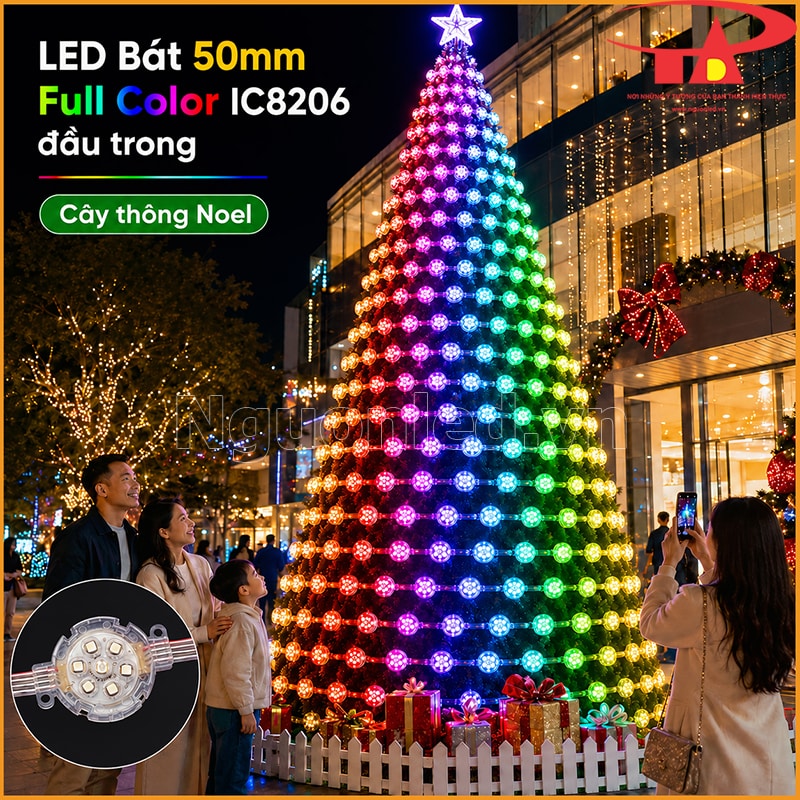

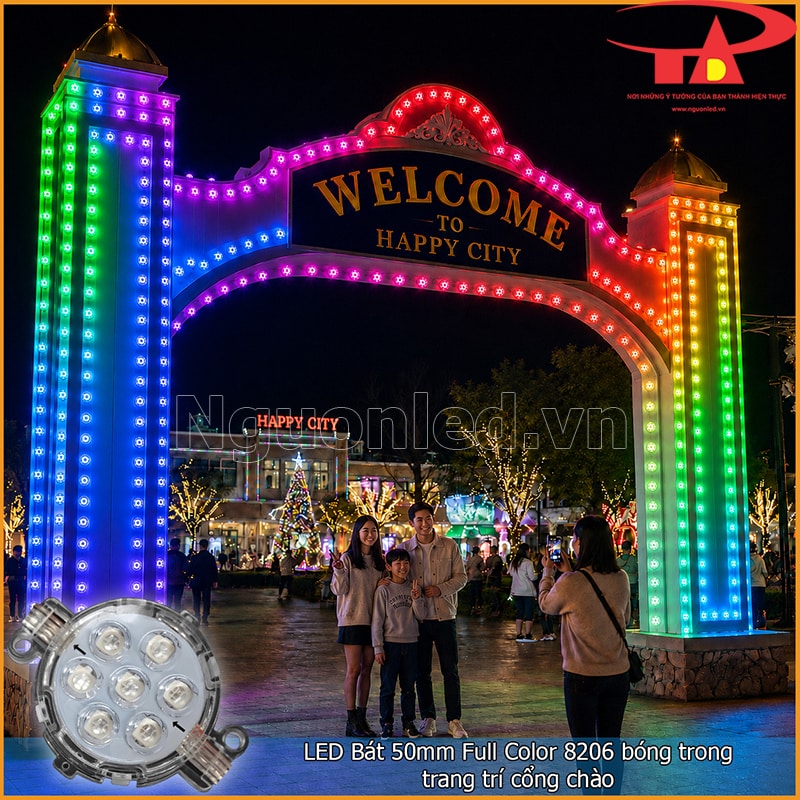

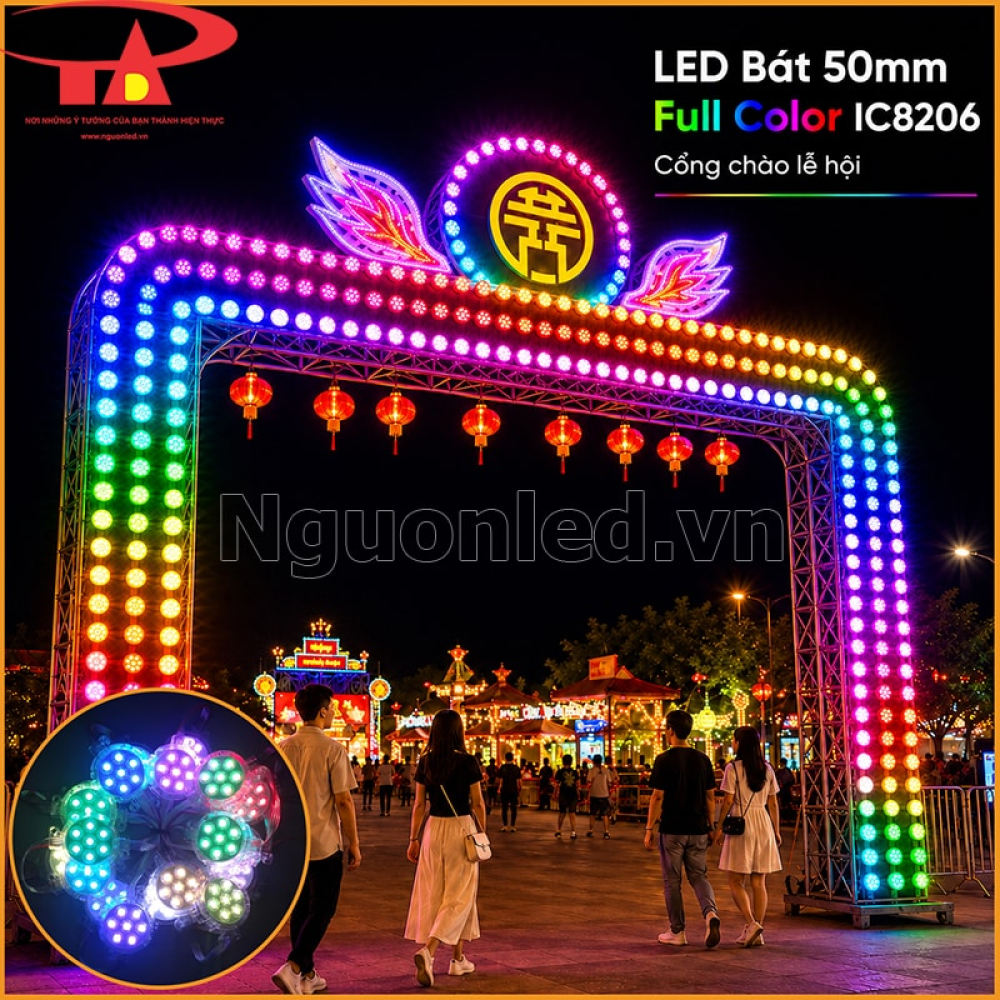

Cây Thông Noel, Cổng Chào Và Mô Hình Lễ Hội

• Từ ngoài cổng nhìn vào, đường màu có thể chạy từ chân trụ lên phần vòm rồi nối tiếp sang phía bên kia. Trên cây thông lớn, chuỗi đèn đi từ chân lên đỉnh hoặc vòng theo từng tầng, đến lúc hiệu ứng chạy đuổi thì cả dáng cây như chuyển động theo đường sáng.

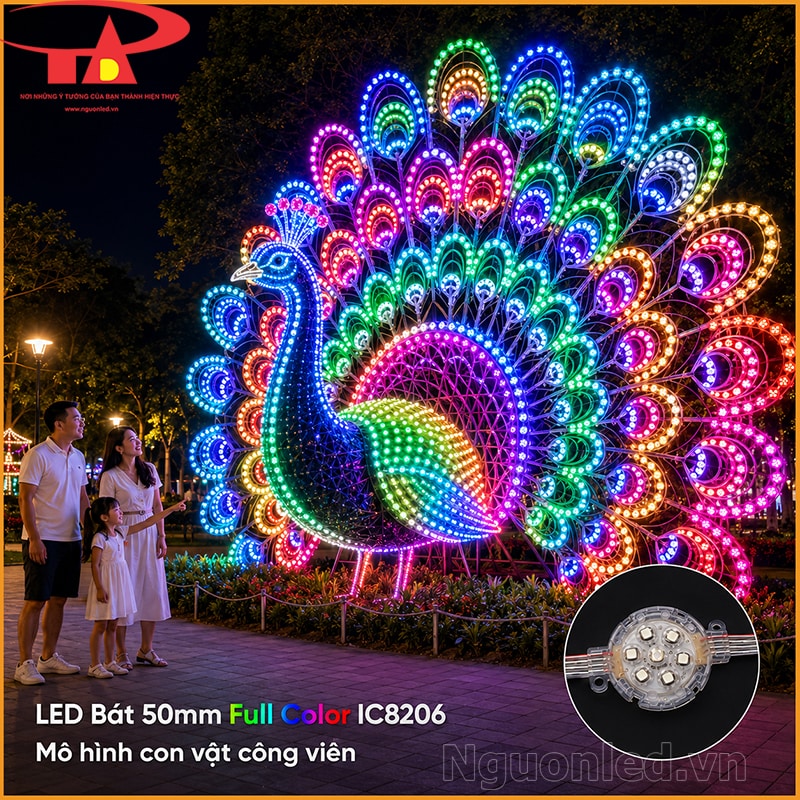

• Mô hình Tết, cụm trang trí theo mùa hay cổng sự kiện cũng có thể đi bóng theo chính bộ khung tạo hình. Các điểm đỏ, xanh, tím, vàng cam thay nhau chạy dọc theo đường nét đã dựng, nên dù đứng cách một khoảng vẫn dễ nhận ra hình dáng của mô hình khi trời tối.

• Đường hầm ánh sáng lại cho cảm giác khác. Các hàng bóng kéo từ cửa vào sâu bên trong, màu chuyển nối tiếp theo chiều dài khiến người đứng ngoài nhìn thấy một lối sáng có chiều sâu; bước vào trong thì ánh sáng chạy dọc hai bên làm không khí lễ hội rõ hơn hẳn.

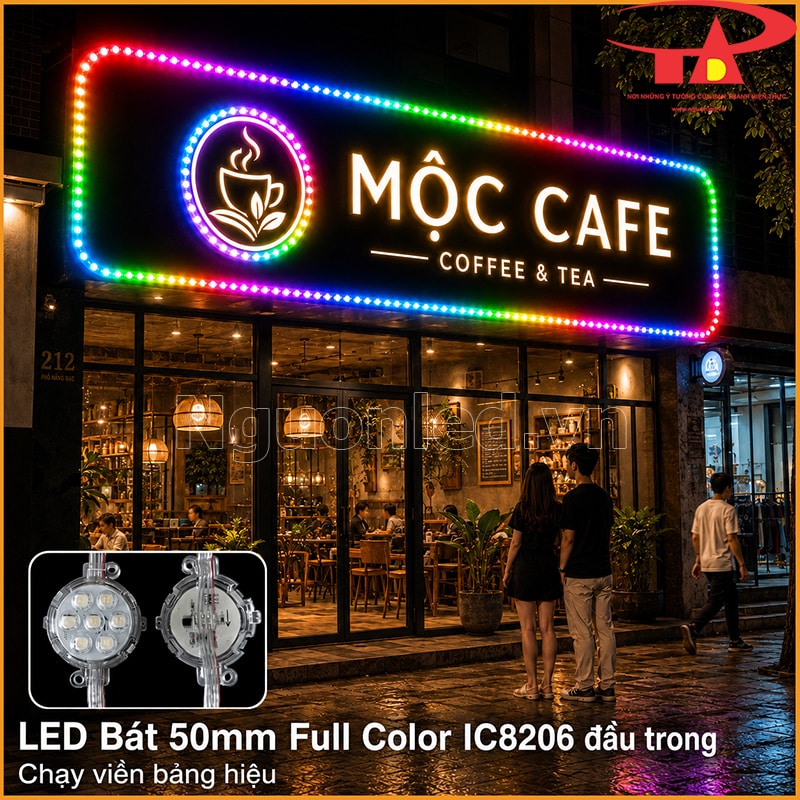

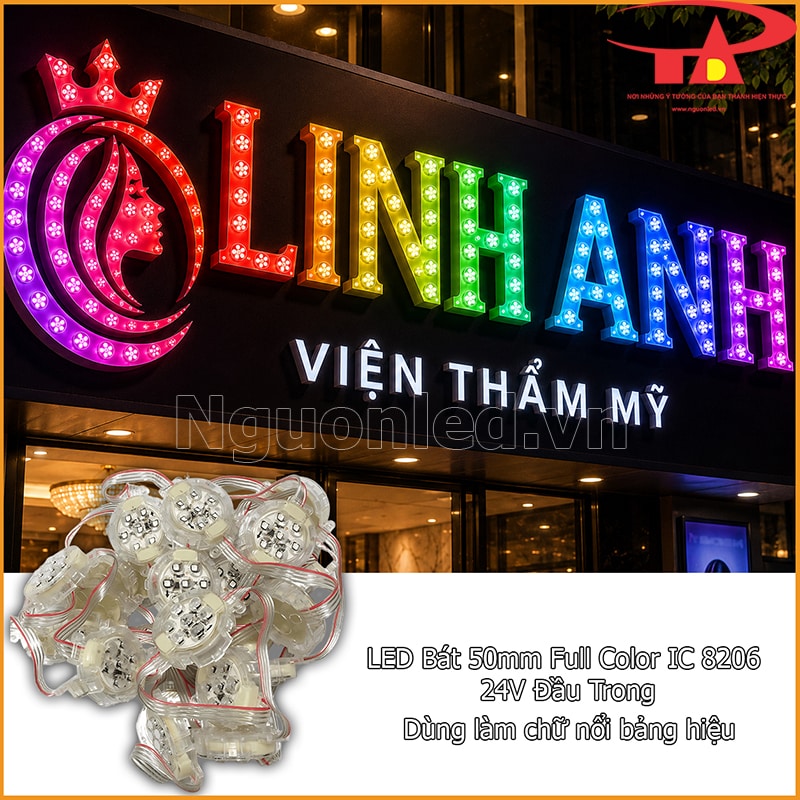

Làm Biển Hiệu, Chữ Nổi, Logo Và Xe Bán Hàng

• Tên cửa hàng muốn hiện rõ vào buổi tối thì phần viền chữ và logo là chỗ đáng làm trước. Chuỗi đèn có thể ôm sát mép chữ, chạy quanh logo hoặc đi theo khung ngoài của biển. Khi màu chuyển nối tiếp, ánh mắt tự nhiên đi theo đúng nét chữ và biểu tượng thay vì nhìn vào một mảng sáng phẳng.

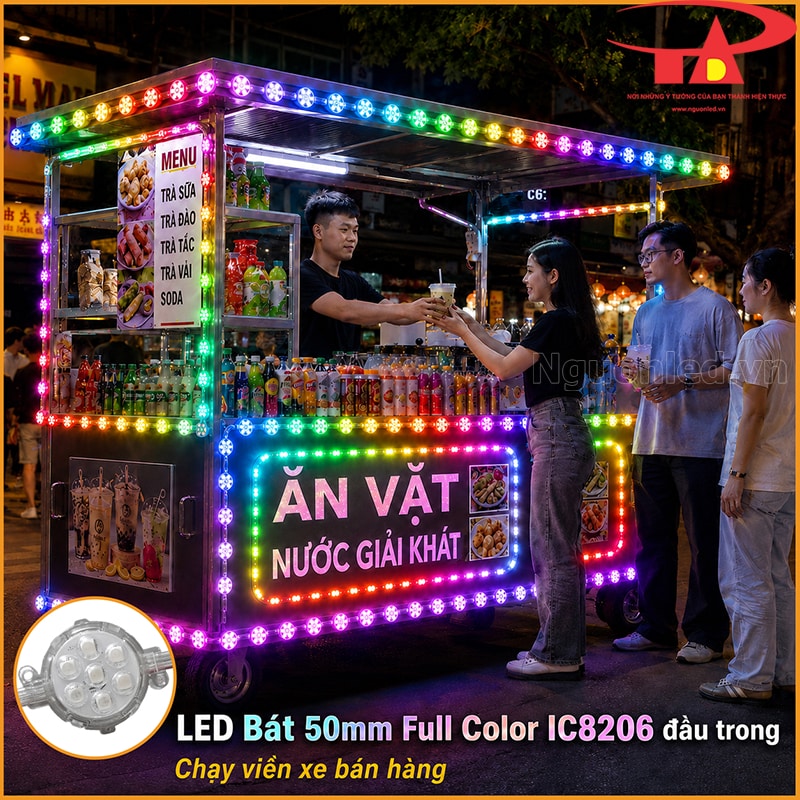

• Xe cà phê, xe trà sữa hay quầy bán đồ ăn thường có phần mái và khung khá rõ. Đi đèn theo những đường này sẽ làm hình dáng quầy nổi lên khi nhìn từ phía ngoài, nhất là tại phố đi bộ, hội chợ hoặc khu bán hàng về đêm.

• Menu, mặt bàn và khu thao tác vẫn nên dùng đèn chiếu sáng riêng. Chuỗi Full Color chủ yếu đảm nhận phần viền, logo và những nét nhận diện muốn khách nhìn thấy trước.

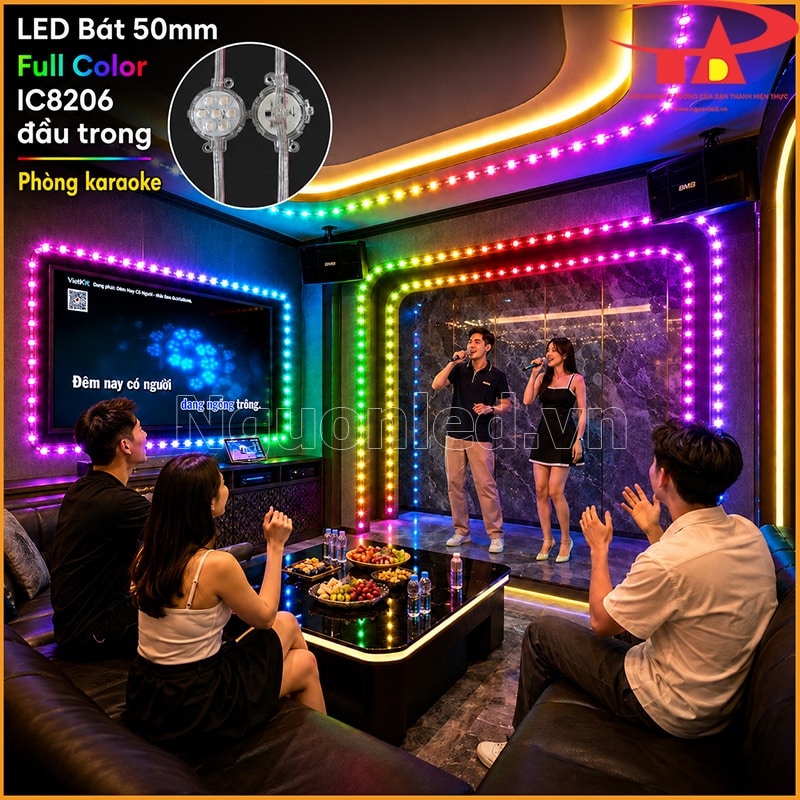

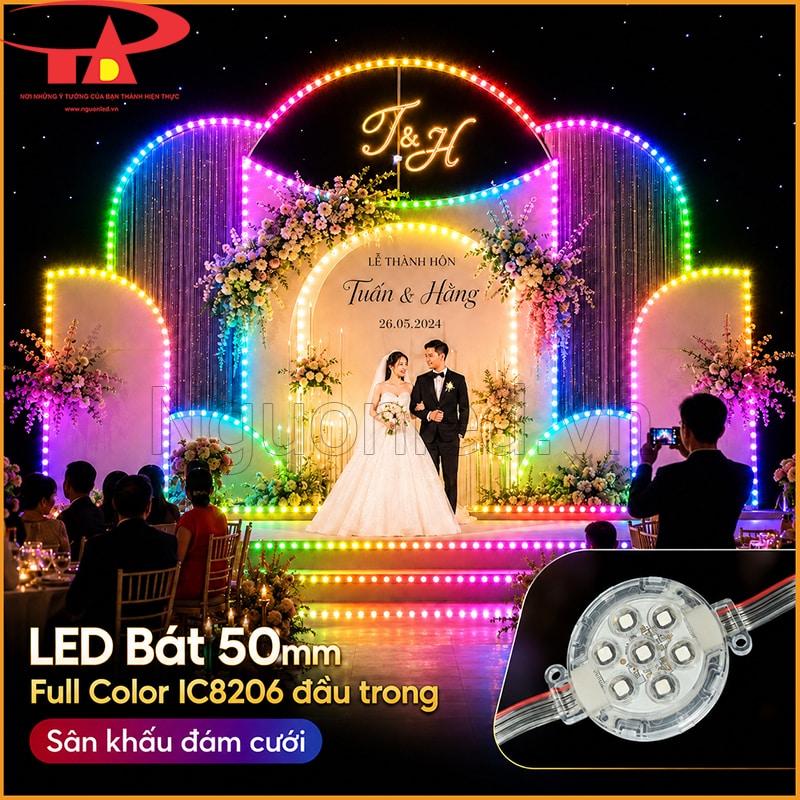

Trang Trí Karaoke, Sân Khấu Và Khu Vui Chơi

• Ánh sáng ở khu giải trí cần có chuyển động, nếu chỉ đứng một màu thì rất dễ bị chìm giữa âm thanh, sân khấu và các hiệu ứng khác. Chuỗi LED có thể chạy quanh khung sân khấu, lối vào, vách trang trí, khu logo hoặc mép quầy bar; khi màu đuổi liên tục, những đường này tạo thành nhịp sáng rõ trong không gian.

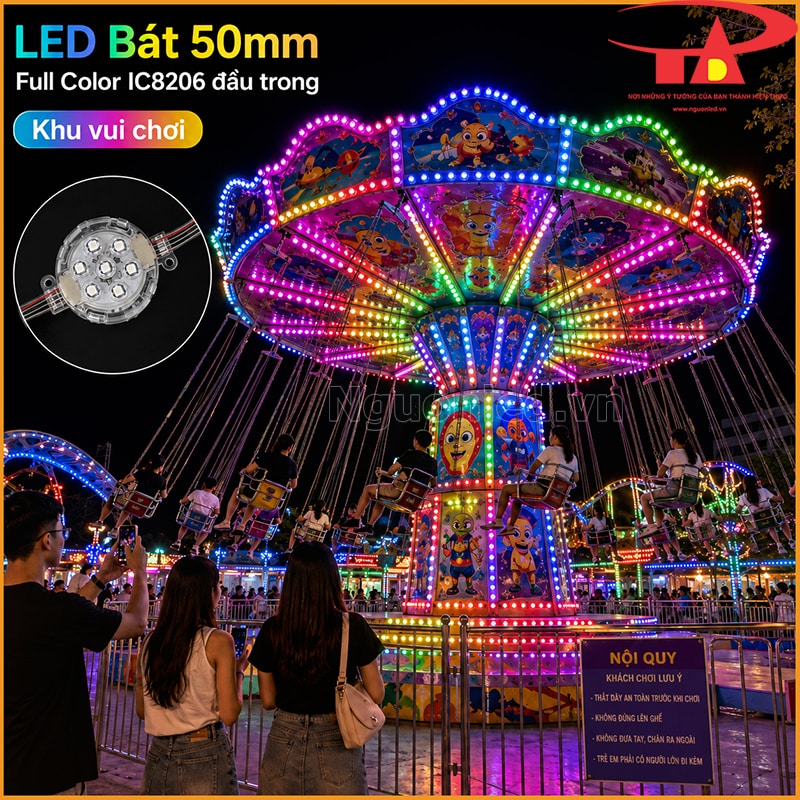

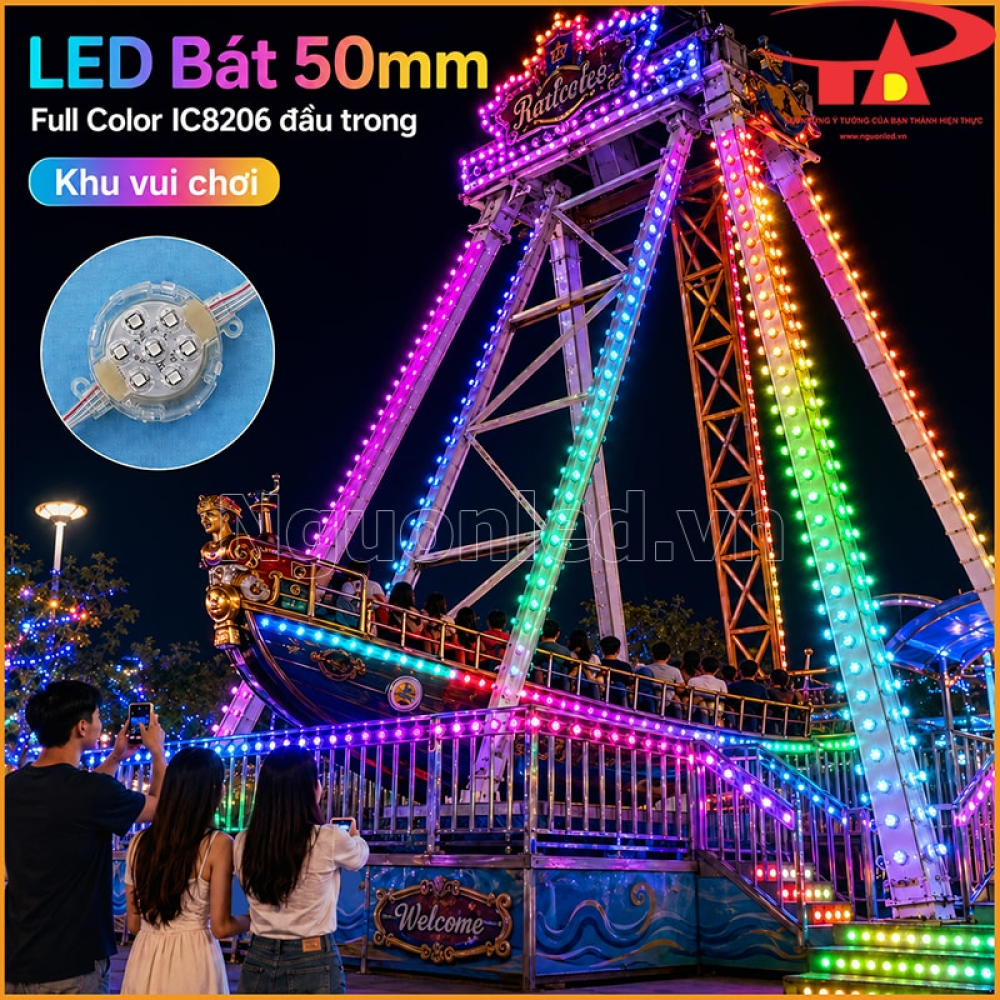

• Vòng quay, trò chơi hội chợ hoặc các mô hình giải trí ngoài trời thường có sẵn những đường cong và khung lớn. Bắt bóng theo chính kết cấu đó, hiệu ứng sẽ chạy vòng theo chuyển động của trò chơi, nhìn có lực và nhiều năng lượng hơn một đường đèn đứng yên.

• Không cần làm kín cả khu vực. Chọn đúng một vài đường quan trọng thường đã đủ để ánh sáng có nhịp mà phần còn lại vẫn thoáng, không bị lẫn quá nhiều màu.

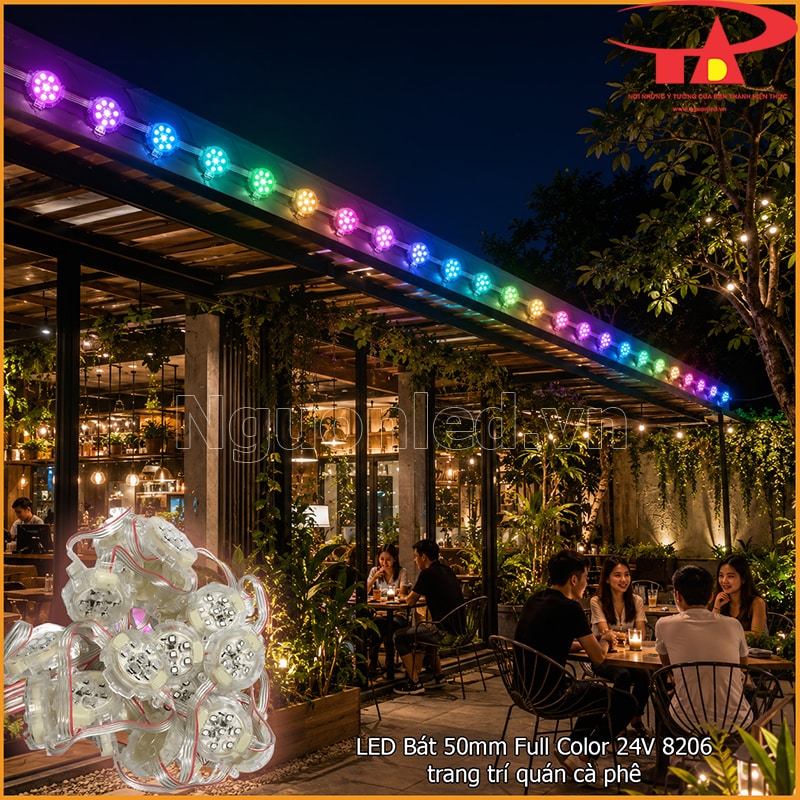

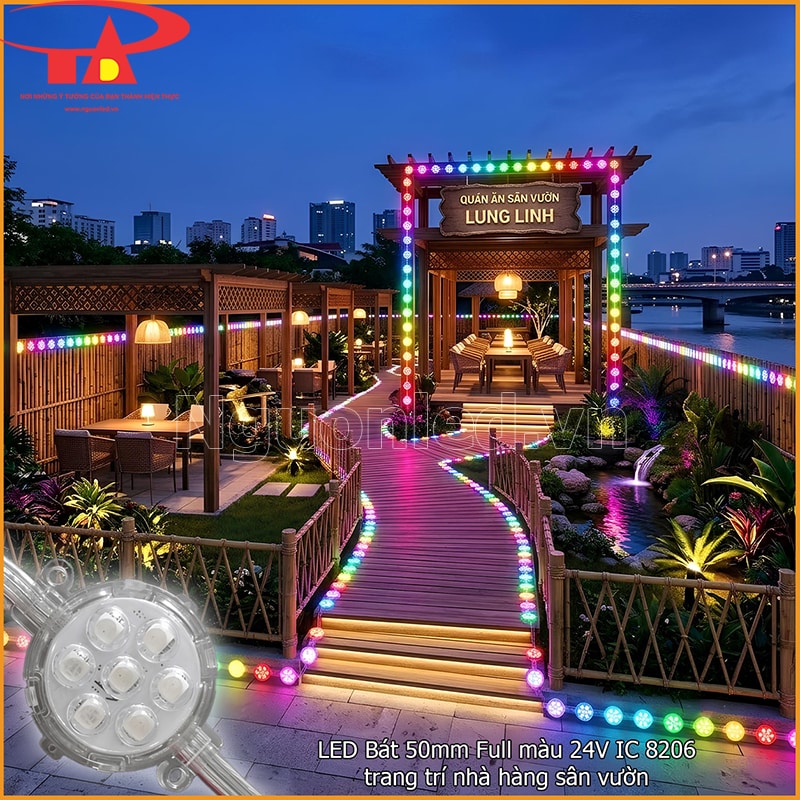

Quán Cà Phê, Nhà Hàng, Khách Sạn Và Resort

• Không gian cà phê, nhà hàng hay khách sạn thường dễ đẹp hơn khi dùng màu có chừng mực. Một đoạn mái, cổng đón, khung tiểu cảnh, góc chụp ảnh hoặc khu trang trí theo mùa đã đủ để tạo ra một vùng ánh sáng riêng mà không lấn vào khu bàn ghế.

• Khách ngồi lâu cũng không nhất thiết cần hiệu ứng chạy nhanh. Cho màu đổi chậm hơn, từng điểm sáng vẫn có chuyển động nhưng tổng thể dễ chịu hơn, nhất là ở sân vườn, khu tổ chức sự kiện hoặc những góc dùng để nghỉ và chụp ảnh.

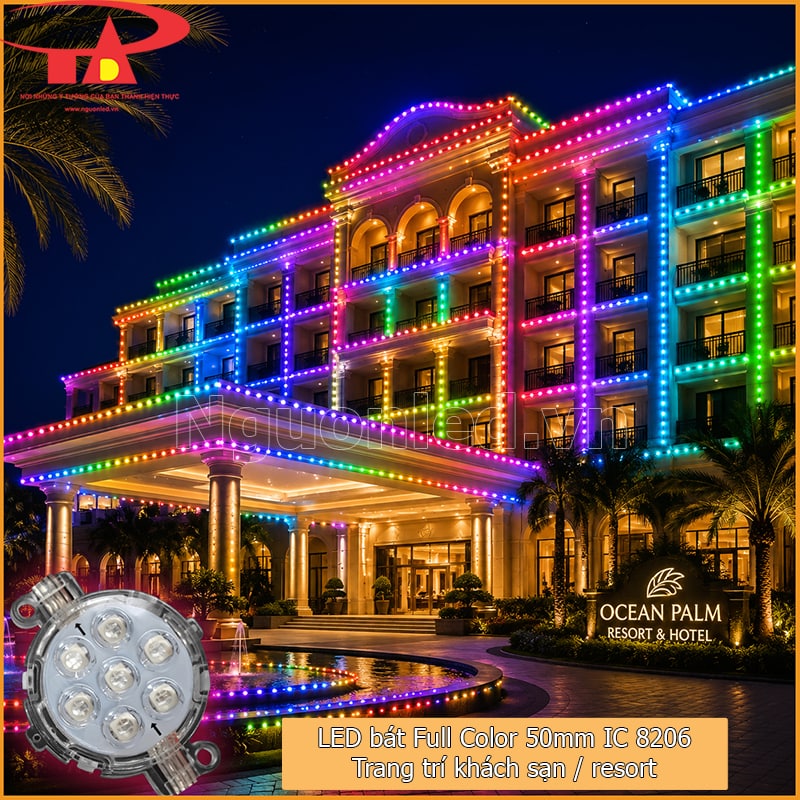

• Khách sạn và resort lại càng nên đi theo đường nét kiến trúc. Một viền cổng, một mảng mặt tiền, sân tiệc hay khu cảnh quan nếu chọn màu hợp với tổng thể và cho chuyển chậm sẽ nhìn gọn, hiện đại và có thể tạo cảm giác sang hơn. Dùng quá nhiều màu hoặc đổi quá nhanh thì hiệu quả thường ngược lại. Phần chiếu sáng lối đi, bàn tiệc và khu phục vụ vẫn cần hệ đèn riêng.

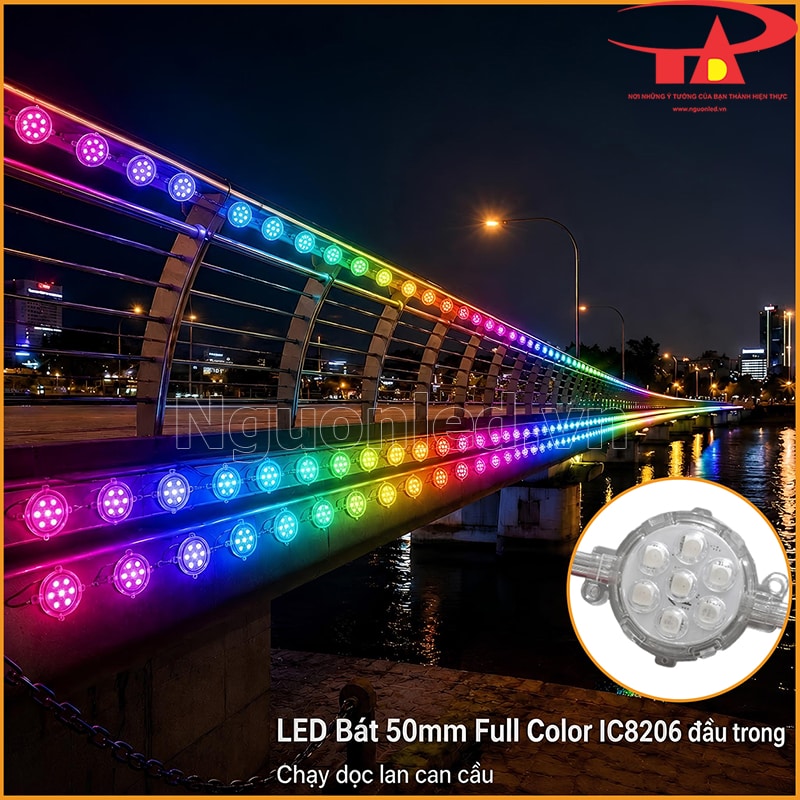

Trang Trí Cầu Và Công Trình Ngoài Trời

• Đứng cách một mặt dựng lớn hoặc cây cầu khá xa, thứ nhìn thấy trước tiên thường là đường viền và các khối chính. Bóng 50mm có lợi thế ở chỗ từng điểm màu vẫn đủ rõ để nối thành những tuyến dài theo mái, ban công, đường gân kiến trúc hoặc các mảng hình lớn trên mặt tiền.
• Trên cầu, ánh sáng có thể chạy dọc lan can hoặc bám theo phần kết cấu chính. Hiệu ứng chạy đuổi làm màu dịch chuyển từ đoạn này sang đoạn khác, nhìn như một đường sáng đang đi dọc thân cầu.

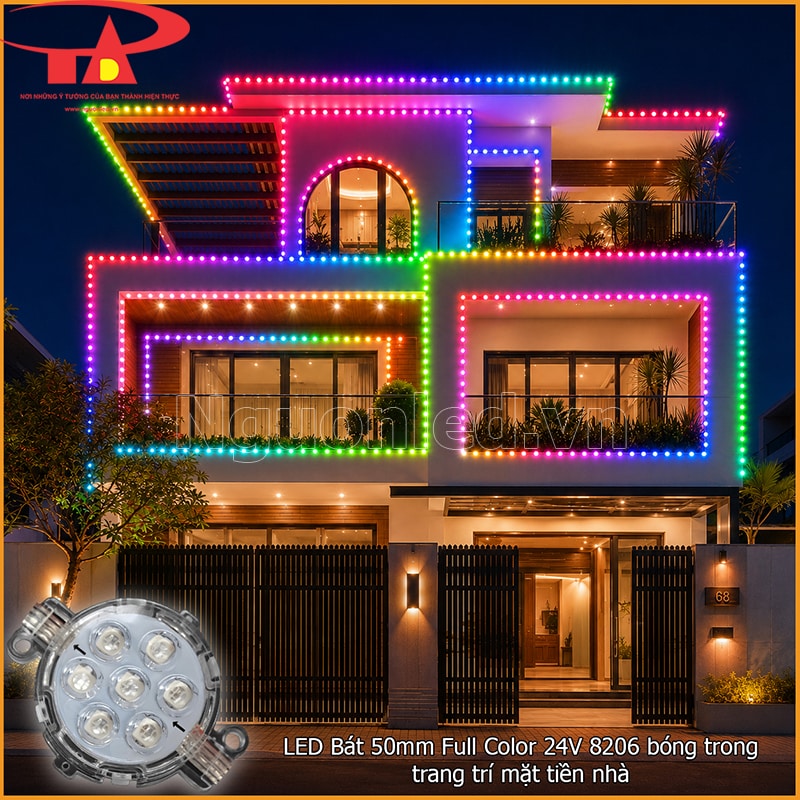

• Mặt tiền nhiều tầng có thể chia theo từng tầng hoặc từng khối, còn quảng trường, công viên và tuyến phố có thể ghép bóng thành đường cong, cụm hình hay họa tiết lớn. Đây là kiểu bố trí thiên về đường nét và chuyển động màu trên quy mô lớn, không phải chiếu sáng phủ toàn bộ công trình.

Hỗ Trợ Bố Trí Hệ Thống LED Theo Công Trình

• Mỗi công trình phải tính hơi khác nhau. Một cổng chào dài 20m, một mặt dựng chia nhiều tầng hay vài mô hình nằm tách nhau sẽ không thể dùng chung một cách chia dây và cấp nguồn.
• Khách có thể gửi An Đức Phát ảnh hoặc bản vẽ, kích thước khu vực, tổng chiều dài cần đi bóng, số khu vực, vị trí trong nhà hay ngoài trời và dự định lắp nổi hay lắp âm. Nếu muốn để đèn tự chạy hay đã có ý định dùng mạch điều khiển thì cho biết luôn từ đầu.
• Từ những thông tin đó mới tính được số bóng, số dây, tổng tải, nguồn 24V, những chỗ cần bổ sung nguồn và cách chia từng tuyến. Công trình dùng mạch điều khiển thì phần tín hiệu cũng nên tính cùng lúc, để khi lên khung không phải quay lại thay đổi cách đi dây.
