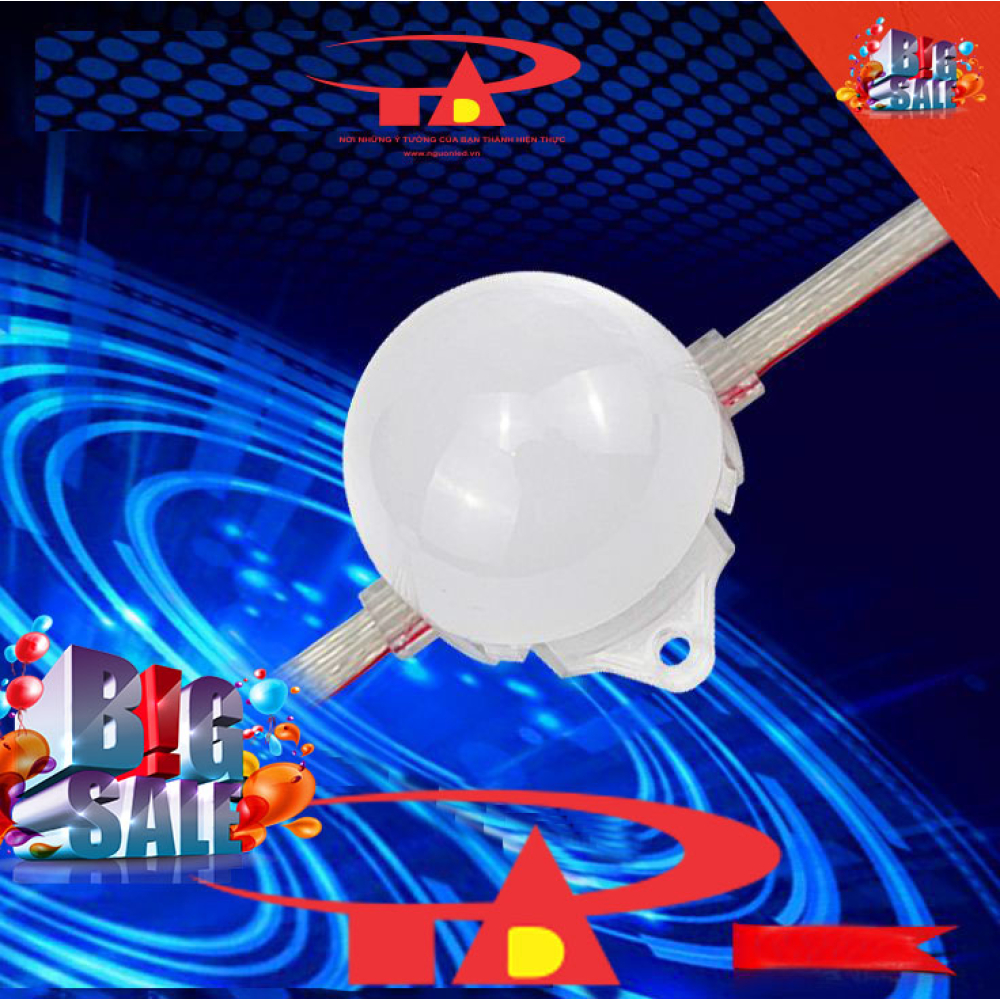

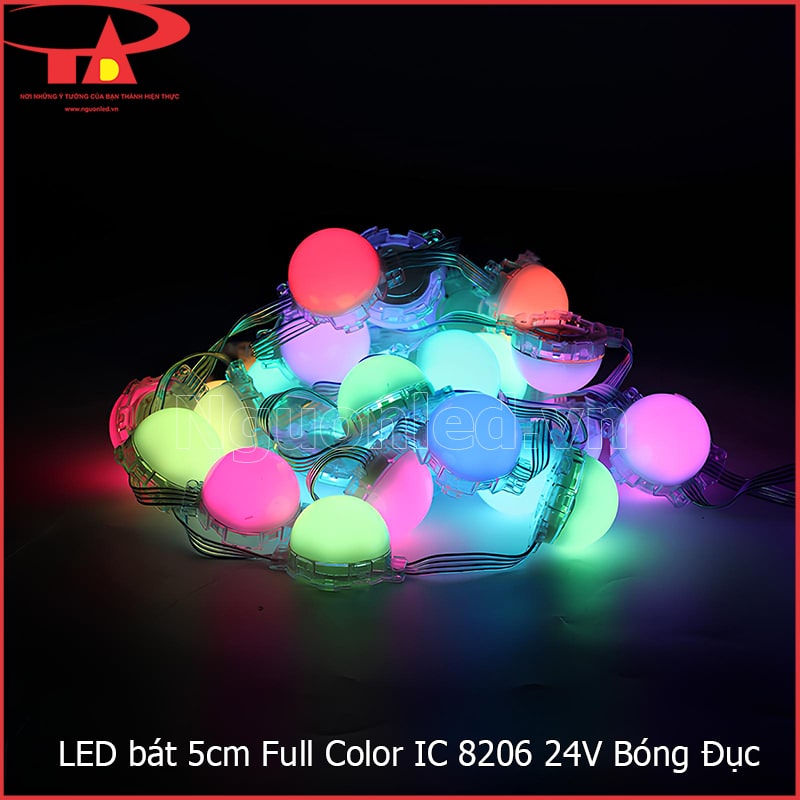

LED BÁT 50MM F50 FULL COLOR IC 8206

LED bát 50mm đầu đục cho vùng màu lớn và ánh sáng dịu hơn khi nhìn trực tiếp

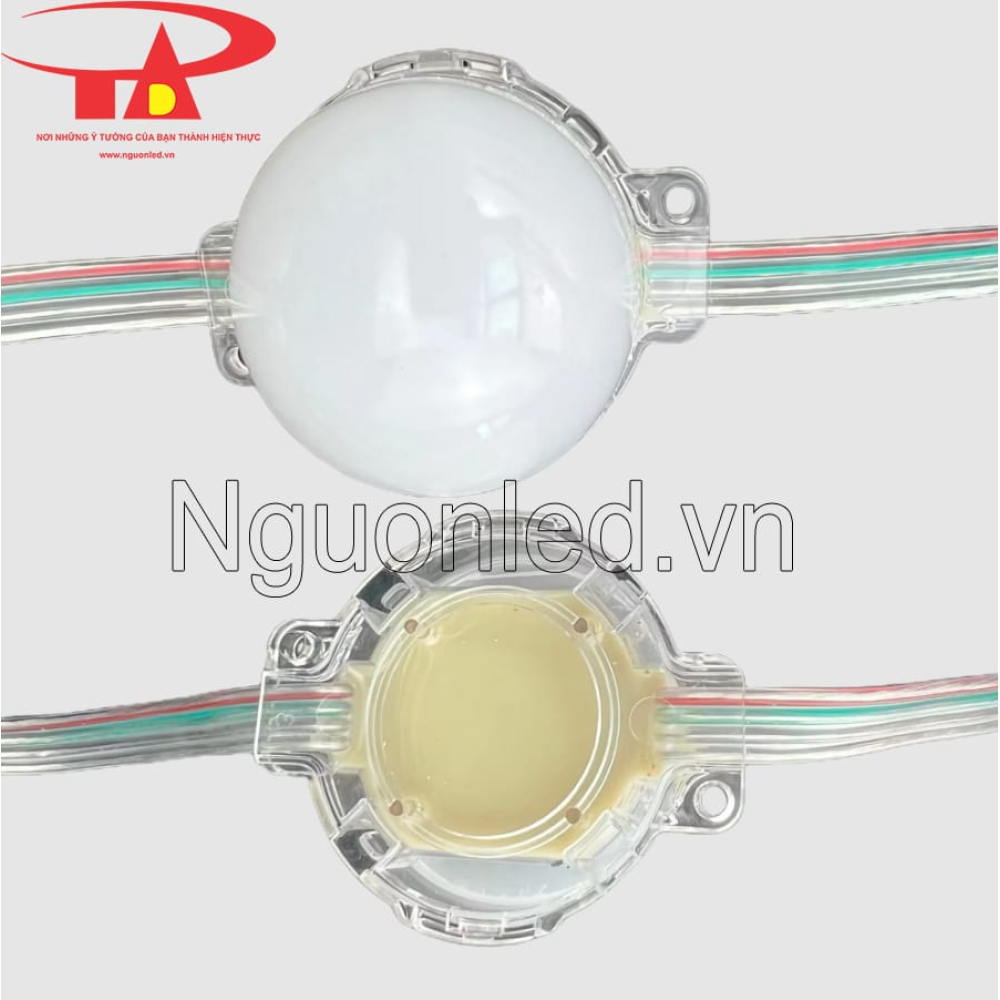

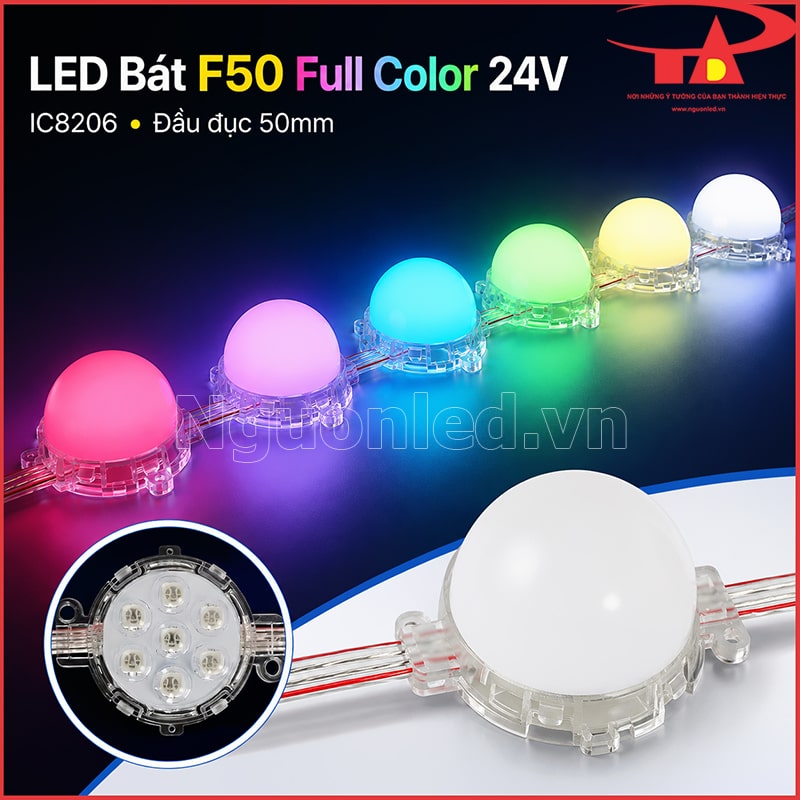

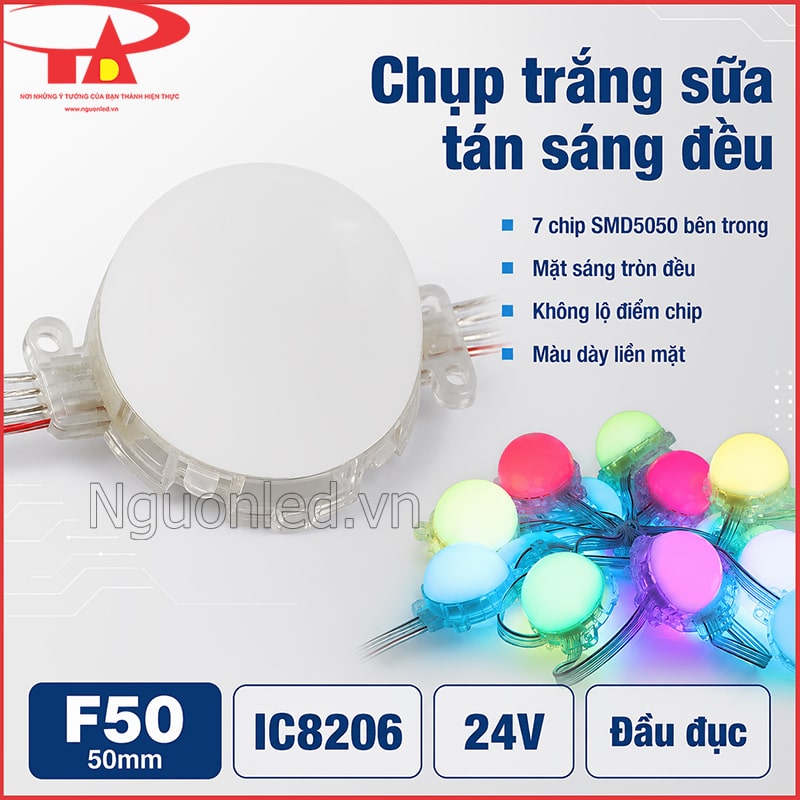

Chụp trắng sữa tán đều ánh sáng từ 7 chip SMD 5050

• Bên trong mỗi bóng có 7 chip SMD 5050. Phía ngoài là lớp chụp trắng sữa, vì vậy khi LED sáng, ánh sáng từ các chip hòa lại trên toàn mặt bóng thay vì hiện thành bảy điểm sáng tách rời.
• Nhìn gần sẽ thấy màu đầy và liền hơn, nhất là lúc cả dãy bóng cùng đổi màu. Cách làm mặt chụp này khá dễ chịu ở những vị trí đặt gần mắt như quầy bán hàng, mặt tiền cửa hàng, khu check-in hoặc lối khách thường xuyên đi ngang.

• Nếu bản đầu trong cho cảm giác nhìn trực diện vào từng chip rõ hơn thì bản đầu đục thiên về một mặt màu mềm, tròn và đều hơn. Đây cũng là lý do loại này thường được chọn cho những công trình cần điểm sáng lớn nhưng không muốn từng mắt LED lộ quá rõ.

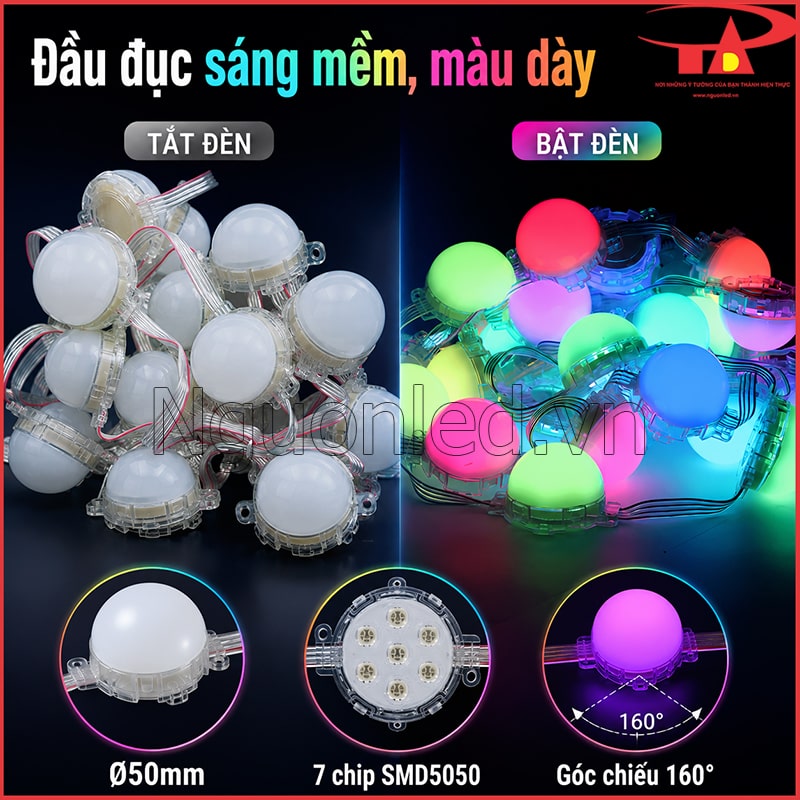

Góc chiếu 160° cho màu nhìn rõ ở nhiều hướng

• Góc chiếu 160° làm ánh sáng mở rộng sang hai bên, không dồn chủ yếu về phía trước. Người đứng lệch khỏi chính diện vẫn nhìn thấy màu khá rõ trên bề mặt bóng.
• Điều này rất thực tế với cổng, mô hình, mặt tiền hoặc những khung trang trí mà khách không chỉ đứng ở một hướng cố định. Đi ngang từ bên trái, bên phải hay nhìn chéo vào công trình, hiệu ứng vẫn giữ được độ hiện diện tốt hơn so với kiểu ánh sáng bó hẹp về phía trước.

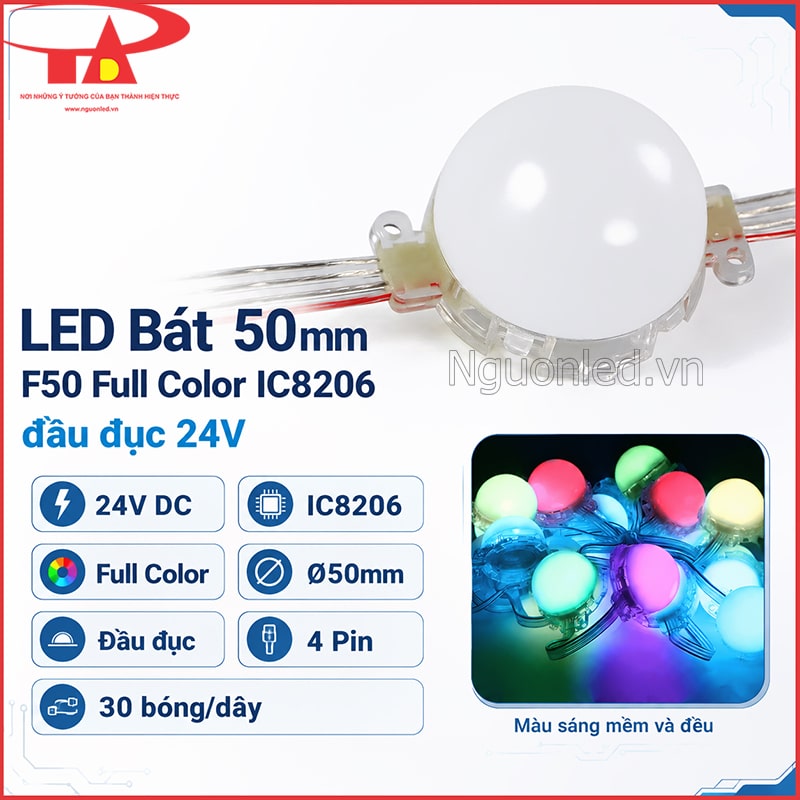

Thông số kỹ thuật LED bát 50mm Full Color IC 8206 đầu đục

• Tên sản phẩm: LED bát 50mm Full Color IC 8206 đầu đục
• Điện áp hoạt động: 24V DC
• Công suất: 1,68 W/bóng
• IC điều khiển: IC 8206
• Màu ánh sáng: Full Color
• Chế độ hoạt động: tự chạy hiệu ứng hoặc kết hợp mạch điều khiển tương thích
• Tính năng: bỏ lỗi

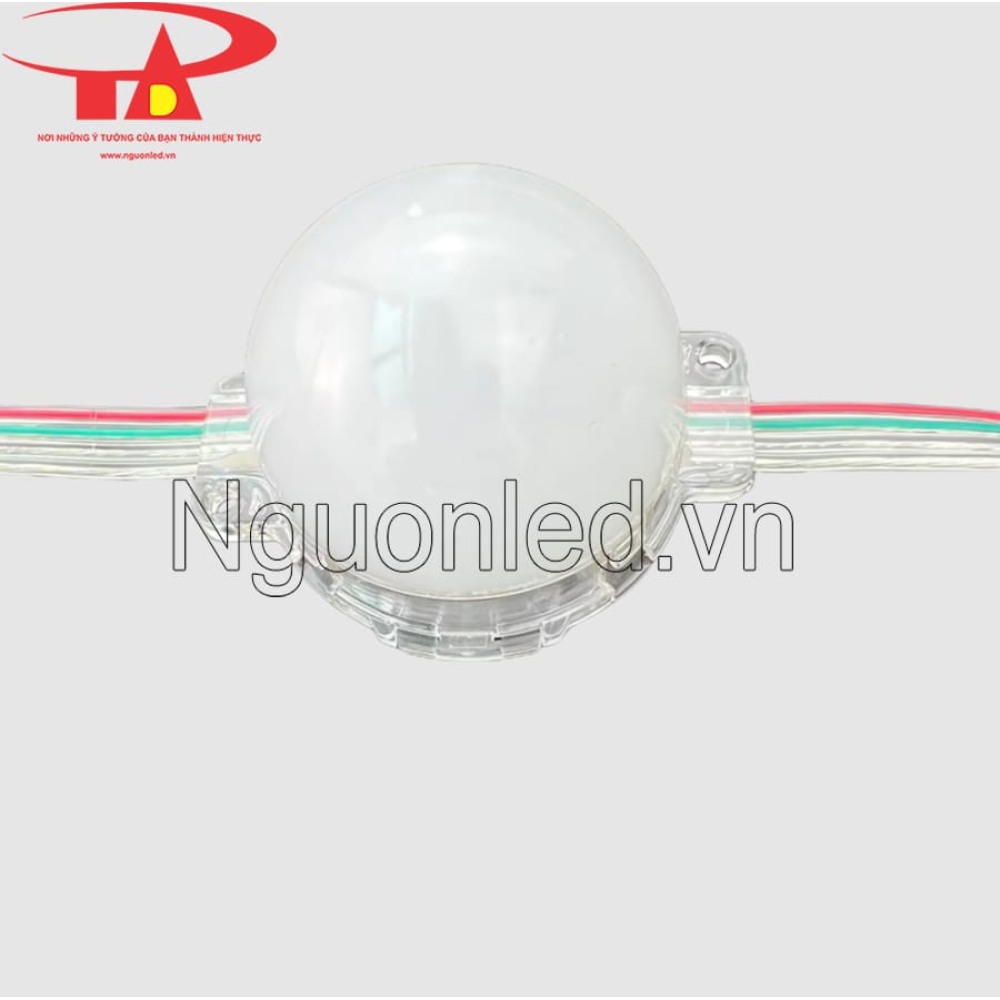

• Kiểu đầu: đầu đục trắng sữa
• Nguồn sáng: 7 chip SMD 5050
• Hiệu suất phát quang: 60 lm/W
• Loại dây: 4 chán
  • Dây đỏ: 24V+
  • Dây trắng trong 1: GND (V−) – dây âm nguồn
  • Dây xanh lá + dây trắng trong 2: DATA – dây tín hiệu
• Kích thước lắp: Ø50mm

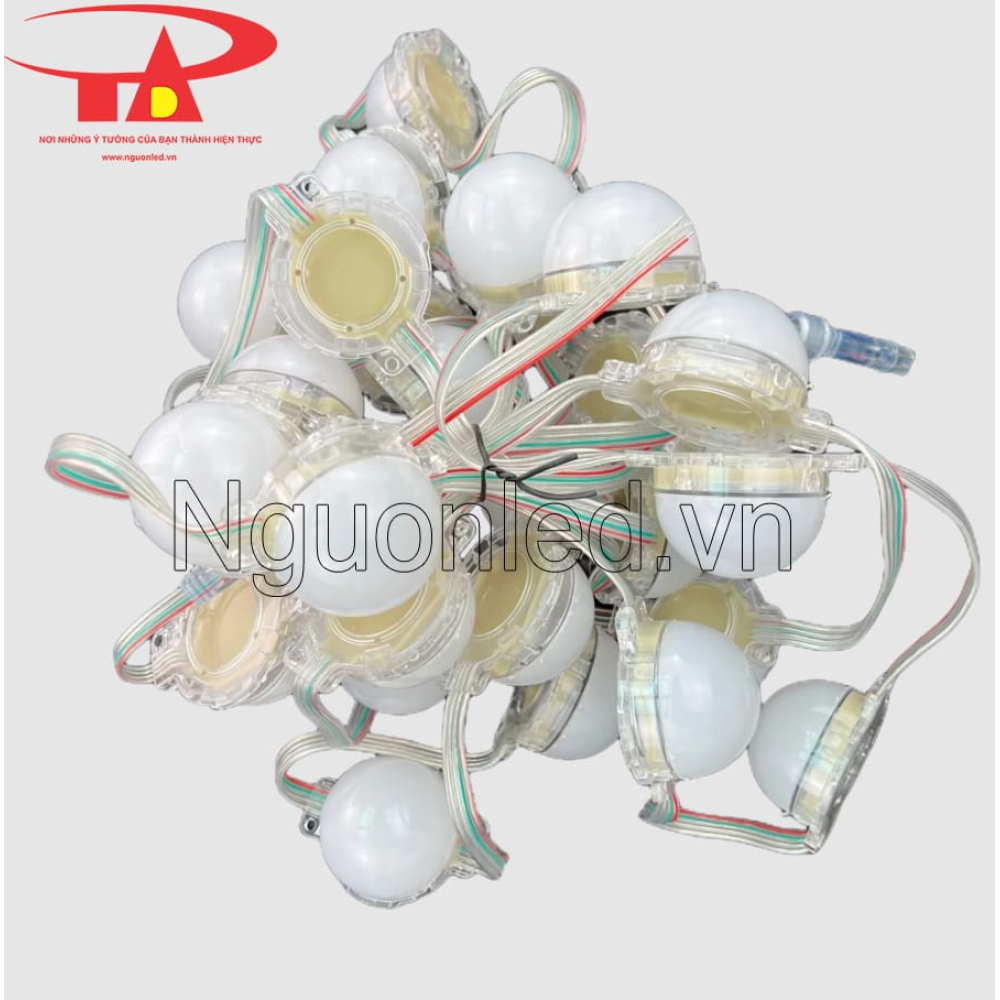

• Quy cách: 30 bóng/dây dài khoảng 5.8m
• Cấp bảo vệ: IP67
• Chỉ số hoàn màu: 80Ra
• Góc chiếu: 160°
• Tuổi thọ: 30.000 giờ
• Chất liệu: nhựa PC + LED
• Nhiệt độ hoạt động: -20 đến 60°C
• Tiêu chuẩn chất lượng: CE, RoHS
• Nguồn 24V và mạch điều khiển: bán riêng, không kèm theo sản phẩm.

Quy cách đóng gói: 1 x Dây 30 bóng đèn LED bát 50mm F50 Full color 8206 đầu đục. Giá trên là của 1 bóng

LED bát Full Color IC 8206 tự chạy hiệu ứng, hỗ trợ mạch và bỏ lỗi

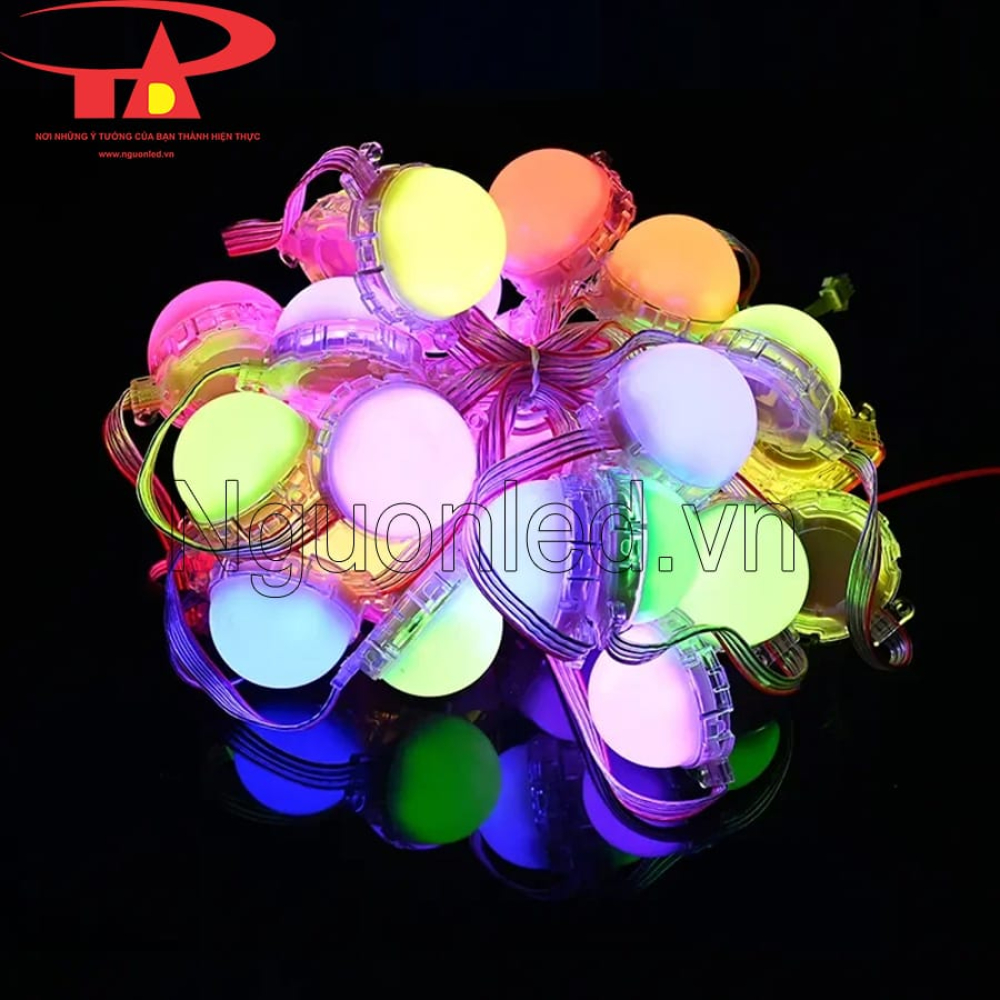

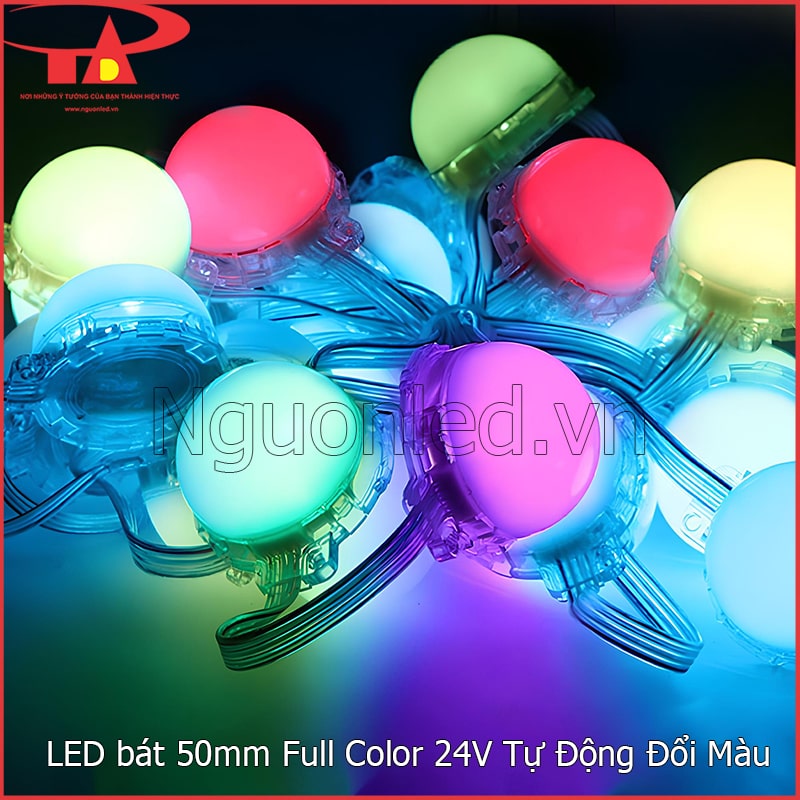

Cấp đúng 24V là đèn tự đổi màu

• Bạn không nhất thiết phải gắn thêm mạch điều khiển. Chỉ cần cấp đúng nguồn 24V DC, đèn đã tự chạy hiệu ứng màu có sẵn và chuyển qua nhiều màu Full Color thay vì đứng cố định ở một màu.
• Khi một dây 30 bóng cùng hoạt động, màu thay đổi liên tục trên từng bóng nên nhìn cả dãy có cảm giác sống động hơn kiểu sáng tĩnh. Nhờ mặt chụp trắng sữa, các lần chuyển màu cũng nhìn mềm hơn trên bề mặt bóng, không bị cảm giác từng chip sáng rời rạc.

• Nếu công trình chỉ cần đèn tự đổi màu để trang trí thì dùng như vậy là đủ. Mạch điều khiển chỉ cần thiết khi bạn muốn chủ động hơn về cách chạy.

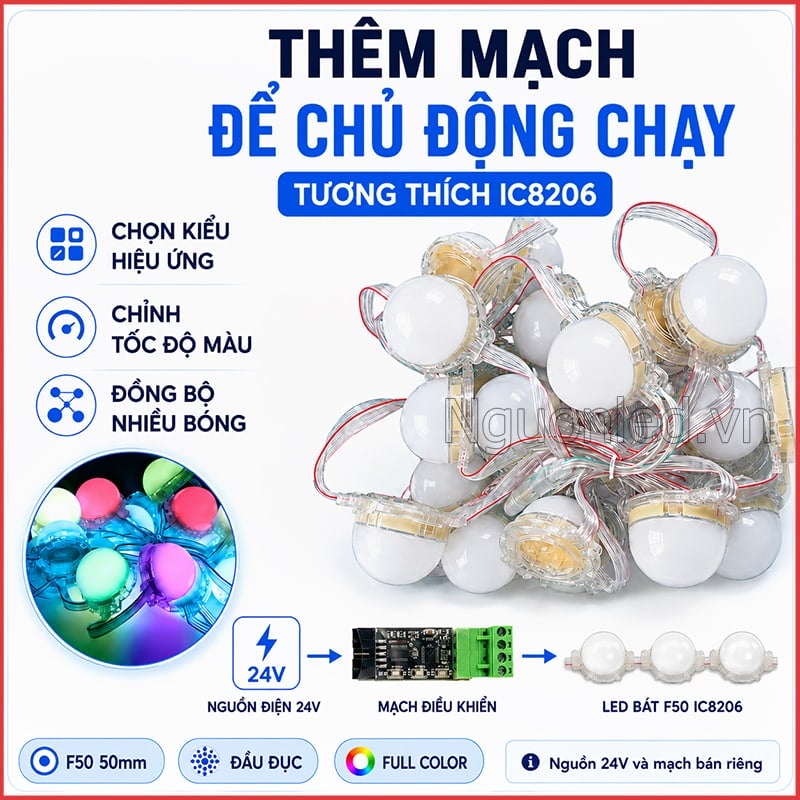

Dùng thêm mạch khi muốn tự chọn kiểu chạy

• Khi gắn đúng mạch tương thích với IC 8206, bạn sẽ chủ động hơn về kiểu chạy, tốc độ đổi màu hoặc cách nhiều bóng hoạt động trong cùng một hệ thống, tùy chức năng của mạch đang dùng.

• Không nên lấy một mạch bất kỳ chỉ vì trên sản phẩm có ghi dùng cho LED Full Color. Dòng IC phải tương thích thì hệ thống mới nhận tín hiệu và chạy đúng.
• Với công trình đơn giản, để LED tự chạy sẽ gọn hơn. Còn những công trình cần kiểm soát hiệu ứng theo từng thời điểm, sân khấu hoặc khu giải trí thì thêm mạch sẽ dễ chủ động hơn.

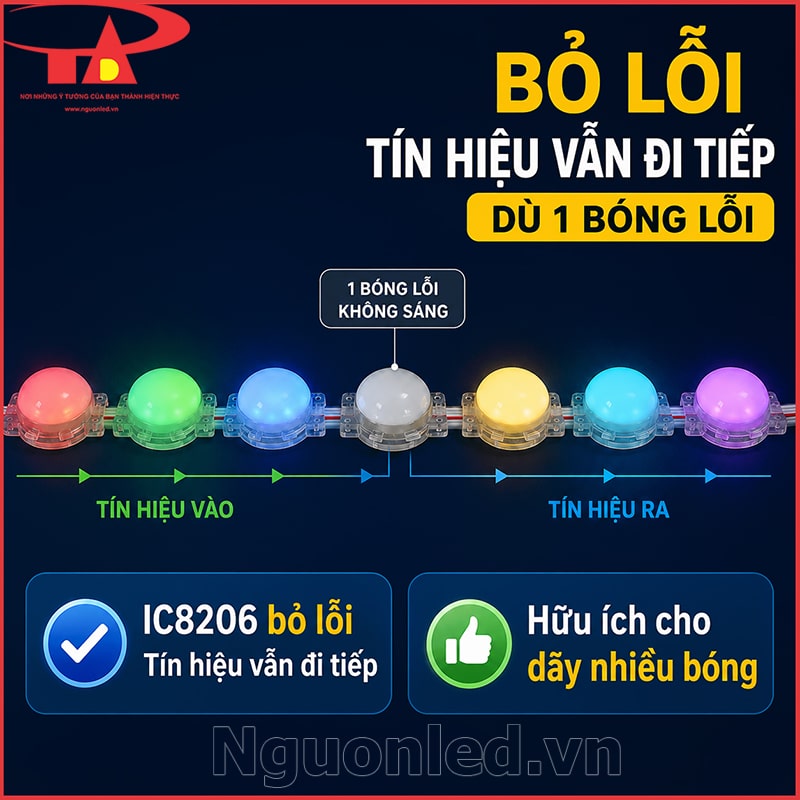

Bỏ lỗi giúp hạn chế gián đoạn tín hiệu trên dãy nhiều bóng

• Khi dùng hàng chục hoặc hàng trăm bóng nối tiếp, một điểm LED gặp lỗi tín hiệu có thể ảnh hưởng đến đoạn phía sau. Với IC 8206, nếu lỗi nằm trong phạm vi cơ chế bỏ lỗi xử lý được, tín hiệu vẫn có khả năng đi tiếp đến những bóng phía sau thay vì dừng ngay tại điểm lỗi.
• Tuy nhiên, bỏ lỗi chủ yếu hỗ trợ phần tín hiệu. Trường hợp mất 24V, mất GND, đứt dây, hỏng mối nối hoặc đường cấp điện bị gián đoạn thì các bóng phía sau vẫn có thể tắt hoặc chạy không đúng.
• Vì vậy khi làm công trình nhiều bóng, tính năng bỏ lỗi rất hữu ích nhưng phần nguồn và dây nối vẫn phải làm chắc từ đầu.

Ưu điểm của LED bát 50mm 24V khi dùng cho công trình nhiều bóng

Điểm sáng 50mm hiện rõ trên biển, cổng và bề mặt rộng

• Đặt một bóng quá nhỏ lên cổng lớn hoặc mặt dựng rộng, nhìn từ xa rất dễ bị chìm. Với đường kính 50mm, mỗi bóng tạo thành một điểm sáng khá rõ trên biển quảng cáo, mặt tiền, cổng hoặc những khung trang trí có kích thước lớn.

• Khi lắp thành cả dãy, từng bóng vẫn nhìn ra riêng thay vì nhanh chóng hòa thành một đường sáng đặc. Nhờ vậy, đường viền của công trình và sự thay đổi màu trên từng đoạn vẫn dễ theo dõi khi nhìn tổng thể vào ban đêm.
• Dòng LED bát 50mm vì thế không thiên về đi những nét nhỏ hoặc đặt bóng thật sát nhau. Nó hợp hơn với các công trình muốn dùng những điểm sáng lớn, thoáng và nhìn rõ từ xa.

Điện áp 24V thuận tiện khi công trình dùng nhiều bóng

• Ở cùng mức công suất, hệ 24V cần dòng điện thấp hơn hệ 12V tương đương. Khi số lượng bóng nhiều, việc chia nguồn thành từng nhánh sẽ dễ tính và dễ thi công hơn.
• Dù vậy, đừng hiểu 24V là cứ kéo dây dài bao nhiêu cũng được. Dây quá nhỏ, tuyến cấp điện quá xa hoặc dồn quá nhiều bóng trên một nhánh vẫn làm điện áp ở cuối tuyến giảm xuống.
• Với công trình lớn, cách làm thực tế là tính tổng tải trước rồi chia thành từng nhóm nguồn hợp lý. Làm như vậy vừa dễ cấp điện, vừa dễ kiểm tra nếu sau này một khu vực có vấn đề.

Cấp nguồn 24V và đấu đúng dây 4 chân

• LED chạy bằng 24V DC. Nếu công trình lấy điện từ lưới 220V AC thì phải dùng bộ nguồn phù hợp để chuyển xuống 24V DC trước khi cấp cho bóng. Không cấp trực tiếp điện 220V vào dây LED.
• Nguồn 24V và mạch điều khiển được bán riêng, không đi kèm dây LED. Khi chọn nguồn, cần dựa vào số lượng bóng thực tế; còn mạch chỉ chọn thêm nếu công trình cần chủ động hiệu ứng.

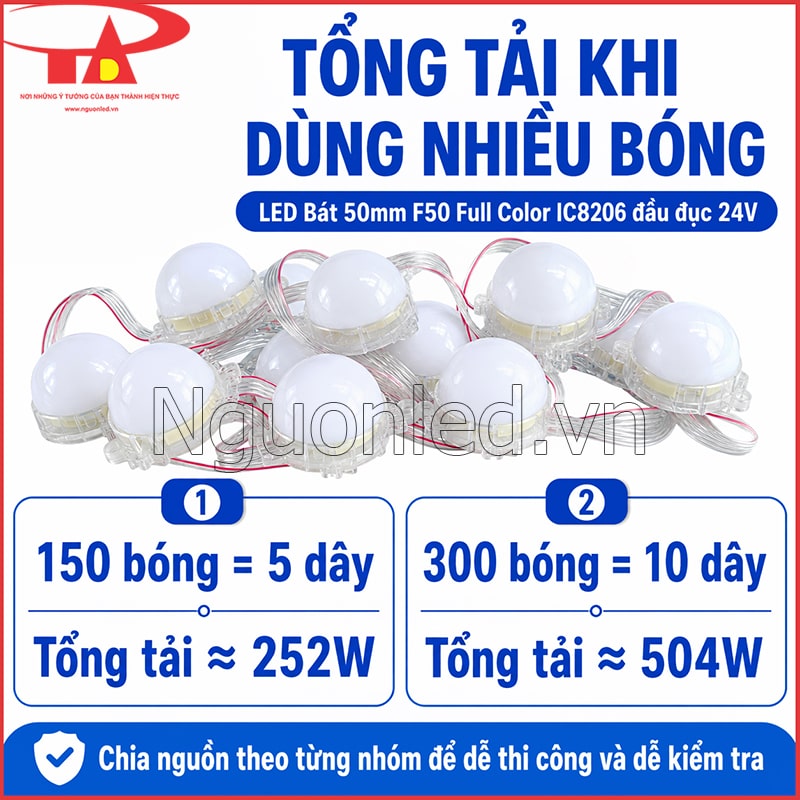

Tính tải theo số bóng trước khi chọn nguồn

• Mỗi bóng có công suất là 1,68W
• Một dây 30 bóng có tổng tải:
  • 30 × 1,68W = 50,4W
• Dòng tải danh nghĩa ở 24V khoảng:
  • 50,4W ÷ 24V ≈ 2,1A
• Nếu dùng nguyên dây 30 bóng:
  • 150 bóng = 5 dây, tổng tải khoảng 252W
  • 300 bóng = 10 dây, tổng tải khoảng 504W
• Nhìn vào số bóng là bạn đã tính được số dây và tổng công suất danh nghĩa trước khi chọn nguồn.
• Không nên chọn bộ nguồn vừa khít đúng bằng tổng công suất LED rồi để nguồn thường xuyên chạy sát tải. Phần dự phòng cần cân nhắc theo loại nguồn, điều kiện tản nhiệt, thời gian bật đèn và cách chia các nhánh trên công trình.

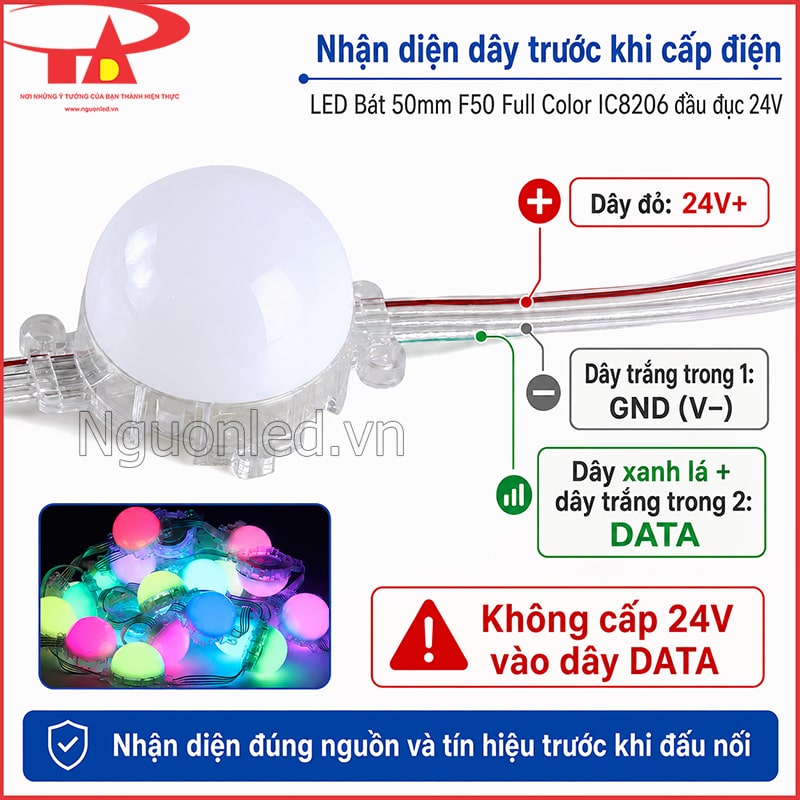

Nhận diện đúng dây nguồn và dây DATA trước khi cấp điện

• Dây LED có 4 chân:
  • Dây đỏ: 24V+
  • Trắng trong 1: GND (V−) – dây âm nguồn
  • Xanh lá: DATA – dây tín hiệu
  • Dây trắng trong 2: DATA – dây tín hiệu
• Hai dây nguồn và hai dây tín hiệu phải được nhận diện đúng trước khi cấp điện. Nếu đưa nhầm điện áp 24V vào dây DATA, bóng có thể hoạt động sai hoặc hư linh kiện.
• Công trình có nối dài dây hoặc chia nhiều nhánh thì nên đánh dấu ngay từ lúc làm. Đến lúc kiểm tra sẽ biết chính xác tuyến nào là nguồn, tuyến nào là tín hiệu, không phải dò lại cả hệ.

Test một dây trước khi lắp hàng loạt

• Với công trình vài trăm bóng, đừng bắt hết lên khung rồi mới thử lần đầu. Tốt nhất cấp đúng 24V cho một dây trước, kiểm tra bóng sáng, đổi màu và tự chạy bình thường, đồng thời rà lại thứ tự dây.

• Nếu có một bóng, mối nối hoặc đường cấp điện chưa ổn thì xử lý ngay dưới đất sẽ nhẹ công hơn nhiều so với lúc LED đã nằm trên mặt tiền, cổng cao hoặc khung trang trí khó tiếp cận.
• Mỗi lần cần chỉnh lại dây hay đầu nối đều phải ngắt nguồn trước khi thao tác.

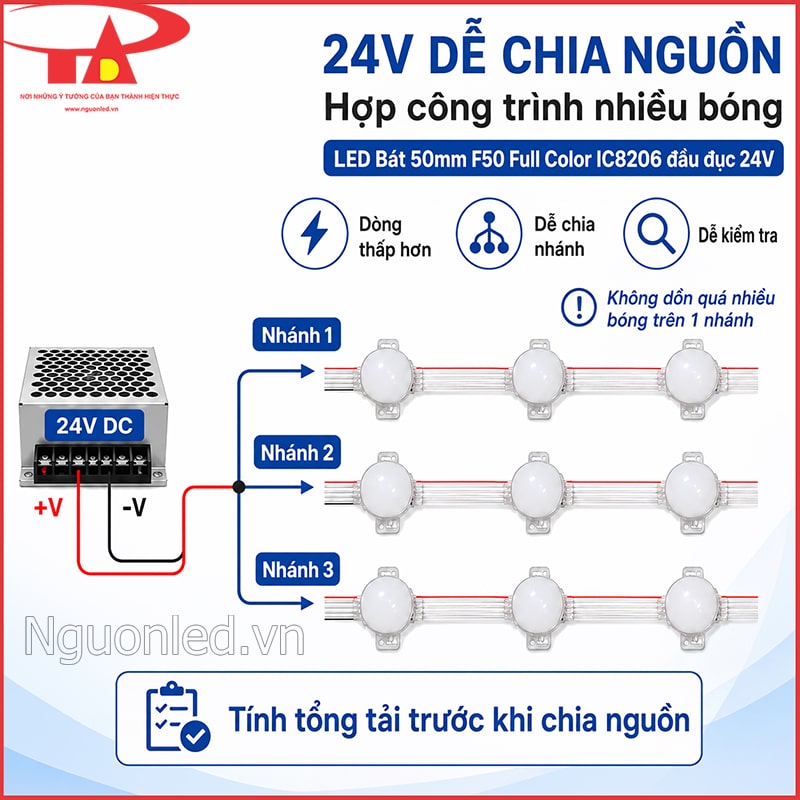

Chia nguồn theo từng khu vực khi hệ thống có nhiều dây

• Một bộ nguồn đủ tổng công suất chưa chắc đã tốt nếu toàn bộ LED phải lấy điện qua một đường dây quá dài.
• Chiều dài dây cấp, tiết diện dây, vị trí đặt nguồn và số bóng trên từng nhánh đều ảnh hưởng đến điện áp tới bóng. Một nhánh ở xa nguồn vẫn có thể bị tụt áp dù công suất bộ nguồn chưa đầy.

• Công trình rộng nên chia thành vài khu vực cấp điện. Khi cần bảo trì, kỹ thuật cũng dễ khoanh vùng hơn thay vì phải kiểm tra từ đầu đến cuối cả hệ thống.

Lắp đặt LED bát 50mm IC 8206 và độ bền khi sử dụng ngoài trời

Khoan Ø50mm và cố định bóng bằng tai bắt vít

• Trước khi khoan, nên trải dây thử lên đúng vị trí dự kiến rồi mới lấy dấu. Cách này đặc biệt hữu ích trên biển, cổng hoặc những khung lớn có nhiều bóng, vì chỉ cần lệch vài điểm đầu là cả hàng sau rất dễ chạy sai đường.
• Kích thước lắp của bóng là Ø50mm. Phần thân có tai để bắt vít, tùy bề mặt là alu, gỗ, nhựa hay khung kim loại mà chọn loại vít phù hợp.
• Đoạn dây giữa hai bóng nên có độ chùng vừa phải. Tránh kéo căng ở chân bóng và tránh để dây cọ lâu ngày vào mép kim loại sắc.

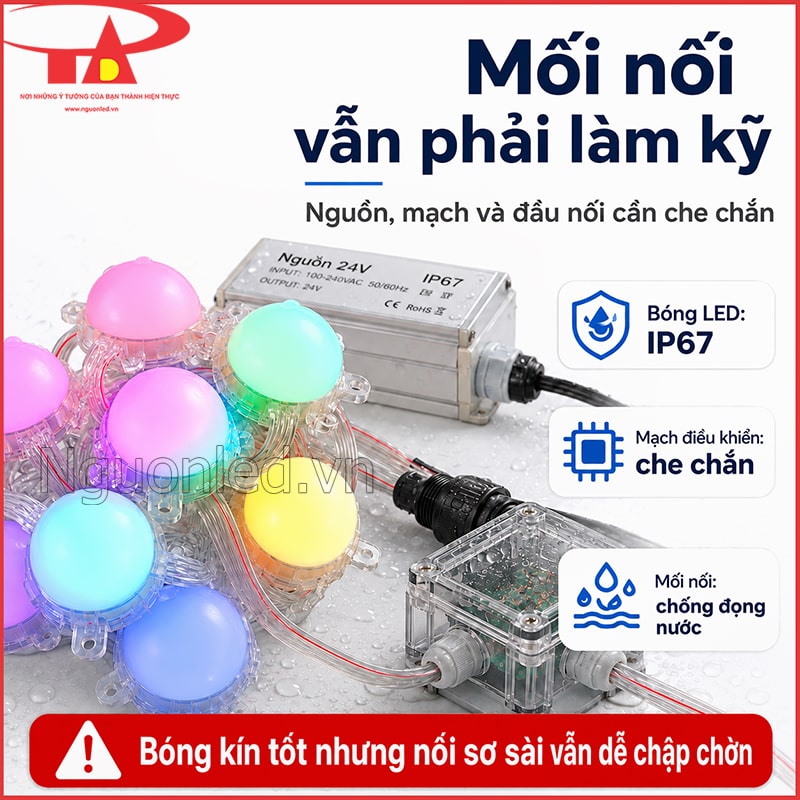

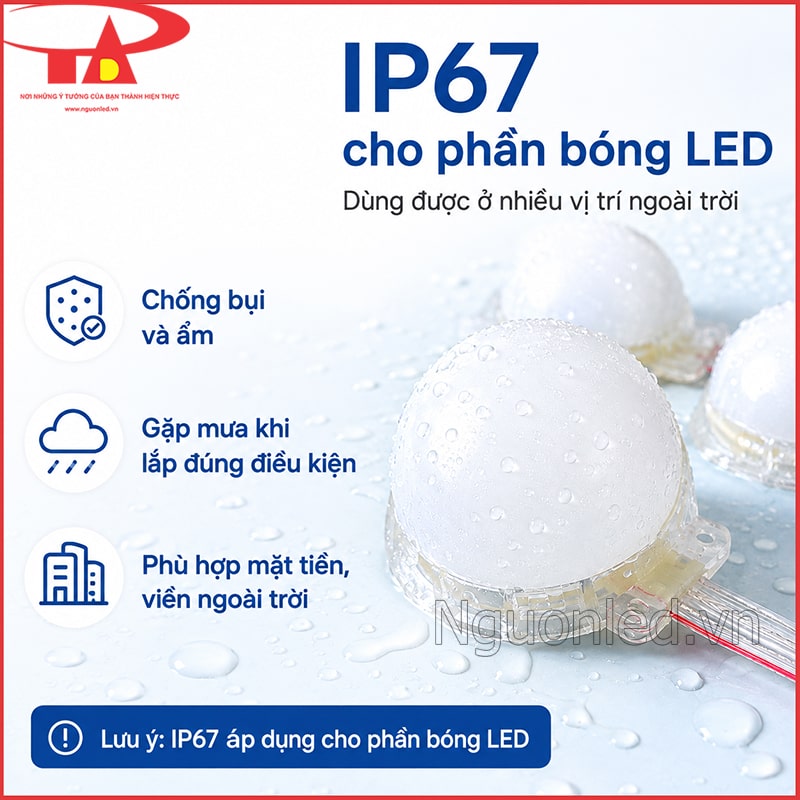

IP67 dùng được ở nhiều vị trí ngoài trời nhưng phần nối vẫn phải làm kỹ

• Phần bóng có cấp bảo vệ IP67, nên dùng được ở nhiều vị trí ngoài trời có bụi, ẩm hoặc gặp mưa khi lắp đúng điều kiện.
• IP67 ở đây là của phần bóng LED. Bộ nguồn, mạch điều khiển và các mối nối không tự động có cùng mức bảo vệ.
• Những phần này vẫn phải được che chắn cẩn thận, nhất là nơi dễ đọng nước hoặc bị mưa tạt trực tiếp. Một bóng kín tốt nhưng mối nối làm sơ sài thì hệ thống vẫn có thể chập chờn hoặc hư.

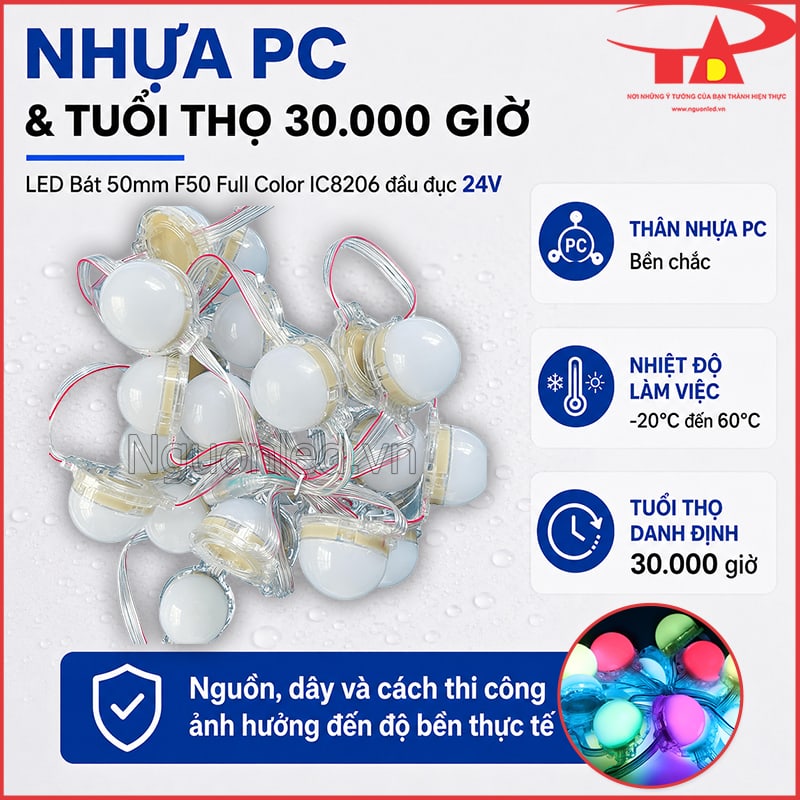

Chất liệu nhựa PC và tuổi thọ 30.000 giờ

• Thân bóng dùng nhựa PC kết hợp cụm LED, làm việc trong khoảng nhiệt độ -20 đến 60°C. Tuổi thọ lên đến 30.000 giờ trong điều kiện sử dụng phù hợp.
• Con số này dùng để tham khảo theo thông số sản phẩm, không có nghĩa mọi công trình đều đạt đúng 30.000 giờ. Nguồn điện, nhiệt độ, mối nối, dây dẫn và cách thi công đều ảnh hưởng đến thời gian sử dụng thực tế.

• Với một hệ nhiều bóng, phần nguồn và dây làm tốt từ đầu thường quyết định khá nhiều đến độ ổn định sau này.

Cấp đúng 24V và bảo vệ phần nguồn, mối nối

• LED chạy 24V DC nhưng bộ nguồn phía trước vẫn nhận điện lưới 220V AC. Vì vậy không nên xem cả hệ thống là tuyệt đối an toàn chỉ vì bản thân bóng dùng điện áp thấp.
• Nguồn nên đặt ở chỗ thông thoáng, hạn chế mưa tạt và vẫn thuận tiện khi cần kiểm tra. Hộp điện, đầu nối và phần dây ở nơi khách có thể chạm tới phải được cách điện và cố định chắc chắn.
• Ở khu vui chơi, lối đi hoặc nơi công cộng, phần này càng cần làm kỹ vì người qua lại có thể đứng rất gần kết cấu trang trí.

Ứng dụng của LED bát 50mm Full Color IC 8206 đầu đục

• Điểm mạnh của bóng 50mm nằm ở chỗ từ xa vẫn nhìn ra từng điểm sáng. Vì vậy khi đưa vào công trình, không cần cố lắp thật dày; quan trọng hơn là chọn đúng đường viền, mặt dựng hoặc khung cần lên màu.

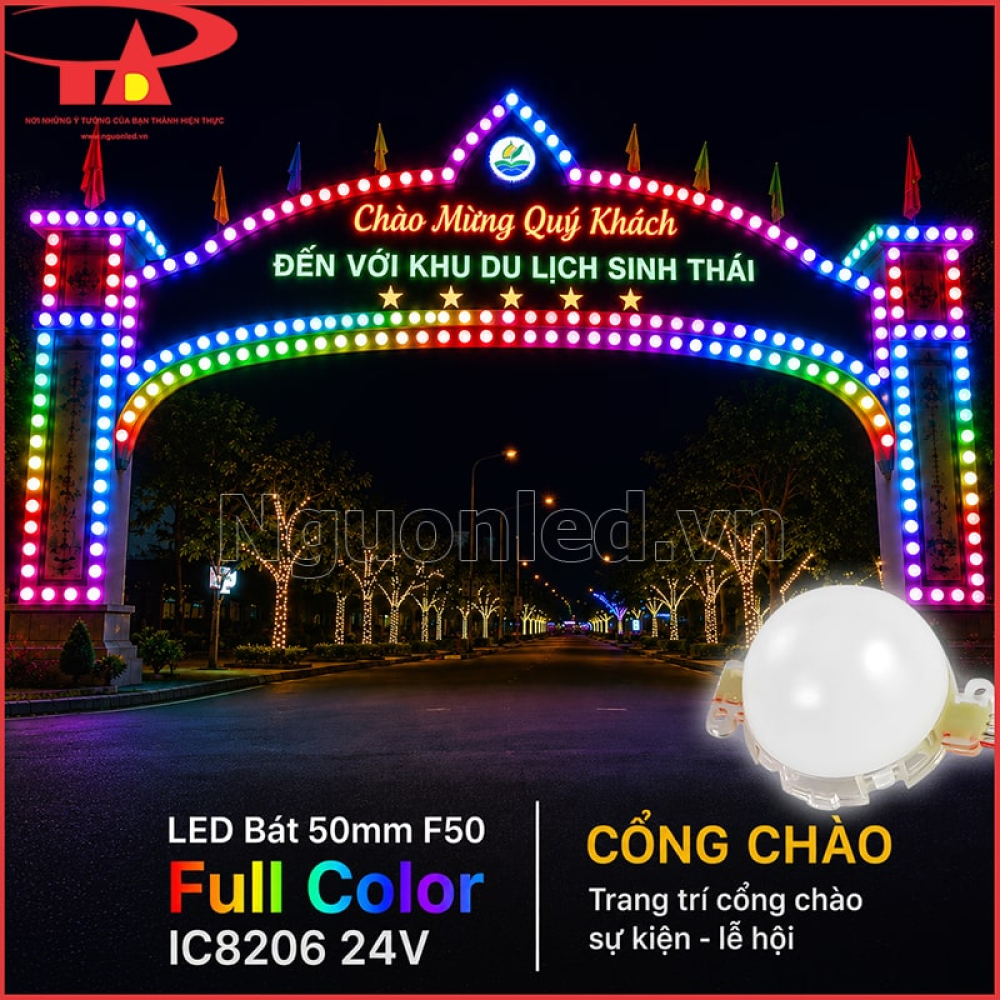

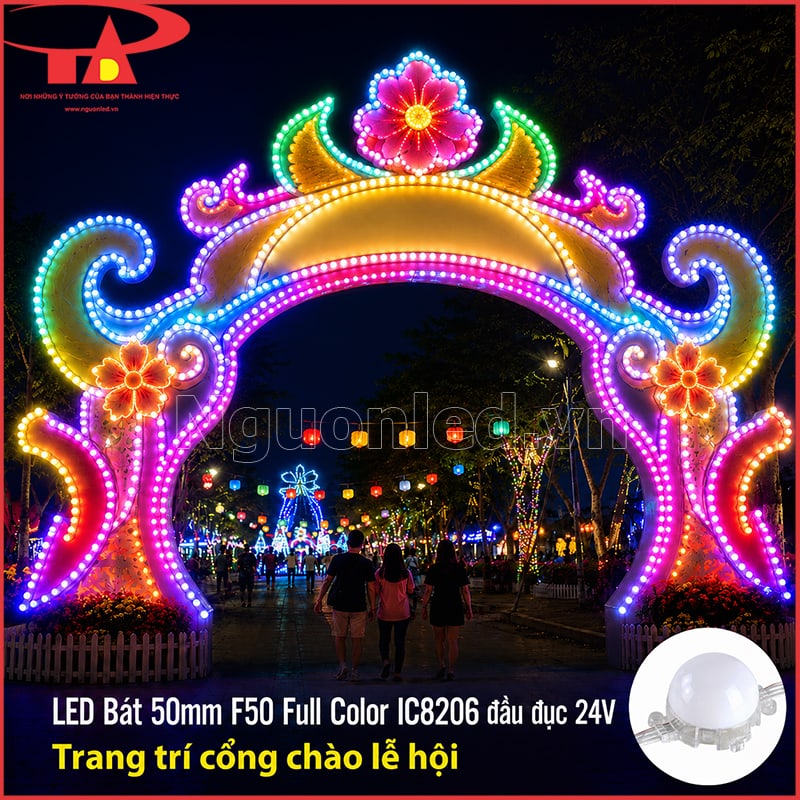

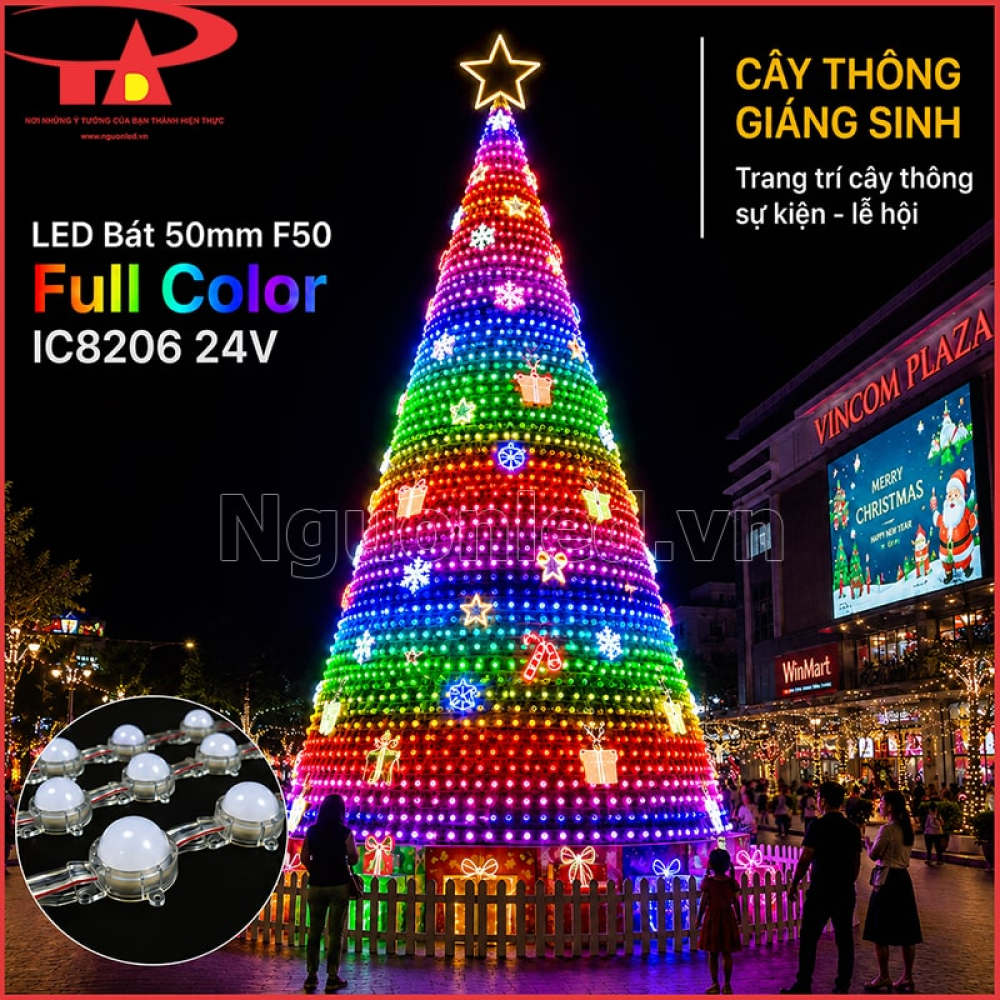

Cổng chào, cây thông và mô hình trang trí lớn

• Một cổng chào lớn sẽ khác hẳn khi những điểm Full Color chạy dọc theo vòm và các đường viền. Ban ngày vẫn thấy phần khung chính, còn khi tối xuống, từng bóng sáng lên làm cả cổng hiện rõ hơn từ xa và tạo cảm giác rộn ràng ngay từ lối vào.

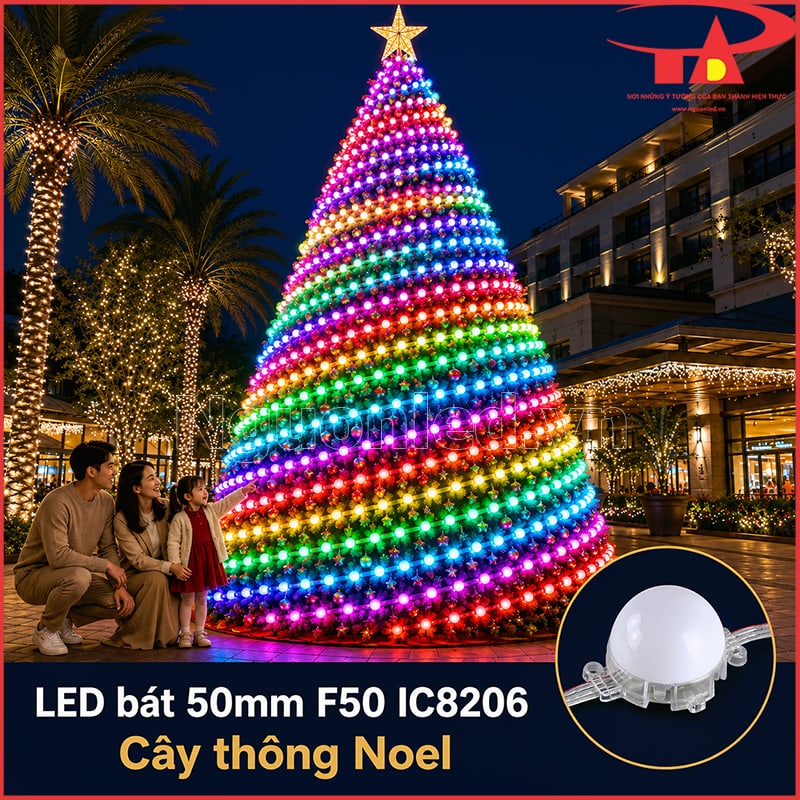

• Cây thông lớn đẹp ở cách ánh sáng đi theo từng tầng cành. Bóng chạy vòng quanh thân, men theo tán hoặc xen giữa các chi tiết trang trí; khi cả cây đổi màu, từng tầng sáng tách ra rõ hơn thay vì dồn thành một khối sáng đặc.

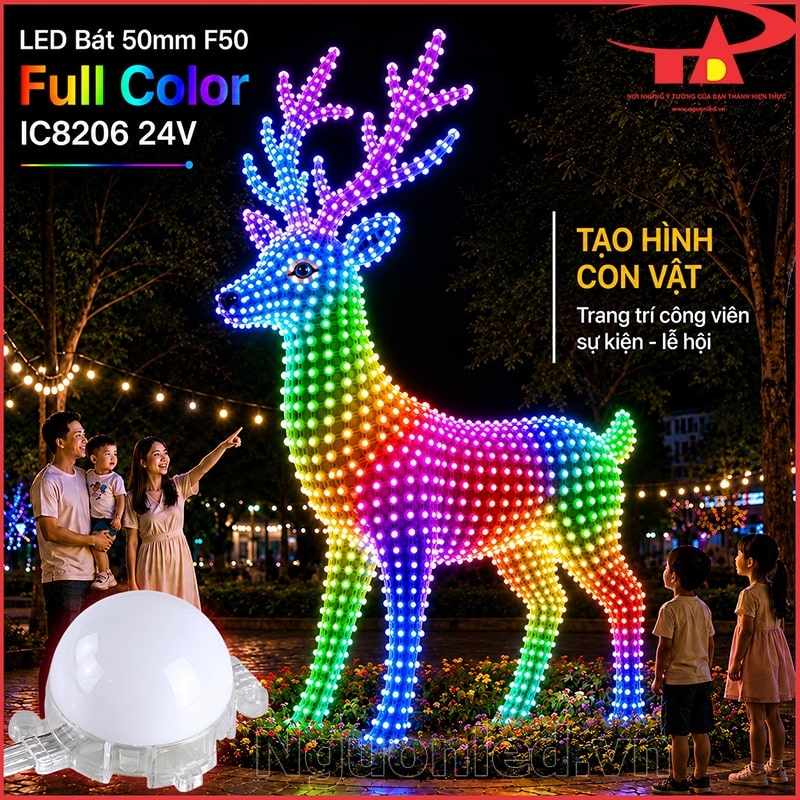

• Ngôi sao, quả cầu hay mô hình con vật lại cần bóng bám theo chính đường nét của khung. Quả cầu có các điểm màu bao quanh sẽ nhìn tròn và đầy hơn, còn ngôi sao hoặc linh vật dễ nhận ra hình từ nhiều phía khi trời tối.
• Đường hầm ánh sáng cho cảm giác sâu hơn vì các vòm sáng nối tiếp nhau trong tầm mắt. Đi càng vào trong, góc nhìn càng thay đổi, những dãy màu phía trước cũng thay đổi theo nên người xem có xu hướng đi chậm lại, nhìn lâu hơn hoặc dừng lại chụp hình.

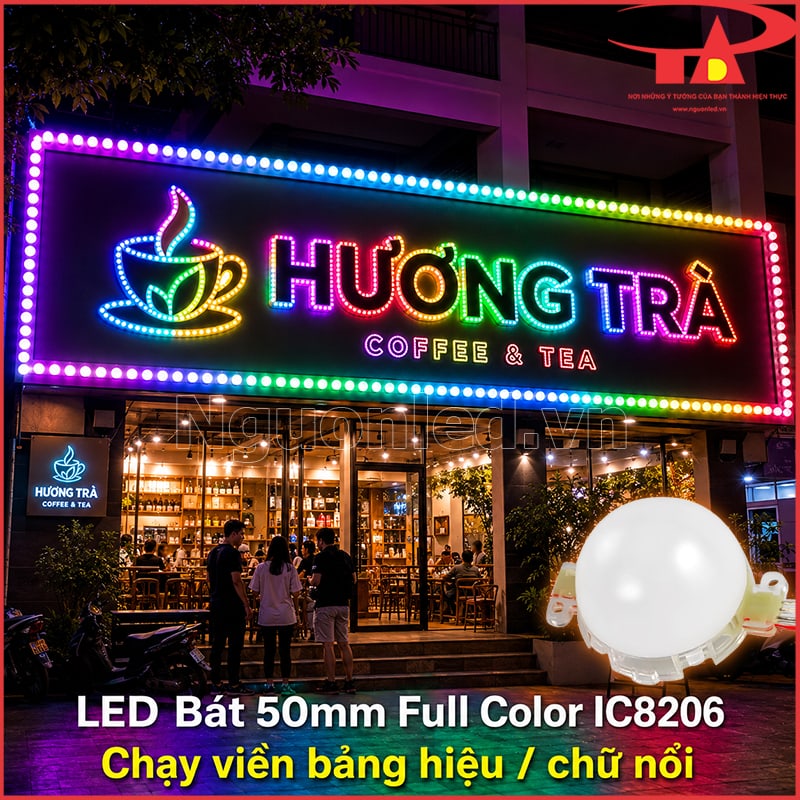

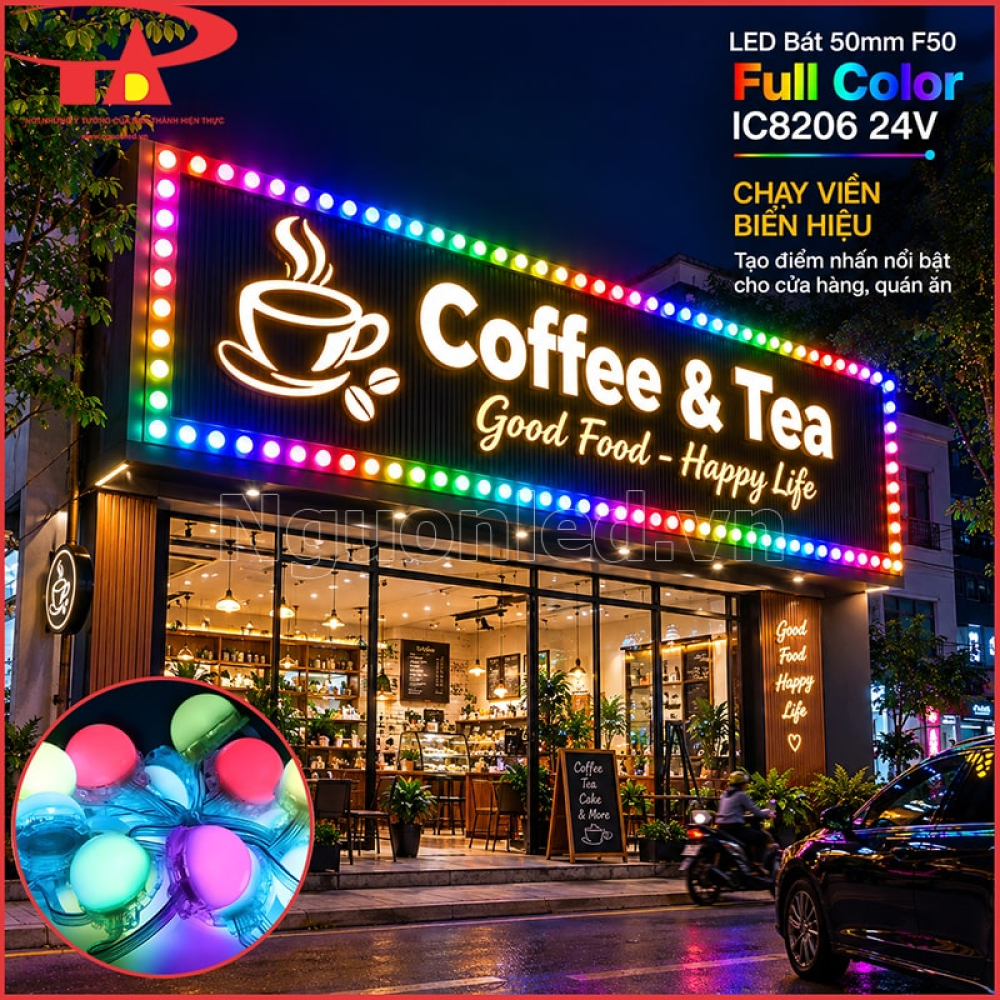

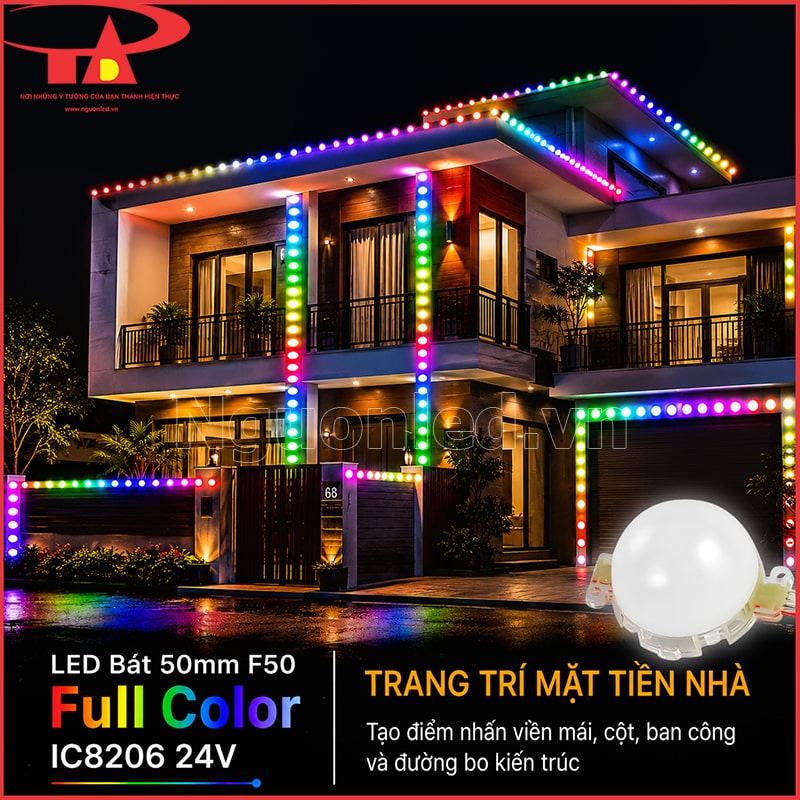

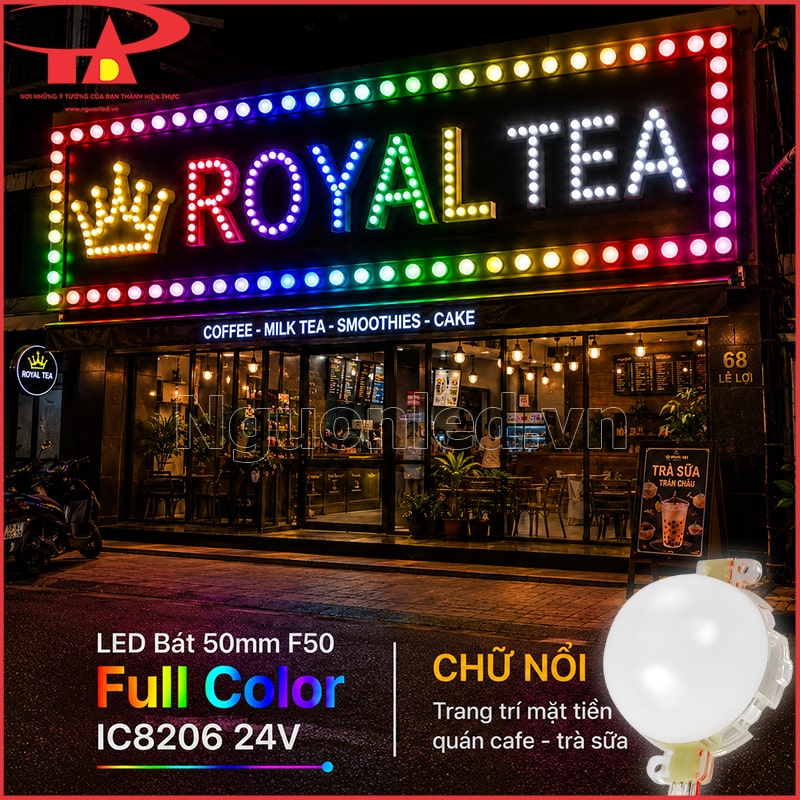

Biển hiệu, chữ nổi và mặt tiền công trình

• Đứng từ phía bên kia đường, một biển lớn dùng điểm LED quá nhỏ rất dễ bị chìm. Với bóng 50mm, từng chấm màu vẫn hiện rõ trên viền bảng, chữ hoặc logo khi trời tối.

• Trên biển hiệu, bóng thường đi theo mép bảng, ôm viền chữ nổi hoặc chạy quanh logo. Mặt tiền rộng có thể kéo thêm một đường màu theo mái, cột hoặc đường bo kiến trúc để phần hiệu ứng ăn nhập với chính hình dáng công trình.

• Quầy bán hàng, cửa hàng nhỏ hay xe bán hàng lại đưa bóng xuống gần mắt hơn. Lúc này bản đầu đục có lợi thế rõ: mặt màu vẫn sáng nhưng không lộ từng chip phía trong khi khách đứng gần đọc menu hoặc nhìn sản phẩm.

• Nếu mặt tiền có cả chữ, hộp đèn và nhiều phần chiếu sáng khác nhau, nên dùng đúng loại đèn cho từng nhiệm vụ. Nhóm đèn LED quảng cáo có thể tham khảo thêm cho chữ, biển và mặt dựng; còn LED bát Full Color nên tập trung vào phần viền, điểm màu và hiệu ứng.

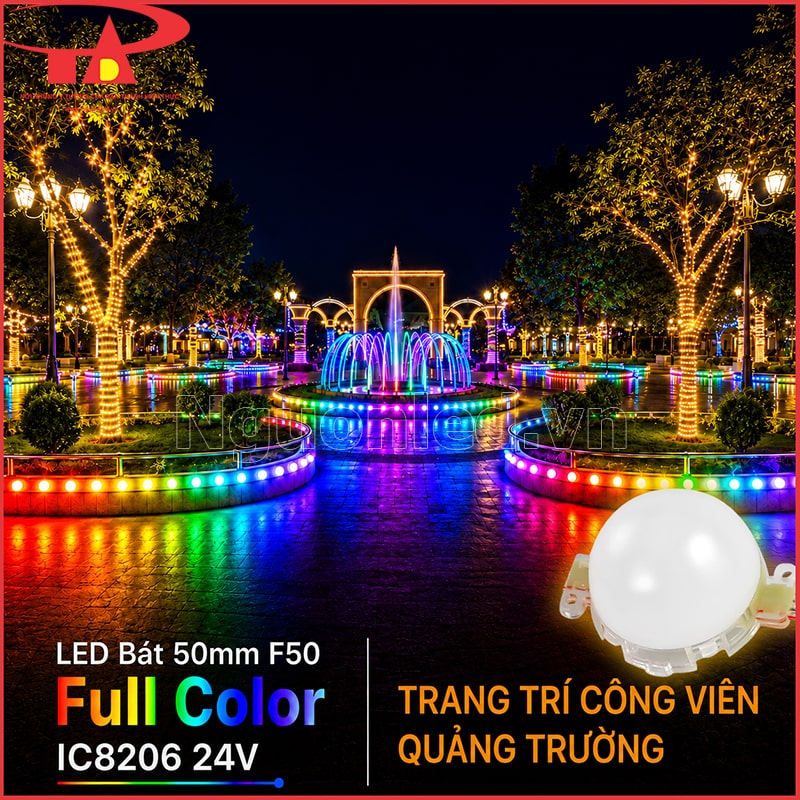

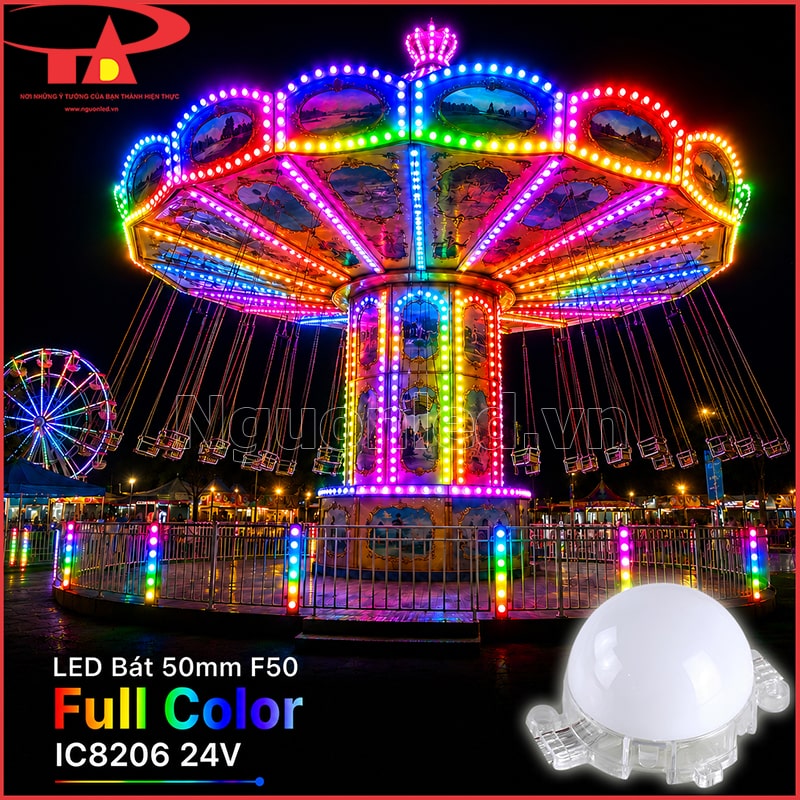

Khu vui chơi, quảng trường và trang trí đô thị

• Ở khu vui chơi, mắt người liên tục gặp chuyển động: vòng quay, trò chơi, dòng người, quầy hàng và nhiều cụm sáng cùng xuất hiện. Điểm LED 50mm đủ lớn để vẫn nhìn thấy rõ trên lan can, thân trò chơi hoặc những khung trang trí lớn giữa không gian đó.

• Vòng quay là một ví dụ rất dễ thấy. Khi thiết bị quay, các điểm màu cũng đổi vị trí trong tầm mắt, bản thân ánh sáng trở thành một phần của chuyển động chứ không chỉ nằm yên trên kết cấu.
• Công viên, quảng trường hay tuyến phố thì nên chia ánh sáng thành nhiều đoạn. Một cụm ở lan can, một đoạn quanh tiểu cảnh, vài điểm trên cột hay khu check-in sẽ tạo những khoảng màu khác nhau khi người đi bộ di chuyển qua.

• Khu vui chơi cần không khí mạnh và nhiều năng lượng thì màu có thể rõ hơn. Quảng trường hoặc lối đi công cộng nên nhẹ tay để mọi người còn ngồi lại, nói chuyện và nhìn cảnh quan lâu mà không thấy mỏi mắt.

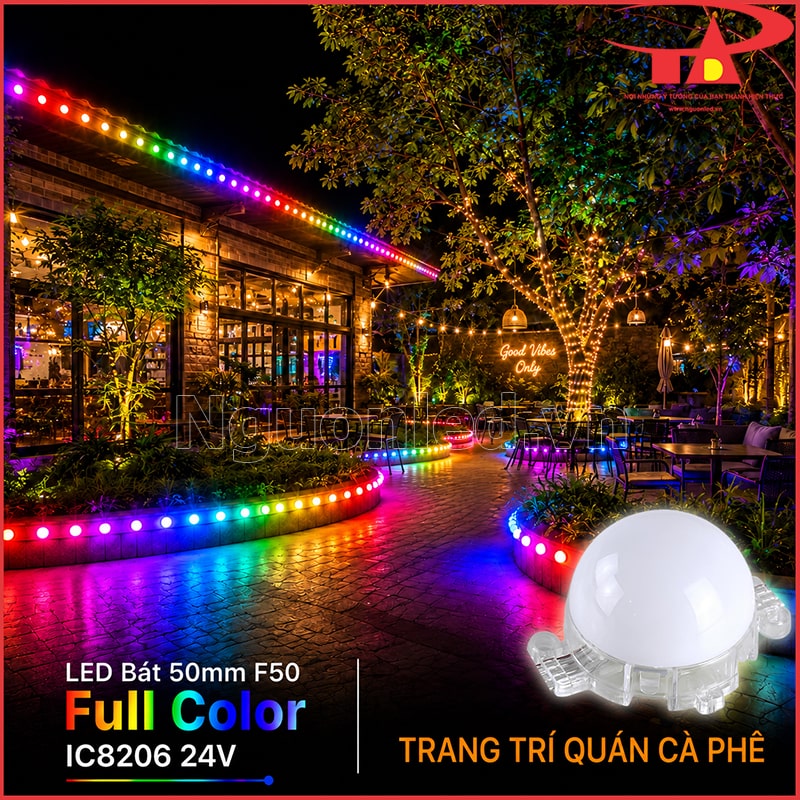

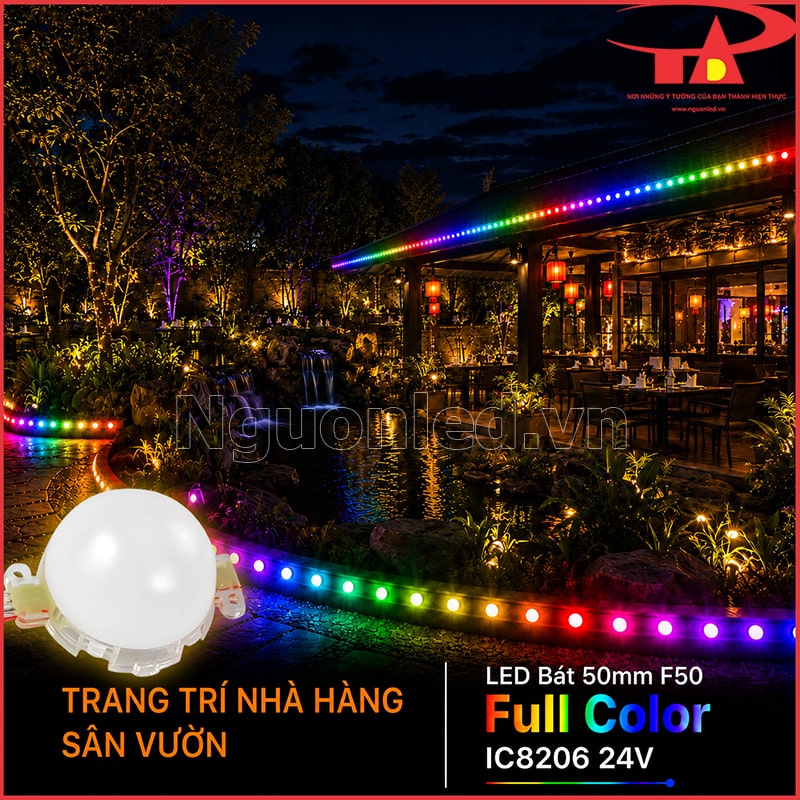

Quán cà phê, nhà hàng, khách sạn và resort

• Khách ngồi ở quán cà phê hay nhà hàng thường ở lại khá lâu. Vì vậy LED bát Full Color ở đây đẹp nhất khi làm nền cho không gian, chứ không phải chỗ nào cũng đổi màu liên tục.

• Sân vườn có thể đi một dải bóng theo mép mái, bồn cây hoặc chọn riêng một mảng tường làm góc chụp hình. Khu bàn ăn vẫn cần ánh sáng chính đủ rõ để nhìn món ăn và ngồi trò chuyện thoải mái; LED bát nên nằm ở phần nền hoặc cảnh quan xung quanh.

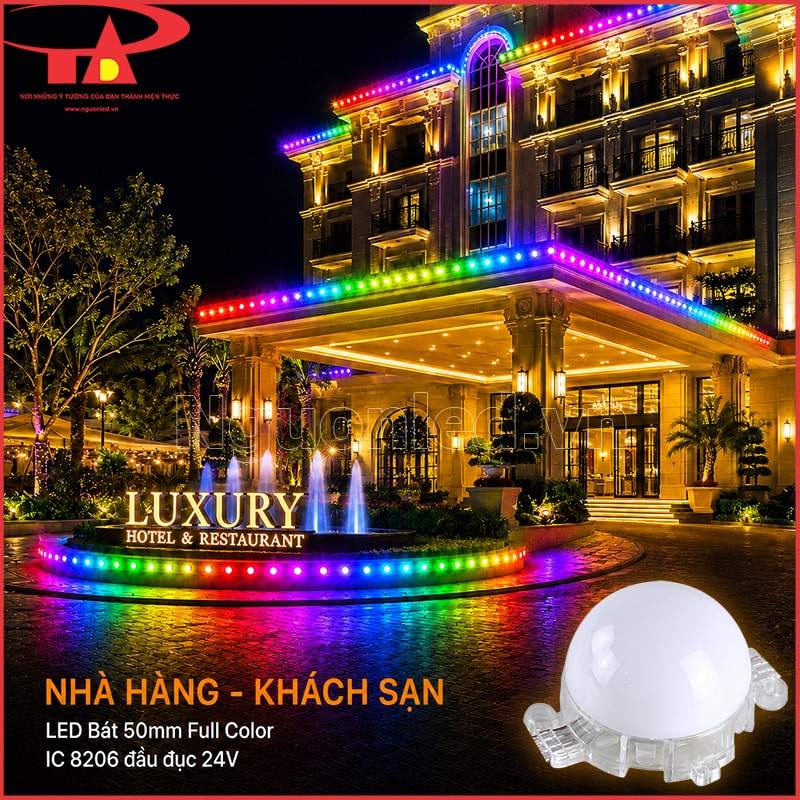

• Khách sạn và resort có khuôn viên rộng thì ưu tiên cổng, mặt ngoài công trình, khung sự kiện hoặc một cụm cảnh quan lớn. Những nơi gần phòng nghỉ, bàn ăn hay lối dạo nên bố trí thưa hơn và để màu chuyển nhẹ, tránh cảm giác lúc nào ánh sáng cũng giành sự chú ý.
• Không cần giăng kín LED trên cả khuôn viên. Chừa khoảng tối vừa đủ sẽ giữ được cây xanh, mặt nước và kiến trúc; khi đó mỗi cụm màu xuất hiện lại có giá trị hơn.

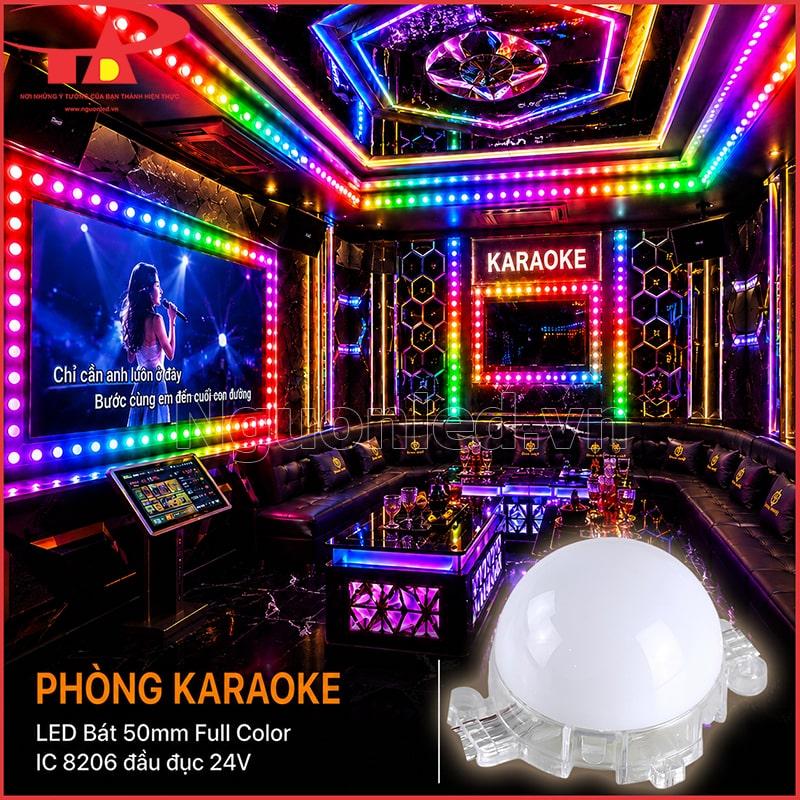

Karaoke, sân khấu và không gian giải trí về đêm

• Bước vào karaoke, bar hay sân khấu thì câu chuyện khác hẳn. Ở đây màu cần rõ hơn, nhịp chuyển động cũng mạnh hơn để theo kịp không khí về đêm.
• Trên vách lớn, khung trần hoặc mép sân khấu, bóng 50mm vẫn hiện rõ giữa nhiều lớp ánh sáng khác. Phía sau người biểu diễn, có thể đi bóng theo mép bục hoặc hai khung bên cạnh để phần nền liên tục đổi sắc, còn hệ đèn sân khấu chính vẫn chiếu vào người và khu vực biểu diễn.

• Tiệc, hội chợ và sự kiện đông người cũng hợp với kiểu điểm sáng lớn này. Những dải Full Color trên trần, vách hoặc khung trang trí làm không gian có thêm nhịp mà không cần phủ sáng kín mọi bề mặt.
• Nếu cần tự chọn kiểu chạy hoặc thay đổi tốc độ theo từng thời điểm, đây là nhóm ứng dụng nên dùng thêm mạch điều khiển tương thích. Còn khu vực chỉ cần màu tự thay đổi liên tục thì cấp đúng nguồn 24V là đèn đã chạy hiệu ứng có sẵn.

Chọn LED bát 50mm đầu đục theo nhu cầu sử dụng

• Không phải cứ cần Full Color là chọn bóng càng lớn càng tốt. Dòng 50mm đầu đục hợp nhất khi công trình đủ rộng để điểm sáng lớn phát huy đúng tỷ lệ.

Khi nào nên chọn LED bát 50mm đầu đục?

• Cổng lớn, mặt tiền, biển quảng cáo, cây thông hay mô hình có kích thước rộng là những vị trí dễ thấy rõ lợi thế của bóng 50mm. Đứng xa vẫn nhận ra từng điểm màu, còn khi chạy thành dãy thì đường viền không bị quá mảnh.
• Bản đầu đục cũng đáng chọn nếu bóng nằm gần tầm nhìn và bạn thích bề mặt màu liền, không muốn nhìn rõ từng chip phía trong.
• Nói ngắn gọn, dòng này dành cho nhu cầu điểm sáng lớn, mặt màu mềm và công trình có tỷ lệ rộng.

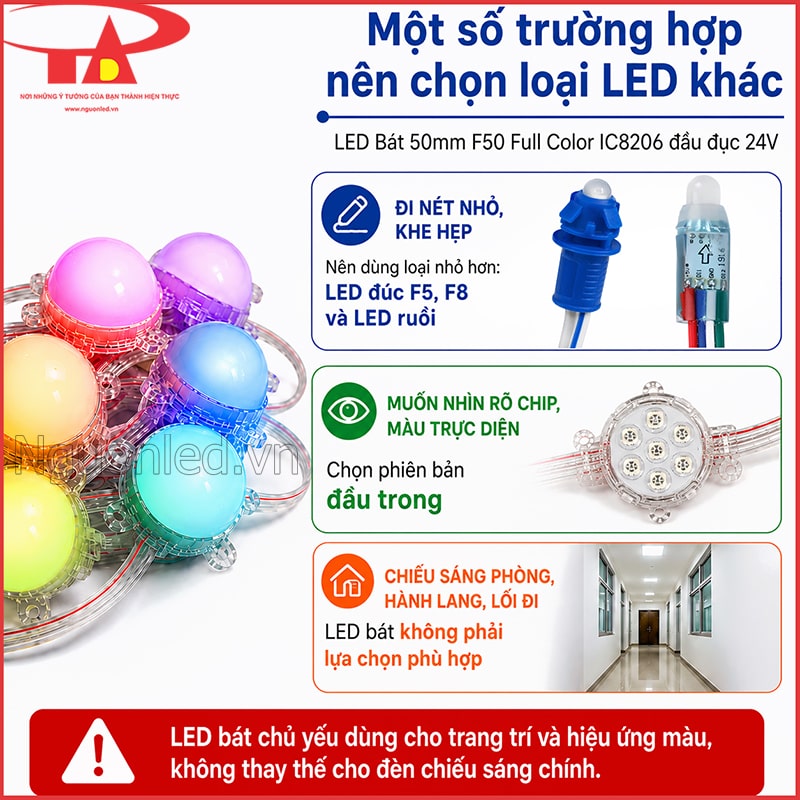

Một số trường hợp nên chọn loại LED khác

• Nếu cần đi nét nhỏ, khe hẹp hoặc bố trí rất nhiều điểm sát nhau thì bóng 50mm sẽ khá lớn. Lúc này nên chuyển sang loại nhỏ hơn; nhóm bóng LED đúc F5, F8 và LED ruồi sẽ hợp hơn khi cần đi nét hoặc làm mật độ điểm sáng dày.
• Nếu thích nhìn rõ chip bên trong và muốn màu trực diện hơn khi đứng gần, phiên bản đầu trong sẽ đúng nhu cầu hơn bản đầu đục.
• Còn nếu mục đích là chiếu sáng phòng, hành lang, khu làm việc hay lối đi thì LED bát không phải dòng nên chọn. Sản phẩm này thiên về trang trí và hiệu ứng màu, không thay thế cho đèn chiếu sáng chính.

Xác nhận đúng phiên bản trước khi chốt số lượng

• Đơn hàng dùng vài dây đã cần kiểm tra đúng mẫu, công trình hàng trăm bóng càng nên làm việc này trước khi thi công.
• Trước khi chốt số lượng lớn, hãy kiểm tra đúng mặt chụp trắng sữa, kích thước 50mm và điện áp 24V, sau đó cấp nguồn thử một dây để xem bóng sáng và tự chạy đúng nhu cầu.
• Làm từ đầu sẽ đỡ rất nhiều công tháo sửa nếu sau này phát hiện nhầm kích thước, nhầm điện áp hoặc nhầm bản đầu trong với đầu đục.

An Đức Phát kiểm tra sản phẩm và hỗ trợ trước khi giao

• Trước khi giao hàng, An Đức Phát kiểm tra đúng phiên bản đầu đục, ngoại quan, số lượng và thử sáng để đối chiếu khả năng tự chạy của sản phẩm.
• Với công trình dùng nhiều bóng, khách có thể trao đổi trước số lượng dự kiến, cách chia khu vực và nhu cầu điều khiển. Từ đó dễ tính tải nguồn và chọn cấu hình phù hợp hơn, tránh mua về rồi mới phát hiện thiếu nguồn, chia tuyến chưa hợp lý hoặc chọn sai kiểu LED.
