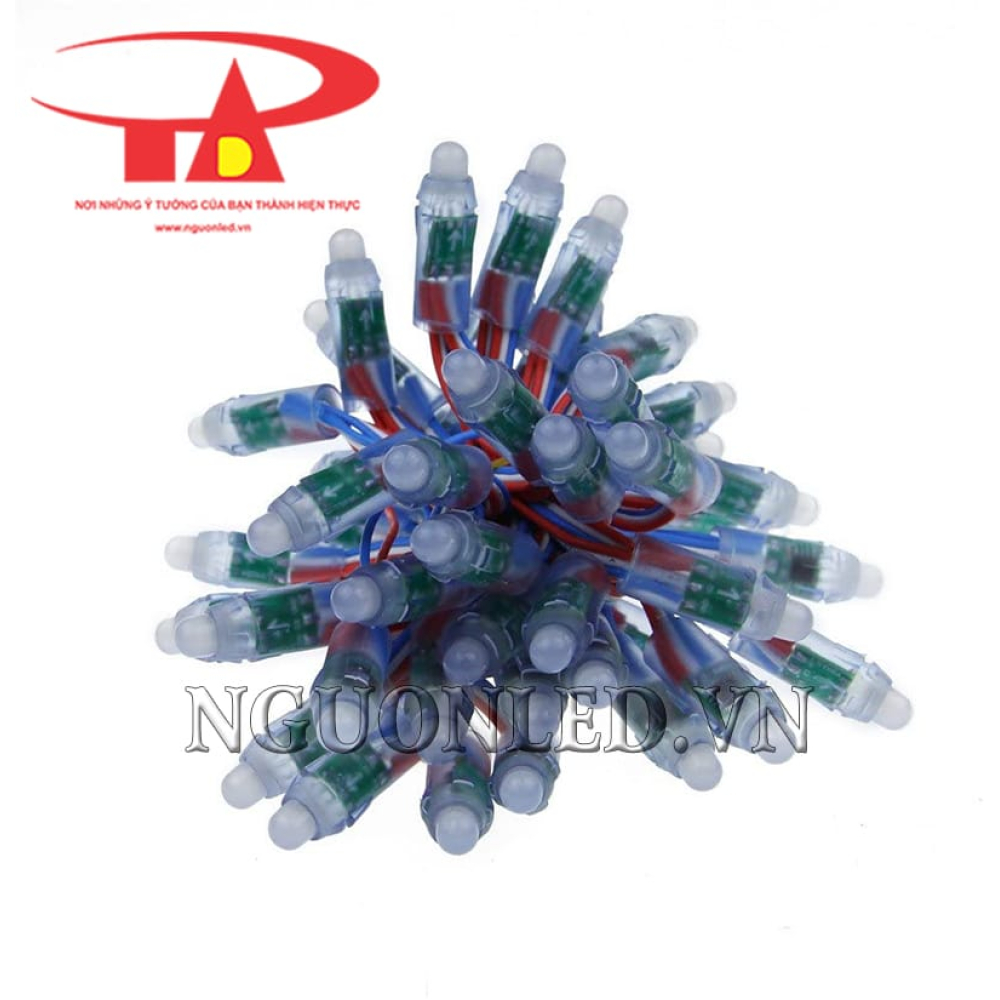

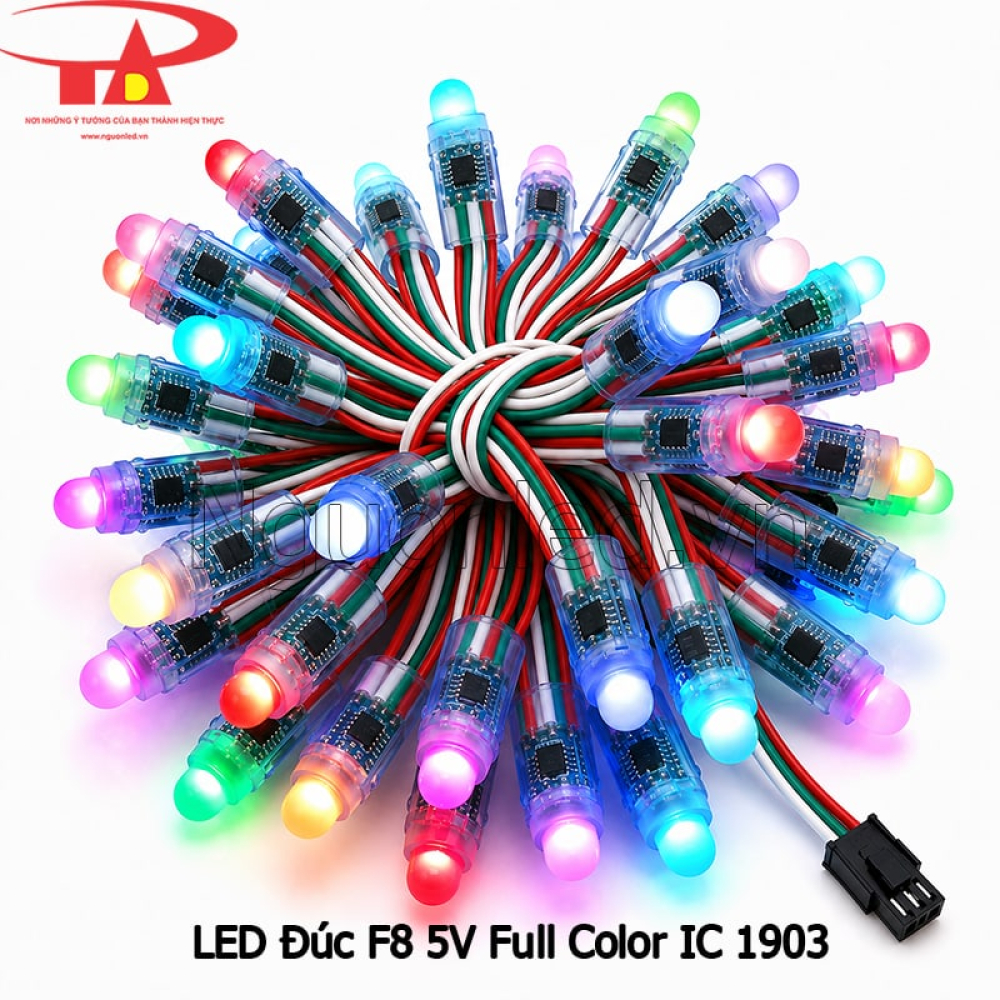

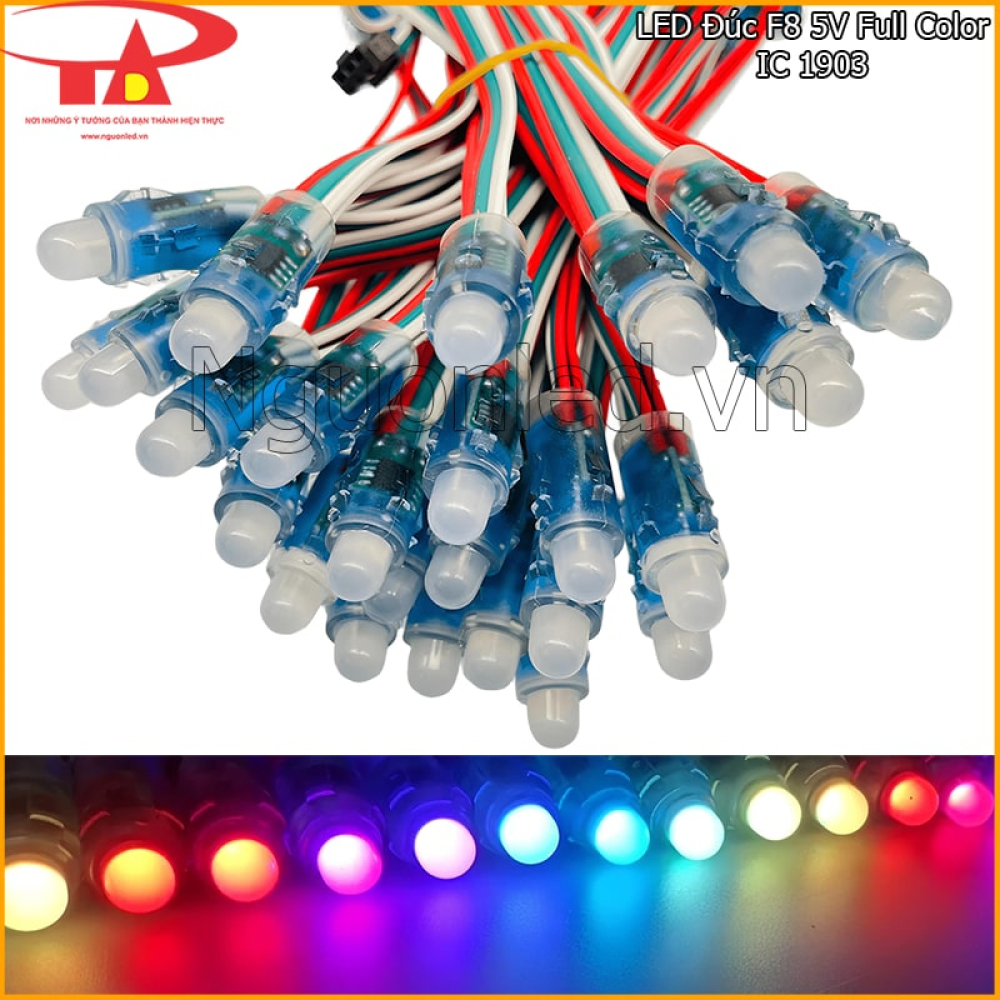

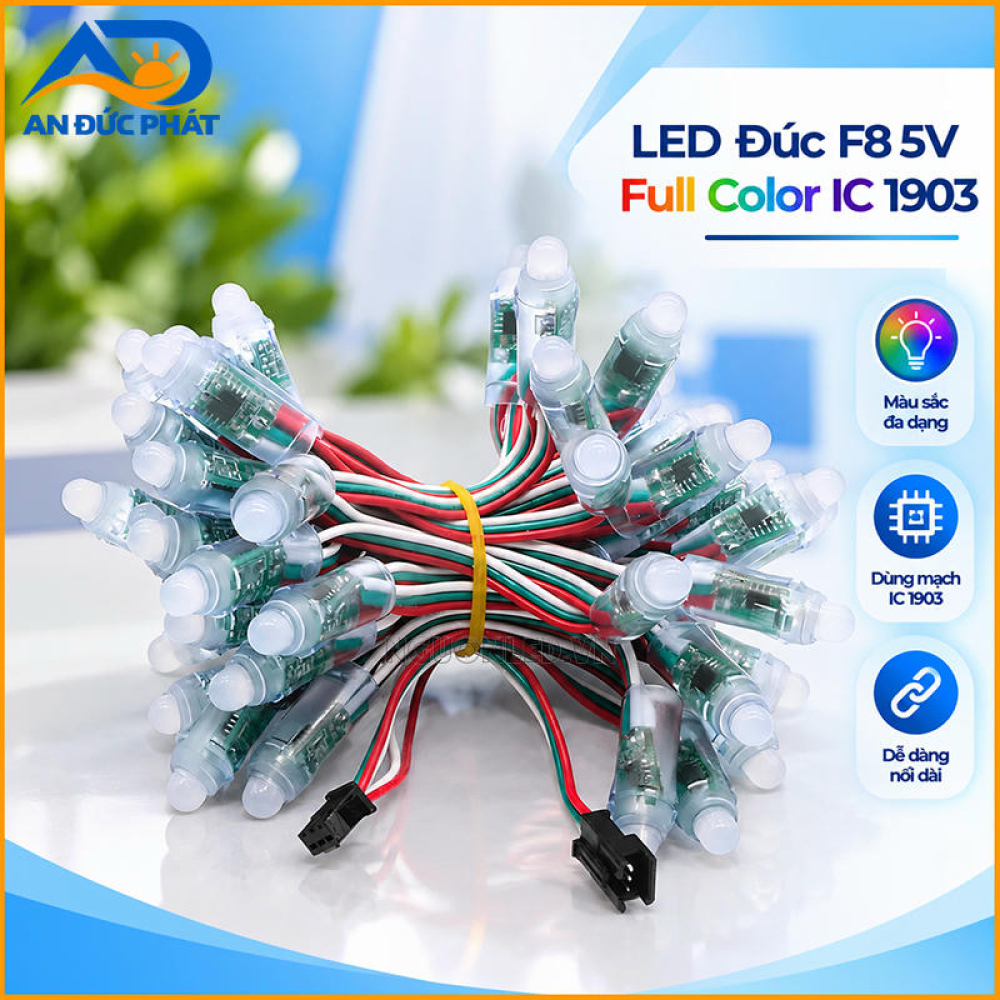

Led đúc F8 5V full color IC 1903

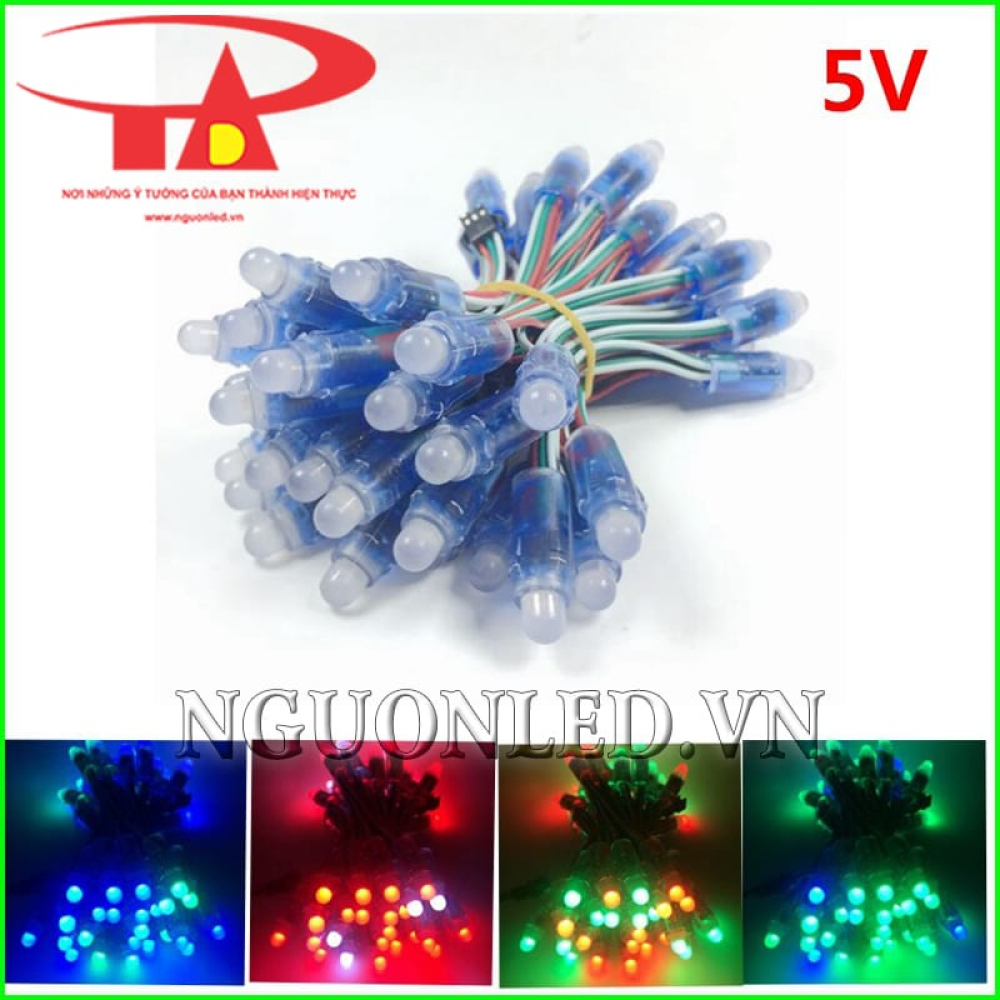

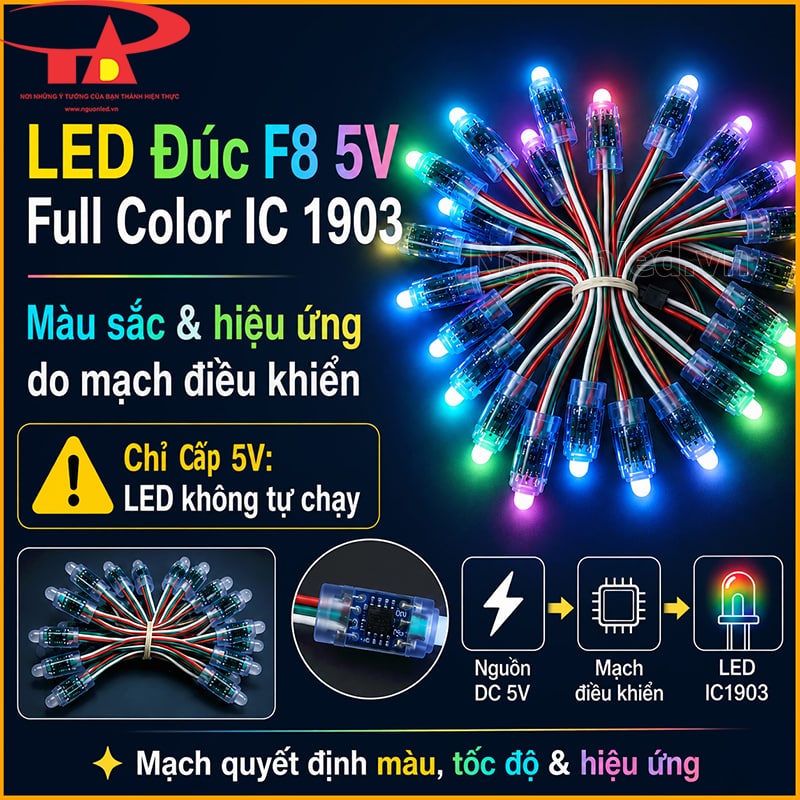

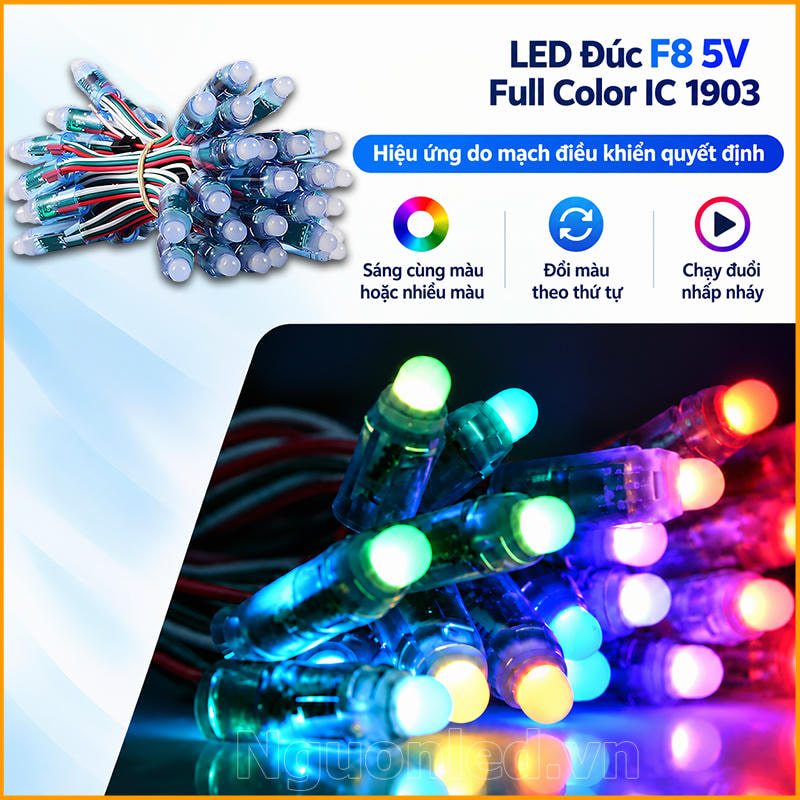

Màu Sắc Và Hiệu Ứng Của LED IC 1903 Được Điều Khiển Như Thế Nào?

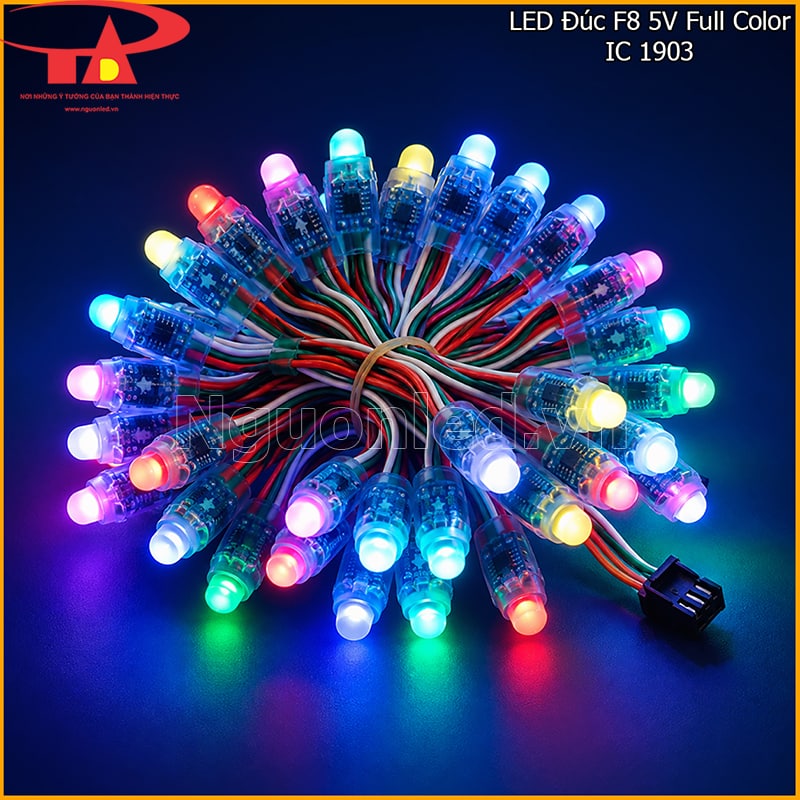

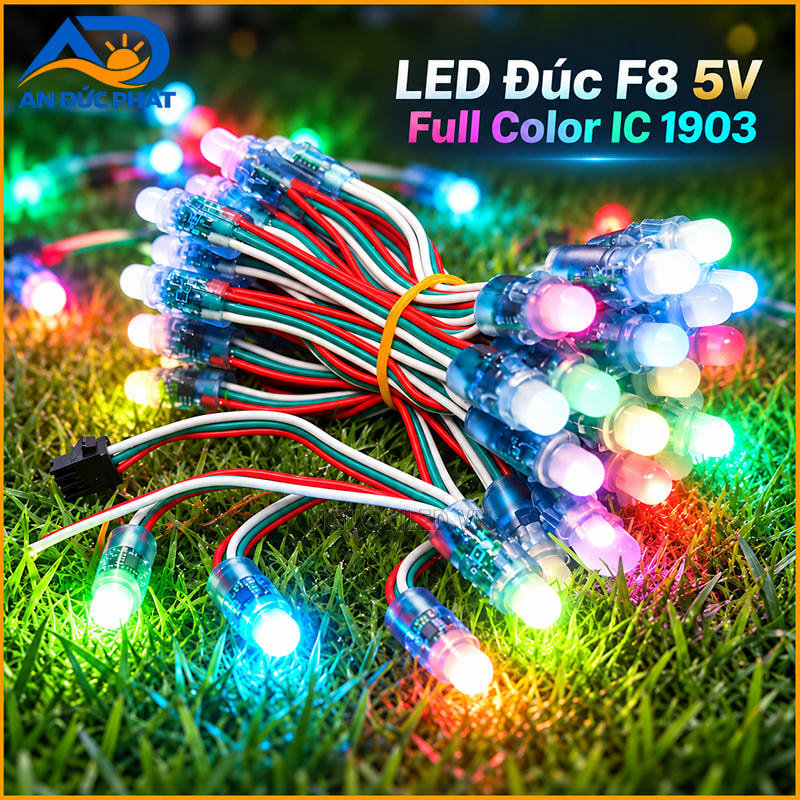

• LED đúc F8 5V Full Color IC1903 có thể hiển thị nhiều màu trên cùng một dây, trong đó từng bóng nhận tín hiệu riêng từ mạch điều khiển. Tùy chương trình được lựa chọn, các điểm LED có thể cùng sáng một màu, xen kẽ nhiều màu hoặc lần lượt thay đổi theo thứ tự.

• Hiệu ứng chạy đuổi tạo những đợt sáng nối tiếp từ bóng này sang bóng khác. Kiểu chuyển màu theo nhóm làm từng đoạn LED thay đổi sắc màu, trong khi chế độ nhấp nháy tạo những khoảng sáng tối với nhịp nhanh hoặc chậm. Khi kết hợp nhiều tuyến bóng trên một mô hình, mạch điều khiển phù hợp còn có thể tạo hiệu ứng chạy chữ, hình ảnh đơn giản hoặc mô phỏng chuyển động theo hình dáng trang trí.
• Màu sắc, tốc độ và trình tự phát sáng phụ thuộc vào chương trình của mạch sử dụng. Nguồn 5V DC chỉ cung cấp điện cho dây LED; nếu không có tín hiệu điều khiển tương thích, sản phẩm không tự chạy những hiệu ứng này.

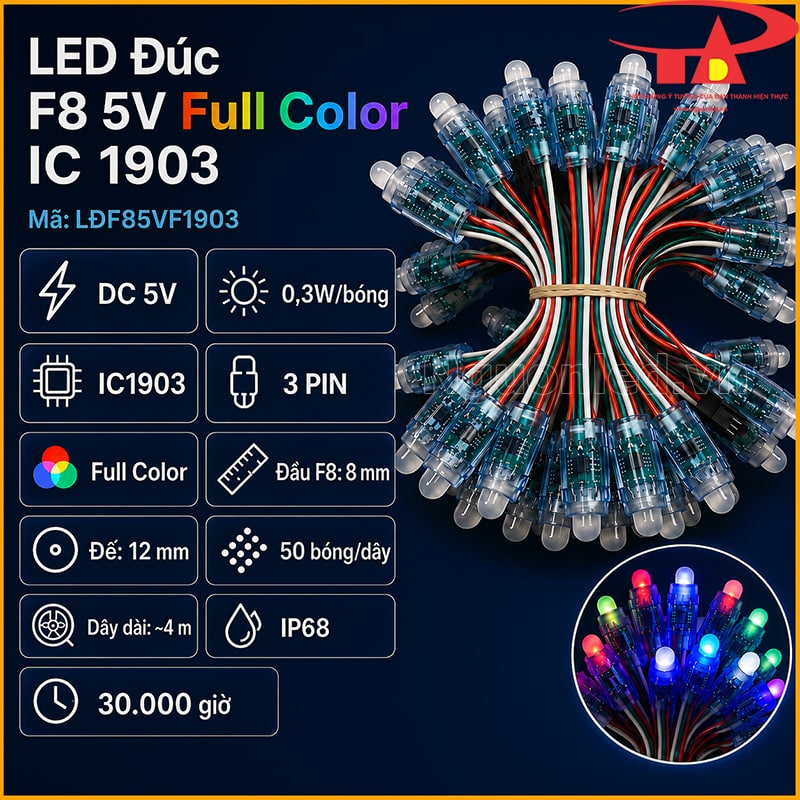

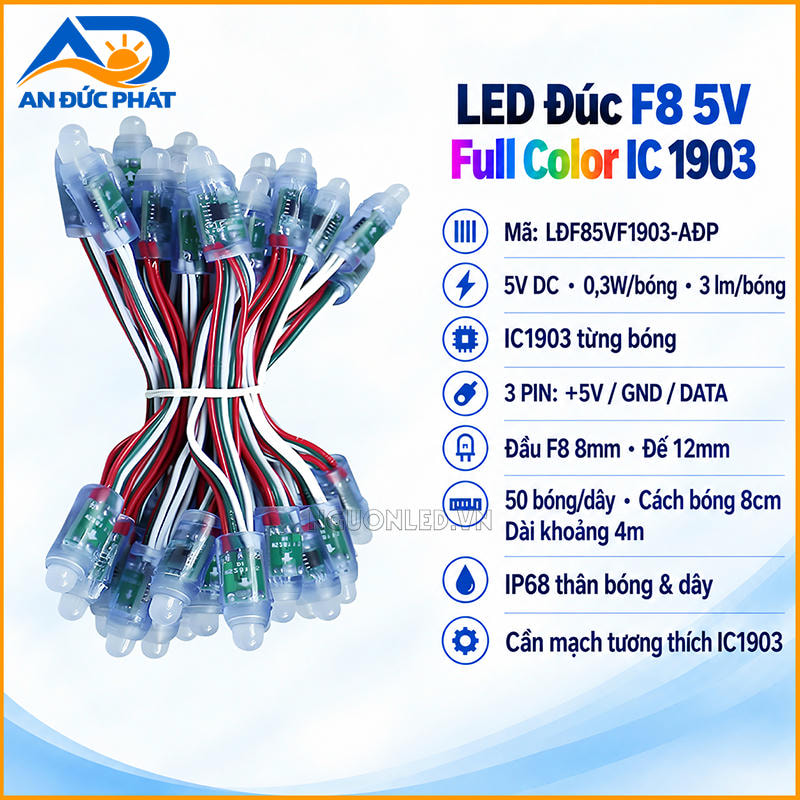

Thông Số Kỹ Thuật LED Đúc F8 5v Full Color IC 1903

• Tên sản phẩm: LED đúc F8 5V Full Color IC 1903
• Mã sản phẩm: LĐF85VF1903-AĐP
• Điện áp hoạt động: 5V DC
• Công suất: 0,3W/bóng
• Quang thông: 3 lm/bóng
• Loại IC: IC1903, mỗi bóng tích hợp một IC riêng
• Cấu trúc dây: 3 PIN (+5V, GND, DATA)
• Màu sắc ánh sáng: Full Color, thay đổi theo chương trình điều khiển
• Đường kính bóng:
  • đầu LED: 8mm
  • đế: 12mm
• Màu đầu bóng: Trắng đục
• Thân bóng: Nhựa xanh dương trong suốt
• Số lượng bóng: 50 bóng/dây
• Khoảng cách giữa các bóng: 8cm
• Chiều dài dây: Khoảng 4m
• Góc phát sáng: 120°
• Chỉ số hoàn màu: CRI 80
• Cấp bảo vệ: IP68
• Nhiệt độ làm việc: −25°C đến 65°C
• Tuổi thọ công bố: 30.000 giờ
• Điều khiển: Cần mạch tương thích với IC1903

Quy cách đóng gói: 1 dây 50 bóng đèn LED đúc F8 5V Full Color IC 1903
Giá trên chưa gồm bộ nguồn 5V DC và mạch điều khiển

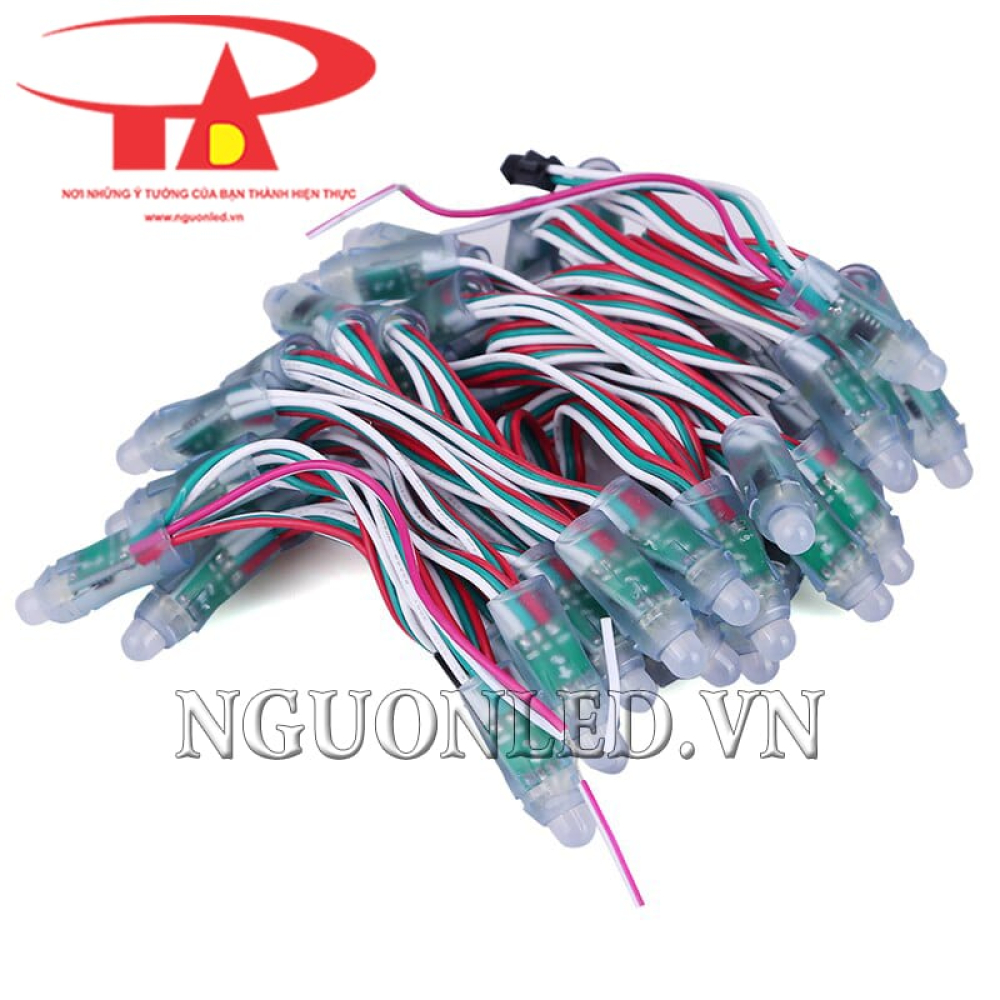

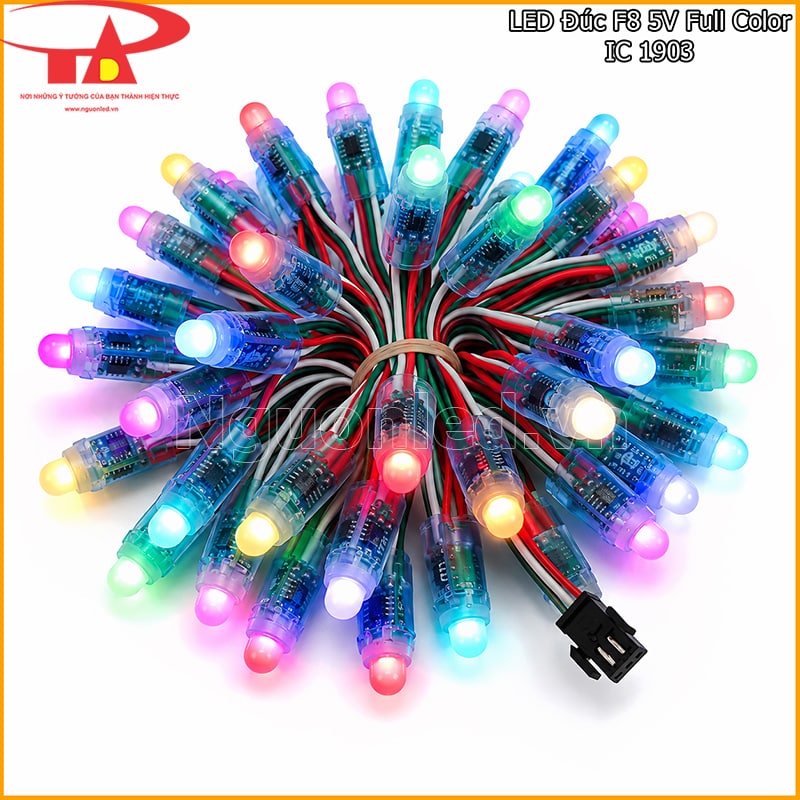

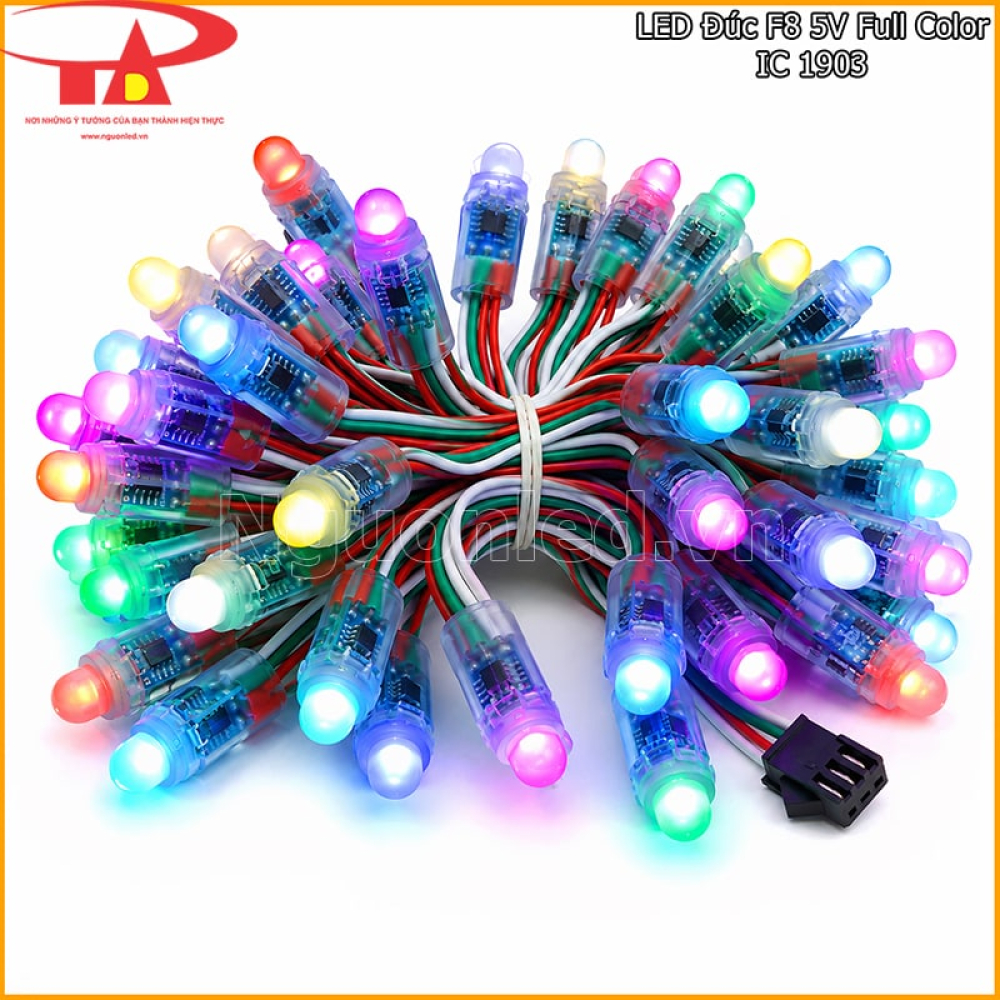

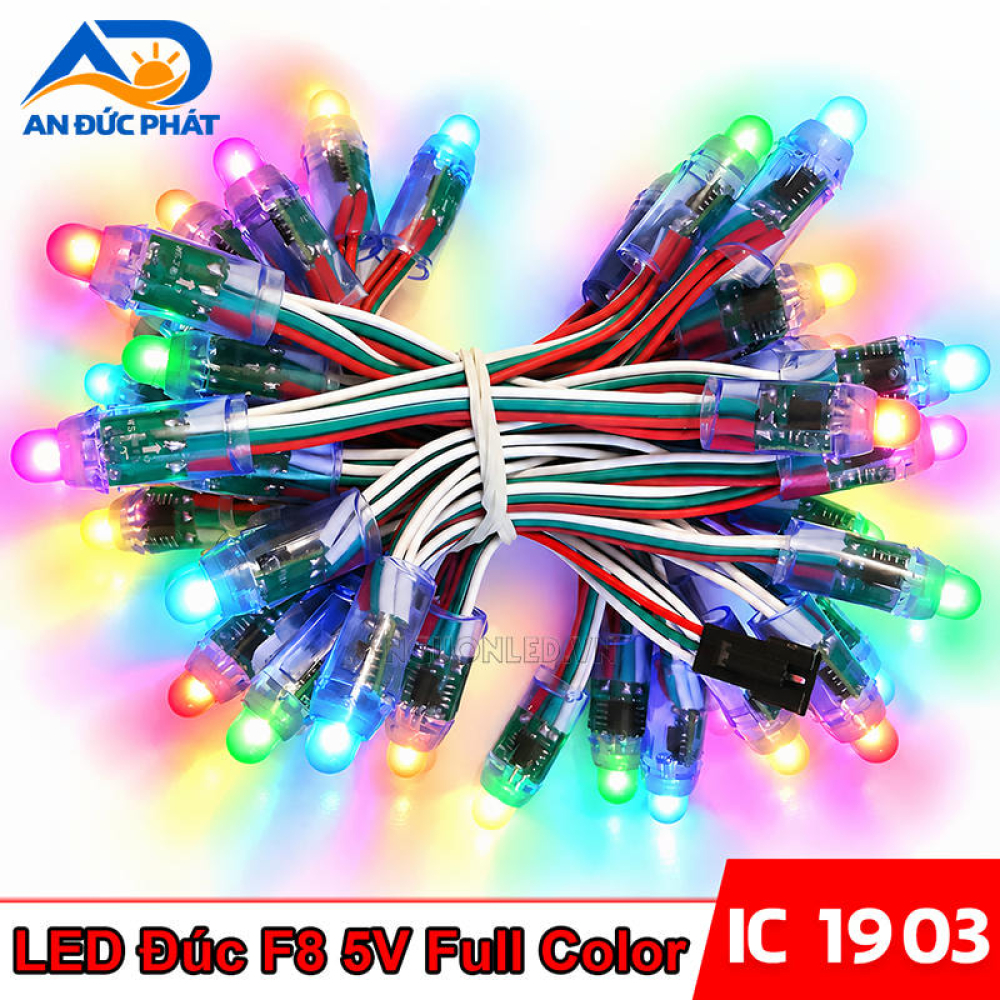

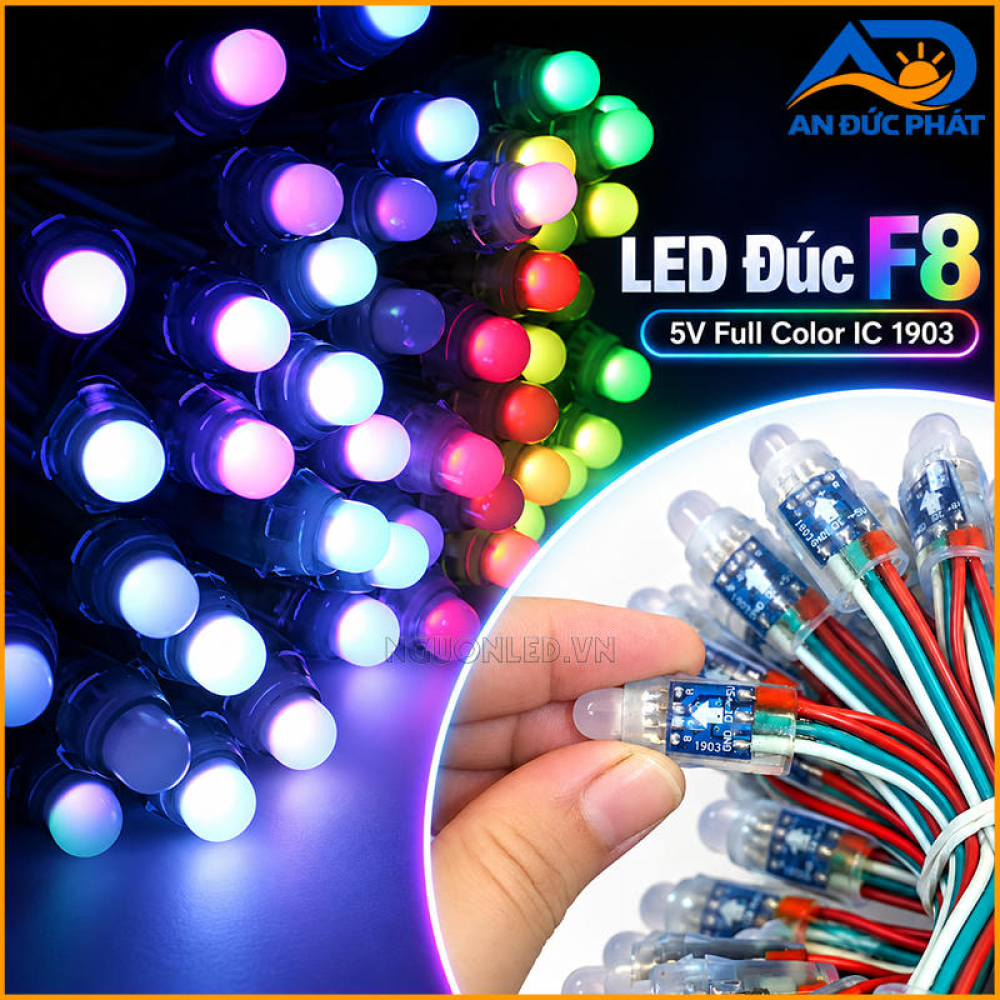

Cấu Tạo Bóng Và Cách Nhận Biết Đúng Dây Led Đúc Ic1903

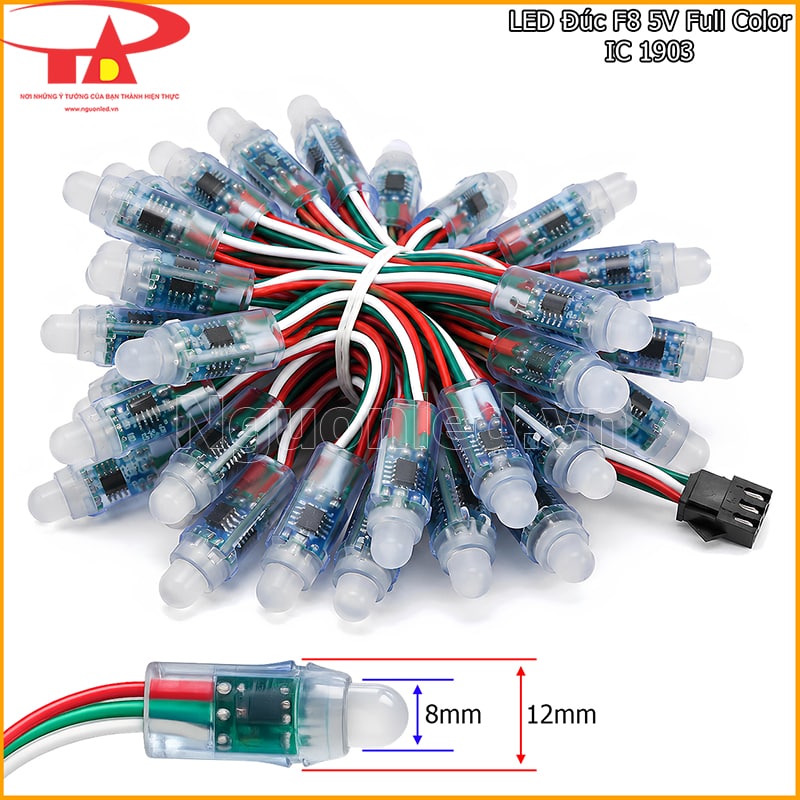

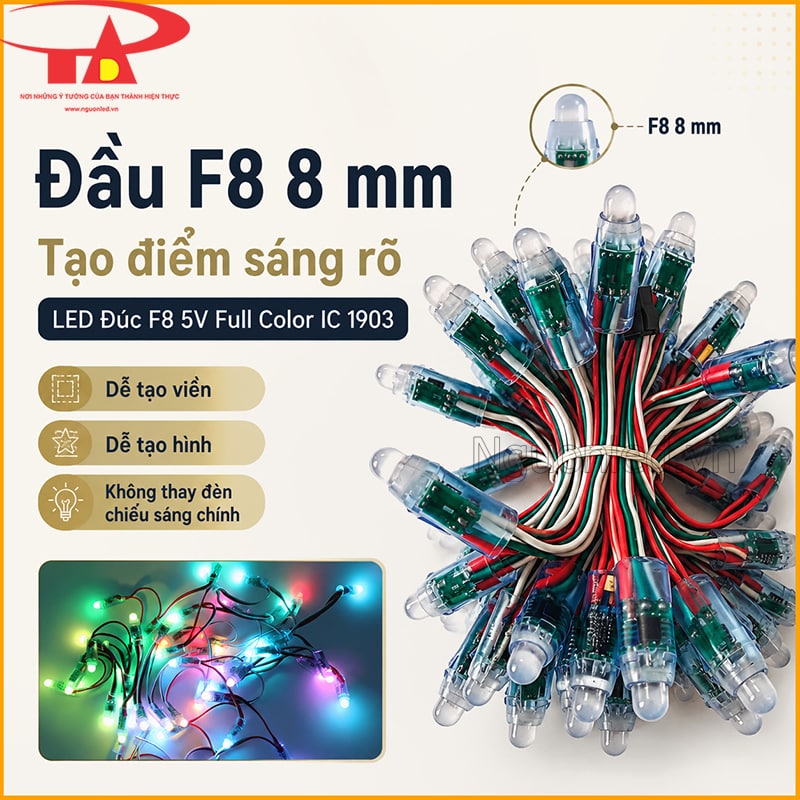

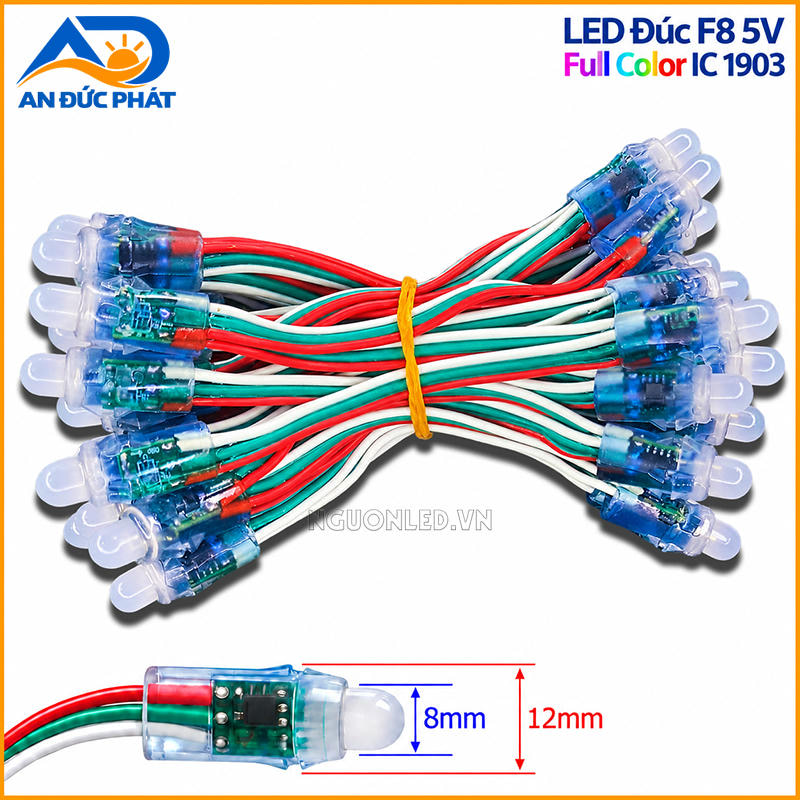

Đầu F8 8 mm, đế 12 mm và thân bóng trong

• Bóng LED đúc F8 IC1903 có đầu tròn dạng bán cầu, đường kính 8mm, được bao phủ bằng lớp nhựa trắng đục. Khi phát sáng, màu sắc hiện trên phần đầu bóng, không để lộ trực tiếp các linh kiện bên trong khi nhìn từ phía trước.
• Phần đế có đường kính 12mm, được thiết kế để gắn bóng vào bảng hiệu, chữ nổi hoặc các chi tiết trang trí. Trước khi gia công hàng loạt, người lắp đặt nên thử kích thước lỗ trên mẫu bóng thực tế để bảo đảm phần đế vừa khít, không quá chật hoặc bị lỏng.

• Thân bóng làm bằng nhựa xanh dương trong suốt, có thể nhìn thấy bảng mạch và linh kiện bên trong. Sự khác biệt giữa đầu trắng đục và thân xanh dương là đặc điểm dễ nhận biết của mẫu LED này ngay cả khi chưa cấp điện.
• Ngoài dòng F8 IC1903, khách hàng có thể tham khảo thêm các loại bóng LED đúc F5, F8 và LED ruồi để lựa chọn kích thước và kiểu sáng phù hợp với công trình.

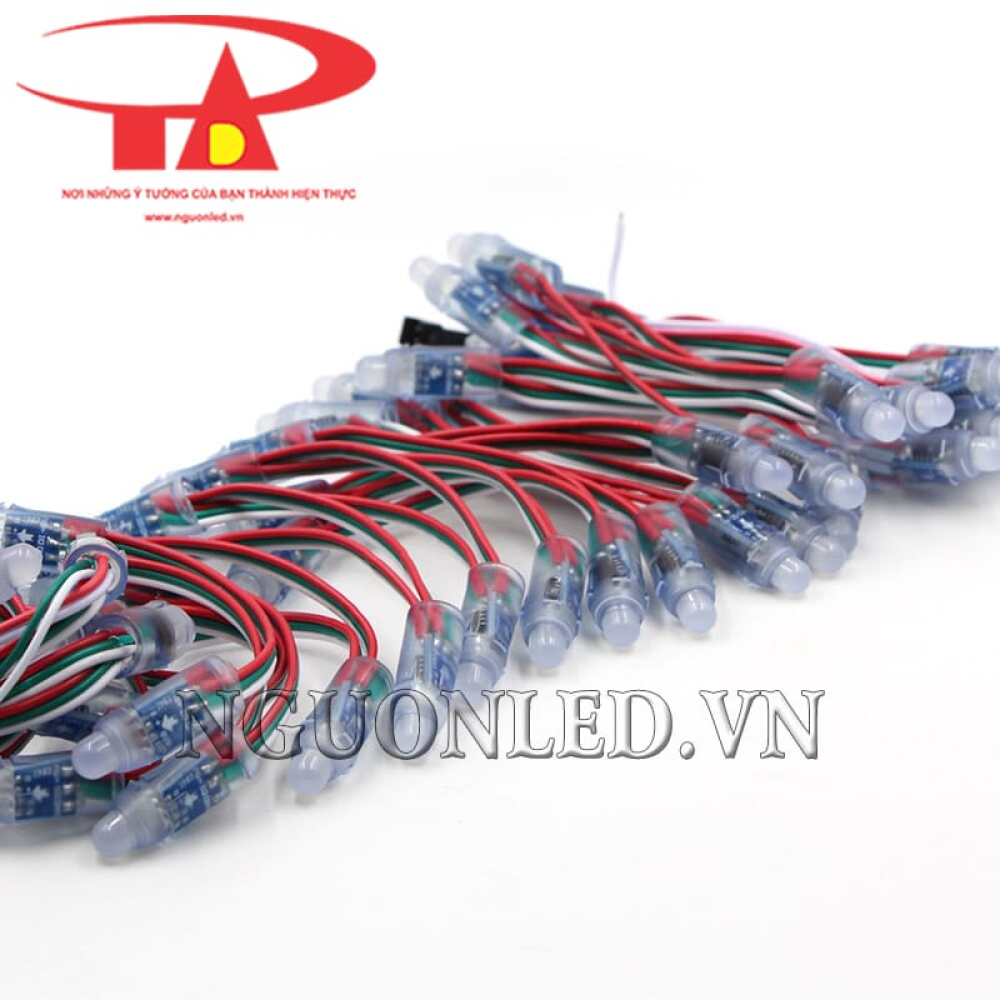

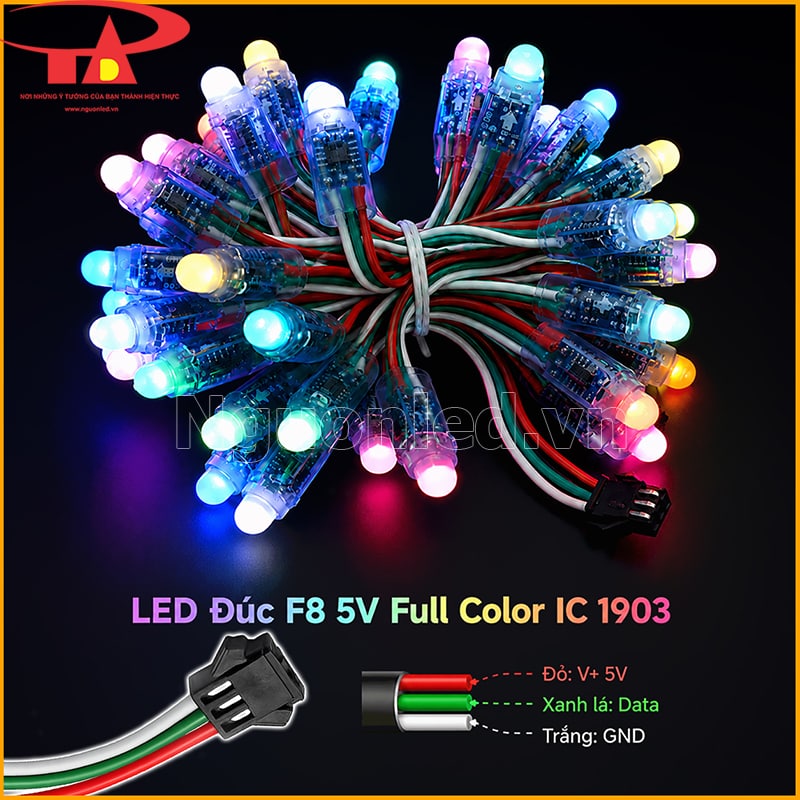

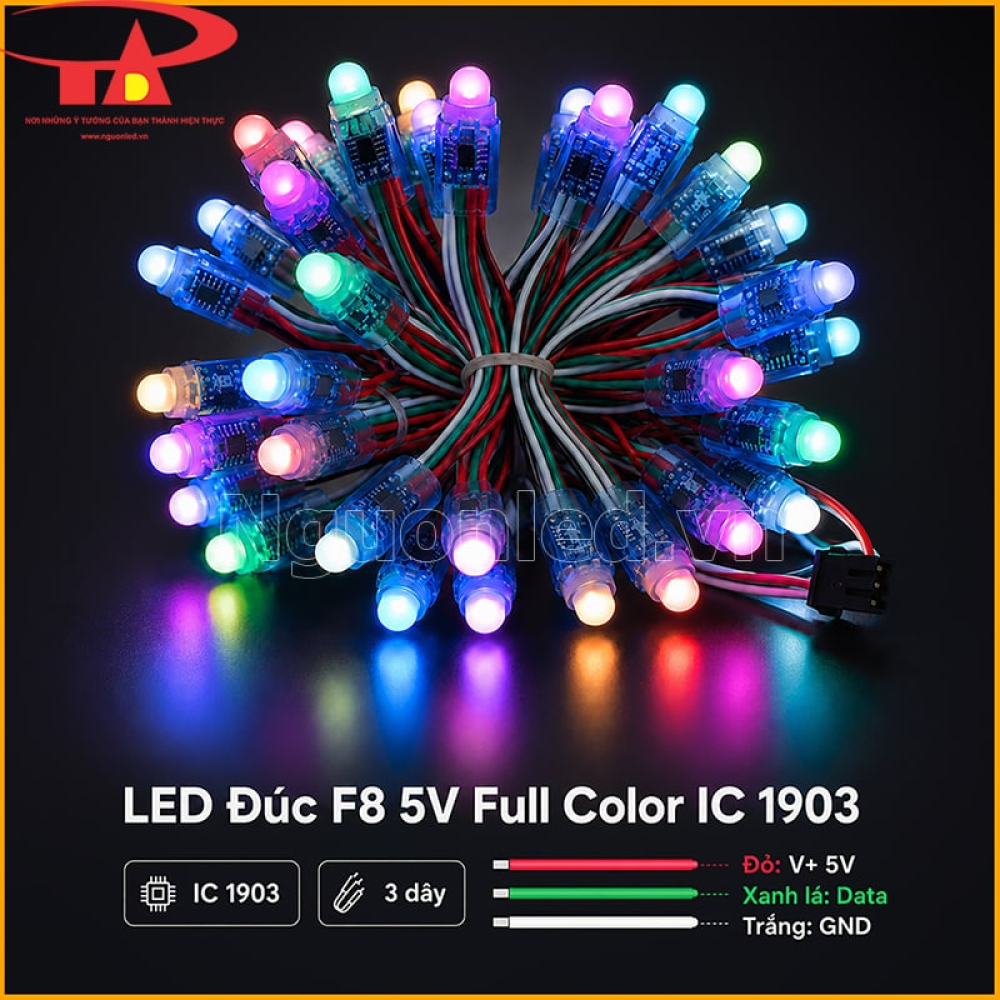

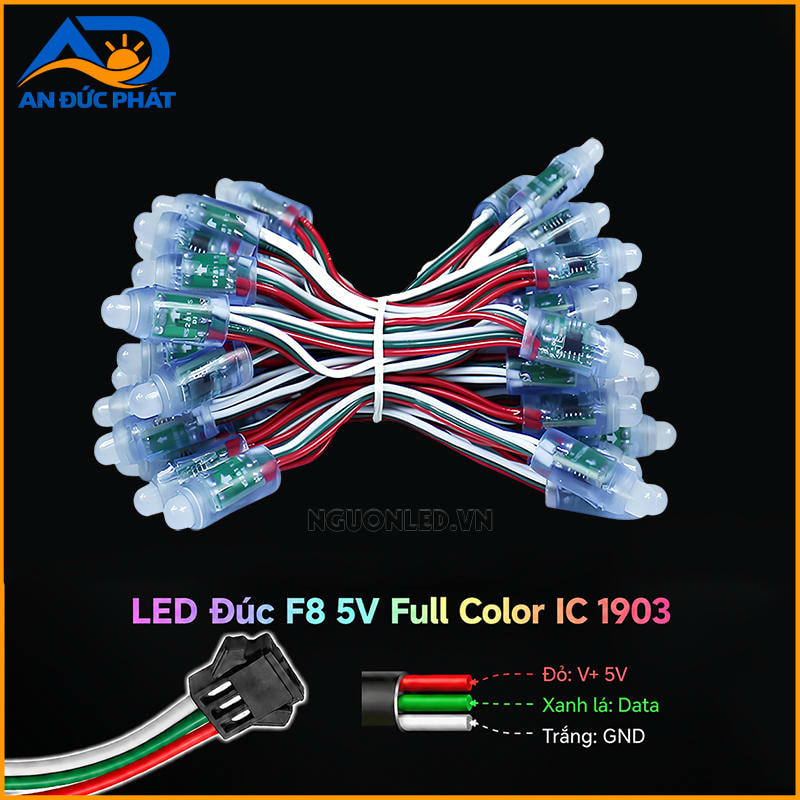

Ba dây nguồn, tín hiệu và chiều truyền DATA

• LED đúc F8 5V IC1903 sử dụng ba dây điện với màu sắc riêng biệt:
  • Dây đỏ: Cực dương +5V DC.
  • Dây trắng: Cực âm GND (V−).
  • Dây xanh lá: DATA, dây truyền tín hiệu điều khiển.
• Dây đỏ và dây trắng đưa điện đến các bóng LED. Dây xanh lá truyền tín hiệu từ mạch điều khiển vào bóng đầu tiên, sau đó tiếp tục qua các bóng còn lại. Mũi tên trên dây cho biết chiều truyền DATA; nếu đấu tín hiệu ngược đầu, dây LED có thể không chạy đúng chương trình.

• Hai đầu dây có giắc cắm 3 chân dạng đực – cái, giúp nối các dây LED theo đúng thứ tự. Ngoài giắc nối, sản phẩm còn có cặp dây đỏ và trắng để cấp bổ sung điện 5V tại những vị trí cần thiết. Khi ghép nhiều dây, đường DATA vẫn đi nối tiếp qua các bóng, còn nguồn điện được phân phối theo từng khu vực phù hợp với công trình.

LED Đúc IC 1903 Có Thể Dùng Với Những Mạch Điều Khiển Nào?

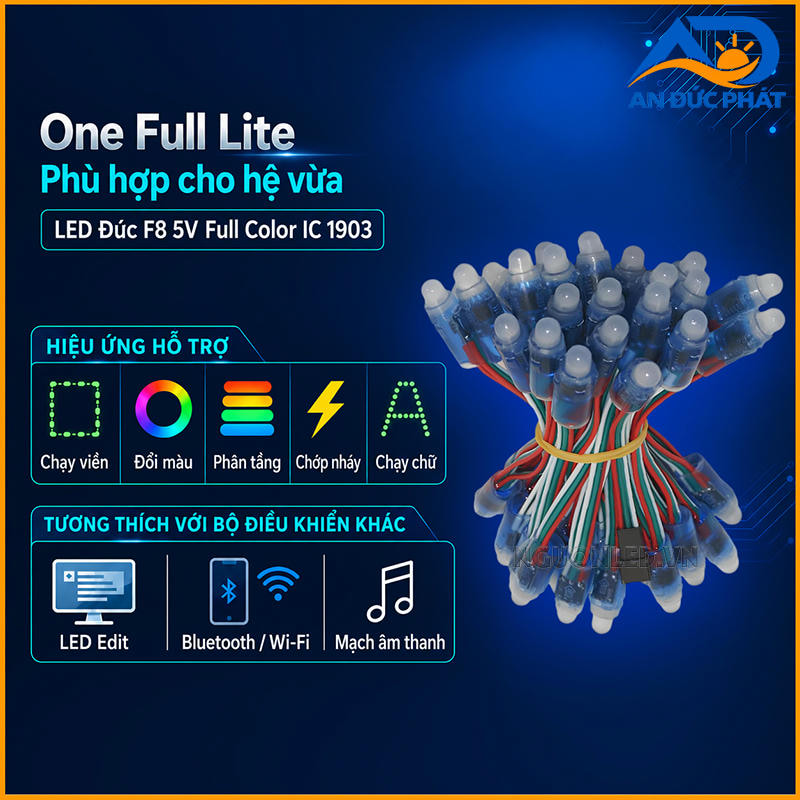

One Full Lite và các hiệu ứng trang trí phổ biến

• One Full Lite là một trong những lựa chọn dành cho LED đúc F8 IC1903 khi cần sử dụng các chương trình chạy sáng thông dụng. Với mạch và cấu hình tương thích, người dùng có thể thay đổi màu sắc, thứ tự phát sáng và những kiểu chạy được hỗ trợ.
• Đối với bảng hiệu hoặc mô hình có nhiều đường nét, điều cần quan tâm là chương trình điều khiển có phù hợp với cách sắp xếp bóng trên công trình hay không. Một hiệu ứng đơn giản có thể sử dụng cho đường viền, nhưng những hình trang trí phức tạp sẽ cần cách tổ chức tín hiệu và chương trình phù hợp hơn.

• Số lượng LED điều khiển được phụ thuộc vào phiên bản One Full Lite và cấu hình sử dụng. Trước khi mua mạch cho công trình có nhiều dây, cần xác nhận giới hạn của đúng thiết bị dự kiến dùng, không áp dụng một số lượng bóng cố định cho mọi phiên bản.

Một số lựa chọn khác cho hệ thống lớn hoặc điều khiển không dây

• T-1000S, K-1000C và K-8000C là những dòng mạch có thể sử dụng trong các hệ thống LED lập trình khi hỗ trợ IC1903 và được thiết lập đúng. Những lựa chọn này đáng cân nhắc với công trình cần tổ chức nhiều tuyến sáng hoặc thể hiện chương trình riêng trên bảng hiệu, mô hình và hạng mục trang trí lớn.
• Nếu ưu tiên thay đổi chế độ bằng điện thoại, khách hàng có thể tìm hiểu các mạch Bluetooth như SP105E, SP107E hoặc SP601E. Một số thiết bị thuộc dòng Magic Home hỗ trợ điều khiển qua Wi-Fi. Tuy nhiên, khả năng tương thích phụ thuộc vào từng model và phiên bản cụ thể; không phải mọi mạch Bluetooth hoặc Wi-Fi đều điều khiển được IC1903.

• Khách hàng có thể xem thêm các loại mạch điều khiển LED và trao đổi trước về số bóng, kiểu chạy mong muốn để lựa chọn thiết bị phù hợp.

Ưu Điểm Của LED Đúc F8 5V IC 1903 Khi Đưa Vào Sử Dụng Thực Tế

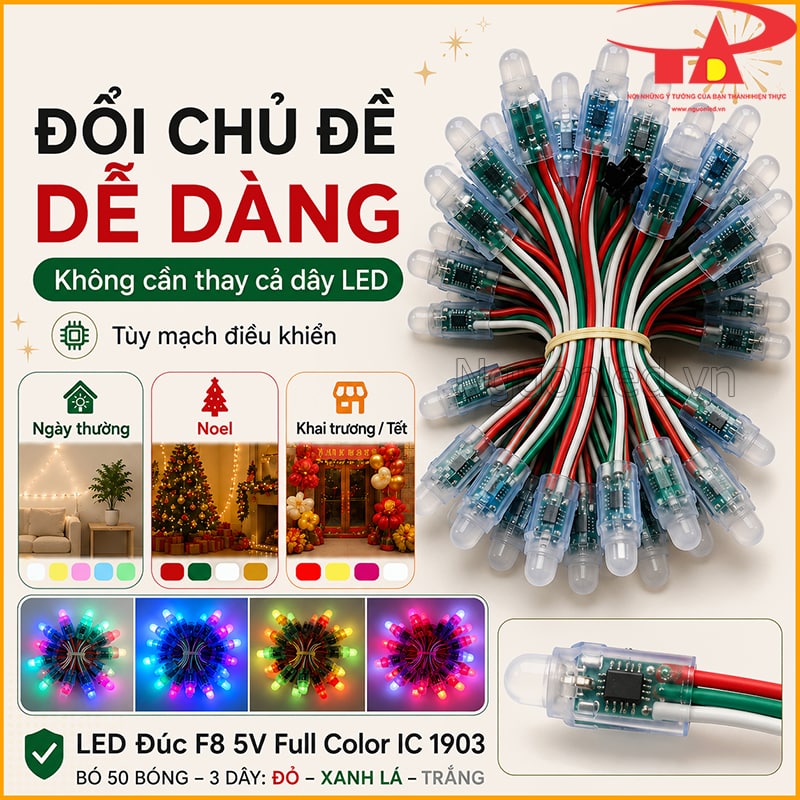

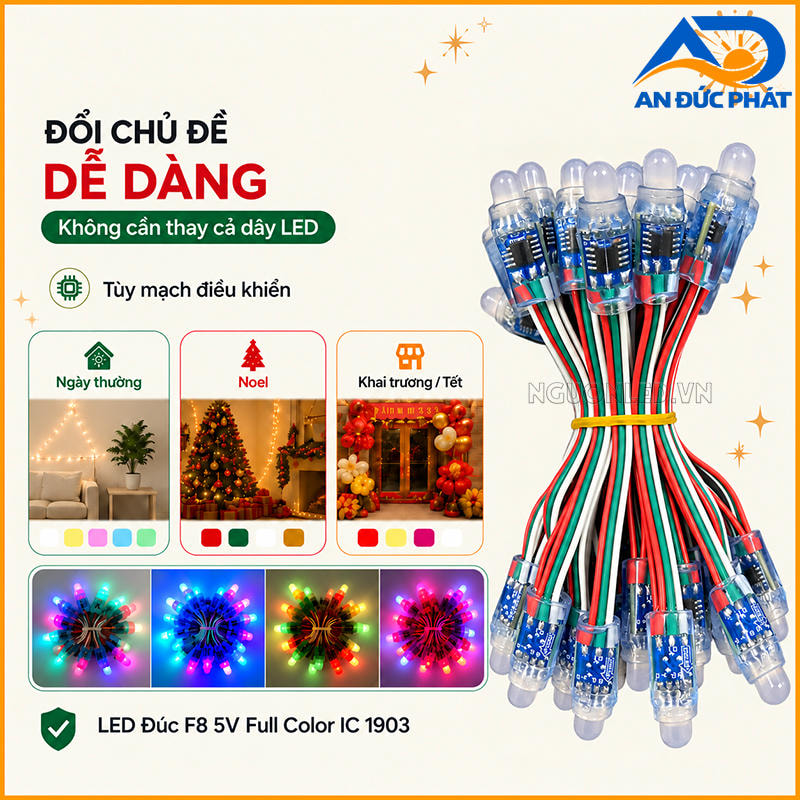

Dễ thay đổi chủ đề mà không cần thay cả dây LED

• Một bảng hiệu hoặc khu vực trang trí sử dụng LED F8 IC1903 có thể thay đổi cách thể hiện ánh sáng theo từng thời điểm. Ngày thường, chủ cửa hàng có thể chọn màu sáng cố định hoặc hiệu ứng nhẹ; khi khai trương, lễ hội hay có chương trình đặc biệt, hệ thống chuyển sang những kiểu chạy màu nổi bật hơn.
• Phần bóng LED và hình dáng trang trí đã lắp đặt vẫn được giữ nguyên. Người sử dụng chỉ cần thay đổi chương trình trên mạch điều khiển tương thích, không phải thay dây đèn mỗi khi muốn chuyển sang một chủ đề màu sắc khác. Đây là điểm thuận tiện với những công trình trang trí lâu dài nhưng thường xuyên tổ chức sự kiện.

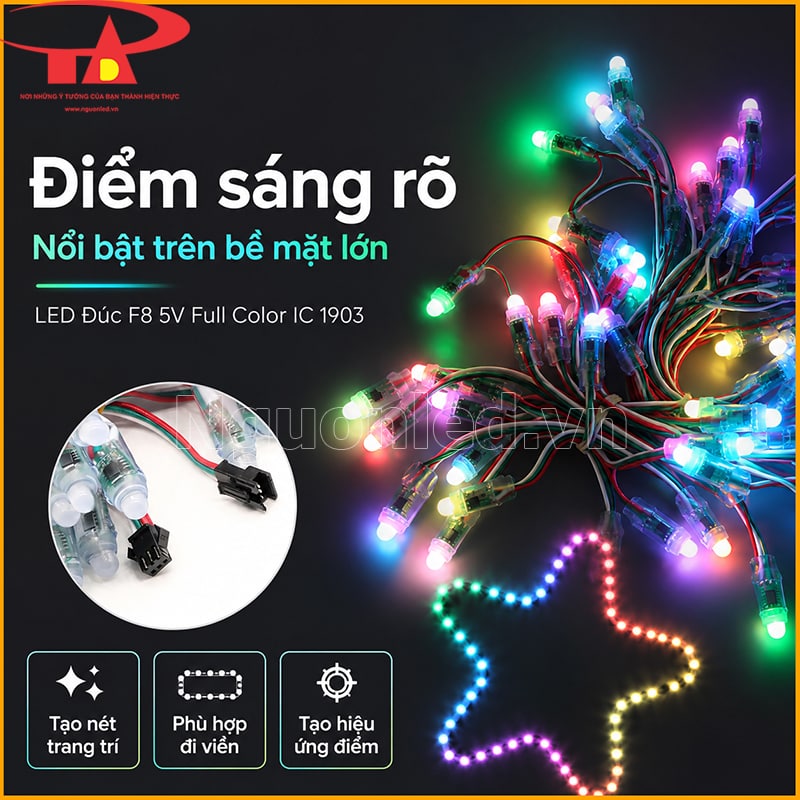

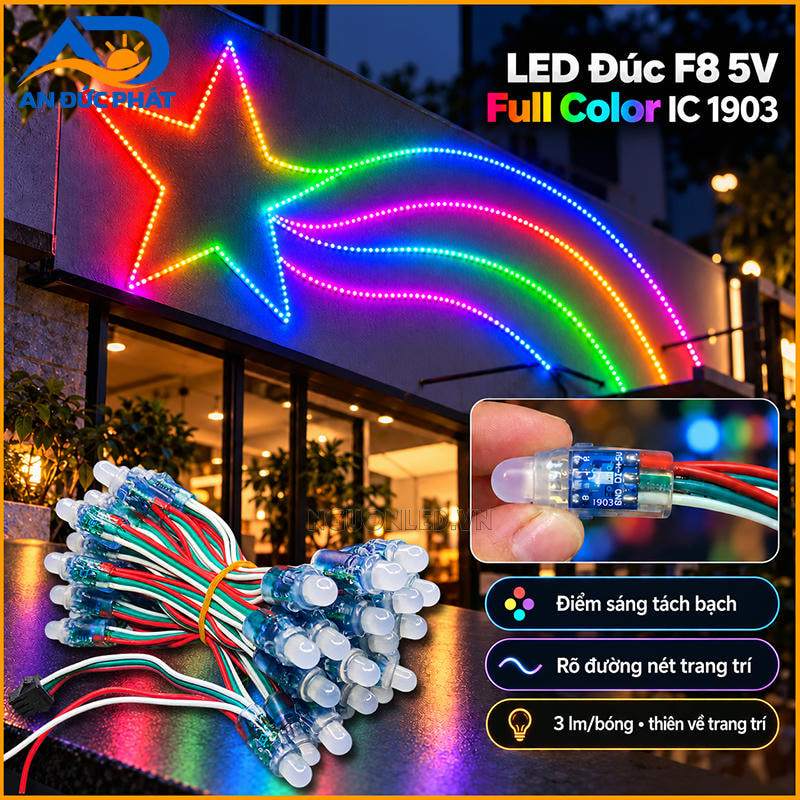

Điểm sáng tách bạch, thể hiện rõ đường nét trang trí

• LED F8 tạo ra những điểm màu riêng biệt thay vì một vệt sáng liền dải. Khi nằm dọc theo nét chữ, đường cong hoặc mép của một mô hình, các bóng nối tiếp nhau làm hiện rõ hình dáng của phần trang trí.
• Khoảng cách đều giữa các bóng giữ được kiểu sáng chấm đặc trưng của LED đúc. Khi quan sát từ xa, các điểm màu liên kết thành đường nét tổng thể mà vẫn nhận ra từng vị trí phát sáng. Đặc điểm này thích hợp với những thiết kế cần thể hiện hình dáng bằng nhiều bóng LED rời.
• Với quang thông 3 lm/bóng, LED F8 IC 1903 chủ yếu phục vụ trang trí, tạo màu sắc và thể hiện đường nét, không thay thế đèn chiếu sáng chính.

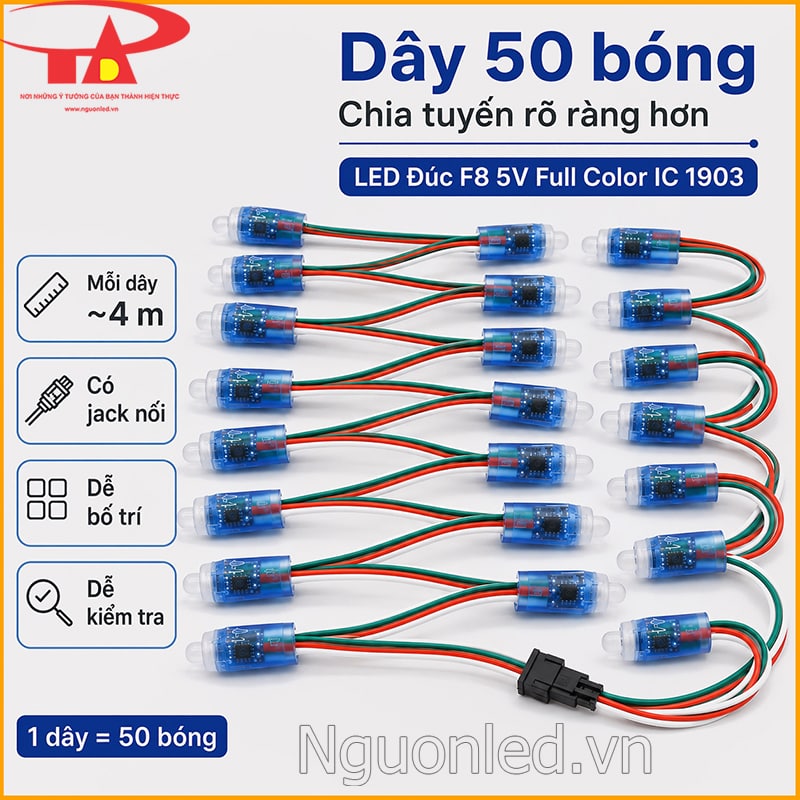

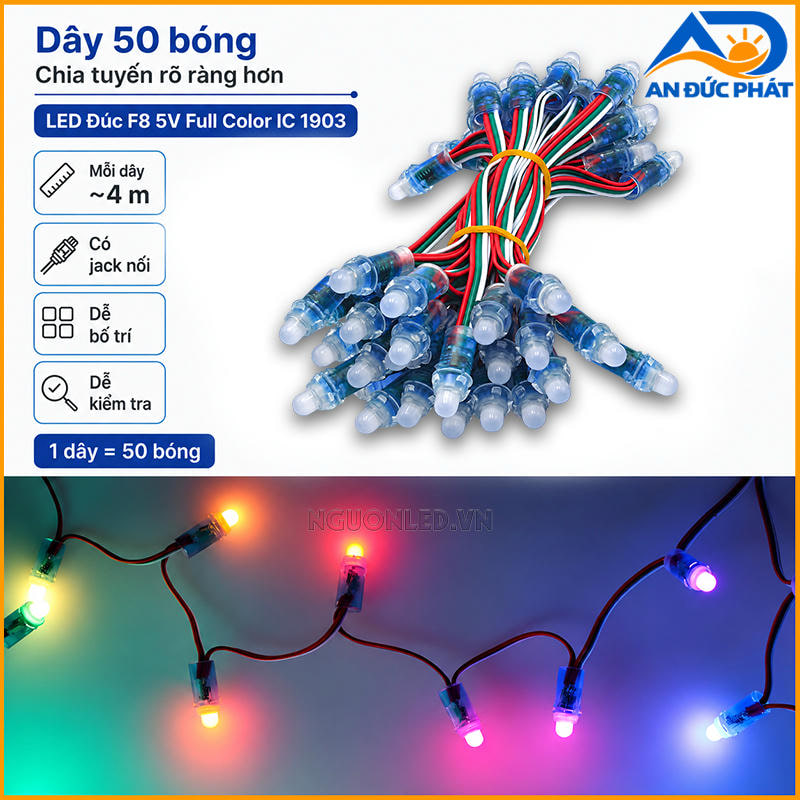

Dây 50 bóng giúp chia vật tư và kiểm tra theo từng đoạn

• Dây LED dài khoảng 4m với 50 bóng giúp người mua dễ kiểm đếm số lượng, chuẩn bị vật tư và phân chia các hạng mục. Một công trình gồm nhiều bảng hiệu, cụm cây hoặc mô hình có thể dự trù số dây riêng cho từng khu vực.
• Từng dây cũng có thể được thử sáng trước khi ghép thành hệ thống lớn. Nếu một đoạn hoạt động bất thường, việc xác định đúng dây cần kiểm tra sẽ thuận tiện hơn so với phải kiểm tra toàn bộ công trình cùng lúc.

LED Đúc F8 Full Color IC 1903 Có Dùng Ngoài Trời Được Không?

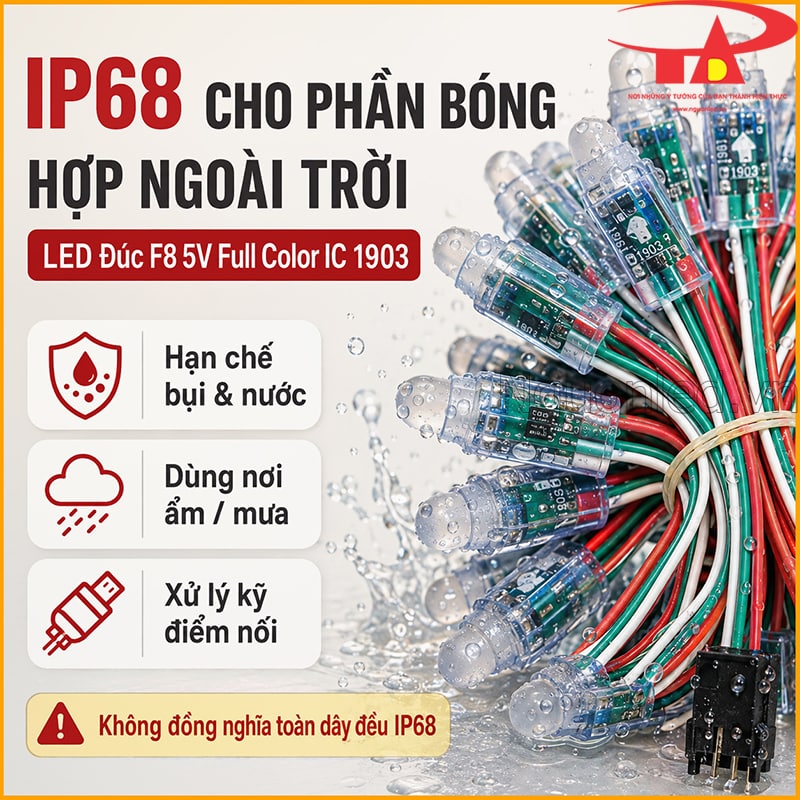

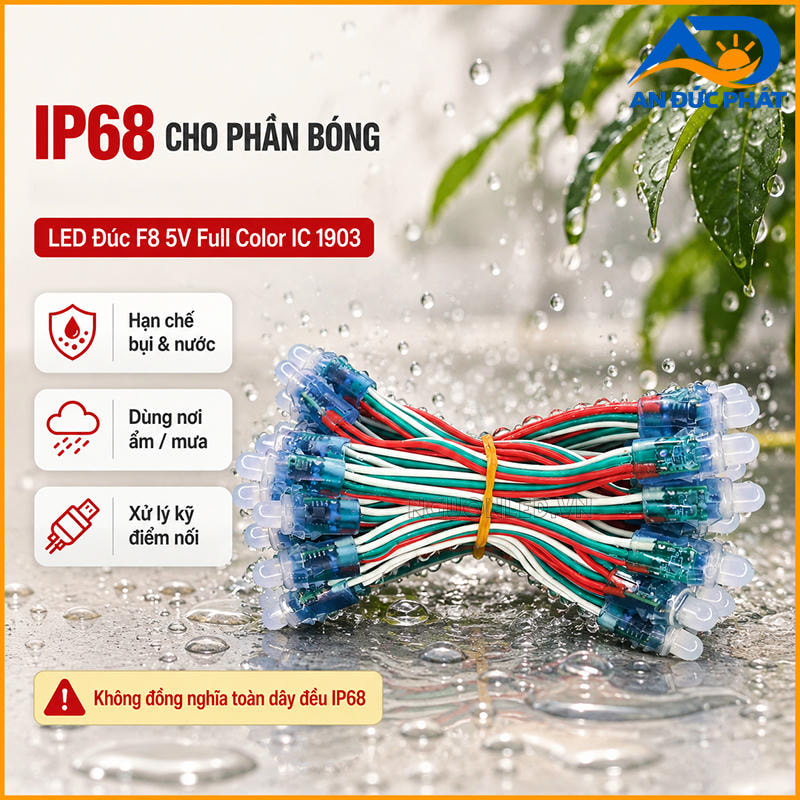

IP68 áp dụng cho phần bóng LED

• Thân bóng và dây dẫn của LED F8 IC1903 được công bố đạt IP68, có khả năng chống bụi và chống nước theo mức bảo vệ này. Lớp nhựa bao bọc bóng giúp sản phẩm thích hợp với những vị trí ngoài trời thường xuyên chịu ảnh hưởng của độ ẩm và nước mưa.
• Nếu vỏ bóng bị nứt, lớp cách điện trên dây bị trầy xước hoặc vị trí tiếp giáp giữa bóng và dây bị hư hỏng, nước vẫn có thể xâm nhập và ảnh hưởng đến hoạt động của đèn. Không nên tiếp tục sử dụng các bóng hoặc đoạn dây đã có dấu hiệu hư hại mà chưa được kiểm tra.

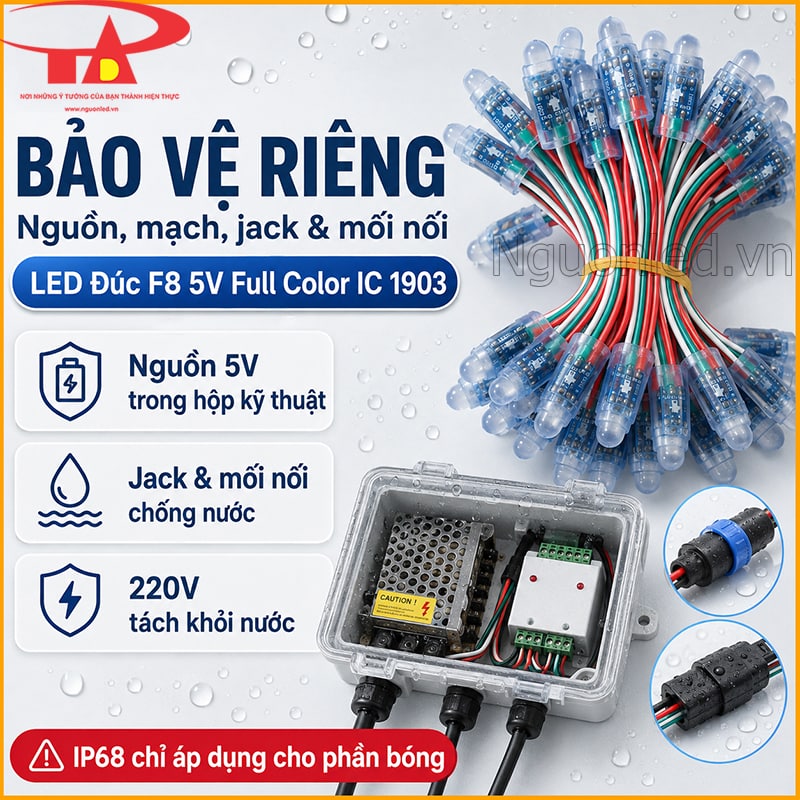

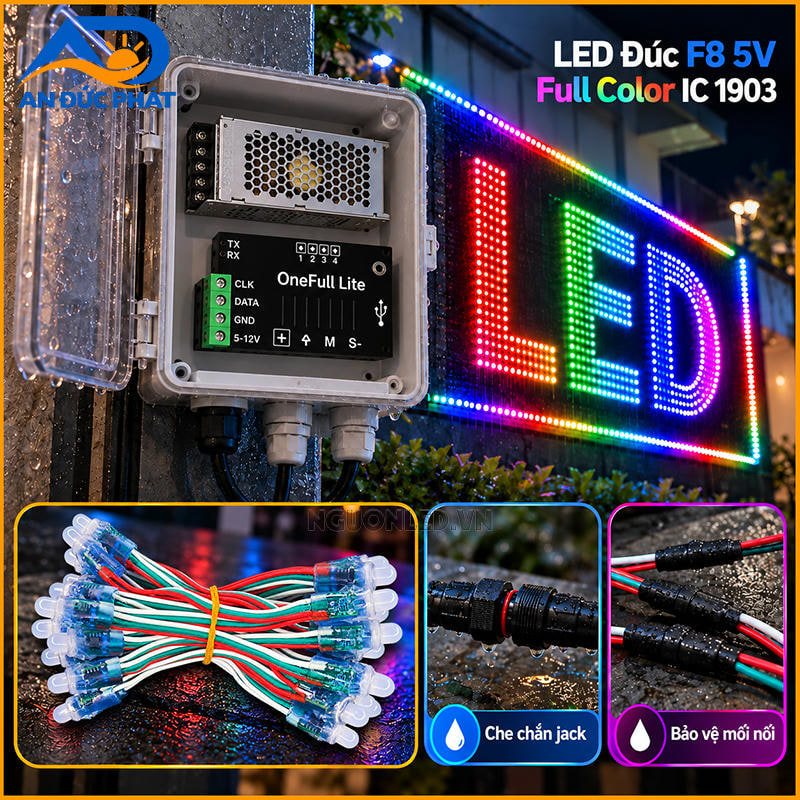

Nguồn, mạch, jack và mối nối cần che chắn riêng

• Bộ nguồn và mạch điều khiển phải được bảo vệ phù hợp với môi trường sử dụng. Ở những nơi có mưa tạt hoặc độ ẩm cao, các thiết bị điện cần được đặt trong hộp kỹ thuật thích hợp, đồng thời bảo đảm khả năng thoát nhiệt cho thiết bị.
• Giắc cắm đực – cái, các mối đấu dây và vị trí cấp bổ sung nguồn không có cấp bảo vệ IP68. Những chỗ này cần được cách điện, chống nước hoặc bố trí trong hộp bảo vệ phù hợp. Với công trình ngoài trời sử dụng lâu dài, nên kiểm tra định kỳ các điểm nối để hạn chế tình trạng tiếp xúc kém, mất tín hiệu hoặc chập điện.

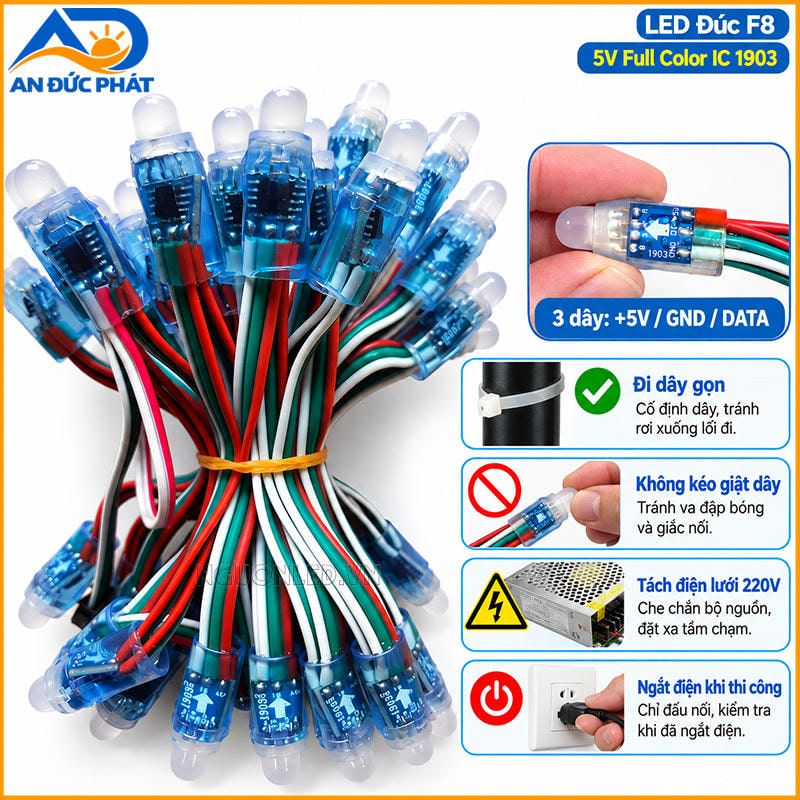

Khu vực đông người cần cố định dây và tách phần điện lưới

• Ở cổng chào, sân khấu, khu vui chơi và những nơi có nhiều người qua lại, dây LED cần được cố định gọn, tránh để rơi xuống lối đi hoặc nằm ở vị trí dễ bị kéo giật. Phần bóng và giắc nối không nên chịu lực va đập, đặc biệt tại những khu vực trẻ em có thể tiếp xúc.
• Dây LED hoạt động bằng nguồn 5V DC nhưng bộ nguồn vẫn có đầu vào điện lưới 220V AC. Phần điện lưới phải được che chắn, đặt xa tầm tiếp xúc và không để chung với những vị trí khách có thể chạm vào. Mọi thao tác đấu nối, kiểm tra hoặc sửa chữa phải thực hiện sau khi đã ngắt điện.

Ứng Dụng Thực Tế Của LED Đúc F8 5V Full Màu IC 1903

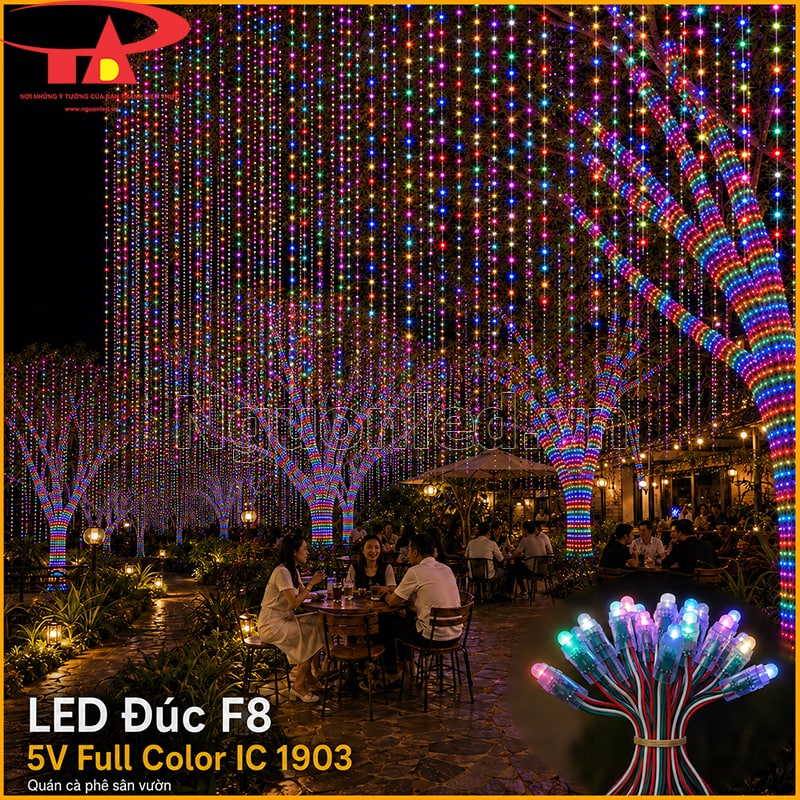

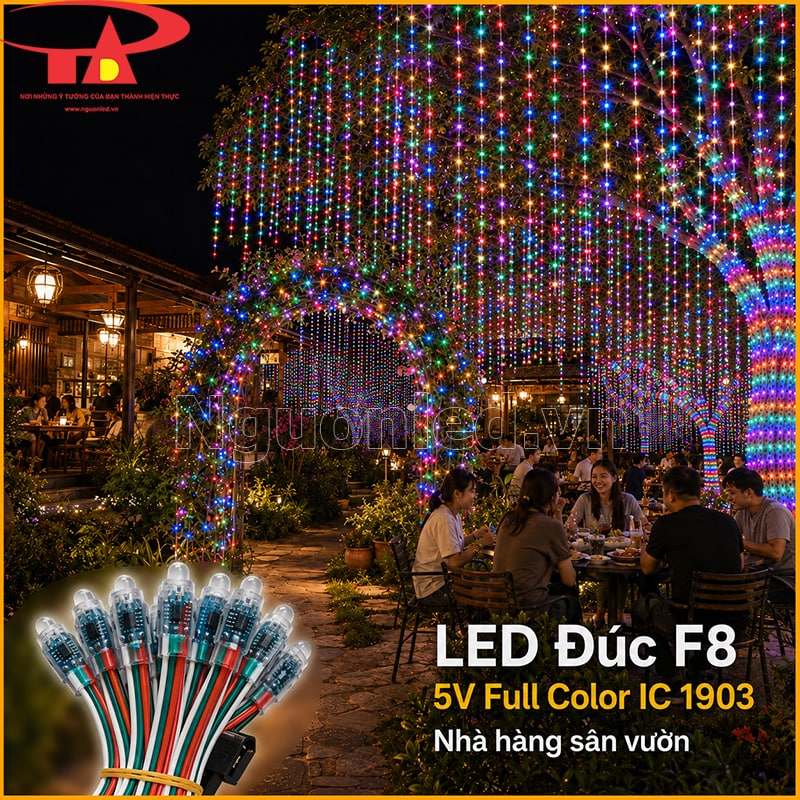

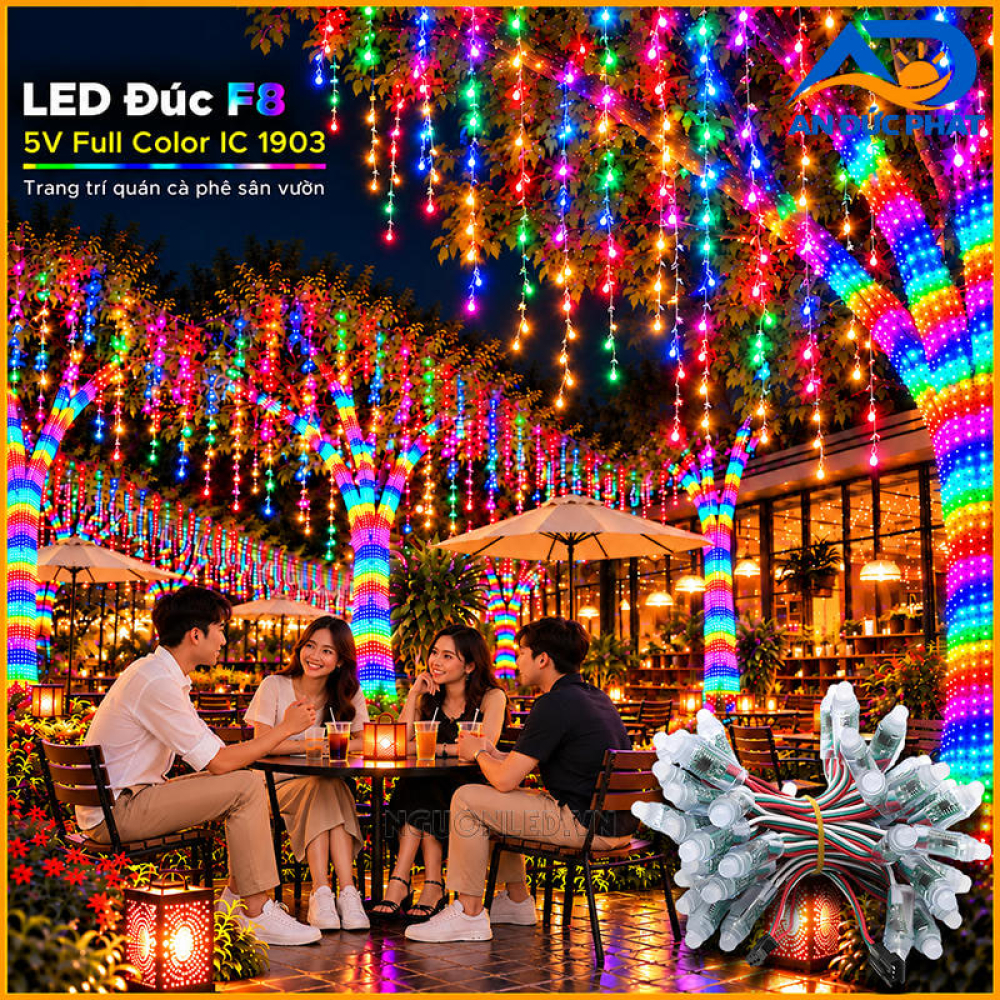

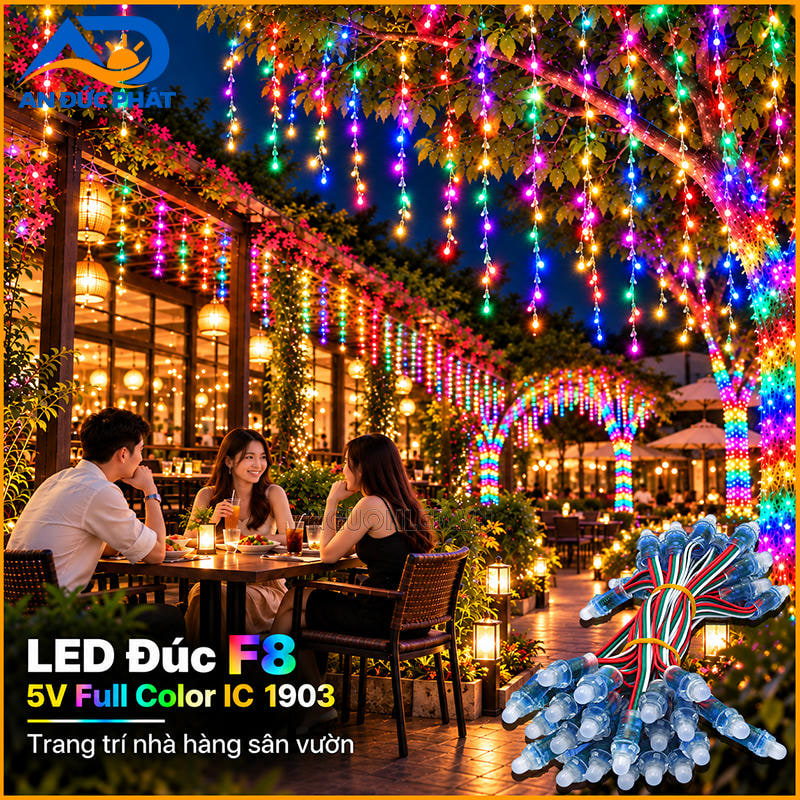

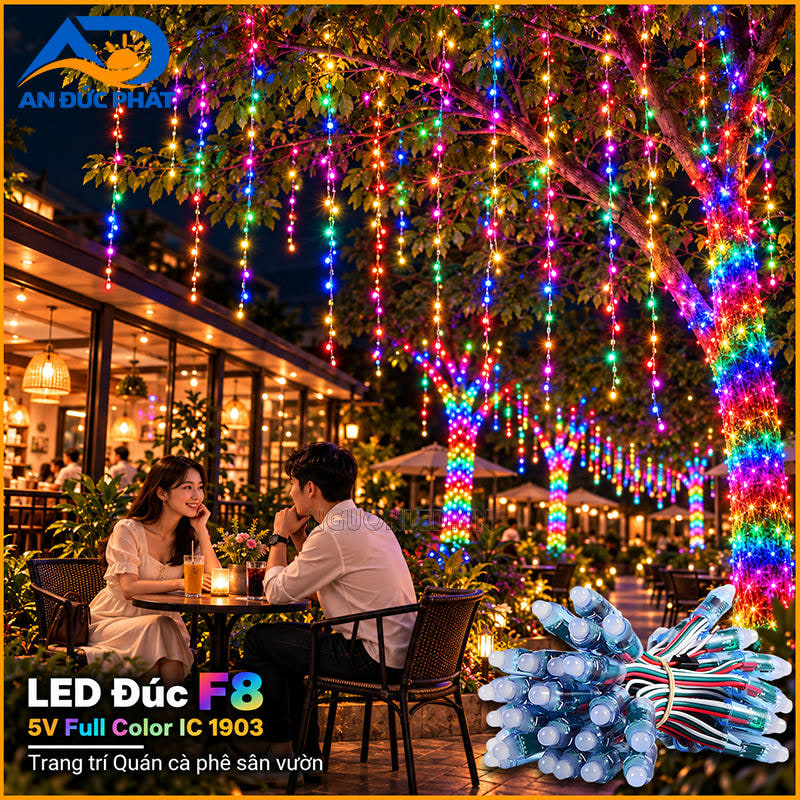

Trang trí quán cà phê, nhà hàng, khách sạn và resort

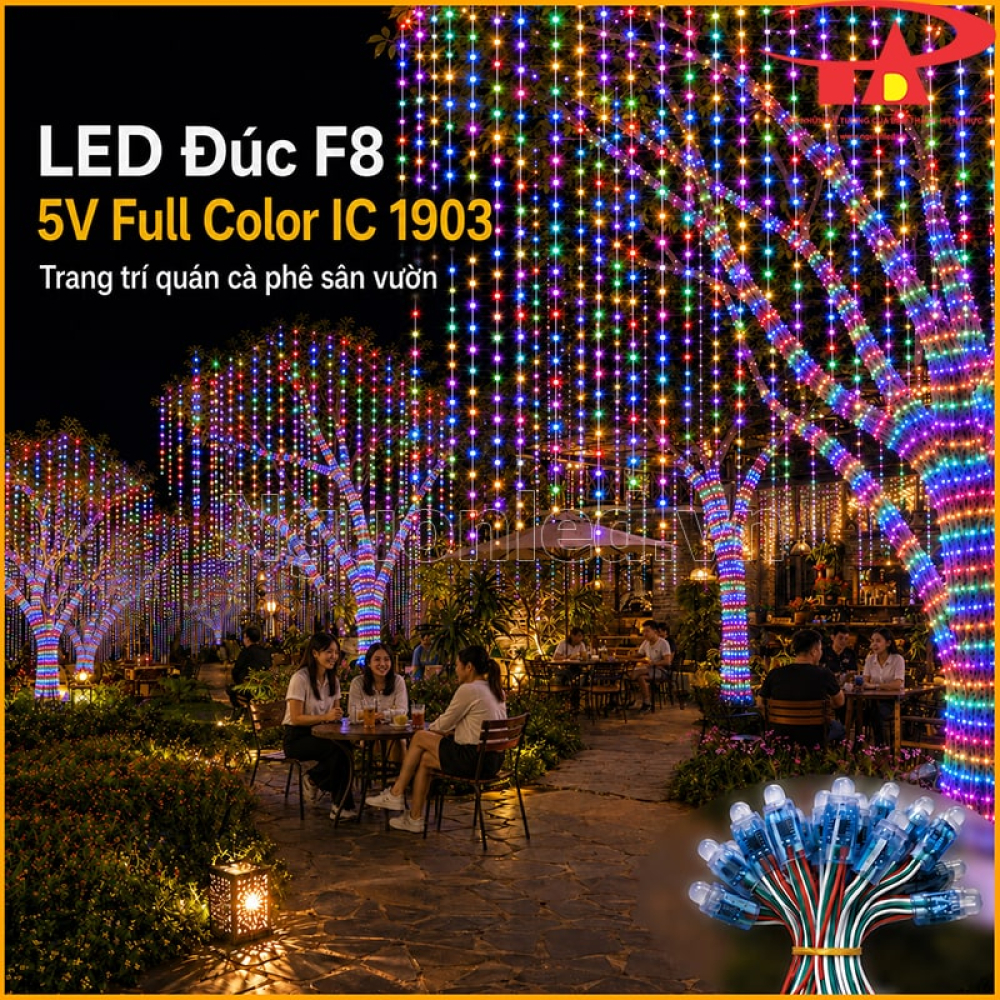

• Dưới những tán cây của quán cà phê và nhà hàng sân vườn, các bóng LED F8 nhiều màu thấp thoáng giữa cành lá, tạo nên những cụm sáng nhỏ nổi bật khi trời tối. Có lúc cả chùm đèn giữ một màu, có lúc sắc đỏ, xanh và tím thay nhau xuất hiện theo nhịp chạy đã chọn. Khách ngồi bên dưới vẫn cảm nhận được vẻ gần gũi của khu vườn, trong khi nhà hàng có khu bàn ăn ngoài trời có thể sử dụng những sắc màu tươi vui hơn cho các buổi gặp mặt, liên hoan.

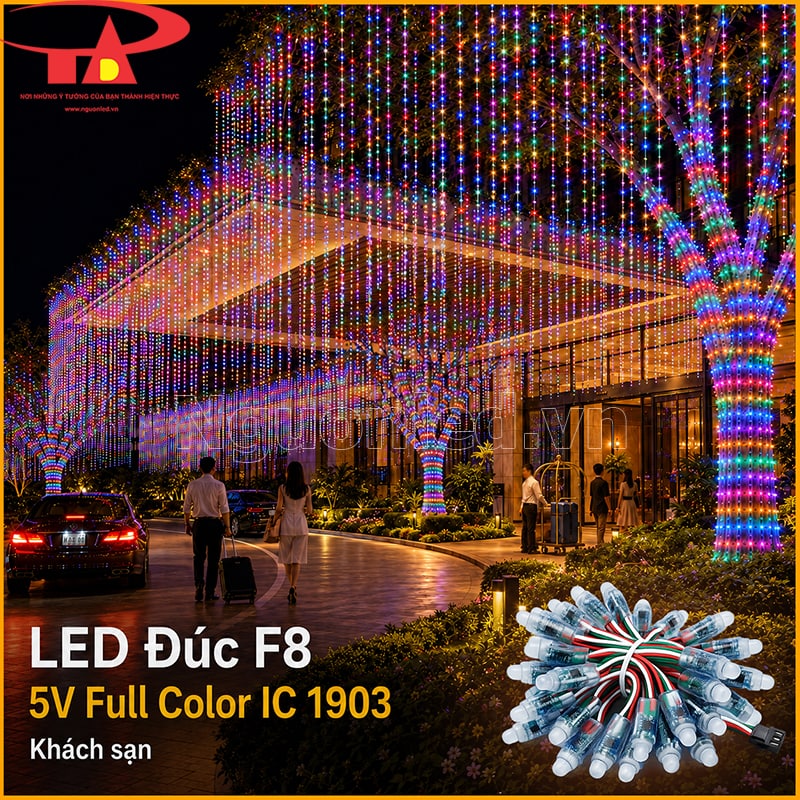

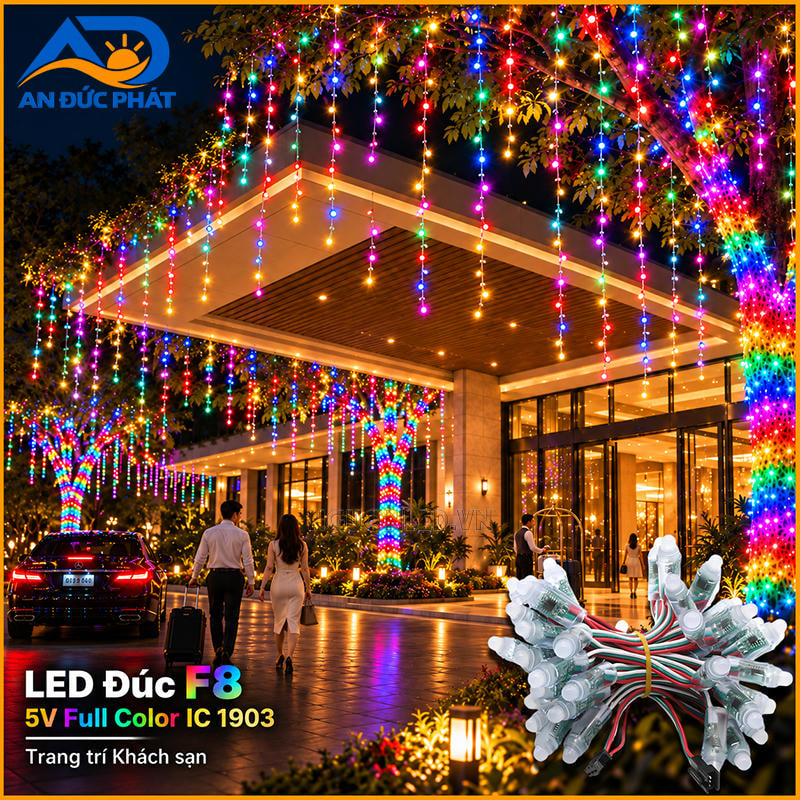

• Tại khách sạn, khu vực đón khách thường là nơi đầu tiên được nhìn thấy từ bên ngoài. Những bồn cây, tiểu cảnh và lối dẫn vào sảnh được điểm bằng các chuỗi LED F8 IC1903, tạo nên một khung cảnh dễ nhận biết khi khách bước tới. Từ sảnh nhìn ra sân, các mảng màu hiện giữa cây xanh và khoảng sân phía trước, làm nổi rõ những chi tiết cảnh quan vốn ít được chú ý vào ban ngày.

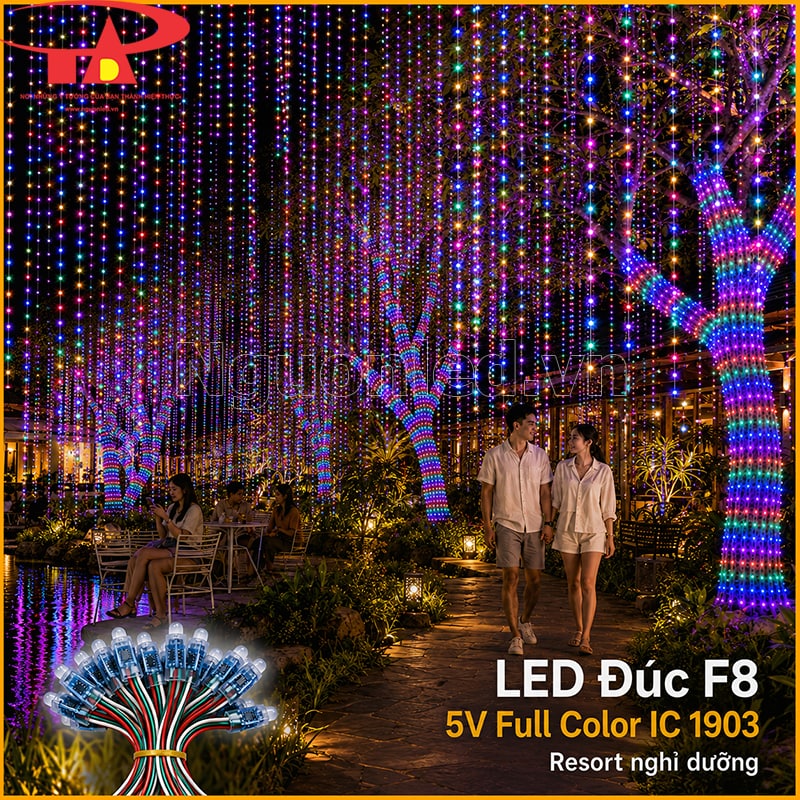

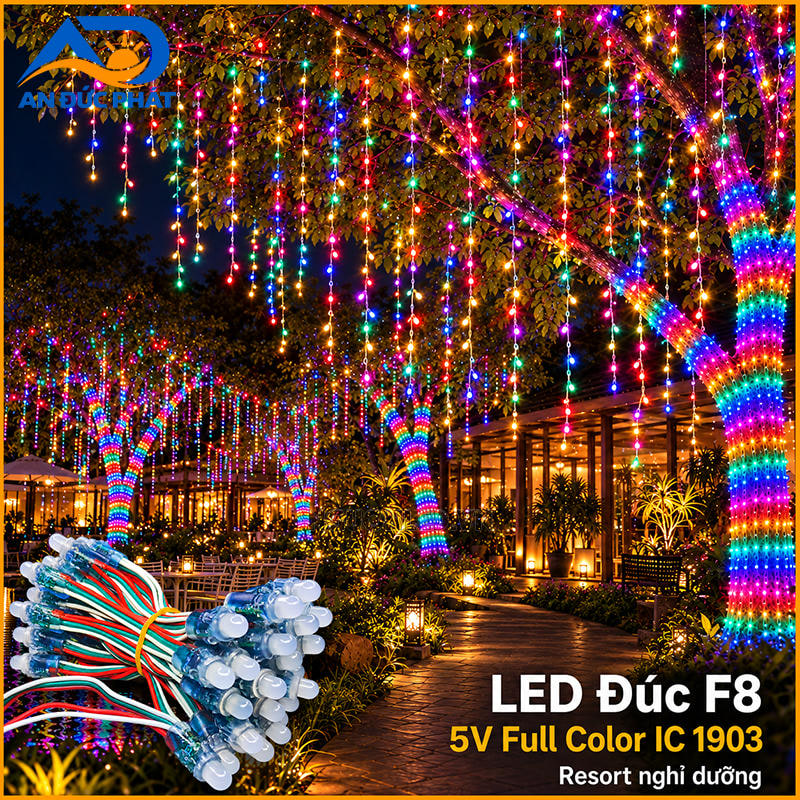

• Ven hồ nước của resort, các đốm màu đỏ, xanh, tím xuất hiện giữa hàng cây và những khu ghế nghỉ với nhịp chuyển chậm rãi. Mặt nước phản chiếu ánh đèn thành những vệt màu lay động theo gợn sóng. Xa hơn một chút, những góc nghỉ vẫn giữ được vẻ yên tĩnh, để khách thong thả ngắm cảnh khi đêm xuống.

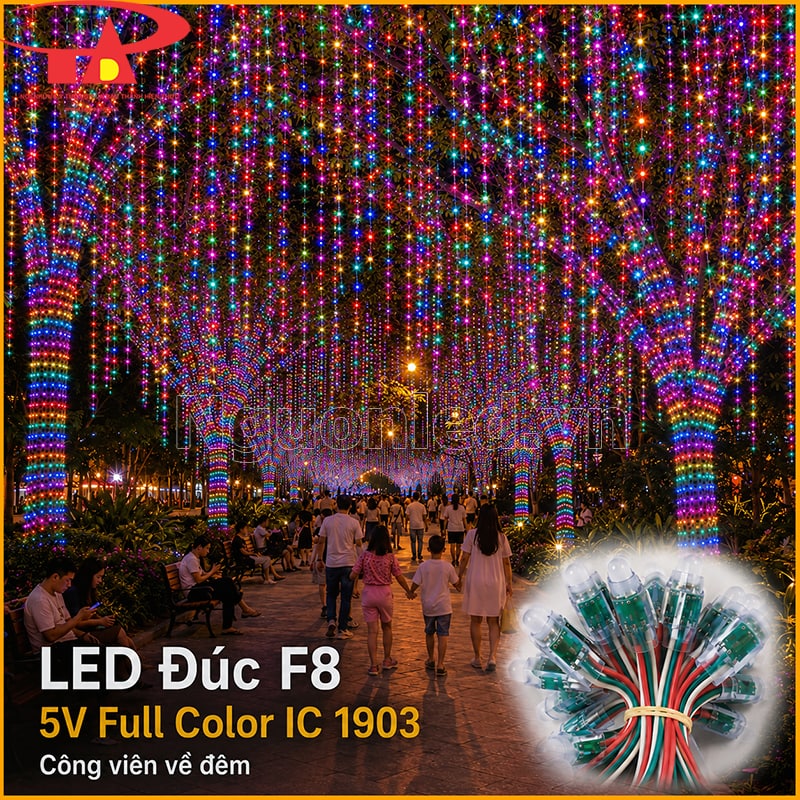

Tạo tuyến ánh sáng cho công viên, quảng trường và khu vui chơi

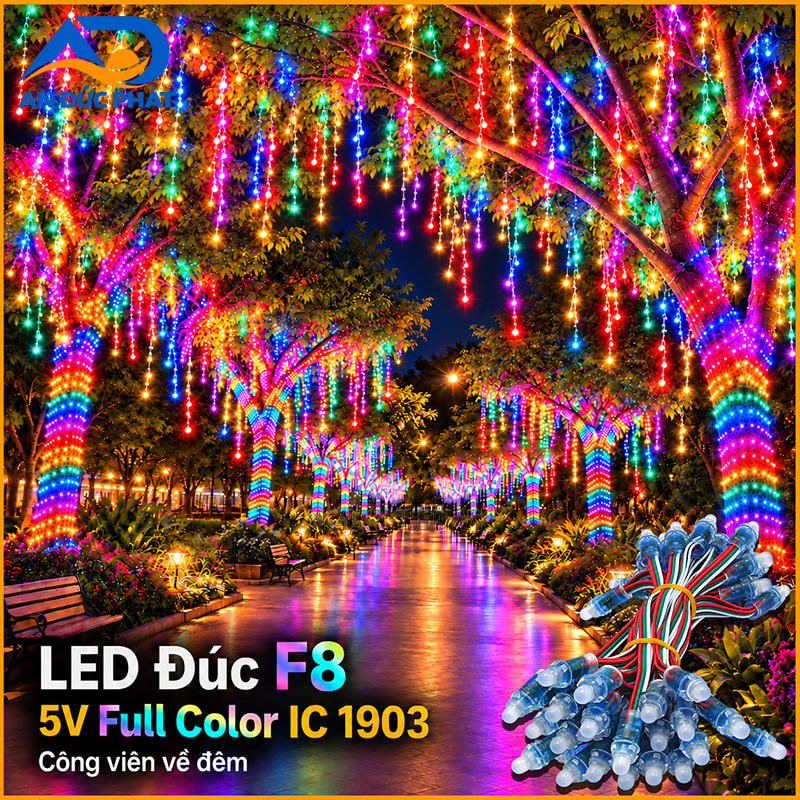

• Dọc những bồn hoa và đường cong trong công viên, các bóng LED F8 IC1903 tạo thành chuỗi điểm sáng bám theo hình dáng cảnh quan. Khi một đợt màu chạy qua, người đứng ở đầu lối dạo có thể nhìn thấy đường sáng lần lượt hiện lên rồi kéo dài về phía trước. Những khoảng cây xanh, thảm cỏ và khu vực nghỉ chân được nhận biết rõ hơn trong khung cảnh buổi tối, mang lại vẻ vui mắt cho lối dạo mà vẫn giữ nguyên bố cục tự nhiên.

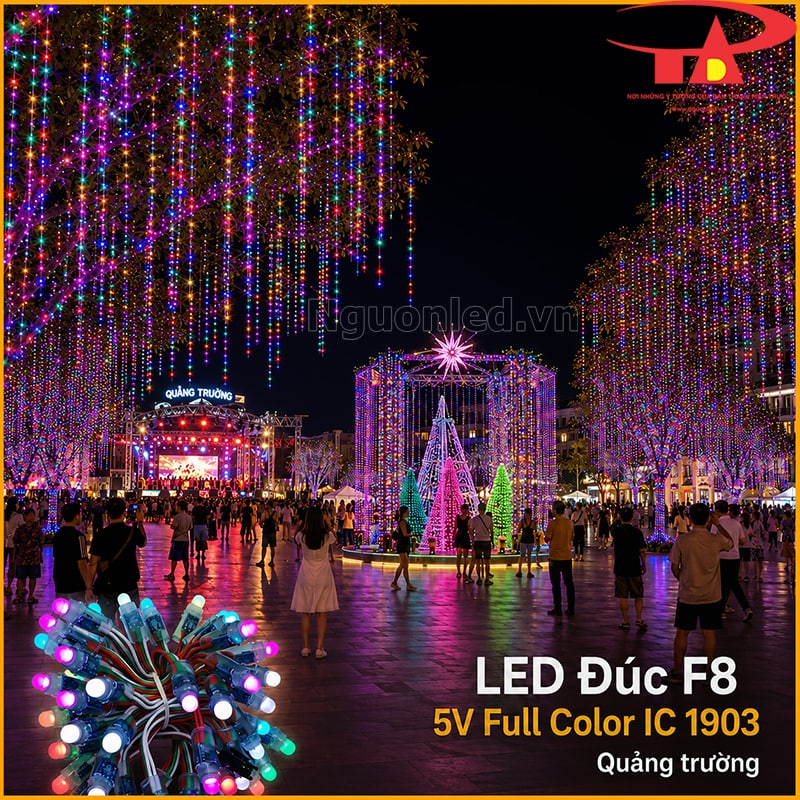

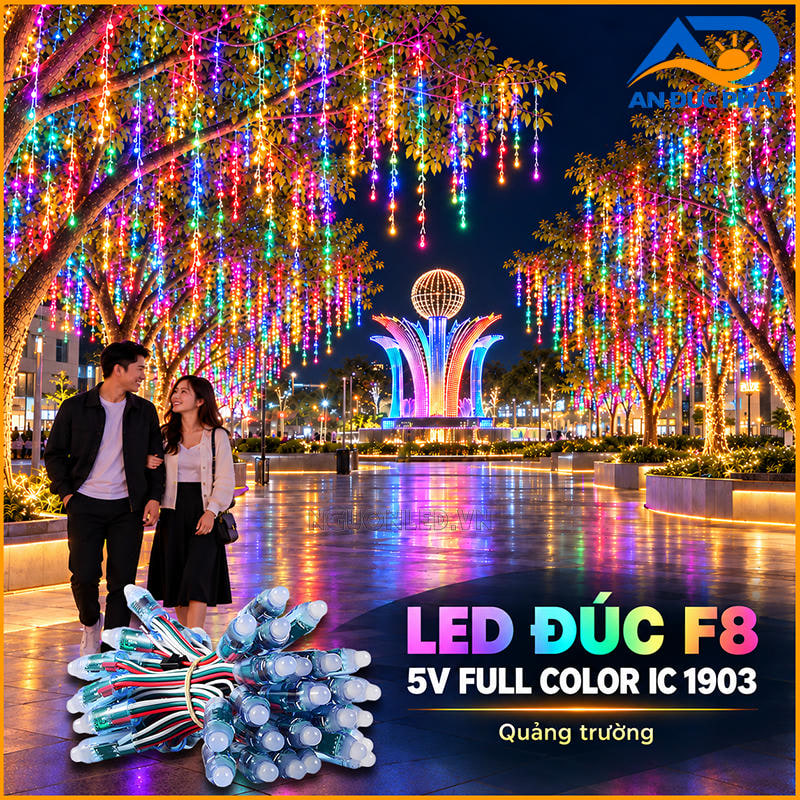

• Quảng trường rộng thích hợp với những hình trang trí có kích thước lớn như vòng tròn, đường cong hoặc các mảng hình ghép từ nhiều điểm LED. Ban ngày, chúng có thể chỉ là những đường nét nằm trên mặt bằng hoặc khung trang trí; khi lên đèn, hình dáng được nhận ra từ khoảng cách xa. Từng phần của bố cục thay đổi màu theo chương trình, tạo nên những mảng sáng nổi bật giữa không gian thoáng đãng.

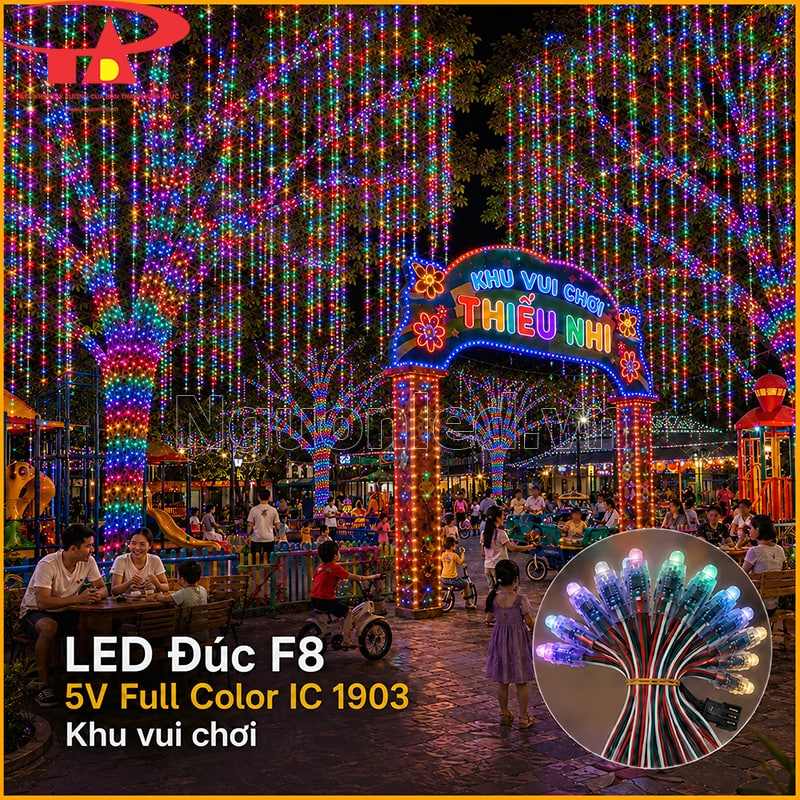

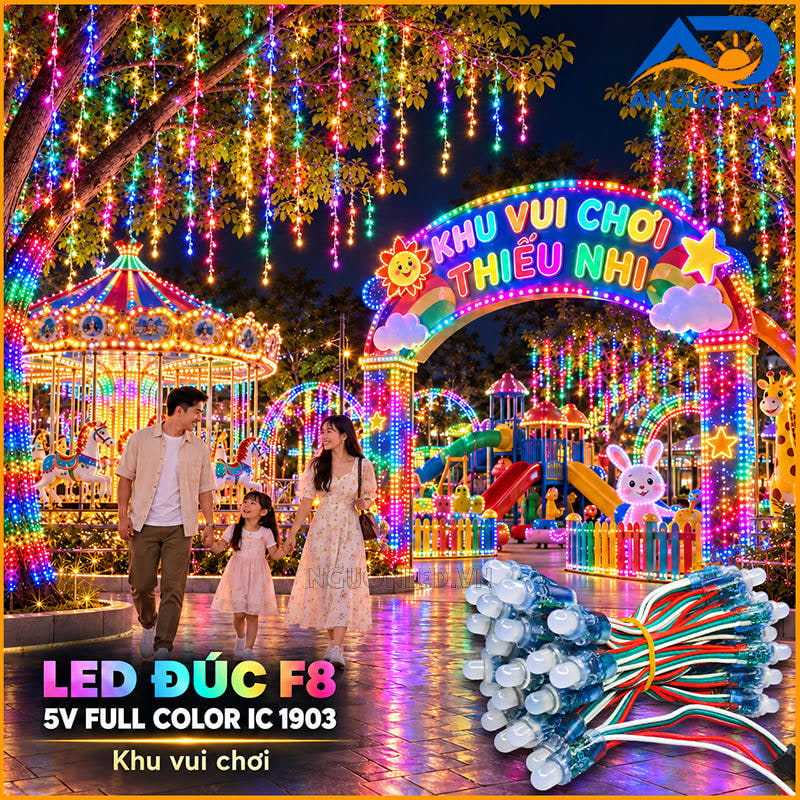

• Khu vui chơi mang không khí sôi nổi hơn với những khung trò chơi, mô hình thú và các vòng cung trang trí được điểm bằng đèn LED Full Color. Những điểm sáng chạy quanh đường cong, đổi màu trên từng chi tiết hoặc nhấp nháy theo chương trình khiến khu vực giải trí có thêm sự chuyển động thị giác. Khi các trò chơi cùng hoạt động, sắc màu của những chuỗi LED hòa vào tiếng cười nói và dòng người qua lại, tạo nên khung cảnh nhộn nhịp đặc trưng.

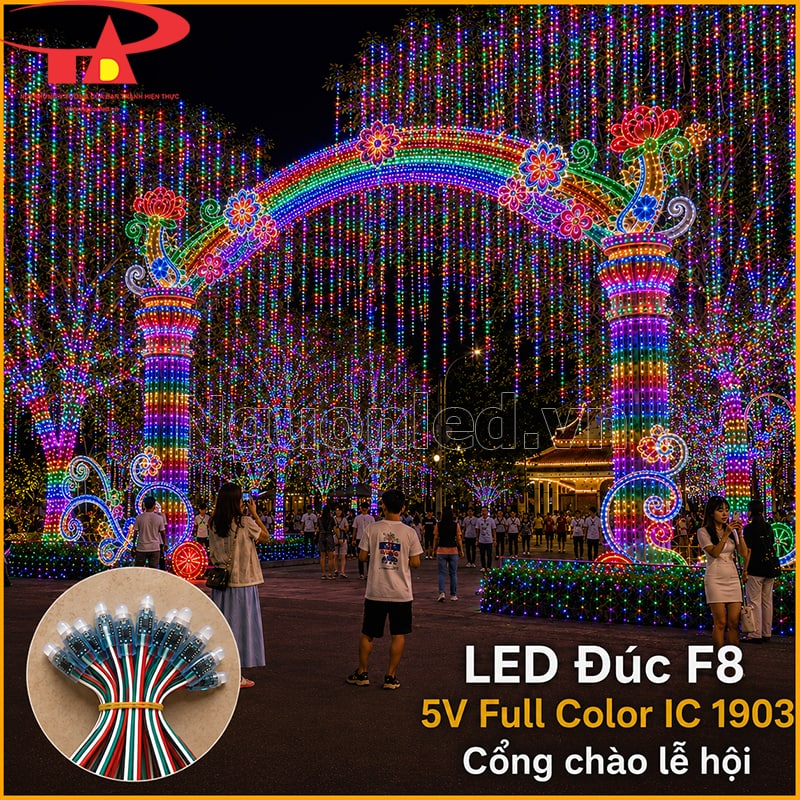

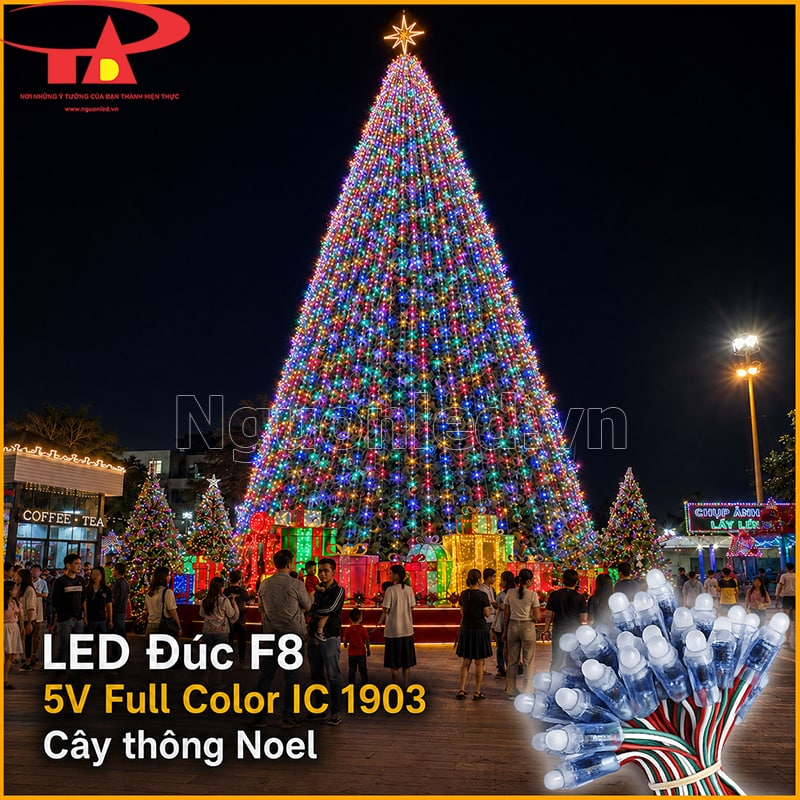

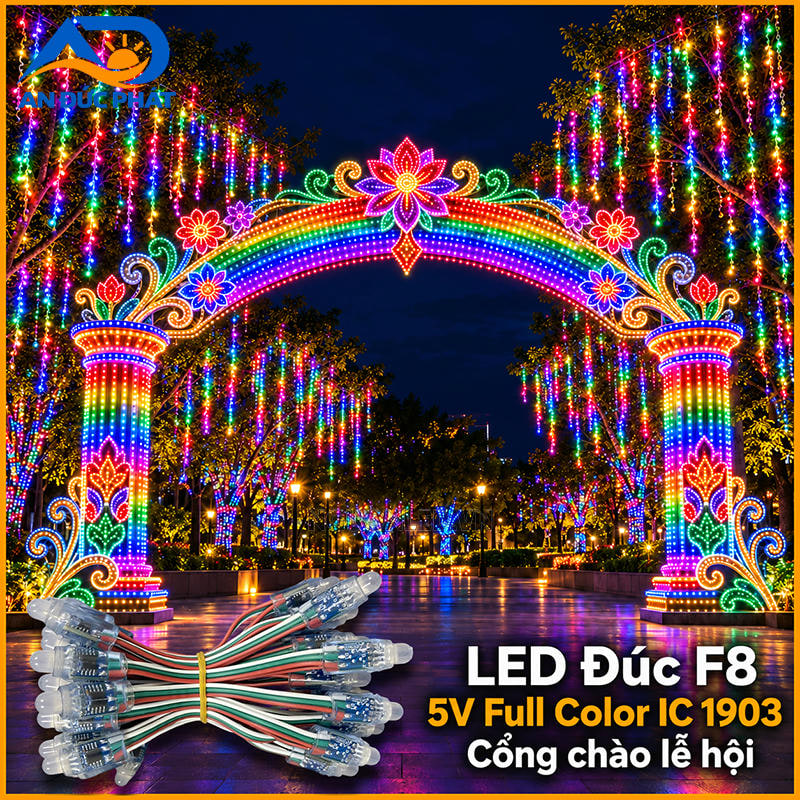

Làm nổi bật cây thông Noel, cổng chào và sự kiện

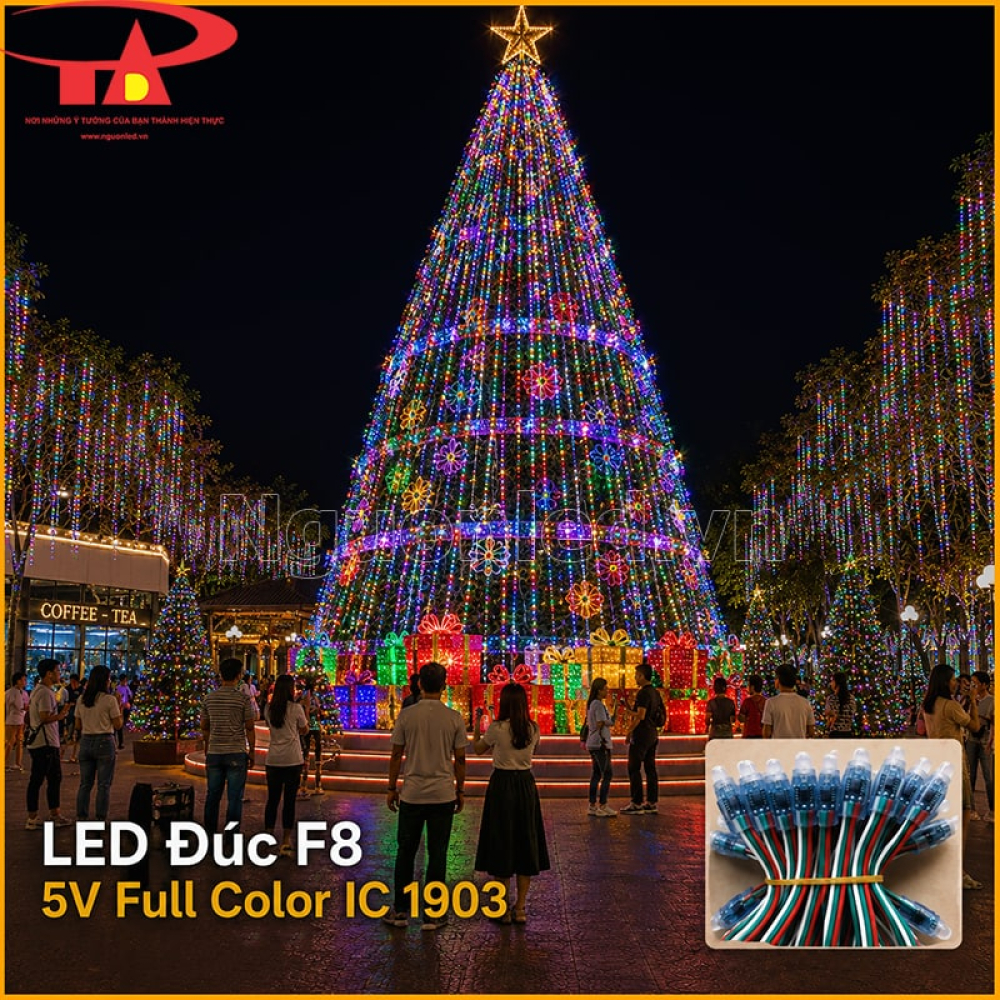

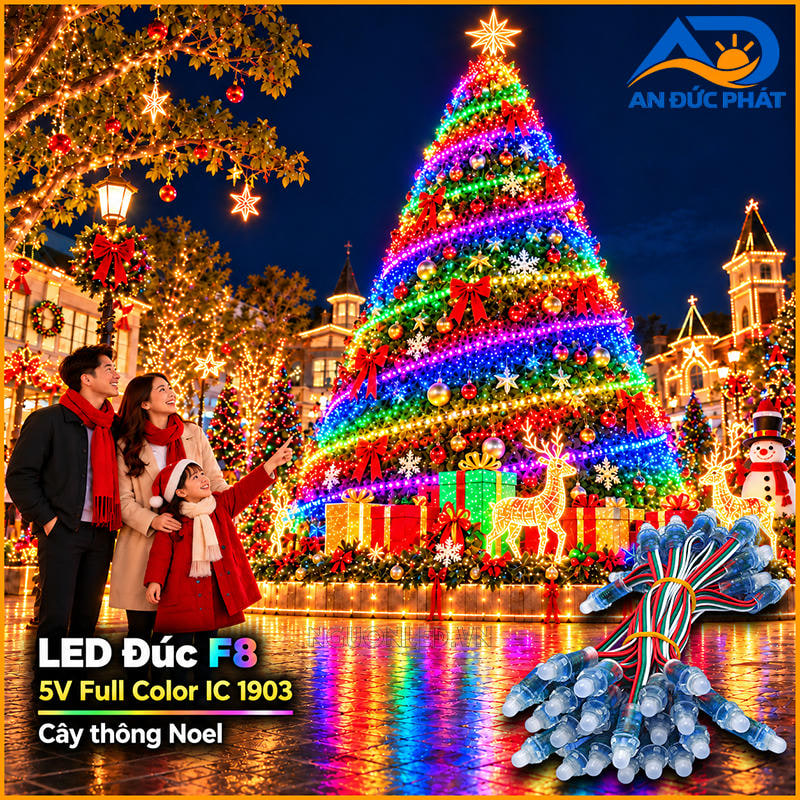

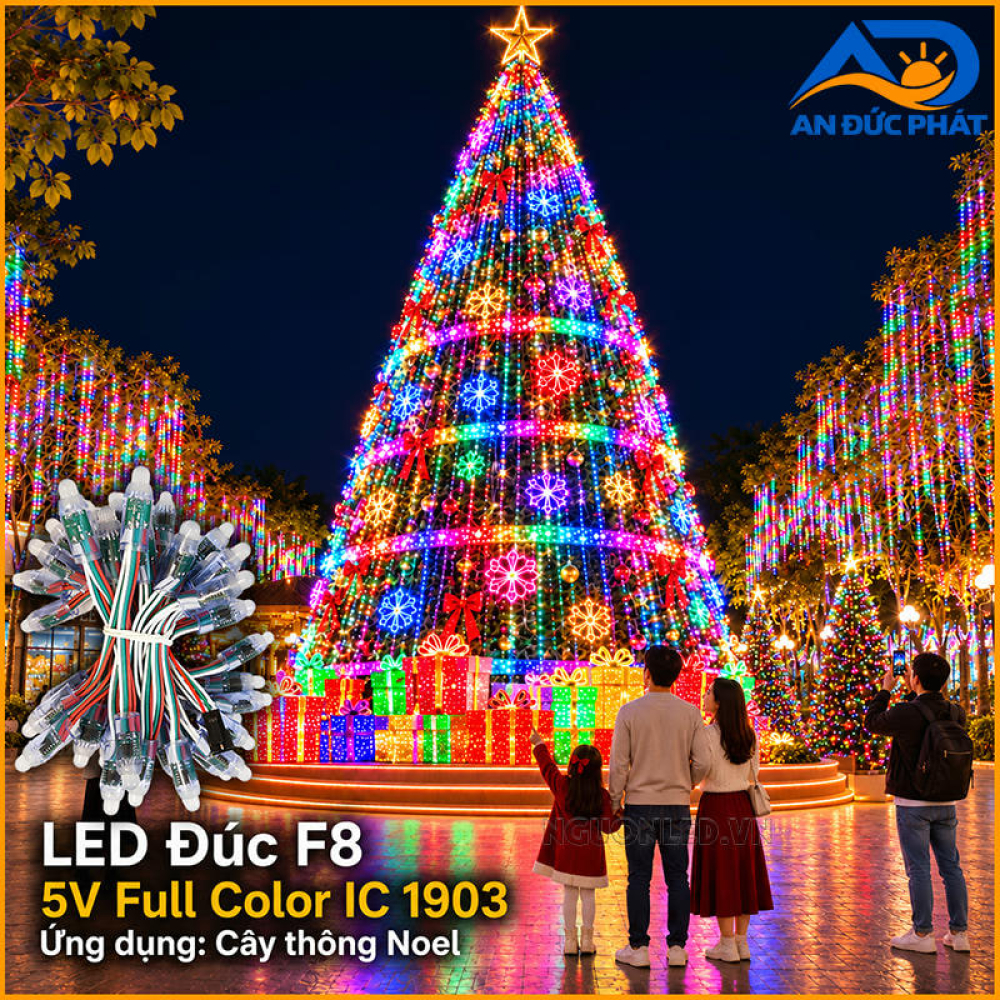

• Giữa những quả châu và tầng cành xanh của cây thông Noel, các bóng LED F8 Full Color tạo thành những điểm màu nhỏ trên từng lớp lá. Ánh sáng có thể chuyển từ ngọn xuống gốc, chạy vòng quanh thân cây hoặc giữ một màu trong khoảng thời gian nhất định. Cây thông thay đổi diện mạo qua từng nhịp sáng, gợi không khí náo nức của những ngày cuối năm. Những hộp quà, mô hình tuần lộc và phụ kiện trang trí xung quanh làm khung cảnh Giáng sinh thêm đầy đặn.

• Với cổng chào, đường nét của khung cổng hiện rõ giữa trời tối khi các bóng LED sáng dọc theo hai chân và phần vòm phía trên. Có chương trình cho ánh sáng lan từ giữa ra hai phía, cũng có kiểu giữ toàn bộ đường viền cùng một màu trước khi chuyển sang sắc khác. Cổng chào khai trương, hội chợ hay lễ hội ngoài trời vì thế có thể mang diện mạo khác nhau giữa lúc đón khách và khi chương trình bắt đầu.

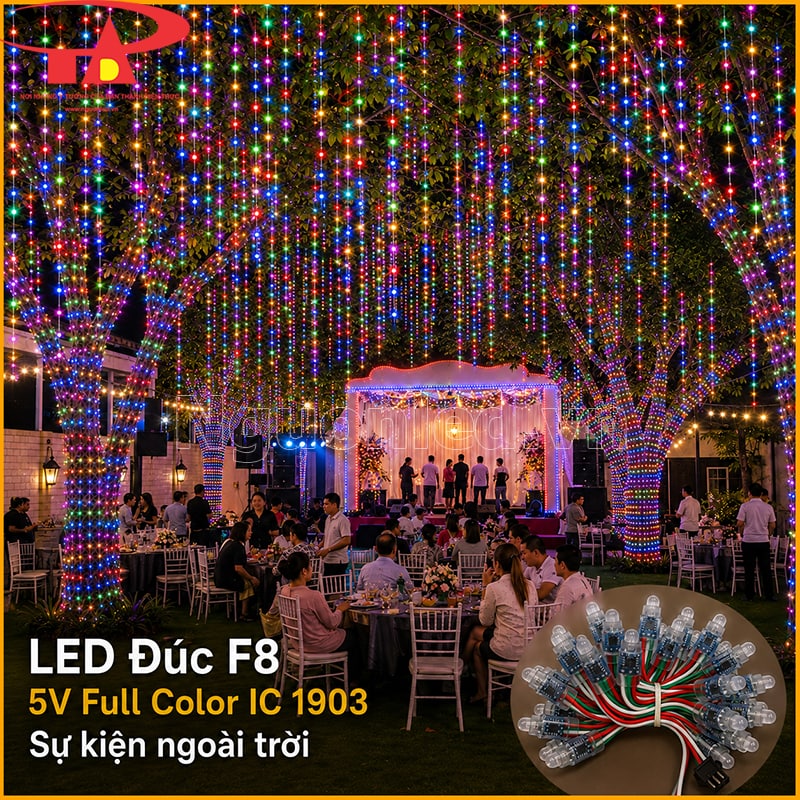

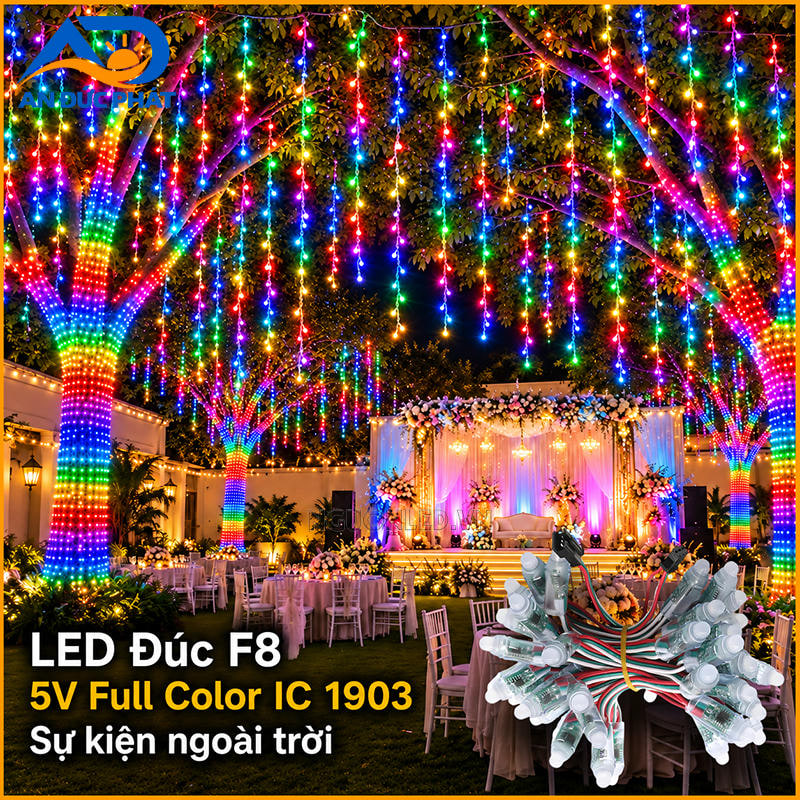

• Trong tiệc cưới hoặc một buổi lễ có nhiều phần nội dung, ánh sáng trang trí có thể được thay đổi theo thời điểm. Lúc khách đến, các tuyến LED giữ nhịp sáng nhẹ nhàng; đến phần khai mạc hoặc nghi thức quan trọng, chương trình điều khiển chuyển sang những đợt màu rõ hơn trên khung sân khấu và khu vực trang trí. Sự thay đổi ấy làm nổi bật từng thời điểm của buổi lễ, nhất là khi ánh sáng xuất hiện đúng lúc mọi người đang hướng về nhân vật hoặc hoạt động chính.

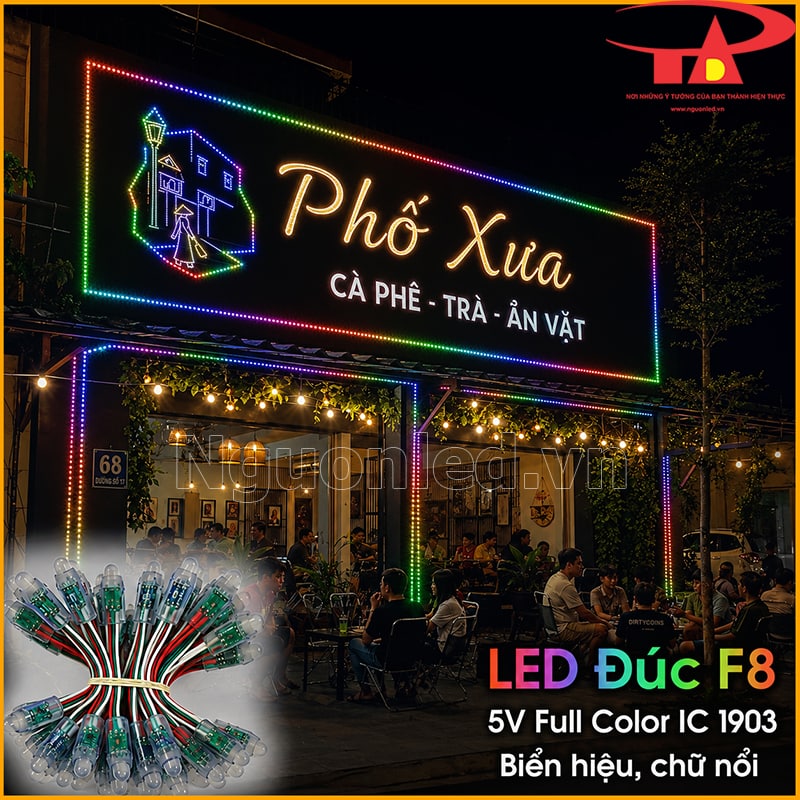

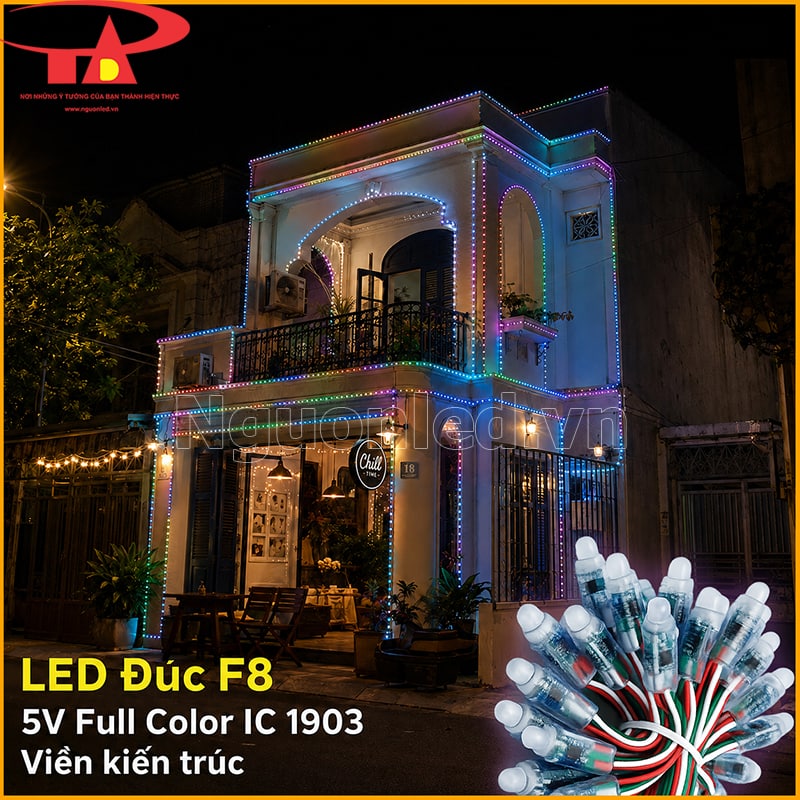

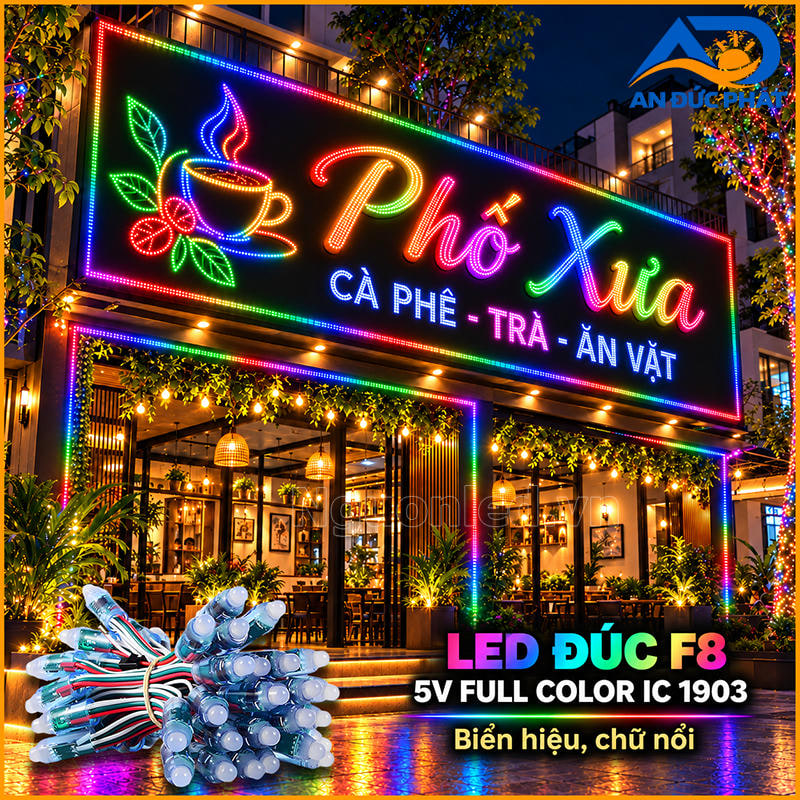

Tăng sự chú ý cho biển hiệu, chữ nổi và đường viền kiến trúc

• Một biển hiệu cửa hàng sử dụng LED đúc F8 IC1903 có thể giữ được hình dáng rõ ràng vào ban ngày và trở nên dễ nhận thấy hơn khi trời tối. Những bóng LED chạy quanh mép bảng tạo thành các điểm màu liên tiếp trên nền mặt tiền. Người đi đường có thể nhận ra đường viền đang chuyển màu mà không cần nhìn thật gần. Với biển quảng cáo cần thể hiện cả tên cửa hàng và thông tin kinh doanh, hiệu ứng trang trí nên được lựa chọn sao cho phần chữ chính vẫn dễ đọc.

• Trên những dòng chữ nổi, ánh sáng lần lượt xuất hiện ở từng ký tự tạo cách thể hiện khác với kiểu tất cả chữ cùng bật sáng. Tên cửa hàng có thể hiện lên từ trái sang phải, sau đó toàn bộ ký tự giữ một màu trước khi chuyển sang hiệu ứng tiếp theo. Nếu chữ được tạo hình bằng nhiều điểm LED, người xem còn nhận ra đường nét của từng ký tự khi các bóng sáng theo thứ tự. Cách chạy sáng này cho phép thay đổi diện mạo biển hiệu vào buổi tối mà vẫn giữ nguyên cấu trúc chữ đã thiết kế.

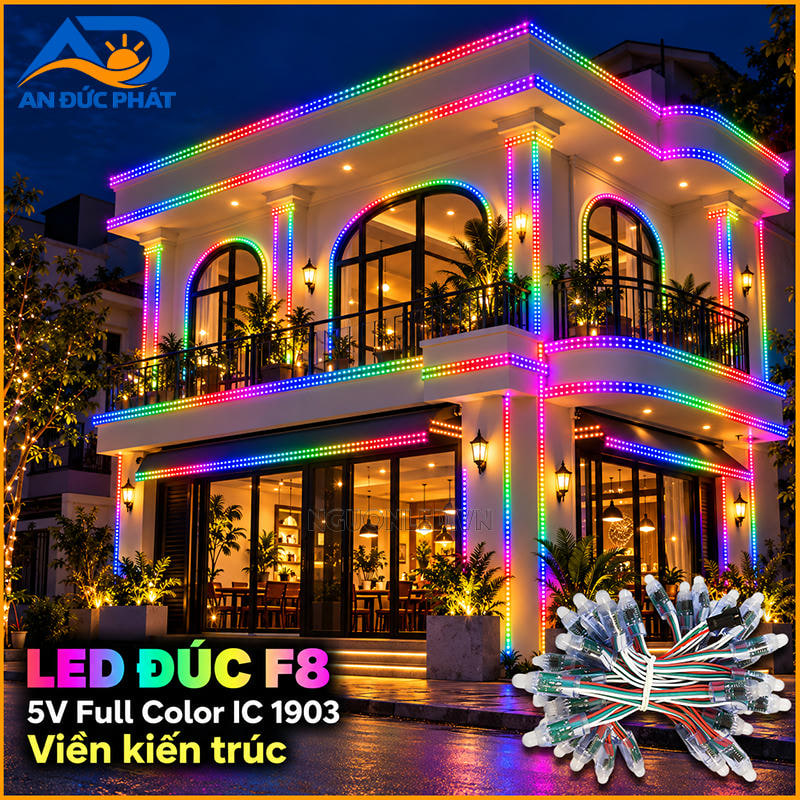

• Những đường gờ mái, mép ban công và chi tiết trang trí trên mặt tiền thường ít được chú ý khi thiếu ánh sáng. Khi các điểm LED F8 được bố trí dọc theo những đường nét ấy, hình dáng công trình hiện ra rõ hơn trong đêm. Nhìn từ phía đường đối diện, người xem có thể nhận biết các tầng, khoảng lùi và đường cong của kiến trúc qua những chuỗi màu nhỏ. Những mảng tường và chi tiết xây dựng vốn chìm trong bóng tối cũng trở thành một phần của tổng thể trang trí.

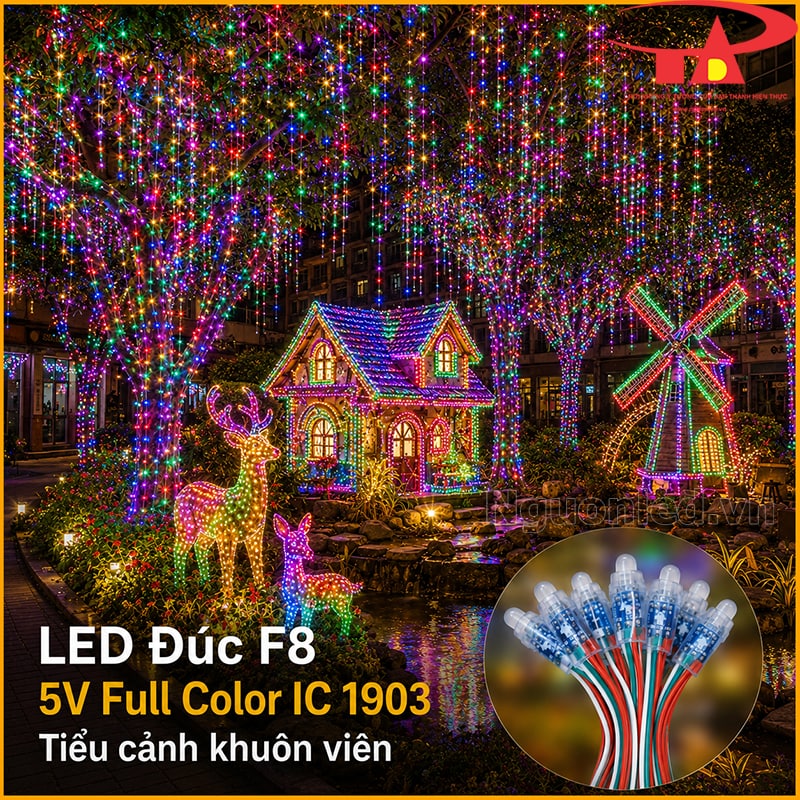

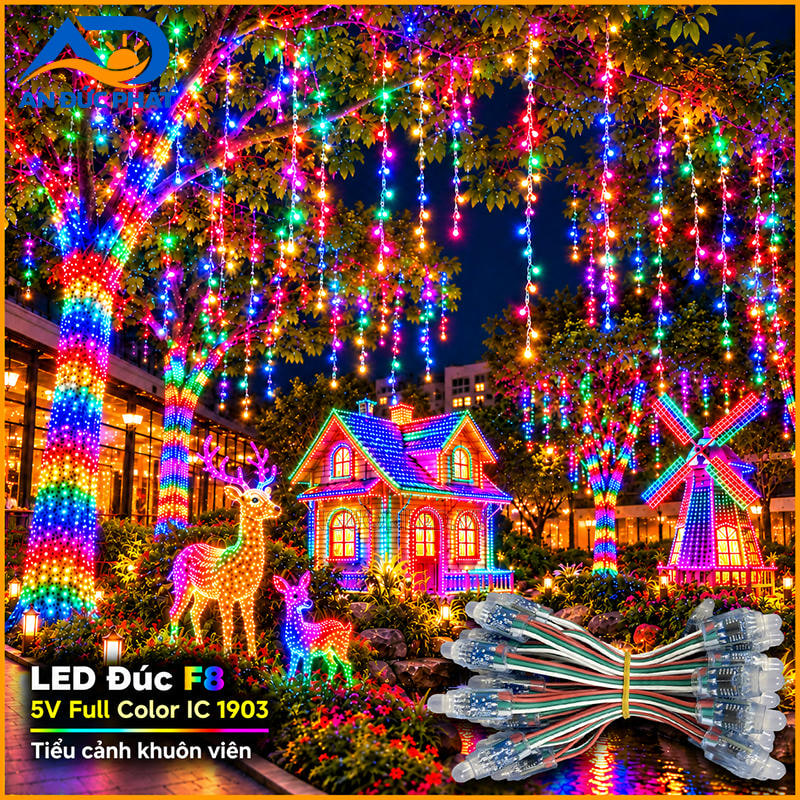

Tạo chuyển động thị giác cho mô hình và tiểu cảnh nghệ thuật

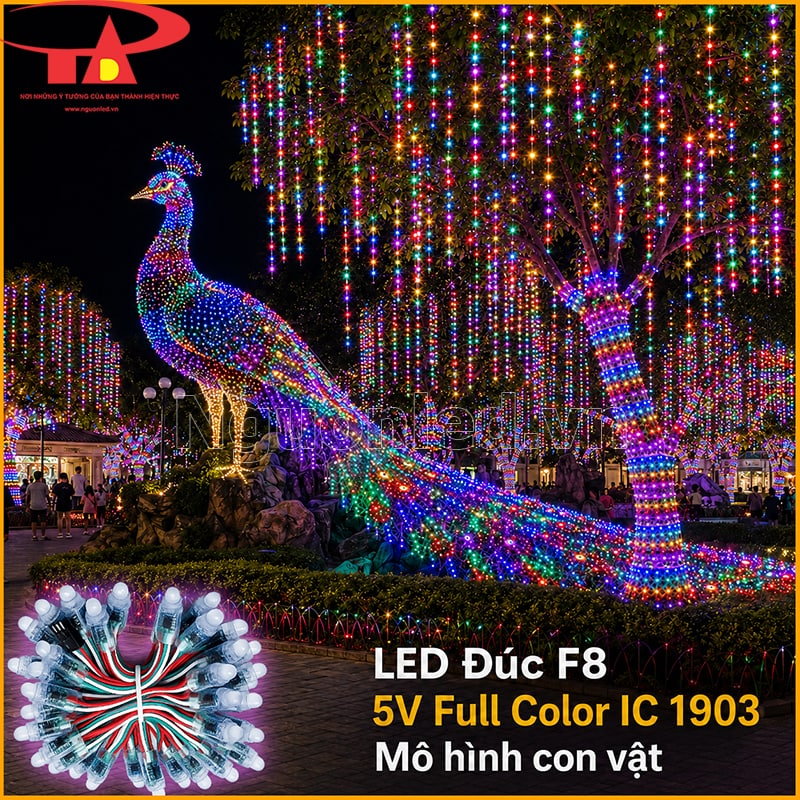

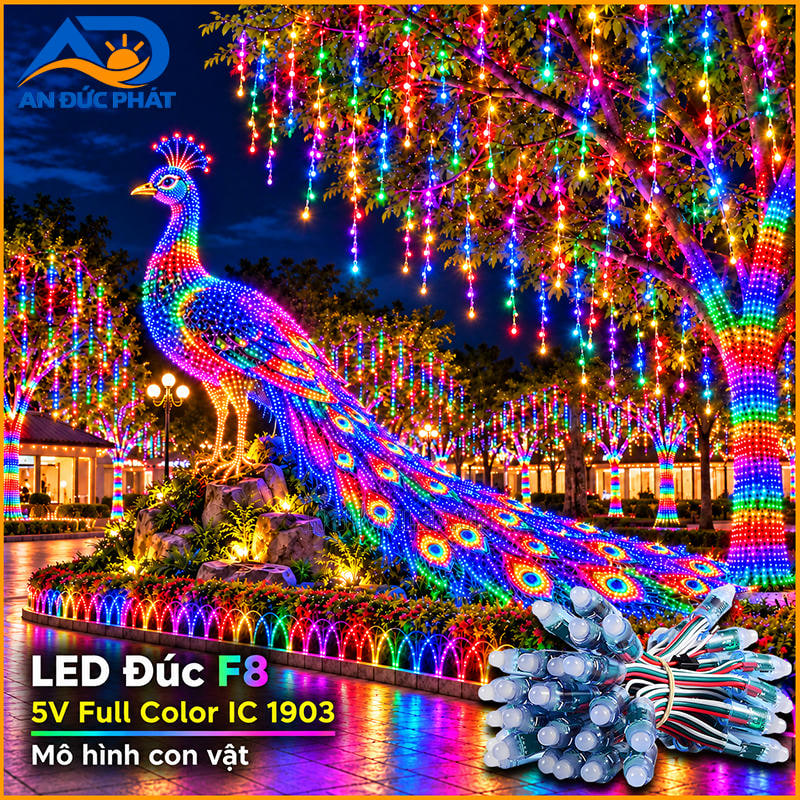

• Chiếc đuôi xòe rộng của mô hình chim công lại phù hợp với kiểu ánh sáng lan dọc từng dải lông. Mỗi đường cong có thể bắt đầu bằng một màu rồi xuất hiện những sắc khác ở các bóng phía ngoài. Nhìn chính diện, các lớp đuôi mở rộng như những vòng hoa văn nhiều màu, lúc đồng đều, lúc đan xen, làm rõ từng nhánh lông và vẻ mềm mại của dáng chim công.

• Một ngôi làng thu nhỏ có thể trở nên thú vị từ những chi tiết rất nhỏ: ô cửa nhà phát sáng, cụm cây đổi màu hoặc chiếc cối xay gió với các điểm LED lần lượt sáng quanh cánh quạt. Dù cánh quạt không quay thật, thứ tự bật sáng vẫn tạo được ấn tượng về vòng quay. Khi đặt cạnh những ngôi nhà, hình thú và con đường tí hon, các hiệu ứng ấy khiến người xem muốn quan sát từng góc của mô hình để khám phá những chuyển động ánh sáng khác nhau.

Cách Tính Số Lượng LED, Chọn Nguồn Và Bố Trí Điểm Cấp Điện

• Với công trình sử dụng nhiều dây LED F8 IC1903, cần dự trù số bóng, công suất nguồn và các vị trí cấp điện trước khi thi công để chuẩn bị đủ vật tư, hạn chế sụt áp trên những tuyến dài.

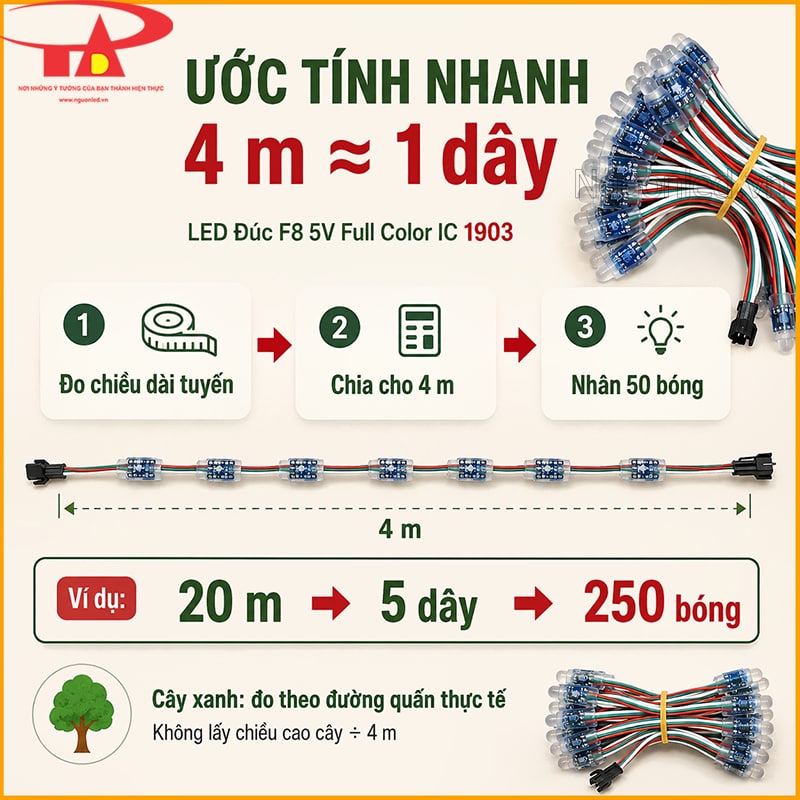

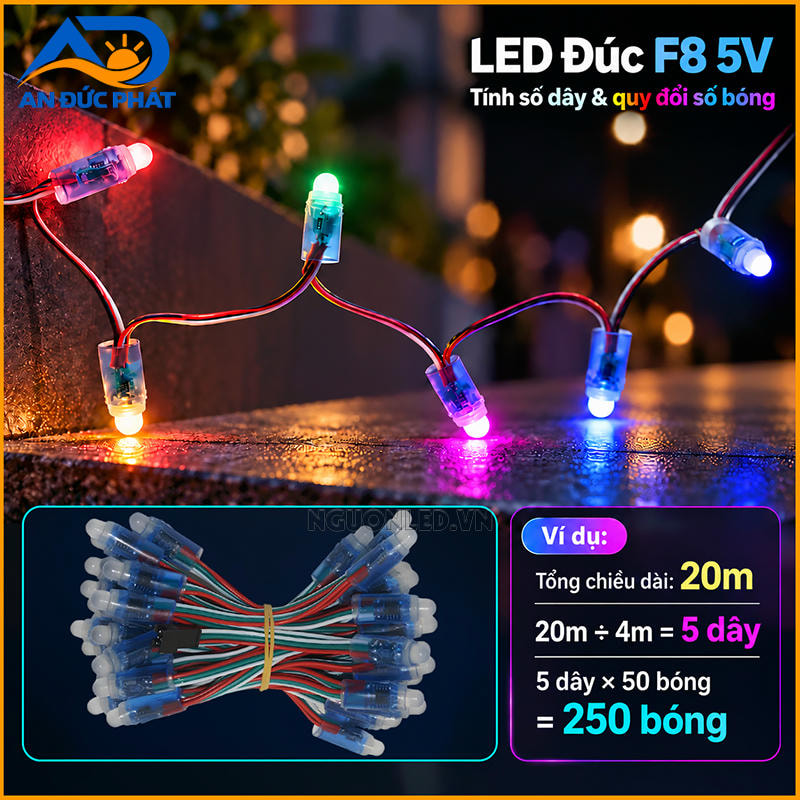

Tính số dây và quy đổi số bóng theo tuyến lắp đặt

• Mỗi dây LED F8 IC1903 gồm 50 bóng, khoảng cách giữa các bóng 8cm, chiều dài khoảng 4m. Có thể ước tính số dây theo chiều dài trang trí thực tế:
  • Số dây dự kiến = Tổng chiều dài cần trang trí ÷ 4m.
  • Tổng số bóng = Số dây × 50 bóng.
• Ví dụ, một bảng hiệu có tổng chiều dài các đường trang trí khoảng 20m cần dự trù 5 dây LED, tương đương 250 bóng.
• Với công trình gồm nhiều đoạn riêng biệt, nên tính số dây cho từng đoạn rồi làm tròn theo quy cách bán hàng. Không nên chỉ cộng toàn bộ chiều dài và chia cho 4m nếu những đoạn lắp đặt không thể tận dụng chung phần dây còn lại.
• Đối với cây xanh, mô hình hoặc những khung trang trí uốn cong, chiều dài dây cần được tính theo đường đi thực tế, không chỉ theo chiều cao hay chiều ngang của công trình. Chẳng hạn, một thân cây cao 3m có thể cần hơn 4m dây nếu quấn nhiều vòng quanh thân.

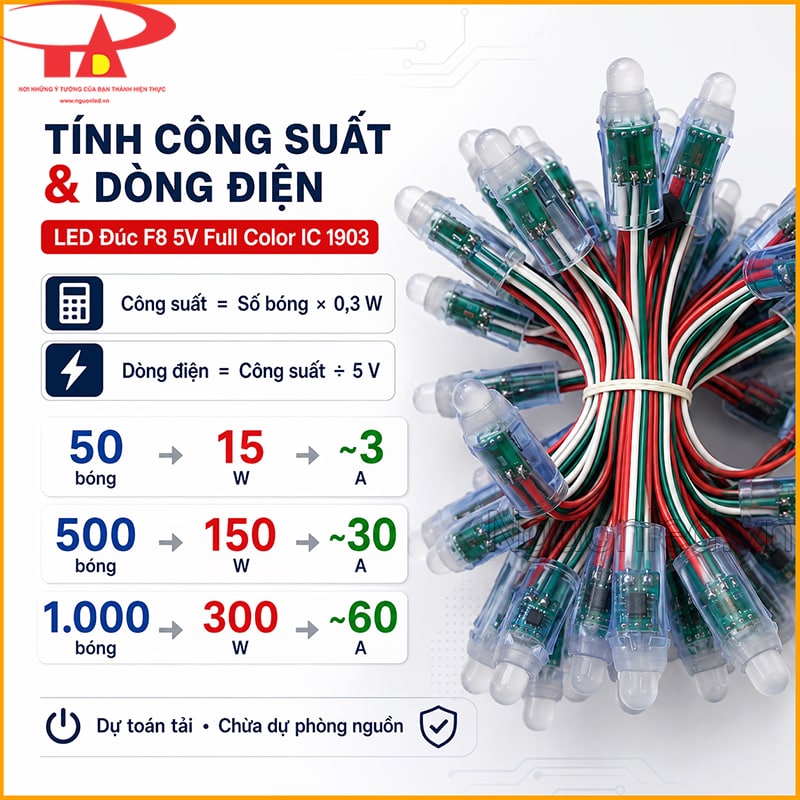

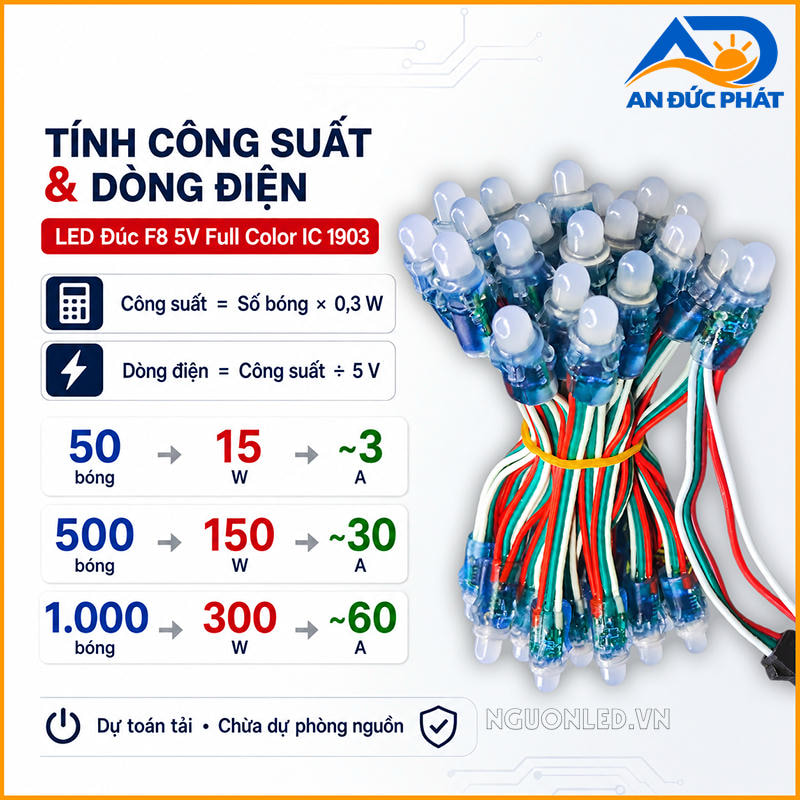

Tính công suất từ mức 0,3 W mỗi bóng

• LED đúc F8 5V Full Color IC1903 có công suất công bố 0,3W/bóng, tương đương 15W cho một dây 50 bóng.
• Có thể tính công suất và dòng điện theo công thức:
  • Tổng công suất LED (W) = Tổng số bóng × 0,3W
  • Dòng điện tính toán (A) = Tổng công suất LED (W) ÷ 5V
• Một số mức tải tính theo công suất công bố:
  • 1 dây – 50 bóng: 15W – 3A.
  • 5 dây – 250 bóng: 75W – 15A.
  • 10 dây – 500 bóng: 150W – 30A.
  • 20 dây – 1.000 bóng: 300W – 60A.

• Các giá trị trên dùng để dự trù nguồn, không phải kết quả đo dòng điện thực tế. Khi lựa chọn bộ nguồn, cần tính thêm điện sử dụng của mạch điều khiển, tổn hao trên đường dây và mức dự phòng phù hợp. Ngoài công suất W, cũng phải kiểm tra khả năng cấp dòng điện liên tục của thiết bị.
• Khách hàng có thể tham khảo các loại nguồn tổng DC 5V để lựa chọn theo số bóng và cách chia nguồn của công trình.

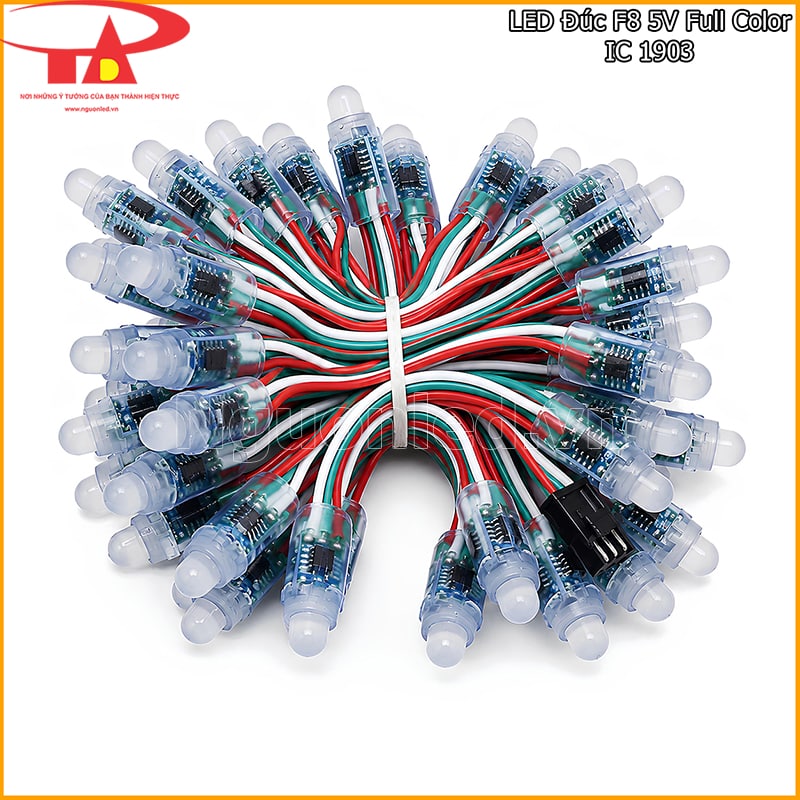

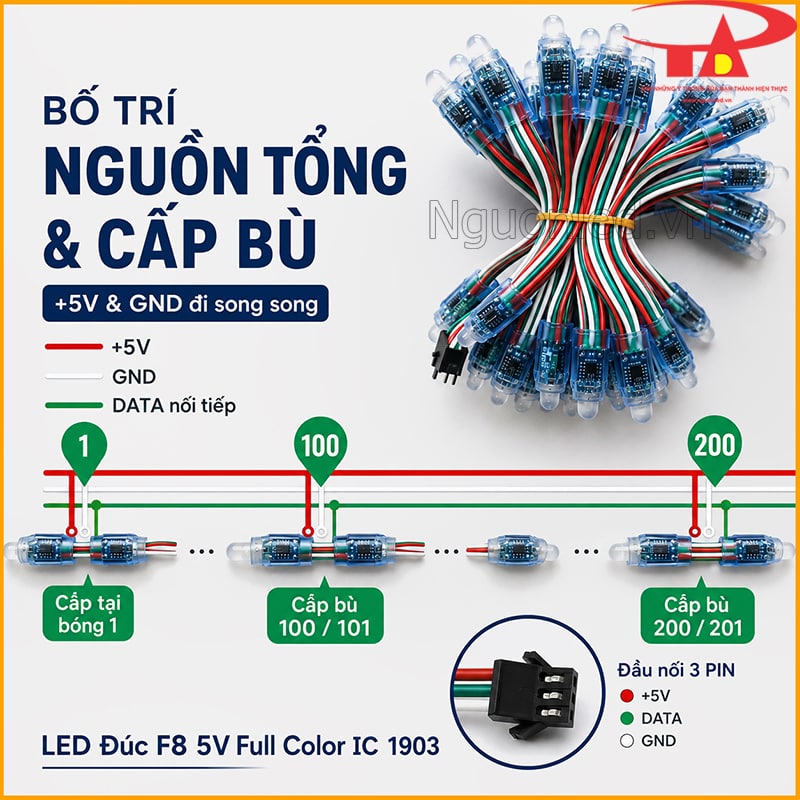

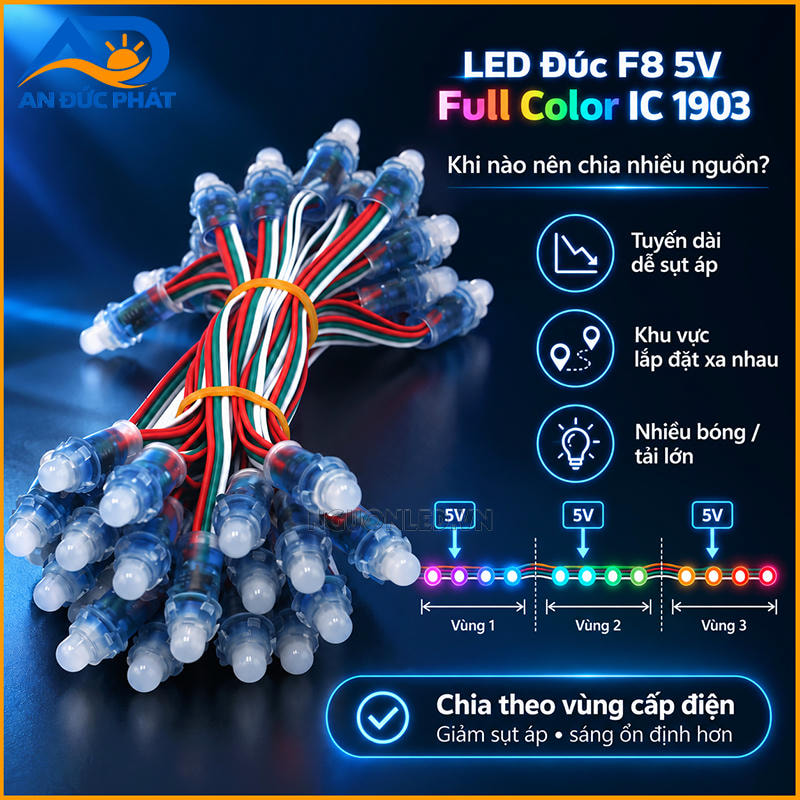

Khi nào nên chia nhiều nguồn hoặc nhiều tuyến cấp điện?

• Một nguồn 5V DC có đủ công suất vẫn có thể gặp tình trạng bóng cuối tuyến sáng yếu hoặc sai màu nếu đường cấp điện quá dài. Nguyên nhân thường liên quan đến sụt áp trên dây dẫn khi phải đưa dòng điện lớn qua một quãng đường xa.
• Nên cân nhắc chia thành nhiều vùng cấp điện khi:
  • Công trình sử dụng hàng trăm hoặc hàng nghìn bóng.
  • Nhiều khu vực trang trí nằm xa nhau.

• Đường dây nguồn kéo dài hoặc phần tải vượt khả năng chịu dòng của dây và điểm nối.
• Ví dụ, một khuôn viên có nhiều hàng cây nằm rải rác sẽ th
• ận tiện hơn khi được phân chia thành các khu vực cấp điện riêng, thay vì dồn toàn bộ dòng điện qua một đường dây dài từ một vị trí duy nhất.
• Không có quy định cứ đến một số lượng bóng nhất định thì mọi công trình đều phải chia nguồn. Quyết định này cần dựa trên cách bố trí đường điện và mức sụt áp thực tế.

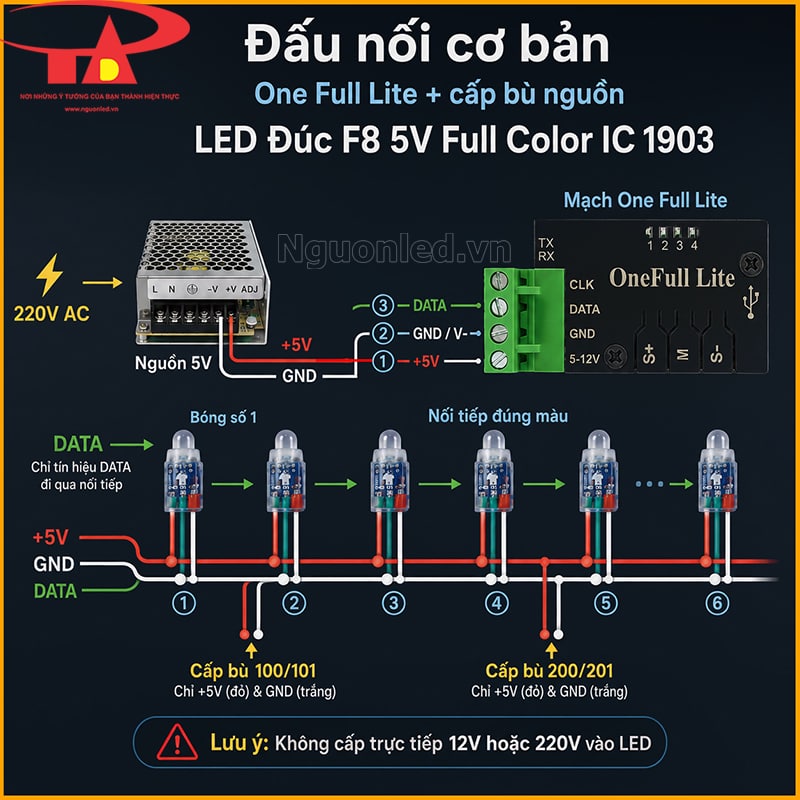

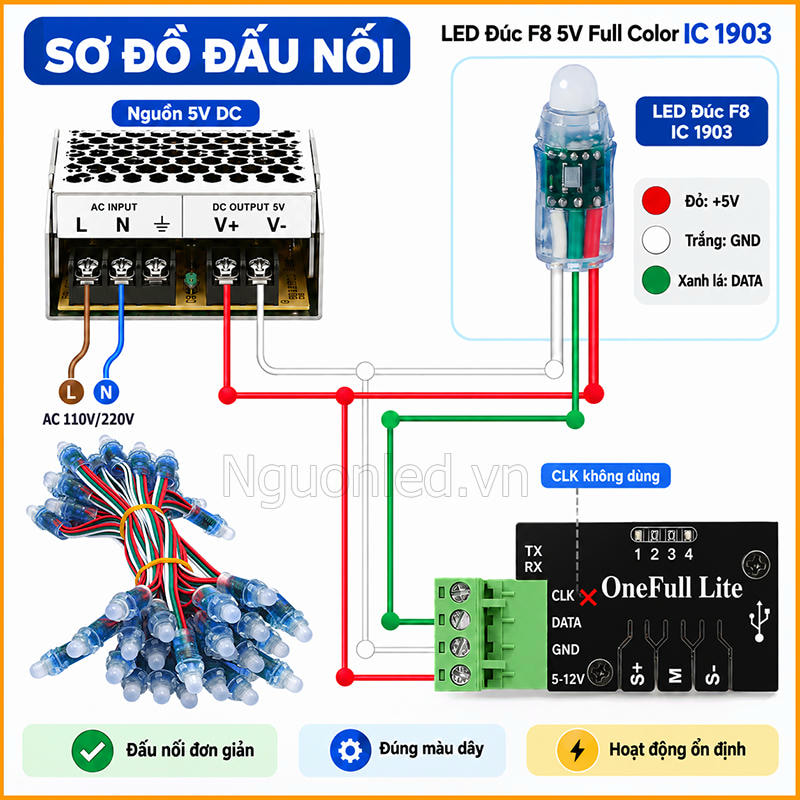

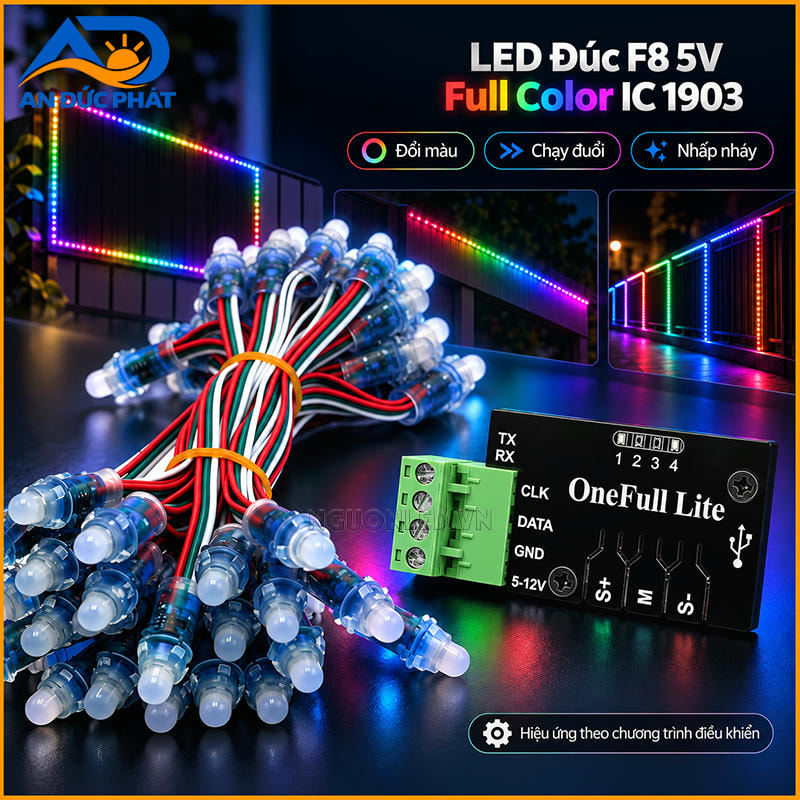

Hướng Dẫn Lắp Mạch One Full Lite Và Cấp Bù Nguồn Cho LED Đúc 5V IC 1903

• Các bước dưới đây mô tả cách kết nối cơ bản giữa dây LED F8 IC1903, bộ nguồn 5V DC và mạch One Full Lite. Trước khi thực hiện, cần đối chiếu ký hiệu trên đúng phiên bản mạch và bộ nguồn sử dụng. Không cấp điện cho hệ thống khi chưa kiểm tra cực tính và các đầu nối.

Bước 1 – Đấu điện 220 V vào bộ nguồn và lấy đầu ra DC 5V

• Ngắt điện hoàn toàn trước khi đấu nối. Trên bộ nguồn 5V DC, dây pha điện lưới đấu vào chân L, dây trung tính vào N và dây tiếp địa vào chân bảo vệ nếu thiết bị có yêu cầu.
• Đầu ra +V và −V của bộ nguồn cung cấp điện 5V DC cho hệ thống. Cần kiểm tra điện áp đầu ra trước khi kết nối.

Bước 2 – Cấp nguồn 5 V cho mạch One Full Lite và dây LED đầu tiên

• Cấp điện cho mạch One Full Lite theo đúng điện áp và ký hiệu trên phiên bản mạch đang sử dụng.
• Đối với dây LED, nối dây đỏ vào cực dương +5V và dây trắng vào cực âm GND. Mạch điều khiển và dây LED phải có đường GND chung để tín hiệu hoạt động đúng.

Bước 3 – Nối DATA từ mạch vào bóng LED số 1

• Nối đầu ra DATA của mạch điều khiển với dây xanh lá tại đầu nhận tín hiệu của dây LED.
• Kiểm tra mũi tên chỉ chiều DATA để xác định đúng bóng đầu tiên. Tín hiệu sẽ lần lượt truyền qua những bóng phía sau.

Bước 4 – Nối tiếp các dây LED bằng jack đúng màu

• Sử dụng giắc đực – cái 3 chân để ghép những dây LED tiếp theo. Trước khi cắm, cần kiểm tra đúng vị trí +5V, GND và DATA, giữ nguyên chiều tín hiệu.
• Các giắc phải được cắm chắc chắn, không đảo vị trí chân hoặc nối dây chỉ dựa vào màu sắc khi chưa kiểm tra ký hiệu thực tế.

Bước 5 – Kết nối dây nguồn tổng theo sơ đồ đã chuẩn bị

• Đưa đường nguồn tổng +5V và GND đến các vị trí cấp điện đã xác định. Mỗi nhánh dây phải có khả năng chịu dòng phù hợp với số bóng mà nhánh đó cung cấp.
• Nếu hệ thống dùng nhiều bộ nguồn độc lập, phải kiểm tra cả đường +5V đi qua giắc nối tại vị trí chuyển vùng, tránh vô tình nối thông cực dương của các nguồn không được thiết kế để hoạt động song song. Đường GND được kết nối theo sơ đồ điều khiển để duy trì tín hiệu giữa các vùng LED.

Bước 6 – Nối cặp cấp bù tại các vị trí đã xác định

• Tại điểm cần bổ sung điện, sử dụng cặp dây đỏ và trắng có sẵn trên dây LED để cấp thêm nguồn 5V.
• Dây đỏ nối +5V, dây trắng nối GND của vùng cấp điện tương ứng. Các điểm cấp bù phải đấu đúng cực và không làm thay đổi đường truyền DATA.

Bước 7 – Chạy thử toàn bộ tuyến trước khi cố định

• Sau khi kiểm tra các đầu nối, cấp điện và thiết lập đúng loại IC1903 trên mạch điều khiển. Cho hệ thống chạy thử, quan sát:
  • Các bóng nhận tín hiệu và hiển thị đúng màu.
  • Hiệu ứng chạy liên tục, không bị ngắt quãng bất thường.
  • Bóng cuối tuyến không sáng yếu hoặc sai màu do thiếu điện.
  • Dây dẫn, giắc nối và điểm cấp bù không nóng bất thường.
• Nếu phát hiện lỗi, phải ngắt điện trước khi kiểm tra nguồn, giắc cắm, cực tính hoặc chiều DATA.

Bước 8 – Chống nước đầu nối và hoàn thiện công trình

• Sau khi thử sáng, ngắt điện để cố định dây LED và bảo vệ những vị trí đấu nối. Khi sử dụng ngoài trời, cần chống nước phù hợp cho giắc cắm, điểm cấp bù và bố trí bộ nguồn, mạch điều khiển trong khu vực được che chắn.
• Không kéo dây quá căng, để bóng chịu va đập hoặc đặt dây tại những vị trí dễ gây vướng. Sau khi hoàn thiện, kiểm tra lại toàn bộ tuyến để xác nhận các bóng vẫn hoạt động bình thường.

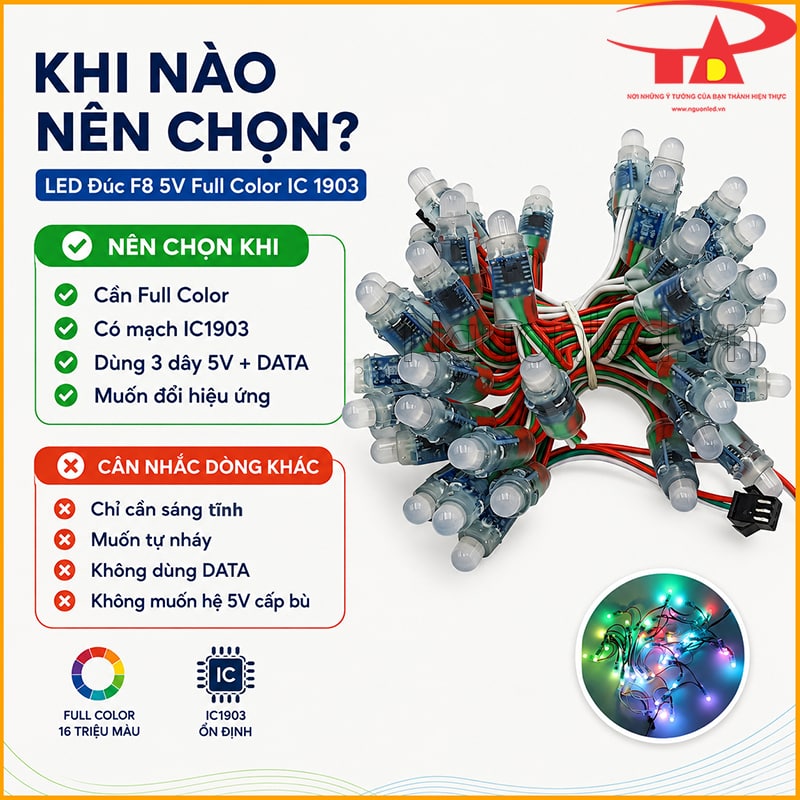

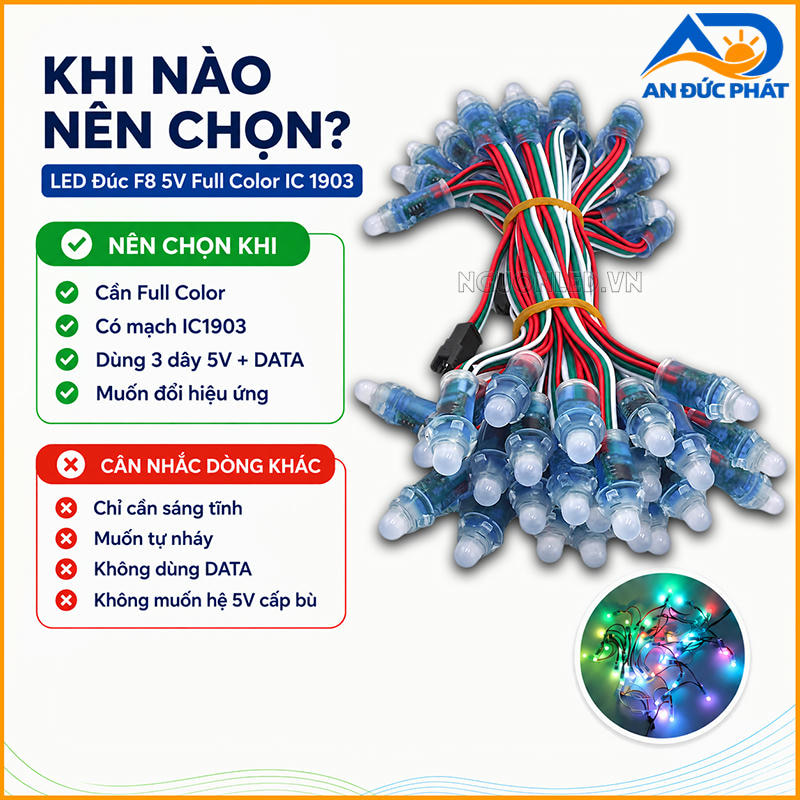

Khi nào nên chọn LED F8 Full Color IC1903?

Nên chọn LED F8 IC 1903 khi:

• Cần tạo hiệu ứng ánh sáng theo từng điểm LED trên bảng hiệu, chữ nổi, mô hình hoặc những hình trang trí có đường nét phức tạp.
• Muốn thay đổi màu sắc, kiểu chạy theo từng dịp hoặc chương trình sự kiện mà không phải thay hệ thống bóng LED đã lắp đặt.
• Ưa kiểu sáng từng điểm tách biệt, với đầu LED F8 và khoảng cách bóng 8cm, phù hợp cho các đường viền hoặc hình trang trí cần thể hiện rõ từng điểm sáng.

Nên cân nhắc loại LED khác khi:

• Chỉ cần một màu sáng cố định, bật tắt đơn giản. LED F8 IC1903 vẫn có thể giữ một màu khi dùng mạch phù hợp, nhưng LED đơn màu sẽ thuận tiện hơn nếu không cần thay đổi hiệu ứng.
• Muốn bóng tự nhấp nháy hoặc chuyển nhiều màu ngay khi cấp điện mà không sử dụng mạch điều khiển rời. Quý khách có thể tham khảm thêm các dòng đèn LED quảng cáo khác của chúng tôi
• Cần ánh sáng liền dải hoặc những điểm sáng nhỏ nằm sát nhau để trang trí các chi tiết mảnh.
• Đã có sẵn nguồn điện hoặc hệ thống điều khiển không tương thích với LED F8 5V IC1903 và không muốn thay đổi thiết bị.

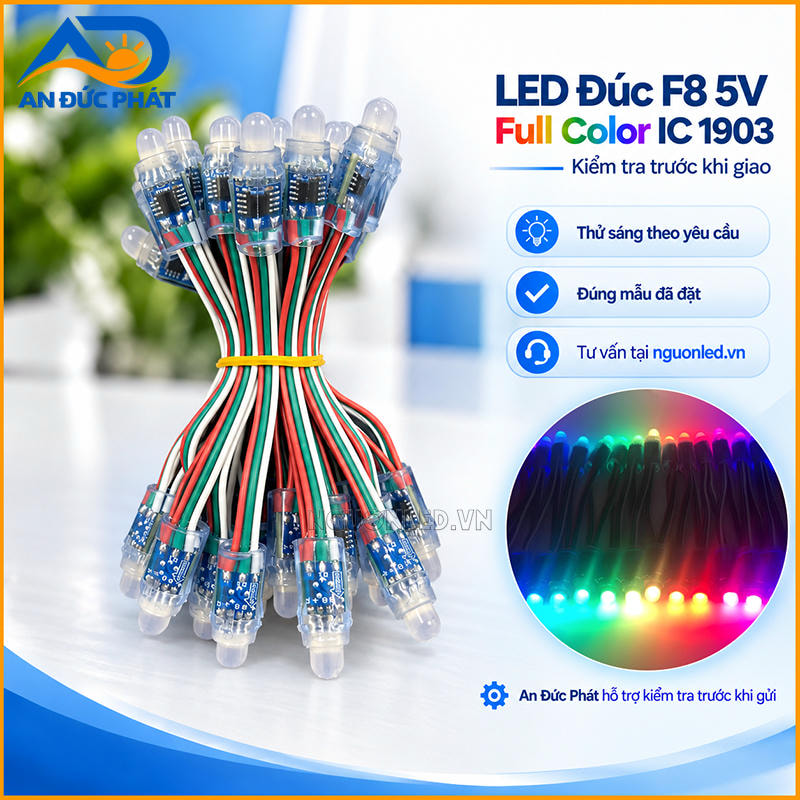

An Đức Phát Kiểm Tra LED Đúc 5V IC 1903 Như Thế Nào Trước Khi Giao Khách?

• An Đức Phát hỗ trợ thử sáng LED đúc F8 5V Full Color IC1903 trước khi giao nếu khách hàng. Việc kiểm tra giúp xác nhận đúng mẫu đèn đã đặt mua và tạo sự yên tâm hơn khi nhận hàng.
• Khách chuẩn bị trang trí công trình hoặc mua nhiều dây LED có thể trao đổi trước về số lượng, nhu cầu sử dụng để được tư vấn phù hợp. Thông tin sản phẩm và cách đặt mua được cung cấp trực tiếp qua website nguonled.vn.

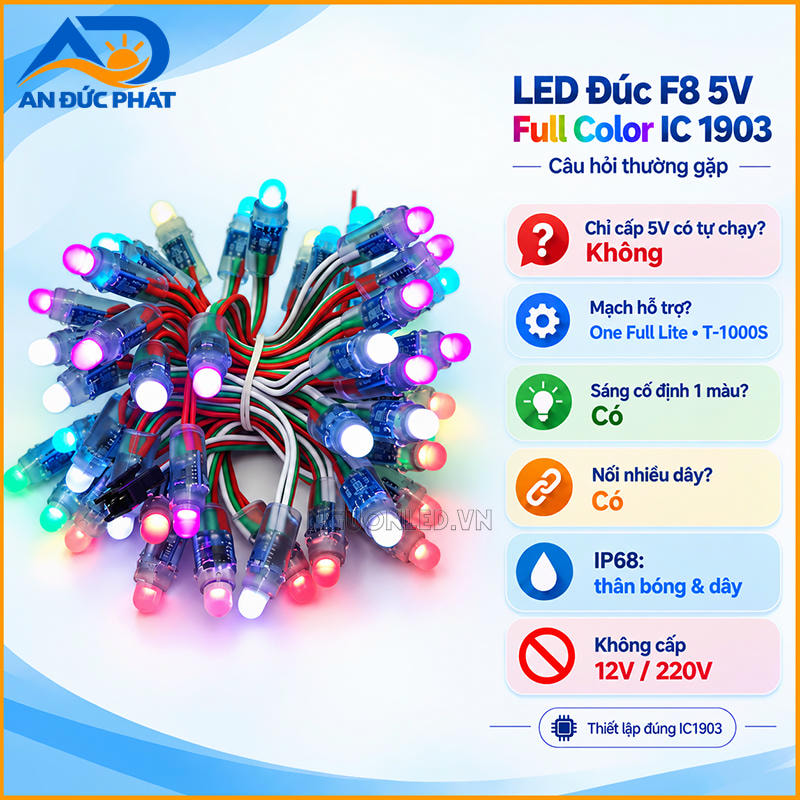

Câu Hỏi Thường Gặp Về LED F8 Full Color 5V IC 1903

1. LED đúc IC 1903 có tự chạy khi chỉ cấp nguồn 5V không?

• Không. LED cần mạch điều khiển tương thích để nhận tín hiệu DATA và chạy hiệu ứng theo chương trình.

2. LED IC 1903 dùng được với những mạch nào?

• Có thể sử dụng One Full Lite, T-1000S, K-1000C, K-8000C và các mạch hỗ trợ IC1903. Cần thiết lập đúng loại IC trên mạch.

3. Có thể cho LED sáng đứng yên một màu không?

• Có. Mạch điều khiển phù hợp có thể cho toàn bộ bóng sáng cố định một màu theo lựa chọn.

4. Một mạch điều khiển được bao nhiêu bóng?

• Tùy loại mạch, phiên bản, số cổng tín hiệu và cấu hình sử dụng. Cần kiểm tra giới hạn của mạch trước khi kết nối.

5. Có thể nối nhiều dây LED với nhau không?

• Có. Các dây LED được ghép nối tiếp theo chiều DATA bằng giắc đực – cái có sẵn, đồng thời phải cấp đủ nguồn 5V DC cho toàn bộ hệ thống.

6. Cứ sau 100 bóng có bắt buộc phải cấp bù không?

• Không. Vị trí cấp bù phụ thuộc vào số bóng, chiều dài dây, tiết diện dây nguồn và mức sụt áp thực tế.

7. IP68 có nghĩa mạch và nguồn cũng chống nước không?

• Không. IP68 được công bố cho thân bóng và dây dẫn LED, không mặc nhiên áp dụng cho giắc nối, mạch điều khiển hoặc bộ nguồn.

8. Có thể cấp nguồn 12V hoặc 220V trực tiếp cho LED không?

• Không. LED F8 IC1903 sử dụng nguồn 5V DC. Cấp trực tiếp điện áp 12V hoặc 220V có thể làm hỏng bóng và gây mất an toàn.
