Led đúc f8 5v full color ic 1916

Vì sao IC 1916 dùng 4PIN và hai đường DATA song song?

• Trong nhóm bóng LED đúc F5, F8 và LED ruồi, sản phẩm này được nhận diện bởi cấu trúc hai dây nguồn và hai dây dữ liệu. Đường DATA dự phòng tạo nên chức năng bỏ qua một số lỗi truyền tín hiệu, đặc biệt có giá trị trên công trình sử dụng nhiều điểm LED.

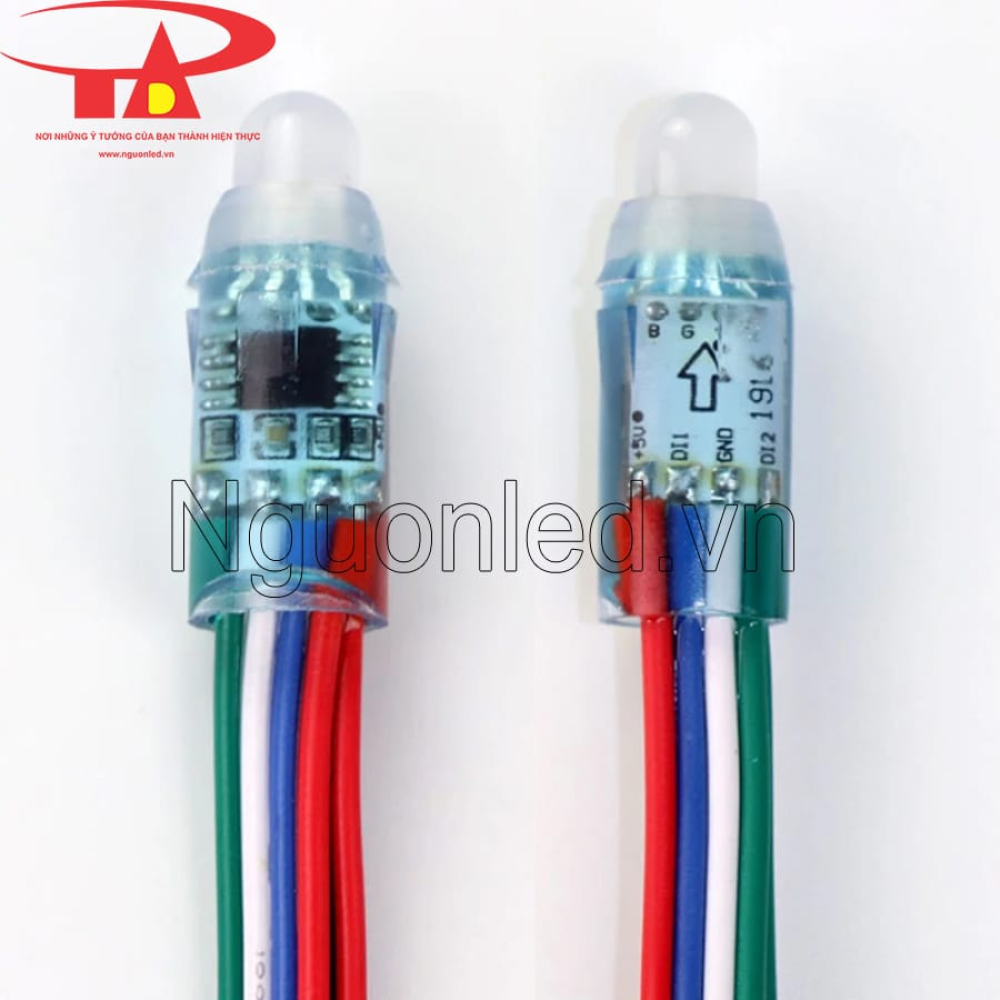

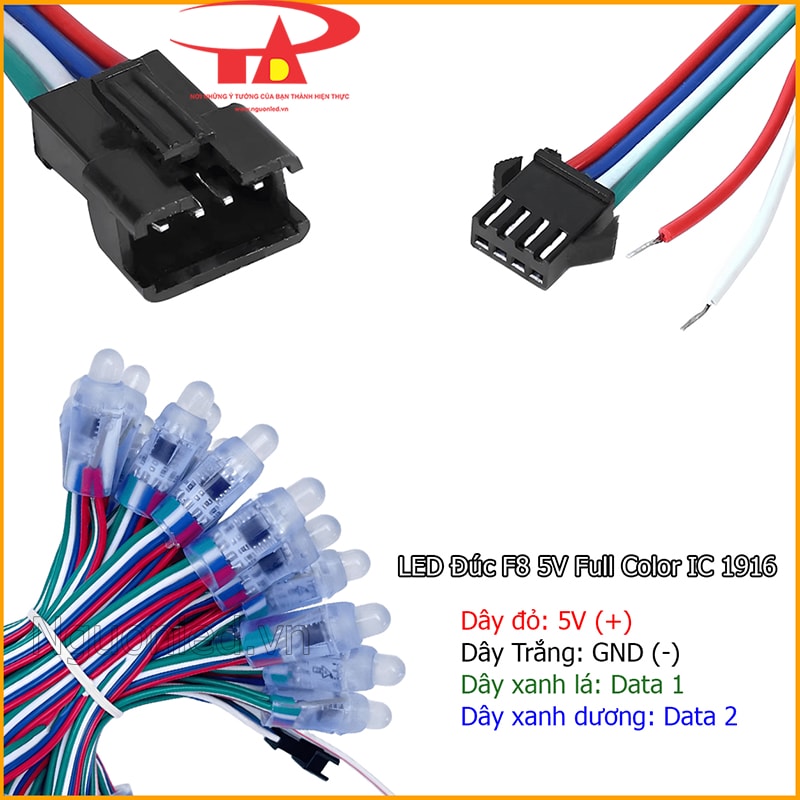

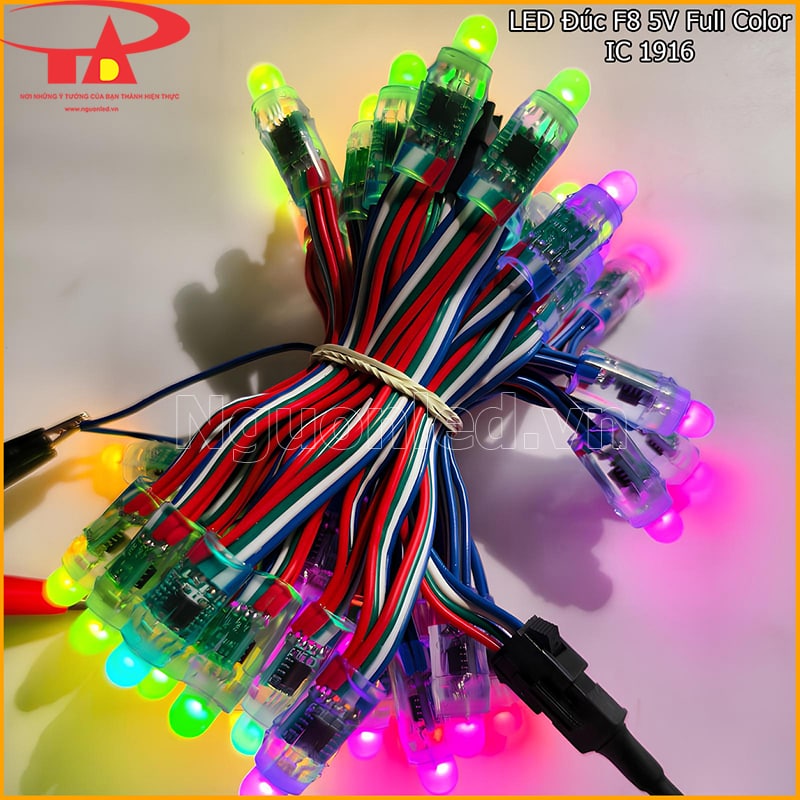

Nhận diện bốn dây nguồn và tín hiệu

• LED đúc F8 IC 1916 sử dụng bốn dây:
  • Đỏ: DC5V (+)
  • Trắng: GND (−)
  • Xanh lá: DATA 1
  • Xanh dương: DATA 2
• Dây đỏ và trắng cấp điện cho chuỗi LED; DATA 1 và DATA 2 truyền tín hiệu điều khiển từ bóng đầu tiên đến các bóng phía sau. Khi kết nối, cần xác định đúng đầu vào, đầu ra và chiều truyền dữ liệu, không dùng sơ đồ của LED 3PIN hoặc dòng IC khác để đấu thay thế.

Hai đường DATA giúp duy trì tín hiệu đến đâu?

• Đèn LED đúc F8 1916 có hai đường DATA song song và chức năng bỏ qua một số lỗi truyền dữ liệu. Khi một điểm LED gặp lỗi ở phần xử lý tín hiệu nhưng nguồn +5V, GND và đường dữ liệu còn lại vẫn tiếp tục hoạt động, tín hiệu có thể truyền đến các bóng phía sau.
• Đặc điểm này hữu ích với biển hiệu, cổng chào hoặc mô hình sử dụng nhiều bóng, bởi một lỗi dữ liệu đơn lẻ ít có khả năng làm gián đoạn toàn bộ phần còn lại của tuyến.
• Tính năng bỏ lỗi không đồng nghĩa chuỗi LED sẽ tiếp tục hoạt động trong mọi trường hợp. Nếu mất +5V, mất GND, đứt cả hai dây DATA, lỏng jack, các bóng phía sau vẫn có thể ngừng sáng. Giới hạn này cần được tính đến khi thiết kế và kiểm tra công trình.

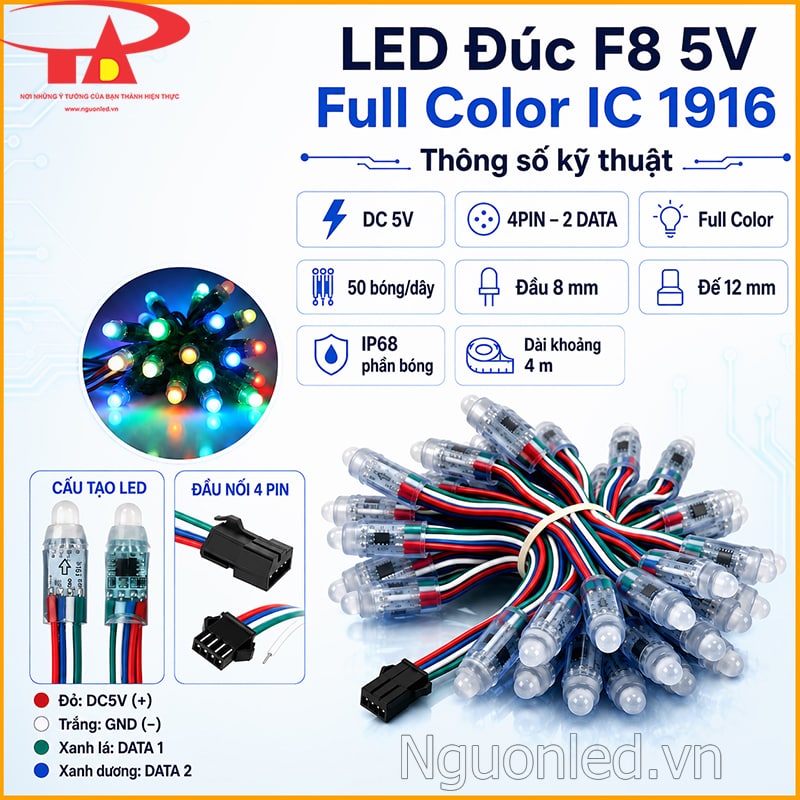

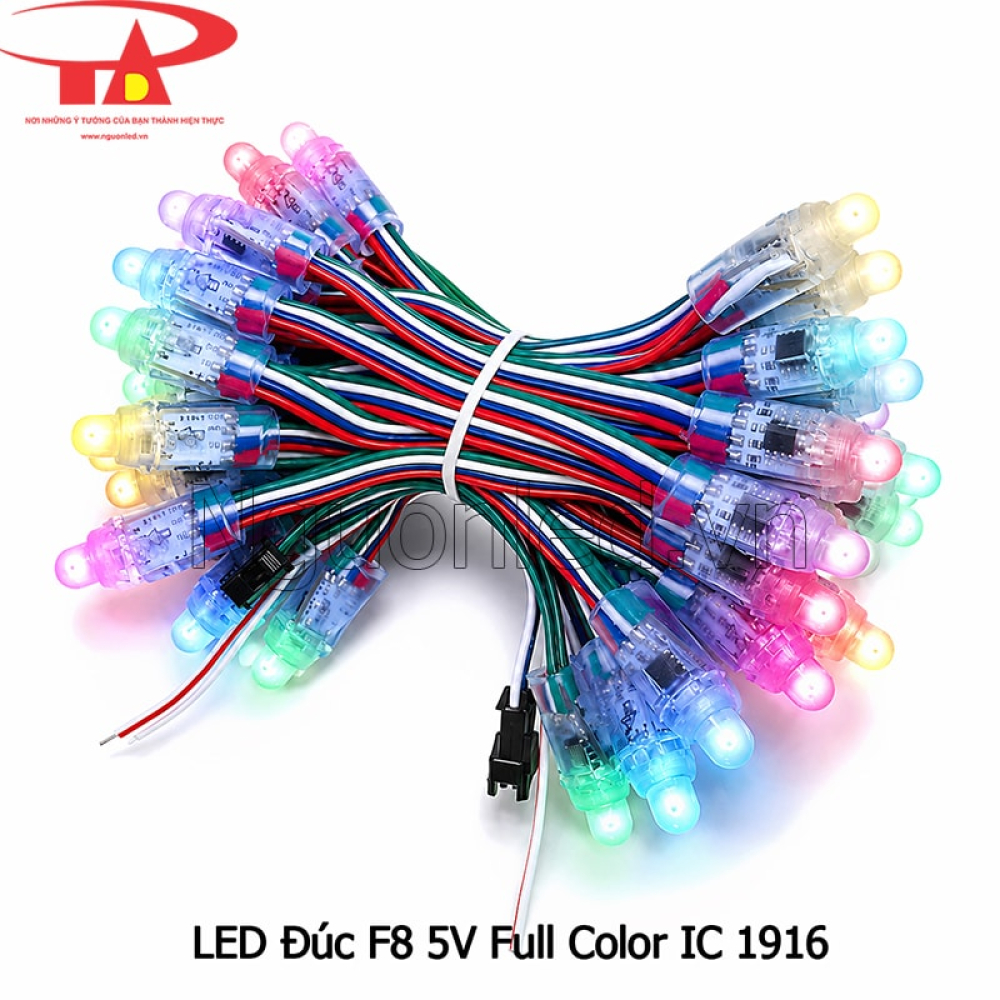

Thông số kỹ thuật LED đúc F8 5V Full Color IC 1916

• Tên sản phẩm: LED đúc F8 5V Full Color IC 1916
• Mã sản phẩm: LĐF85VF1916
• Điện áp: 5V DC
• Công suất: 0,3 W/bóng
• IC điều khiển: IC1916
• Cấu trúc dây: 4PIN
  • Đỏ: DC5V (+)
  • Trắng: GND (−)
  • Xanh lá: DATA 1
  • Xanh dương: DATA 2
• Màu hiển thị: Full Color
• Quang thông: 9–15 lm/bóng
• Số lượng: 50 bóng/dây
• Khoảng cách bóng: 8 cm
• Chiều dài dây: khoảng 4 m

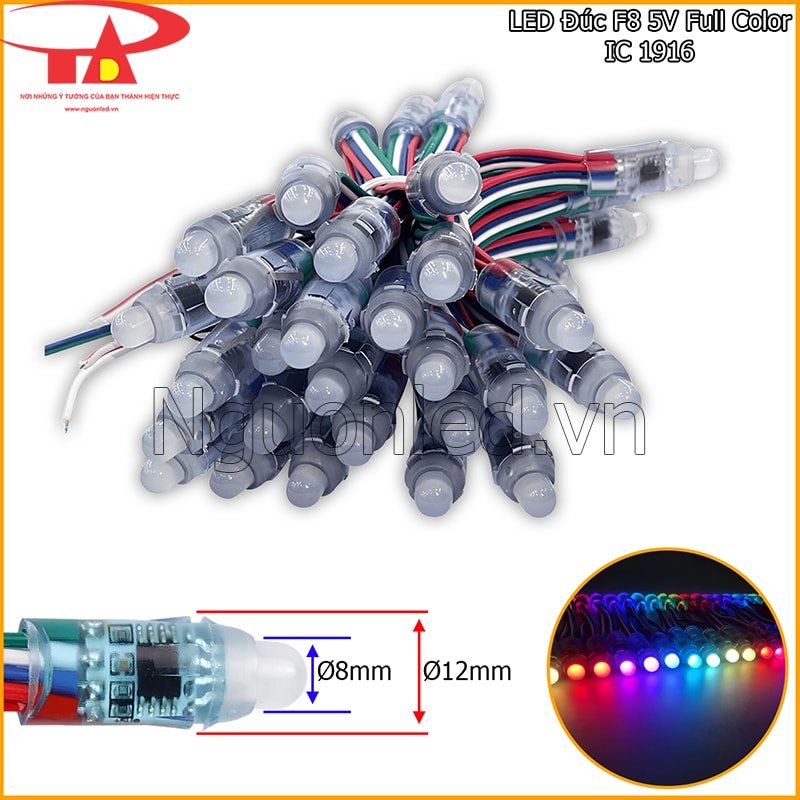

• Đầu LED: Ø8 mm
• Đế bóng/kích thước khoét lỗ: Ø12 mm
• Góc sáng: 120°
• Độ hoàn màu: CRI 80 Ra
• Cấp bảo vệ: IP68 cho phần bóng
• Nhiệt độ làm việc: −25 đến 65°C
• Tuổi thọ: 30.000 giờ
• Yêu cầu: mạch điều khiển hỗ trợ IC 1916

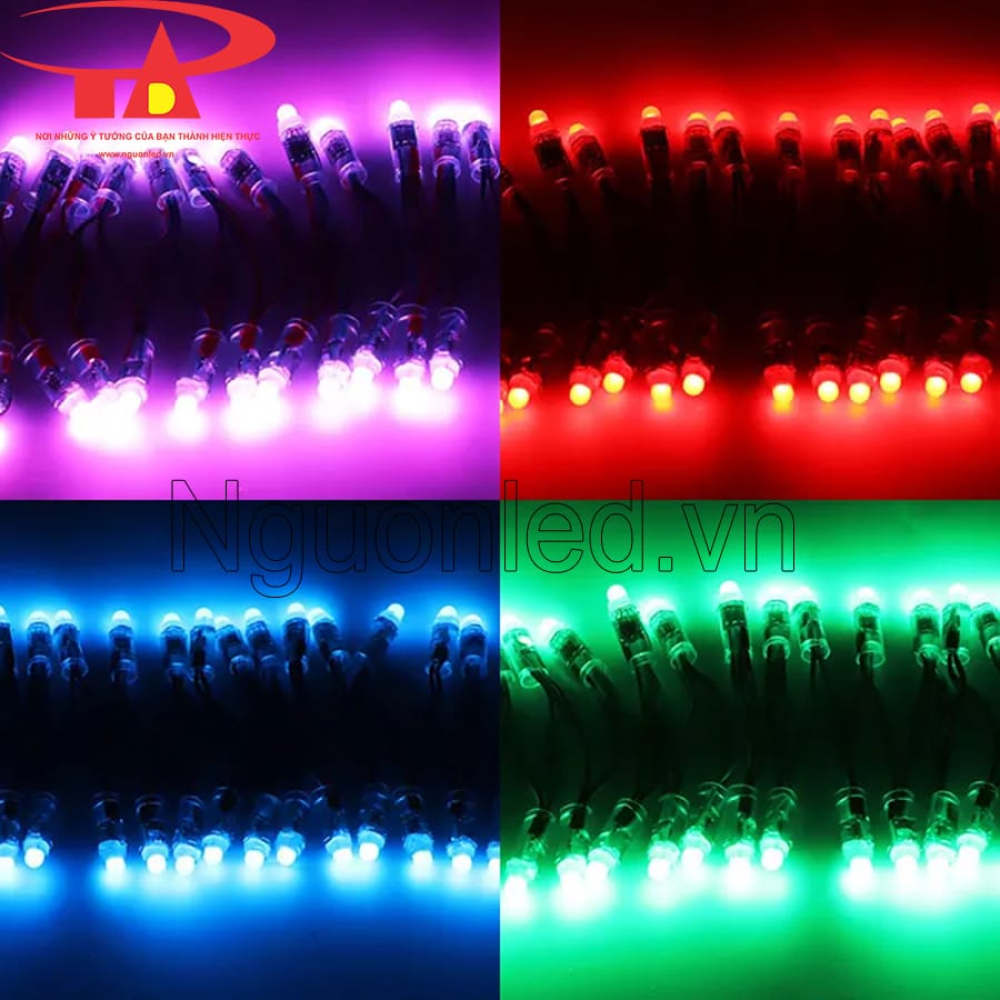

LED đúc 5V F8 IC 1916 tạo màu và hiệu ứng như thế nào?

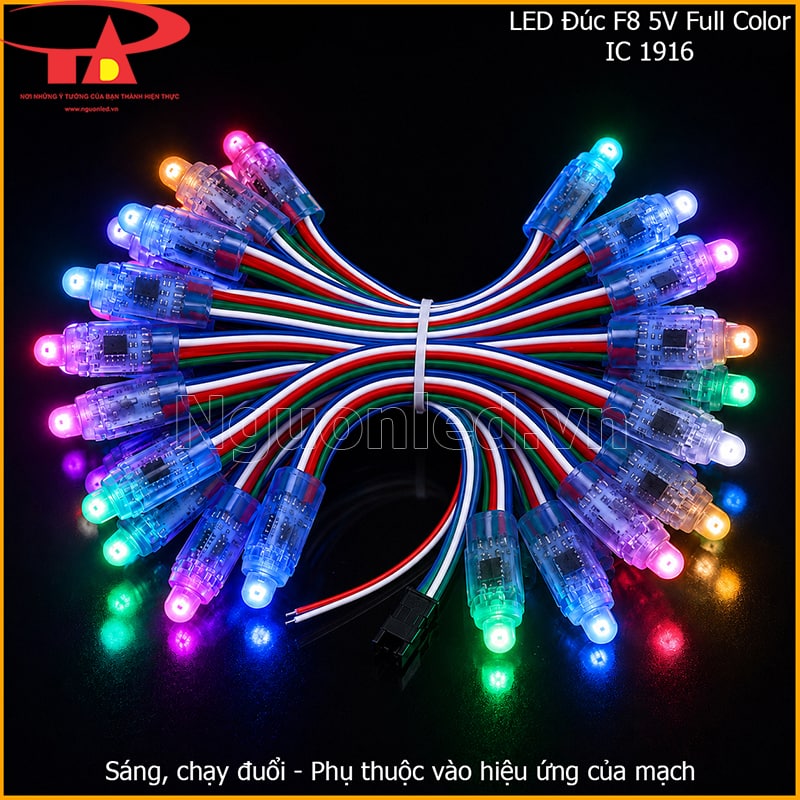

Hiệu ứng phụ thuộc vào mạch và chương trình điều khiển

• Nguồn DC 5 V chỉ cung cấp điện cho chuỗi LED. Màu sắc, độ sáng, tốc độ, hướng chạy và cách chia vùng đều do bộ điều khiển cùng chương trình đã nạp quyết định.
• Tùy cách lập trình, cùng một dây LED có thể giữ một màu, chuyển màu chậm, chạy đuổi, phối nhiều màu hoặc thay đổi theo từng đoạn. Chế độ theo nhạc cũng được xử lý từ mạch điều khiển; bản thân bóng LED không tự nghe hoặc tự bắt âm thanh.
• Do chương trình quyết định cách hiển thị, cùng một dây IC 1916 vẫn có thể tạo ra những nhịp sáng khác nhau khi được dùng cho biển hiệu, mô hình hoặc không gian giải trí.

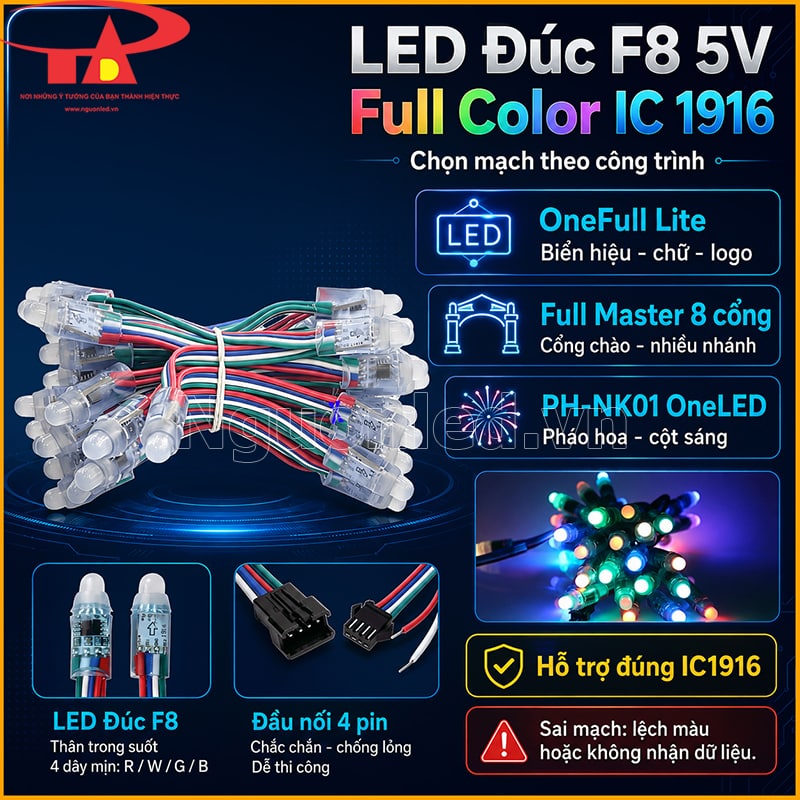

Mạch điều khiển phù hợp với LED đúc F8 5V IC 1916

• Các mạch dưới đây có thể sử dụng với LED đúc IC 1916. Ngoài danh sách này, sản phẩm vẫn có thể kết hợp với bộ điều khiển khác khi mạch hỗ trợ đúng IC, đúng kiểu xuất tín hiệu và đủ số cổng cho công trình.
  • OneFull Lite: An Đức Phát sử dụng mạch này để chạy thử sản phẩm theo sơ đồ mẫu trong bài. Mạch phù hợp các tuyến nhỏ đến vừa như biển hiệu, chữ, logo và đường viền cần lập trình màu, hướng chạy hoặc tốc độ hiệu ứng.
  • Full Master 8 cổng đồng bộ: phù hợp công trình có nhiều nhánh cần chạy cùng chương trình, chẳng hạn cổng chào lớn, mặt dựng hoặc nhiều cụm trang trí liên kết.
  • Mạch pháo hoa PH-NK01 OneLED: hỗ trợ IC 1916, dùng cho mô hình pháo hoa, cột sáng, tia sáng và cây ánh sáng lễ hội.
• Không nên chọn mạch chỉ dựa vào việc cùng sử dụng nguồn 5 V. Bộ điều khiển phải hỗ trợ đúng chuẩn tín hiệu của IC1916; chọn sai mạch có thể khiến LED không nhận dữ liệu, hiển thị sai màu hoặc chạy không đúng chương trình.

Ứng dụng thực tế của đèn LED đúc F8 5V Full Color IC 1916

• Trong các hạng mục đèn LED quảng cáo, sản phẩm thường được dùng cho đường viền, chữ, logo, cổng chào và mô hình cần chuyển màu theo từng phần của thiết kế. Khi màu sắc đi đúng theo đường nét, hình dáng công trình hiện rõ hơn và mắt người xem cũng dễ nhận ra điểm chính.

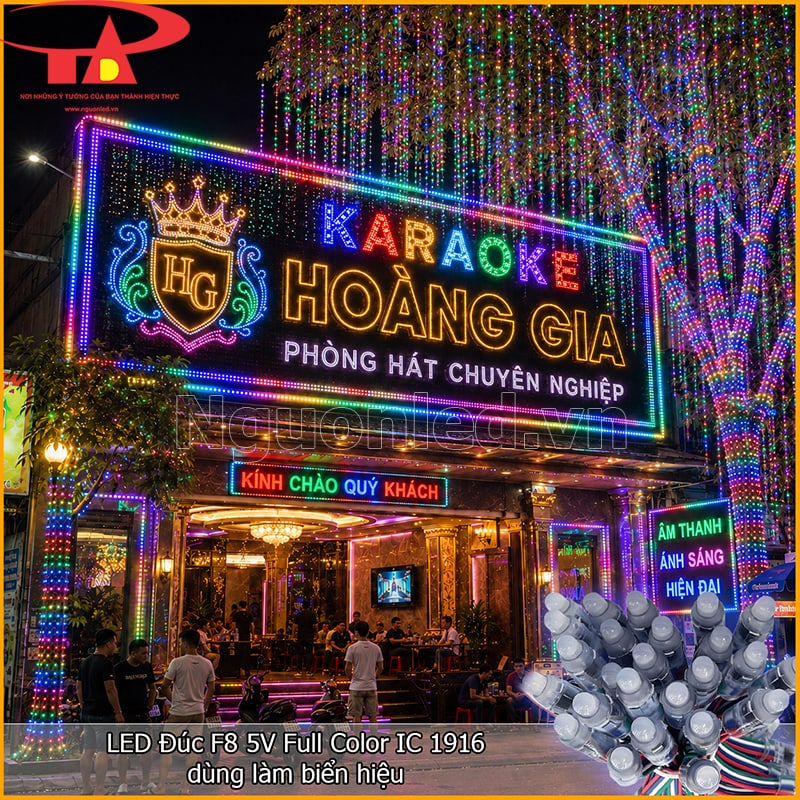

Chạy viền biển hiệu, chữ nổi và logo quảng cáo

• Từ phía bên kia đường, khách thường chỉ có vài giây để nhận ra tên cửa hàng. Một đường sáng chạy gọn quanh khung biển sẽ giữ ánh nhìn ở mặt tiền, sau đó dẫn mắt vào phần chữ nổi và logo bên trong. Khi hiệu ứng đi đúng theo nét chữ, tên thương hiệu vẫn rõ ràng, còn mặt biển có thêm chuyển động và chiều sâu.

• Với bảng tên cửa hàng, biển karaoke hoặc trung tâm giải trí, mỗi phần nên có một vai trò riêng. Viền ngoài chuyển động chậm để định hình mặt biển; tên chính giữ màu lâu hơn để khách dễ đọc; logo đổi màu theo từng đoạn ngắn nhằm tạo điểm nhớ. Các đường cong, nét lớn và đường bao dài khi được lên sáng đều sẽ hiện rõ từ xa mà không cần chớp liên tục.
• Nhịp sáng vừa phải giúp người đi đường nhìn thấy tên cửa hàng trước, sau đó mới chú ý đến những chuyển động đang diễn ra quanh logo và khung biển.

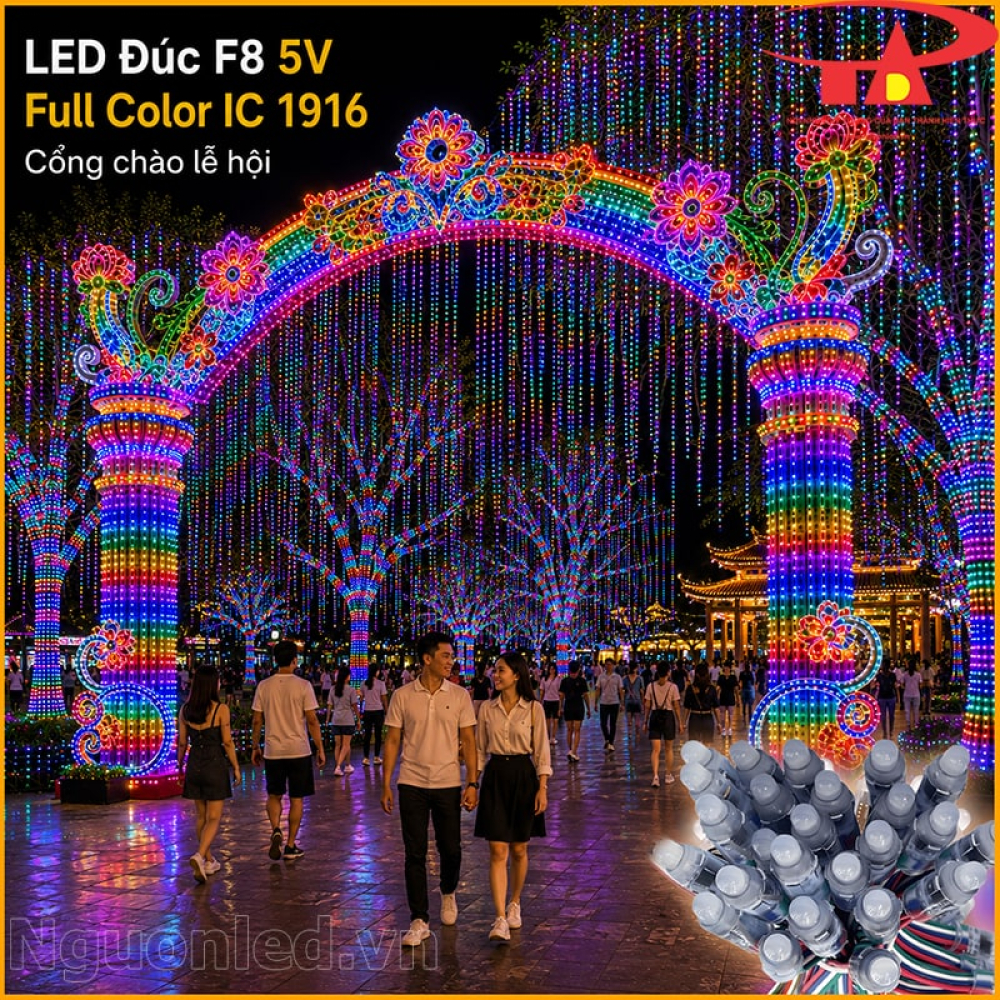

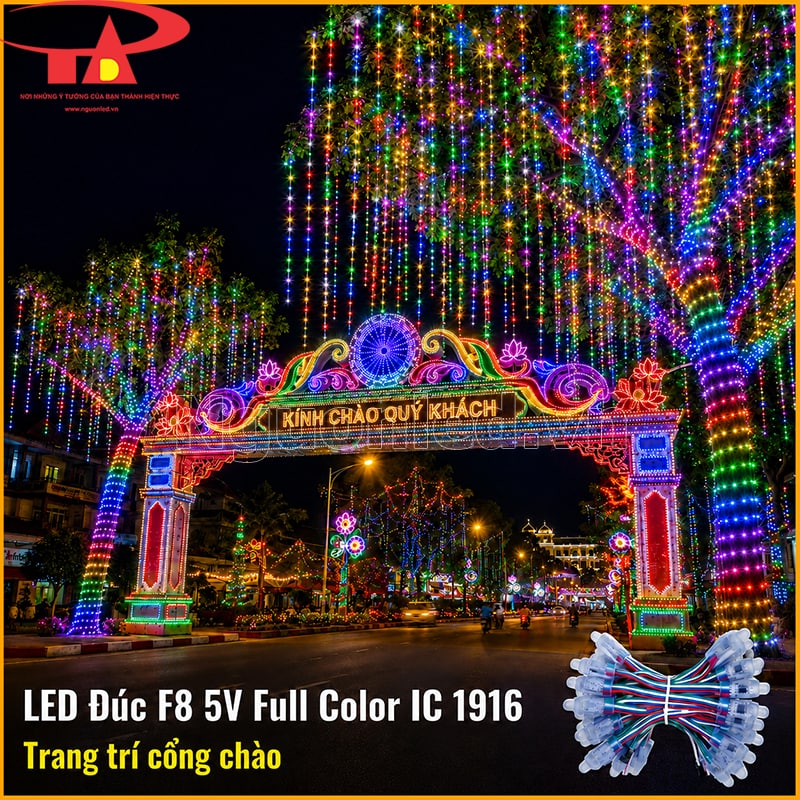

Cổng chào, cây thông Noel và mô hình chạy hiệu ứng

• Tại cổng lễ hội, cổng khai trương hay cổng sự kiện, ánh sáng giúp khách nhận ra lối vào từ xa. Hai dải màu bắt đầu từ chân cổng, chạy dần lên phần mái rồi gặp nhau ở điểm giữa sẽ làm khung cổng trông cao, rộng và có nhịp chuyển động rõ ràng hơn.

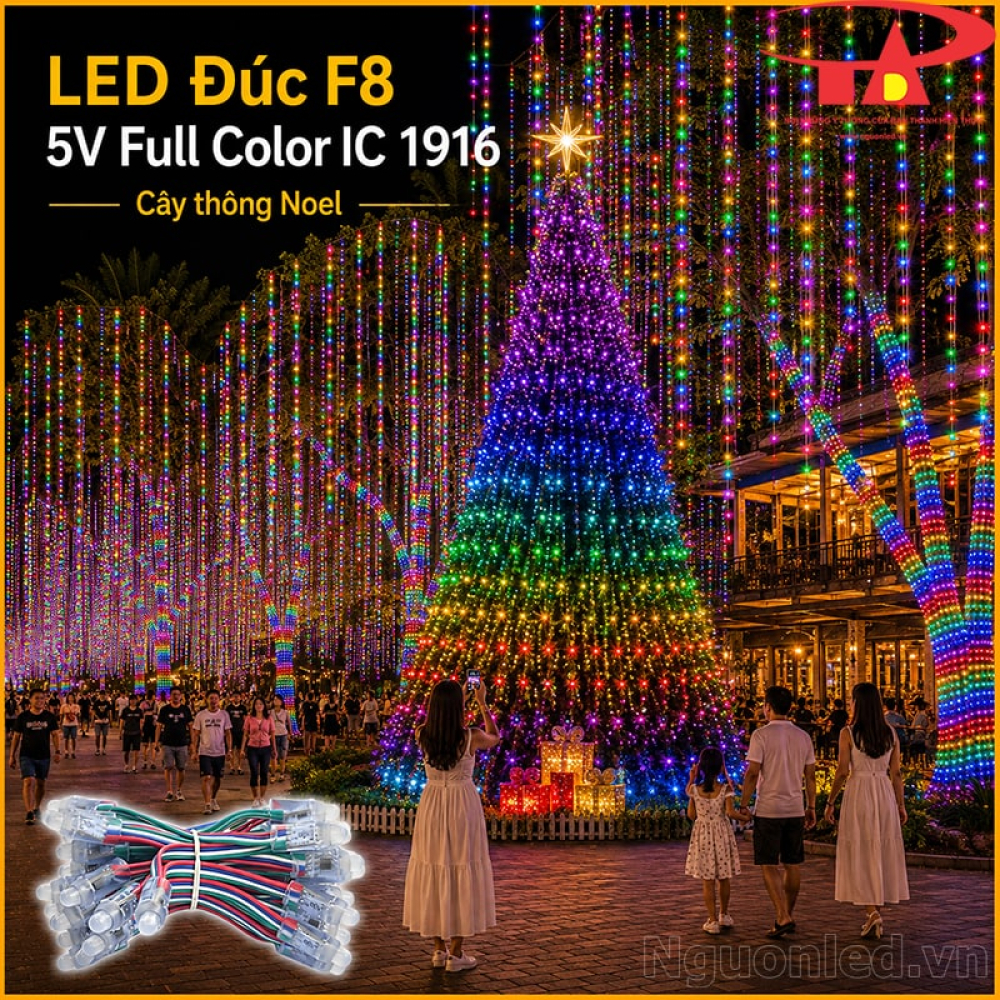

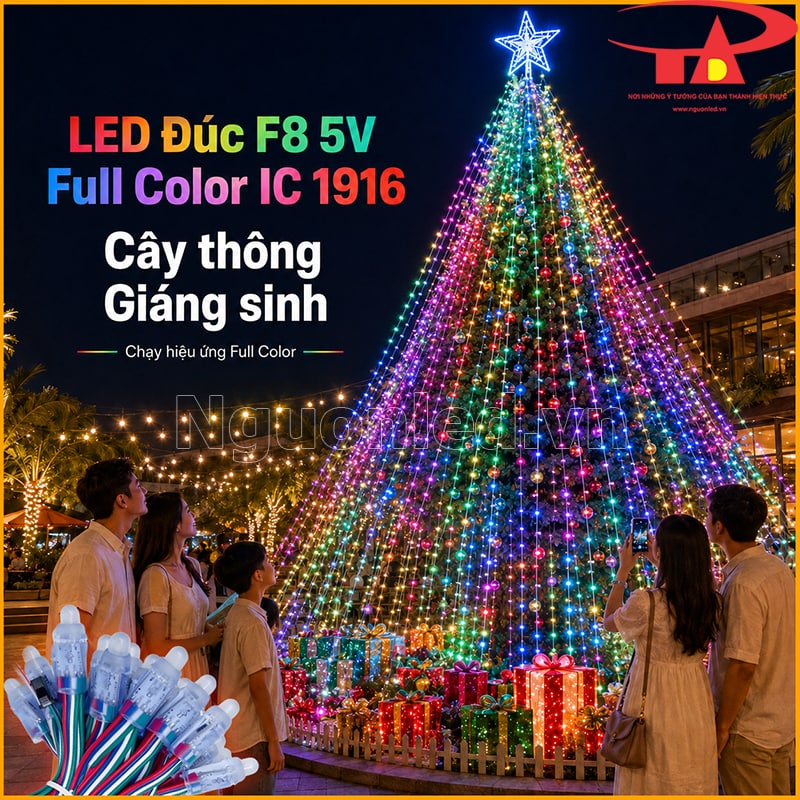

• Với cây thông Noel, ánh sáng có thể lan từ phần gốc qua từng tầng tán, chậm dần khi lên cao rồi dừng ở ngôi sao trên đỉnh. Những hộp quà bên dưới giữ nhịp nhẹ hơn để cả cụm trang trí có lớp lang, thay vì cùng sáng lên một lúc.

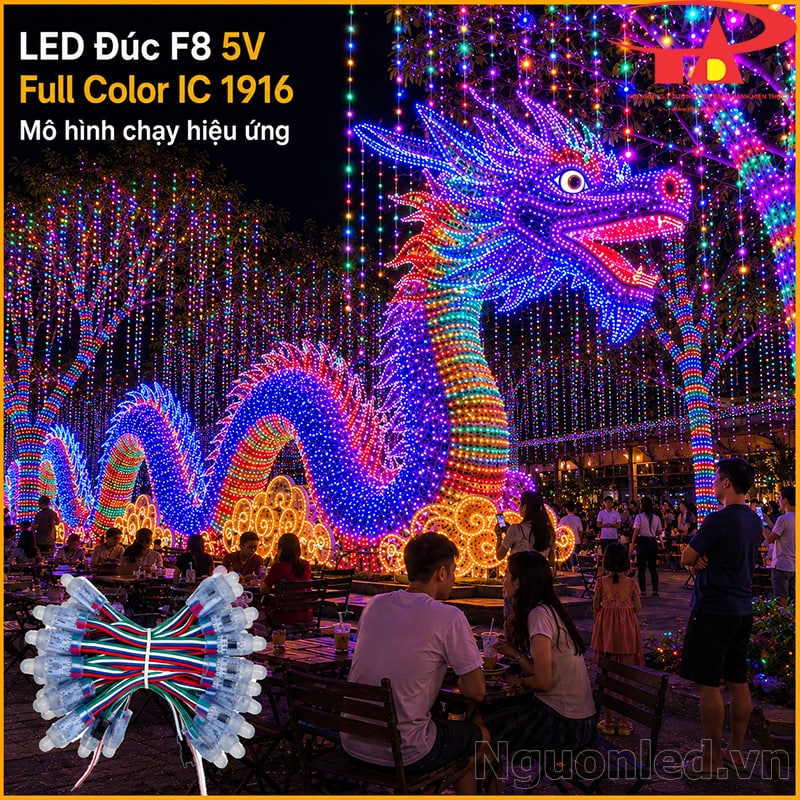

• Mô hình con vật, mô hình chủ đề hoặc tiểu cảnh lớn cũng cần phân biệt rõ từng bộ phận. Đường viền làm rõ dáng hình, phần mắt hoặc điểm nhấn giữ sáng lâu hơn, còn các mảng lớn chuyển màu có khoảng nghỉ để người xem vẫn nhận ra chủ đề.
• Khi chuyển từ Noel sang Tết, khai trương hoặc lễ hội hè, chương trình có thể thay đổi theo chủ đề mới mà không phải làm lại toàn bộ khung cổng hay mô hình.

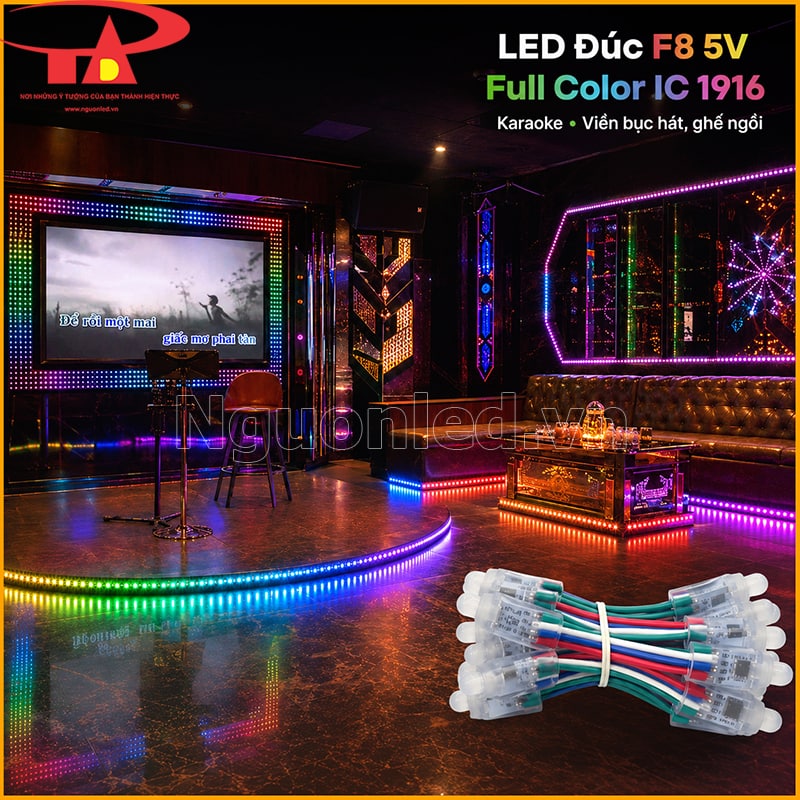

Karaoke, bar, sân khấu và không gian giải trí

• Ngay khi cánh cửa phòng karaoke mở ra, ánh sáng đã góp phần định hình cảm giác của căn phòng. Những tuyến LED chạy quanh bảng tên, viền sân khấu, quầy bar và vách trang trí chia không gian thành nhiều lớp, giúp người xem nhận ra khu vực biểu diễn, chỗ ngồi và phần nền.

• Khi bài hát bước vào đoạn cao trào, màu sắc có thể dồn về sân khấu, chạy lan sang hai bên hoặc đổi nhịp quanh quầy bar. Đến khoảng nghỉ, chuyển động chậm lại giúp căn phòng dịu xuống, khách dễ trò chuyện và mắt cũng có thời gian thích nghi. Khi mạch có chế độ theo âm thanh, nhịp sáng có thể thay đổi theo tiết tấu của chương trình.

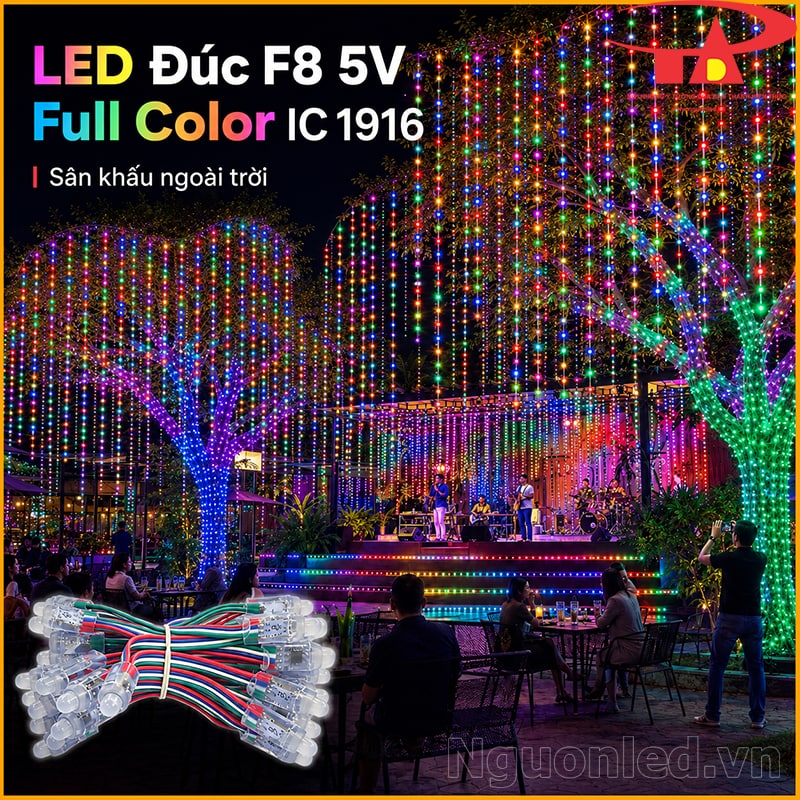

• Tại bar hoặc sân khấu nhỏ, không nên để mọi bề mặt cùng chớp theo một nhịp. Giữ lại vài mảng sáng ổn định giữa các vùng chuyển động sẽ làm người biểu diễn rõ hơn, còn không gian vẫn có năng lượng mà không trở nên căng và rối mắt.

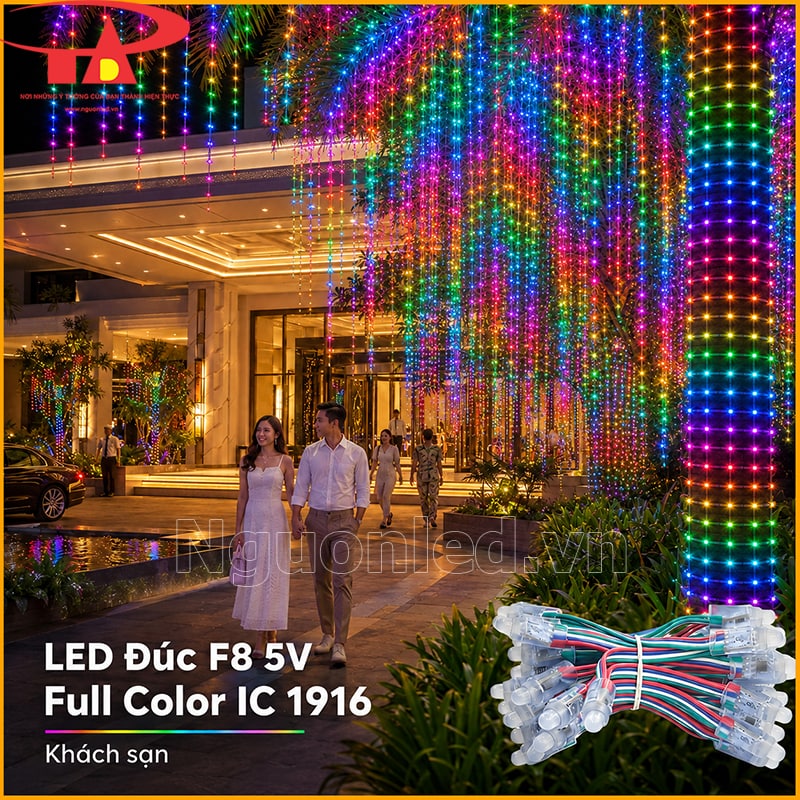

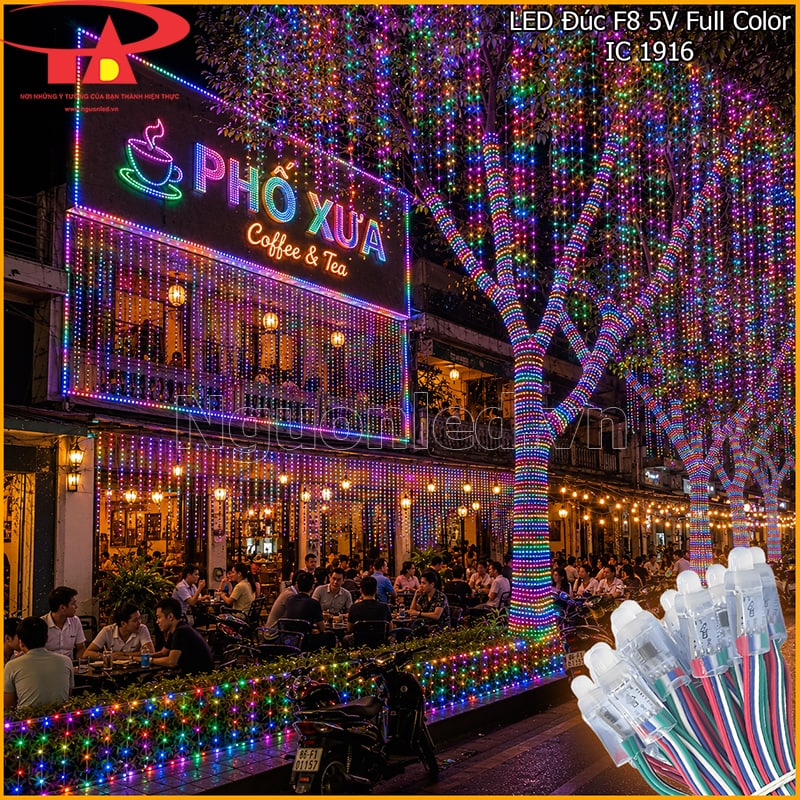

Nhà hàng, khách sạn, resort và quán cà phê

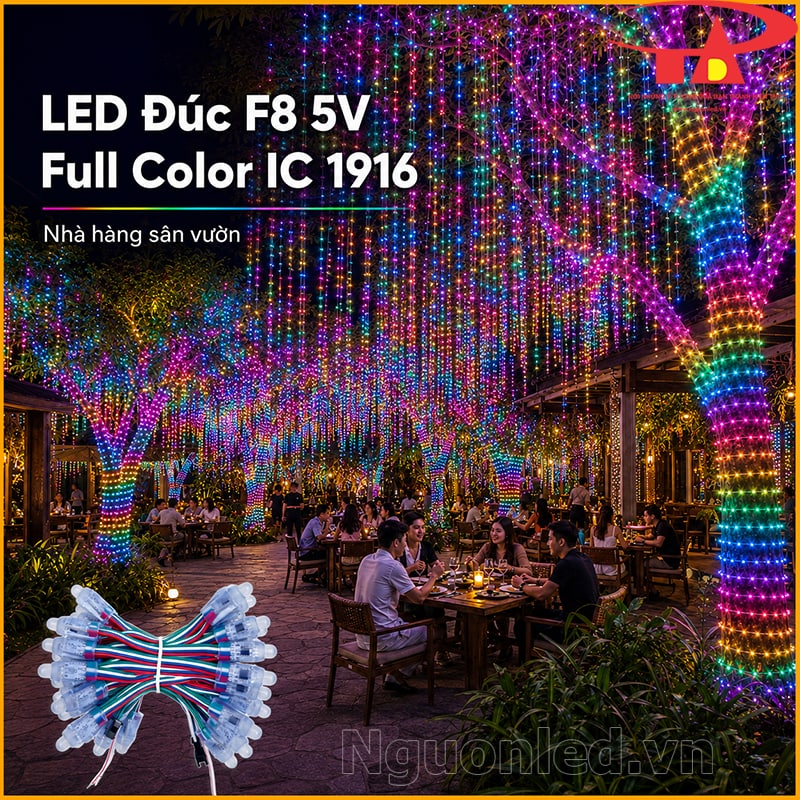

• Ánh sáng ở không gian dịch vụ thường được cảm nhận theo từng bước chân. Khách đi qua cổng, nhìn lên mái đón, men theo hàng cây rồi mới đến bàn ngồi hoặc khu vực sảnh. Khi mỗi đoạn có một nhịp sáng vừa phải, hành trình ấy trở nên liền mạch và dễ chịu hơn.

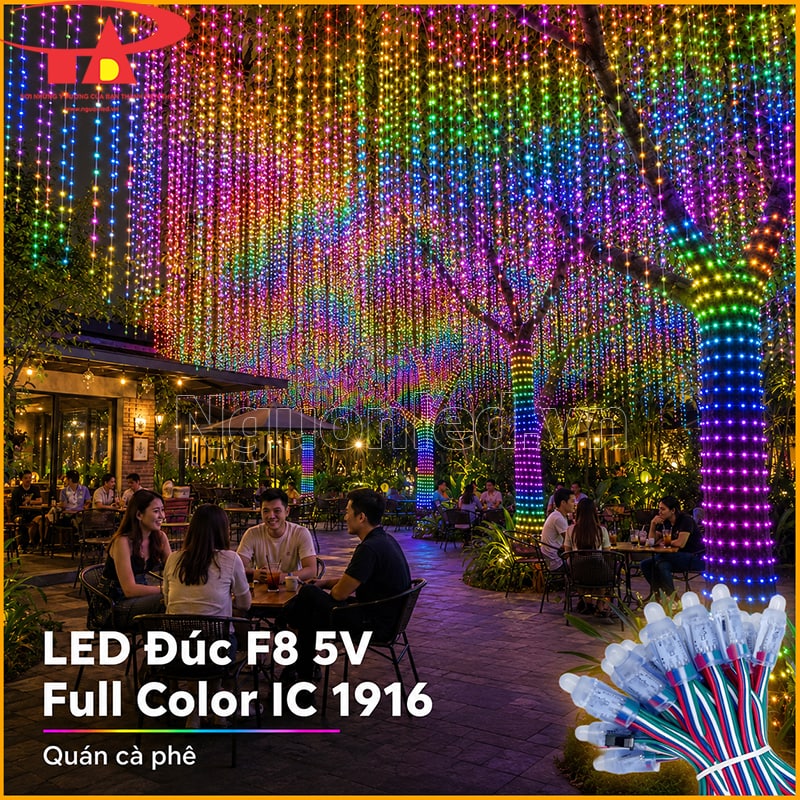

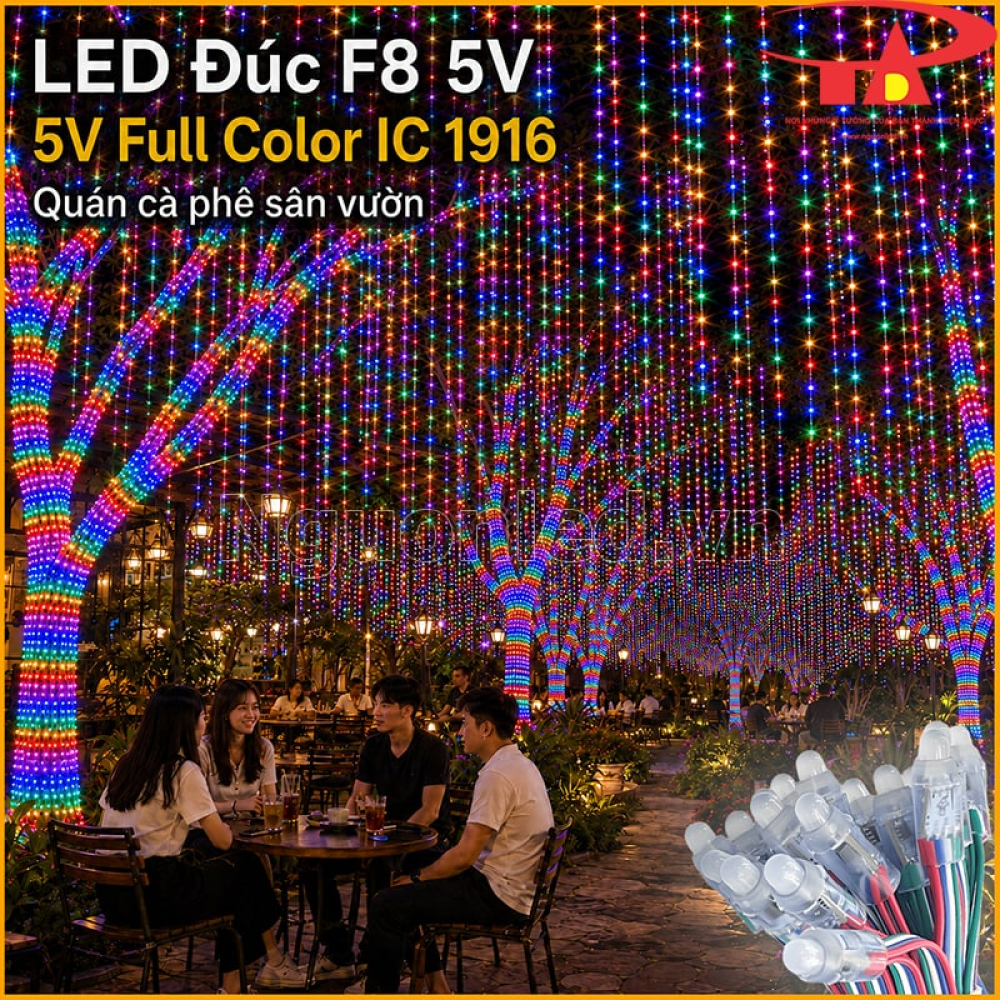

• Tại quán cà phê sân vườn, các điểm sáng quấn theo thân cây giúp cây hiện rõ hình dáng trong đêm. Ánh sáng đi tiếp lên cành hoặc thả rũ từ tán tạo thành một lớp sáng mềm phía trên lối đi, làm những bàn ngồi bên dưới có cảm giác riêng tư mà vẫn hòa cùng cảnh quan chung.

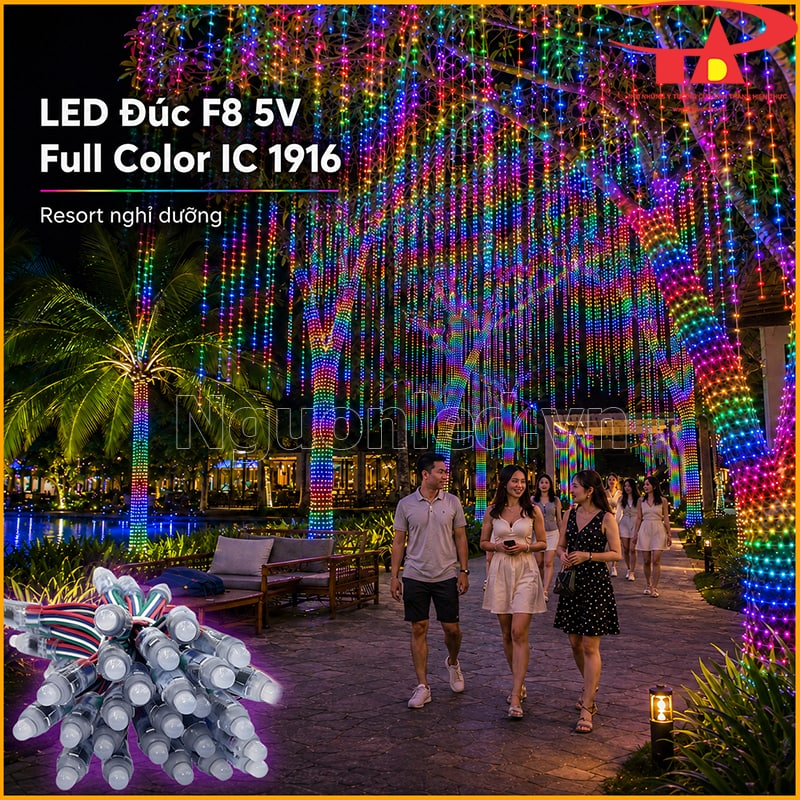

• Khách sạn và resort cần cách chuyển màu tiết chế hơn. Mái đón có thể giữ tông sáng ổn định; tiểu cảnh gần sảnh chuyển nhẹ theo từng lớp; hàng cây phía xa dùng nhịp chậm như một lớp nền. Cây xanh, mặt nước và kiến trúc vẫn là phần chính, còn ánh sáng giúp những đường nét ấy rõ hơn khi đêm xuống.

• Đến Noel, Tết hoặc một buổi tiệc riêng, chương trình có thể thay đổi theo chủ đề mà vẫn giữ được vẻ thanh lịch vốn có của không gian.

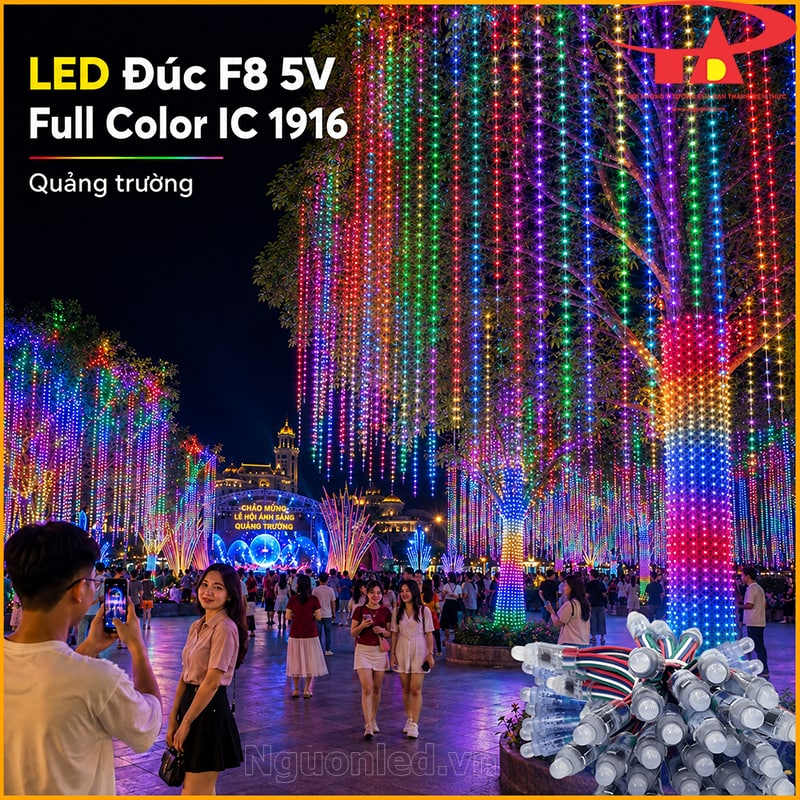

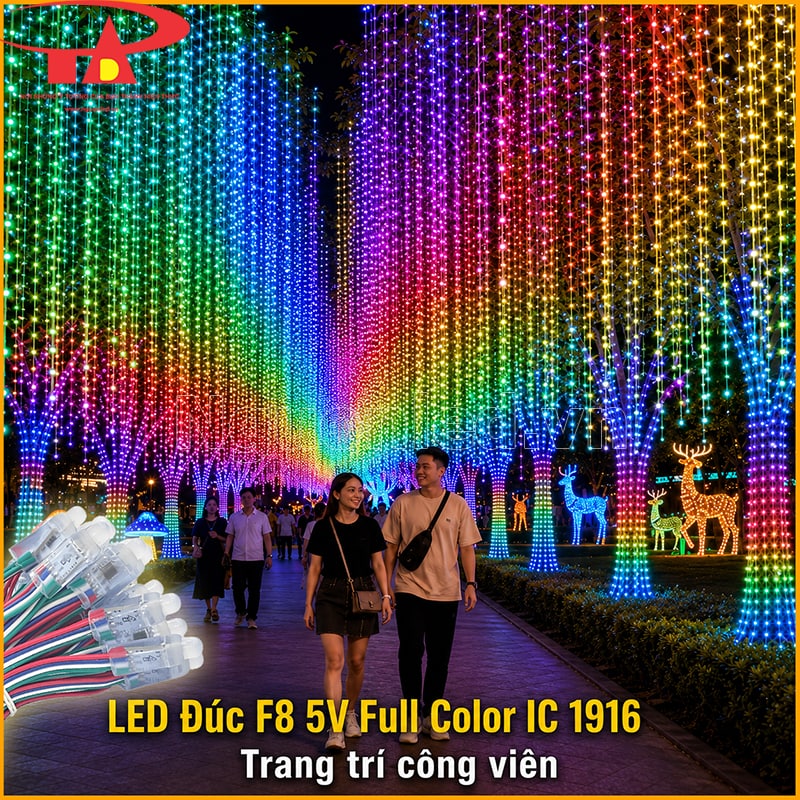

Khu vui chơi, công viên, quảng trường và khuôn viên rộng

• Trong một khuôn viên lớn, khách không nhìn thấy toàn bộ hệ đèn từ một vị trí. Họ cảm nhận không gian khi đi qua cổng, theo lối dạo, dừng lại ở mô hình check-in rồi tiến về khu vực trung tâm. Mỗi cụm ánh sáng cần có vai trò riêng và nối tiếp nhau theo hành trình di chuyển của người xem.
• Mô hình trung tâm có thể dùng màu rõ và chuyển động mạnh để thu hút từ xa. Dọc lối dạo, nhịp sáng chậm hơn tạo cảm giác dẫn đường. Những cụm cây và tiểu cảnh nằm giữa hai khu vực đóng vai trò chuyển tiếp, tránh tình trạng mỗi hạng mục đẹp riêng nhưng toàn cảnh lại rời rạc.

• Vào những đêm lễ hội, màu sắc giúp phân biệt khu sân khấu, khu chụp ảnh, khu trò chơi và vùng nghỉ chân. Trẻ nhỏ dễ chú ý đến các mô hình chuyển màu, trong khi người lớn có thể tìm được điểm dừng để chụp ảnh hoặc quan sát toàn cảnh. Nhiều lớp sáng được sắp xếp hợp lý sẽ tạo nên bầu không khí nhộn nhịp mà không làm cả khuôn viên trở nên rối mắt.
• LED đúc F8 full màu IC 1916 đảm nhiệm phần trang trí và tạo chủ đề cho cảnh quan. Lối đi, bậc cấp, bãi xe và khu vực tập trung đông người vẫn cần hệ chiếu sáng an toàn độc lập.

Tính số bóng và khoét lỗ LED đúc F8 Full Color 1916 trước khi thi công

Đầu F8 và khoảng cách 8 cm phù hợp đường nét nào?

• Đầu LED 8 mm tạo điểm sáng rõ, góc sáng 120° giúp ánh sáng dễ quan sát khi bố trí theo đường viền hoặc hình khối. Khoảng cách 8 cm giữa hai bóng ảnh hưởng trực tiếp đến độ liền của hiệu ứng: tuyến càng dài và đường nét càng thoáng thì nhịp chạy càng dễ nhận ra.
• Với chữ nhỏ, góc nhọn hoặc đường cong hẹp, bước bóng 8 cm có thể khiến các điểm sáng không bám sát hình. Trước khi chốt bản vẽ, nên đặt thử vị trí bóng trên mẫu in hoặc file thiết kế để kiểm tra khoảng cách thực tế, thay vì dùng cùng một cách bố trí cho mọi chi tiết.

Khoét lỗ 12 mm và thử mẫu trước khi gia công hàng loạt

• Đế bóng có kích thước khoảng 12 mm, nhưng đường kính lỗ cần được đối chiếu trực tiếp với lô LED sẽ sử dụng. Mica, alu và vật liệu làm mô hình có độ dày, độ cứng và khả năng giữ bóng khác nhau nên cùng một kích thước lỗ chưa chắc cho độ khít giống nhau.
• Trước khi khoan hoặc chạy CNC toàn bộ, nên thử một vài lỗ trên đúng vật liệu thi công. Bóng cần được giữ chắc nhưng vẫn lắp vào được mà không phải ép mạnh; phía sau cũng phải còn đủ khoảng trống để dây nằm tự nhiên, không bị gập sát chân bóng.

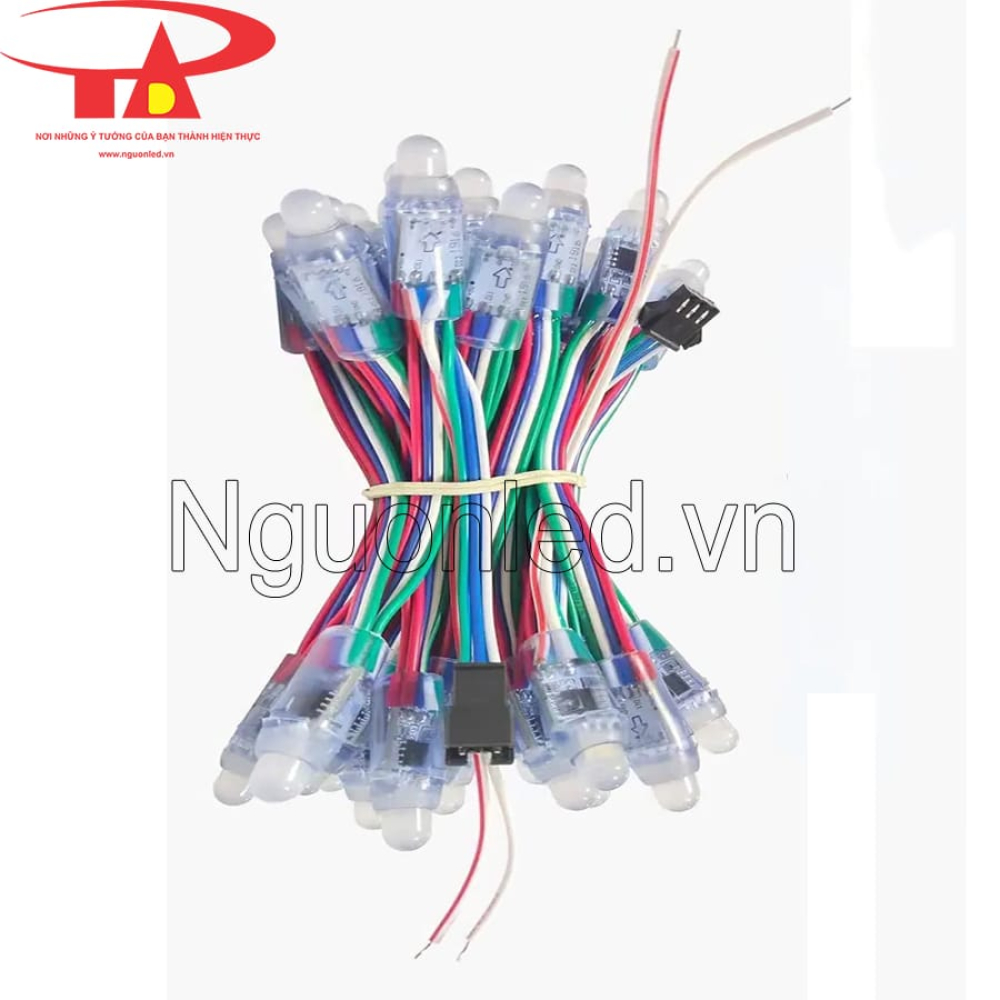

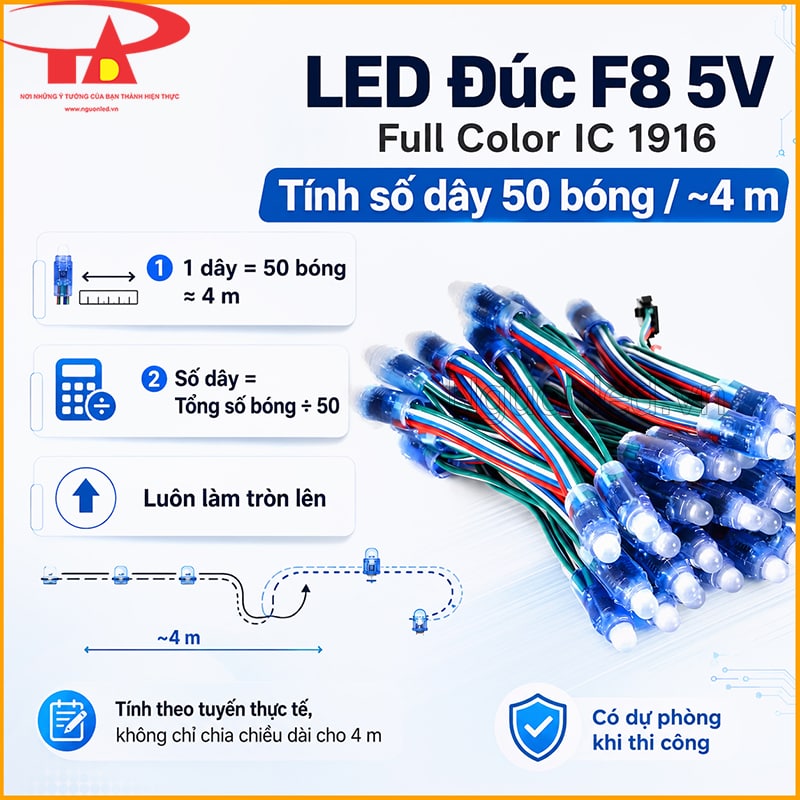

Tính số dây từ quy cách 50 bóng, dài khoảng 4 m

• Mỗi dây gồm 50 bóng, chiều dài khoảng 4 m theo khoảng cách 8 cm. Khi dự toán, cần tính theo tuyến bố trí bóng thực tế, bao gồm đoạn thẳng, phần bo góc, đường cong, vòng quanh hình khối và đoạn chuyển giữa các khu vực.
• Sau khi xác định tổng số bóng, lấy số đó chia cho 50 và làm tròn lên để ra số dây cần chuẩn bị. Phần vật tư dự phòng nên căn theo độ phức tạp của bản vẽ, số vị trí nối và điều kiện thi công.
• Không nên chỉ lấy tổng chiều dài chia cho 4 m vì cách tính này dễ thiếu bóng ở các góc, đoạn chuyển hoặc chi tiết uốn quanh.

Tính nguồn 5 V, chia tải và cấp bù điện áp cho LED

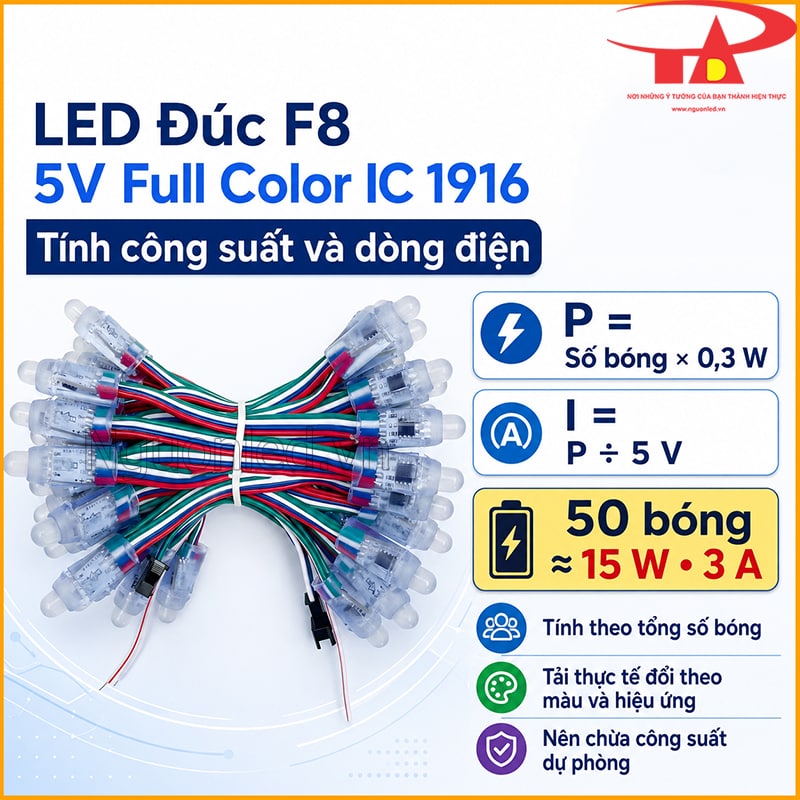

Công thức tính công suất và dòng điện

• Nguồn 5 V cần được tính theo tổng số bóng của từng khu vực:
  • Tổng công suất: P = số bóng × 0,3 W
  • Tổng dòng điện: I = P ÷ 5 V
• Một dây 50 bóng có mức tải tính theo thông số công bố:
  • 50 × 0,3 W = 15 W
  • 15 W ÷ 5 V = khoảng 3 A
• Mức tiêu thụ thực tế có thể thay đổi theo màu hiển thị, độ sáng, chương trình và số bóng sáng cùng lúc. Vì vậy, không nên chọn nguồn chỉ dựa trên lúc LED đang chạy một hiệu ứng nhẹ.

Ví dụ tính nguồn cho hệ 1.500 bóng

• Hệ thống 1.500 bóng tương đương 30 dây LED:
  • Tổng công suất: 1.500 × 0,3 W = 450 W
  • Dòng điện: 450 W ÷ 5 V = khoảng 90 A
• Với mức tải này, không nên gom toàn bộ hệ vào một tuyến cấp điện dài. Công trình cần được chia thành nhiều vùng, mỗi vùng có đường nguồn riêng và nguồn được đặt gần nhóm LED mà nó phụ trách.
• Khi chọn nguồn, ngoài tổng công suất còn phải chừa mức dự phòng phù hợp với loại nguồn, điều kiện thoát nhiệt và thời gian vận hành. Tổng công suất đủ nhưng chia tải không hợp lý vẫn có thể làm một số khu vực sáng không đều.

Chia nguồn và cấp bù để hạn chế sụt áp

• LED sử dụng điện áp 5 V nên nhạy với tổn hao trên đường dây. Khi dây nguồn dài, tiết diện nhỏ hoặc có nhiều mối nối, điện áp ở cuối tuyến có thể giảm, khiến bóng yếu sáng, sai màu hoặc hoạt động thiếu ổn định.
• Để hạn chế tình trạng này, cần cấp thêm nguồn dọc tuyến, thường gọi là cấp bù, bằng cách đưa +5V và GND đến những vị trí phù hợp. Dây nguồn phải đáp ứng dòng tải, còn nguồn nên đặt gần từng vùng LED để rút ngắn quãng đường truyền điện.
• Nếu dây led vẫn trễ nhịp hoặc nhảy sai màu, cần kiểm tra thêm tín hiệu DATA, số bóng trên mỗi cổng và chương trình điều khiển. Không nên quy mọi hiện tượng bất thường cho sụt áp.

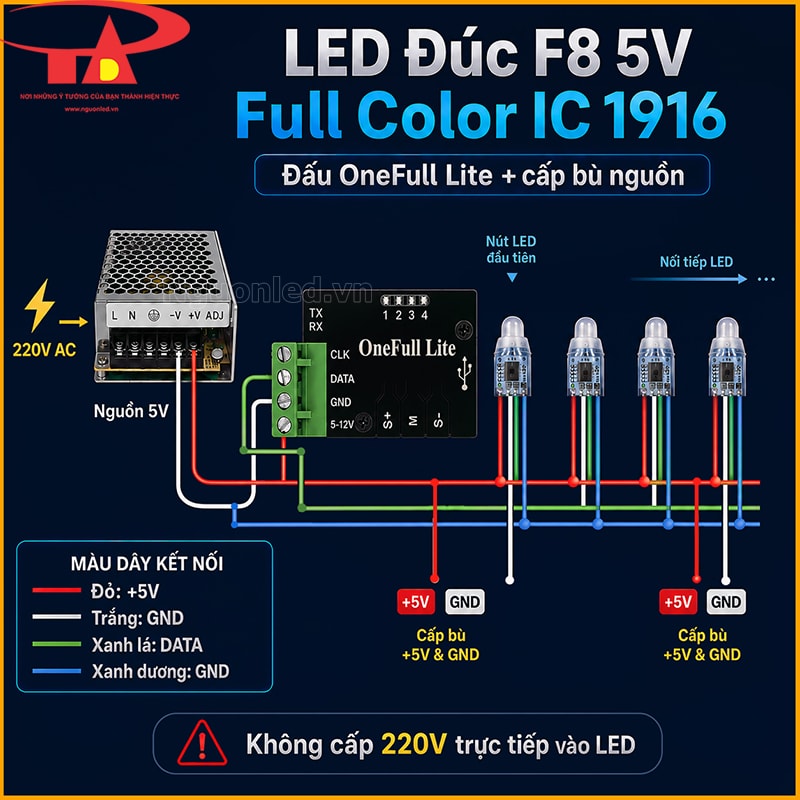

Cách đấu LED đúc F8 IC 1916 với OneFull Lite và bảo vệ hệ thống ngoài trời

• Hướng dẫn dưới đây sử dụng OneFull Lite làm sơ đồ mẫu. Với bộ điều khiển khác, tên cổng và cách xử lý DATA 2 có thể thay đổi, vì vậy không áp dụng máy móc sơ đồ này sang mạch khác.

Bước 1: Cấp nguồn DC 5 V

• OneFull Lite có các cổng CLK, DATA, GND và 5–12V.
• Dương nguồn 5 V nối vào cổng 5–12V,
• Âm nguồn nối vào GND của mạch;
• Cổng CLK không sử dụng trong sơ đồ mẫu này.
• Trước khi gắn LED, cần kiểm tra đúng điện áp và đúng cực.

Bước 2: Nối bốn dây của bóng đầu tiên

• Dây V- của nguồn phải đấu vào cổng GND của mạch

• Dây đỏ của LED, dây đỏ của V+ nguồn nối vào 5-12V trên mạch
• Dây xanh lá của LED phải đấu đúng cổng DATA của mạch
• Dây xanh dương (DATA 2) nối vào V- của nguồn.

Bước 3: Chạy thử một dây 50 bóng

• Trước khi lắp toàn bộ công trình, nên test một dây để kiểm tra màu hiển thị, chiều chạy, độ mượt của hiệu ứng và hiện tượng chớp hoặc nhảy sai màu. Nếu dây đầu tiên chưa ổn định, cần xử lý xong rồi mới nối thêm.

Bước 4: Nối thêm dây và cấp nguồn hỗ trợ

• Các dây tiếp theo phải nối đúng màu và đúng chiều truyền tín hiệu. Phần +5V và GND được cấp thêm theo phương án nguồn đã tính ở mục trước; để giảm hiện tượng sụt áp khi dùng số lượng LED lớn và tuyến LED dài.

Bước 5: Kiểm tra cuối tuyến

• Khi hiệu ứng bị trễ, chuyển màu không mượt hoặc sai màu, nên kiểm tra theo ba nhóm:
  • Nguồn: điện áp 5 V cuối tuyến và các điểm cấp thêm nguồn.
  • Tín hiệu: chiều truyền, DATA 1, cách nối DATA 2, jack và mối nối.
  • Mạch điều khiển: số bóng trên cổng, chương trình và tốc độ chạy.
  • Điểm nối GND phải được thực hiện theo đúng sơ đồ mạch và phương án chia nguồn. Không nên kết luận lỗi chỉ do sụt áp hoặc riêng đường DATA phụ.

Bước 6: Bảo vệ và nghiệm thu

• Bọc kín jack, mối hàn và điểm cấp thêm nguồn; đặt nguồn và mạch trong hộp kỹ thuật có che mưa, thoát nhiệt. Chỉ cố định hoàn thiện sau khi toàn tuyến đã chạy ổn định, đồng thời tránh kéo căng dây hoặc gập sát chân bóng.
• Lưu ý an toàn: IP68 chỉ áp dụng cho phần bóng LED còn nguyên vẹn. Nguồn, mạch, jack và mối nối phải được bảo vệ riêng.

An Đức Phát kiểm tra LED đúc F8 5V IC 1916 trước khi giao khách như thế nào?

• Trước khi đóng gói, An Đức Phát đối chiếu đúng model IC1916, kiểm đủ bốn dây theo màu quy ước và quan sát tình trạng đầu LED 8 mm, đế 12 mm, thân bóng, bo mạch cùng dây dẫn. Jack, mối nối và phần dây gần chân bóng cũng được xem lại để phát hiện sớm vị trí lỏng, gập hoặc tiếp xúc không chắc.
• Sau khi test, dây được cuộn gọn, tránh bẻ sát chân bóng trước khi đóng gói. Với đơn hàng theo công trình, khách có thể gửi bản vẽ, kích thước biển, cổng, mô hình hoặc số bóng dự kiến để chúng tôi hỗ trợ tính số dây, chia nguồn và chọn mạch phù hợp.

Giải đáp nhanh trước khi chọn LED đúc F8 Full Color 5V IC 1916

Mạch điều khiển và nguồn 5 V có đi kèm dây LED không?

• Tùy theo gói bán, nguồn và mạch điều khiển có thể không đi kèm dây LED. Khi đặt hàng, nên xác nhận rõ các thiết bị trong bộ để tránh thiếu nguồn hoặc chọn nhầm mạch.

Một cổng mạch điều khiển được bao nhiêu bóng IC1916?

• Không có một giới hạn chung cho mọi bộ điều khiển. Số bóng phải tính theo đúng model mạch, số cổng, tốc độ hiệu ứng và cách chia tuyến; thông số của Full Master 8 cổng không được tự áp dụng cho OneFull Lite hoặc mạch khác.

Có thể dùng chung IC1916 với IC1903, IC1914 hoặc IC8206 không?

• Không nên nối lẫn các dòng IC trên cùng một tuyến. Dù có thể cùng dùng nguồn 5 V, chúng khác cấu trúc dây, chuẩn tín hiệu hoặc cách mạch xử lý dữ liệu; mỗi tuyến nên dùng một loại IC đã được cài đặt đúng trên bộ điều khiển.

Có thể cắt hoặc thay riêng từng bóng không?

• Chỉ nên cắt hoặc thay sau khi đã xác nhận đúng cấu tạo của lô hàng. Khi thay bóng, phải giữ đúng chiều truyền và nối lại đủ bốn dây; đấu sai một dây có thể làm phần phía sau không nhận tín hiệu.

Sau khi mất điện, chương trình có tự chạy lại không?

• Khả năng tự chạy lại phụ thuộc bộ nhớ và chế độ khởi động của mạch điều khiển. Có mạch tự gọi chương trình đã lưu, trong khi model khác có thể cần chọn lại chế độ hoặc khởi chạy lại sau khi cấp điện.
