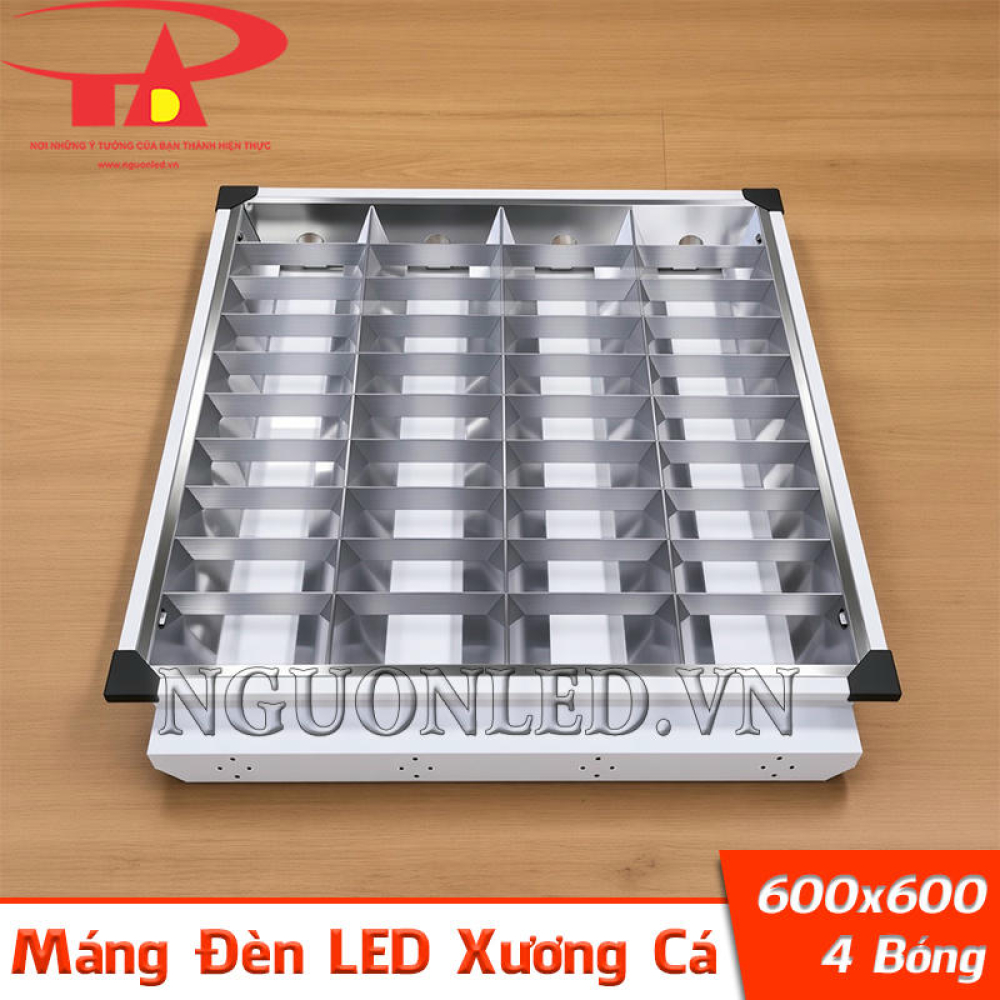

Máng đèn LED xương cá 600x600 4 bóng

Thông Số Kỹ Thuật Của Máng Đèn LED Xương Cá 600x600 4 Bóng

• Tên sản phẩm: Máng đèn LED xương cá 600x600 4 bóng
• Thương hiệu: An Đức Phát
• Mã sản phẩm: Máng đèn xương cá 600x600 4 bóng - ADP
• Kiểu máng: Máng đèn lắp âm, thiết kế rãnh xương cá kèm chóa phản quang inox
• Số lượng bóng lắp trên máng: 4 bóng
• Loại bóng phù hợp: Bóng LED tuýp T8 dài 60cm
• Chuẩn chân ghim: G13
• Cơ chế cấp điện: Cấp điện tại hai dãy đầu máng
• Kích thước khung: Dài 625mm x rộng 605mm x cao 83mm
• Chất liệu:
  • Vỏ thân máng: Nhôm nguyên khối, sơn tĩnh điện
  • Chóa phản quang: Inox (thép không gỉ)
  • Đầu ghim: Đầu nhựa với đui ghim tiếp điểm đồng
• Màu sắc: Thân máng màu trắng
• Môi trường sử dụng: Dùng trong nhà

Đóng gói bao gồm: 1 x Máng đèn xương cá âm trần 600x600 4 bóng (không kèm theo bóng đèn)

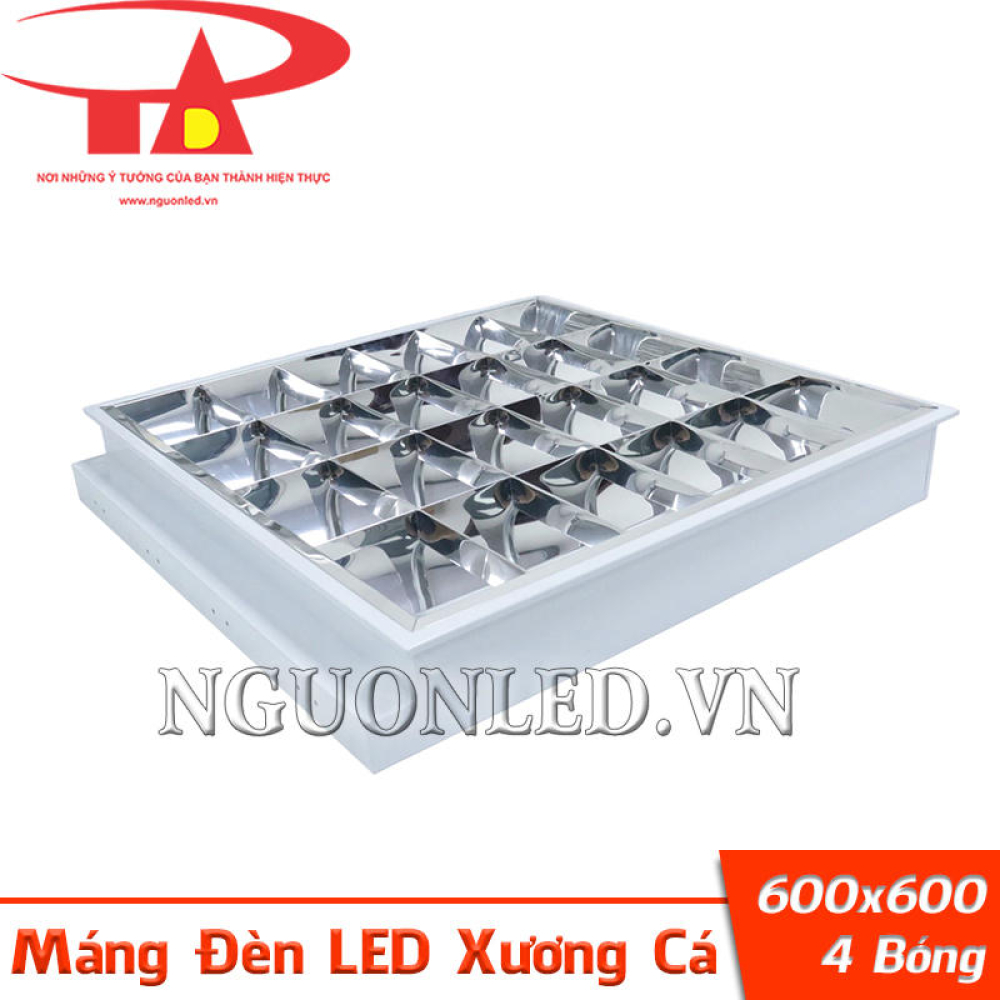

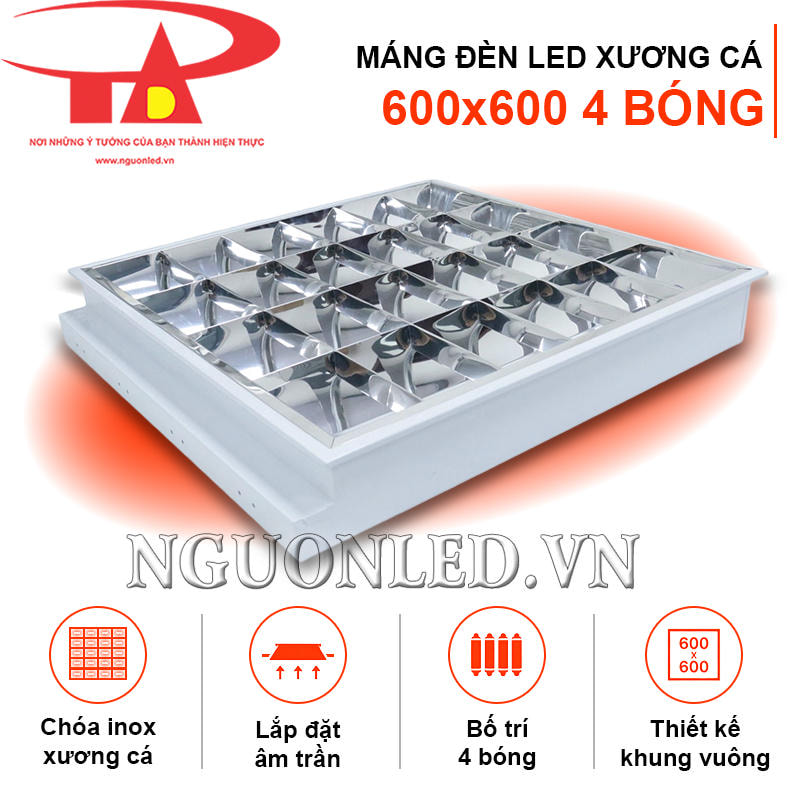

Giới Thiệu Máng Đèn LED Xương Cá 600x600 4 Bóng

• Máng đèn tuýp LED này là loại máng đèn lắp đặt âm trần, được thiết kế theo khung vuông cho bố cục trần chia ô và bố trí bốn bóng trong cùng một cụm máng. Phần mặt dưới tạo hình theo kết cấu chóa inox xương cá, chia các rãnh quanh khu vực đặt bóng để toàn bộ cụm đèn giữ được dáng vuông gọn và đồng bộ với bố cục trần.

• Với nhu cầu chiếu sáng chung trong nhà, kiểu máng này phù hợp cho những công trình muốn nguồn sáng được bố trí gọn trong trần thay vì để thân máng nổi ở bề mặt lắp đặt. Khi hoàn thiện, phần máng nằm gọn với các bóng tuýp được sắp xếp tập trung trong khung thân máng, giúp mặt trần giữ được cảm giác ngay ngắn và có trật tự.

Ưu Điểm Khi Sử Dụng Máng Đèn Xương Cá 600x600 4 Bóng

Khi đưa một bộ đèn vào hệ thống trần, điều người thi công quan tâm không chỉ là lắp vừa vị trí mà còn là mức độ gọn gàng trong quá trình hoàn thiện và sự thuận tiện khi sử dụng về sau. Một thiết kế hợp lý sẽ giúp các thao tác tại công trình rõ ràng hơn, đồng thời giữ khu vực chiếu sáng ổn định về bố cục khi đưa vào vận hành lâu dài.

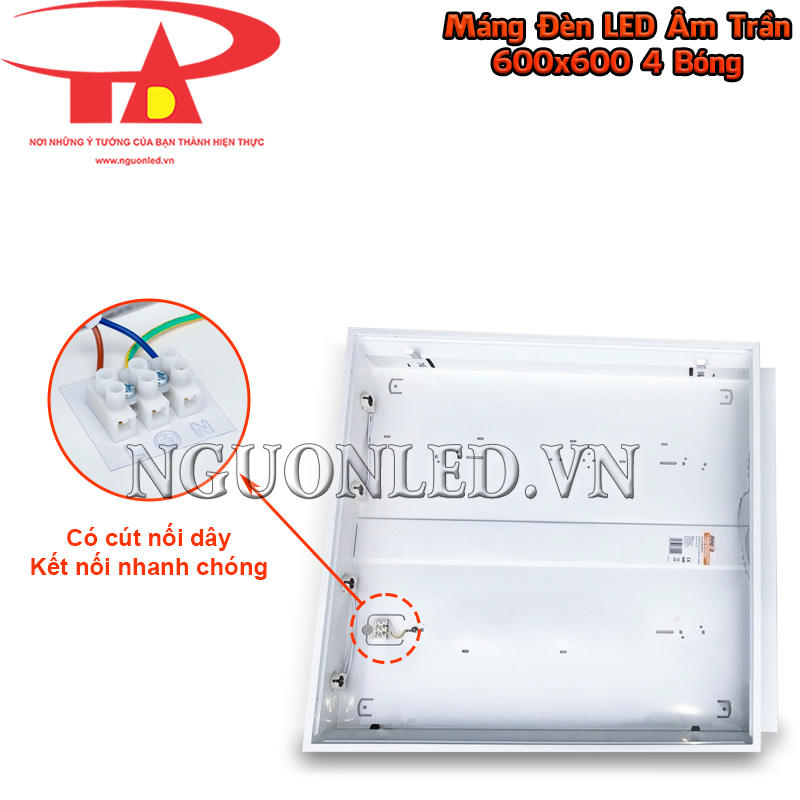

Có sẵn cút nối điện giúp thao tác đấu dây gọn hơn

• Khi đưa dây nguồn vào bên trong thân máng đèn LED xương cá 600x600 4 bóng, người lắp có thể dẫn dây trực tiếp về khu vực đấu nối với phần cút nối có sẵn thay vì phải xử lý đấu nối nhiều đầu dây rời trong cùng một khoang. Cách bố trí này giúp thao tác thi công đi theo một điểm đấu xác định, rõ ràng ngay từ đầu.

• Cút nối điện được đặt sẵn trong thân máng, trên vị trí đấu có ký hiệu đầu cực để người lắp nhận biết và kết nối đúng từng đường dây. Các đầu dây được gom về cùng một điểm nối thay vì phải nối trực tiếp từng đầu rời với nhau. Sau khi hoàn thiện, khu vực đấu dây nhìn gọn hơn, các điểm kết nối rõ ràng và thuận tiện hơn khi cần kiểm tra lại.

Hình khối vuông gọn, lắp hài hòa trong trần la phông

• Trên bề mặt trần la phông đã được chia thành các ô vuông, máng đèn LED âm trần 4 bóng 600x600 có hình khối vuông tương ứng với mặt trần sẽ tạo cảm giác đồng bộ hơn so với những dải máng tuýp dài chạy nổi bên dưới. Với các khu vực sử dụng nhiều ô trần lặp lại, sự cân đối giữa vị trí đèn và đường chia trần thể hiện khá rõ khi nhìn toàn bộ không gian.

• Thân máng có kích thước phần khung 625 × 605 × 83mm được đưa lên phía trên mặt trần khi lắp âm, còn bề mặt máng với phần chóa inox xương cá nằm gọn trong khu vực ô lắp đặt. Kiểu bố trí này hạn chế cảm giác có thêm một dải đèn dài nhô xuống và tách khỏi bố cục trần. Sau khi hoàn thiện, người nhìn sẽ thấy các cụm đèn nằm ngay ngắn theo từng ô, mặt trần trông gọn hơn, có trật tự và ít chi tiết nổi khối khi quan sát từ phía dưới.

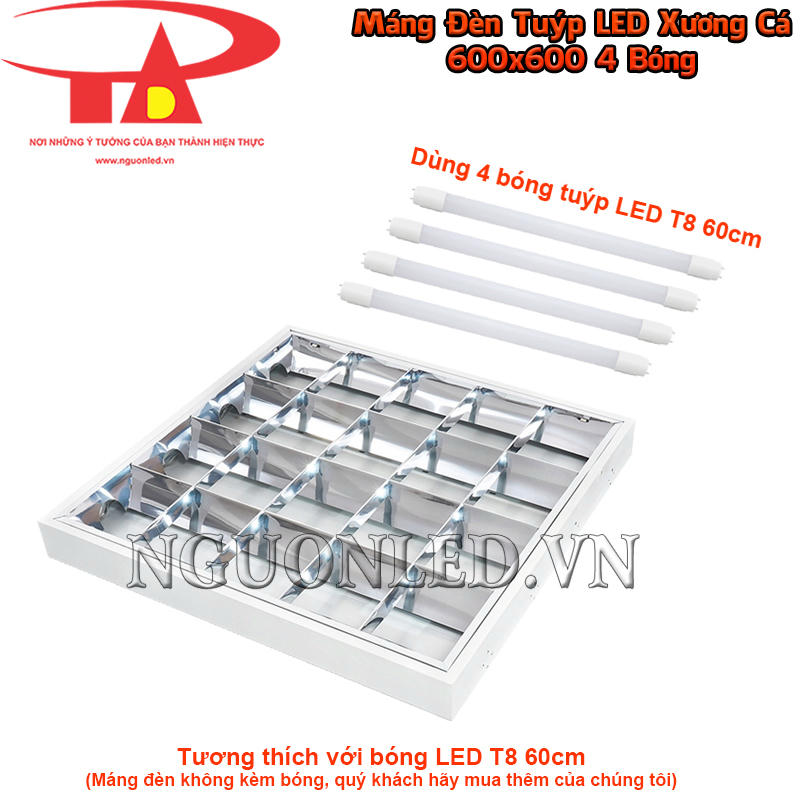

Tương thích bóng LED T8 60cm, linh hoạt theo nhu cầu chiếu sáng

• Được bố trí 4 vị trí lắp bóng LED tuýp T8 dài 60cm bên trong thân máng, các vị trí lắp bóng này tạo thành bốn dải sáng trong cùng một máng đèn tuýp LED âm trần 600x600. Cách sắp xếp này giúp toàn bộ nguồn sáng tập trung trong máng đèn nhưng vẫn giữ từng bóng ở vị trí riêng biệt.

• Người sử dụng có thể lựa chọn phiên bản ánh sáng của bóng LED theo nhu cầu chiếu sáng thực tế của mình với khả năng tương thích với bóng LED T8 60cm khác nhau được sử dụng. Khi thay đổi loại bóng, màu ánh sáng của cả bộ đèn cũng thay đổi theo phiên bản bóng được lắp, trong khi phần thân máng vẫn được giữ nguyên mà không bị cố định màu ánh sáng theo máng.

Tính Năng Của Máng Đèn Xương Cá 600x600 4 Bóng

Quan sát trực tiếp một bộ máng hoàn chỉnh có thể thấy từng chi tiết được bố trí tập trung trong cùng một khung thân vuông. Cách sắp xếp này tạo thành một cụm đèn có cấu trúc rõ ràng phù hợp cho hệ thống đèn LED dân dụng, trong đó từng bộ phận đảm nhiệm một vai trò riêng để giữ bóng, dẫn điện và hỗ trợ phân bố ánh sáng trong quá trình sử dụng.

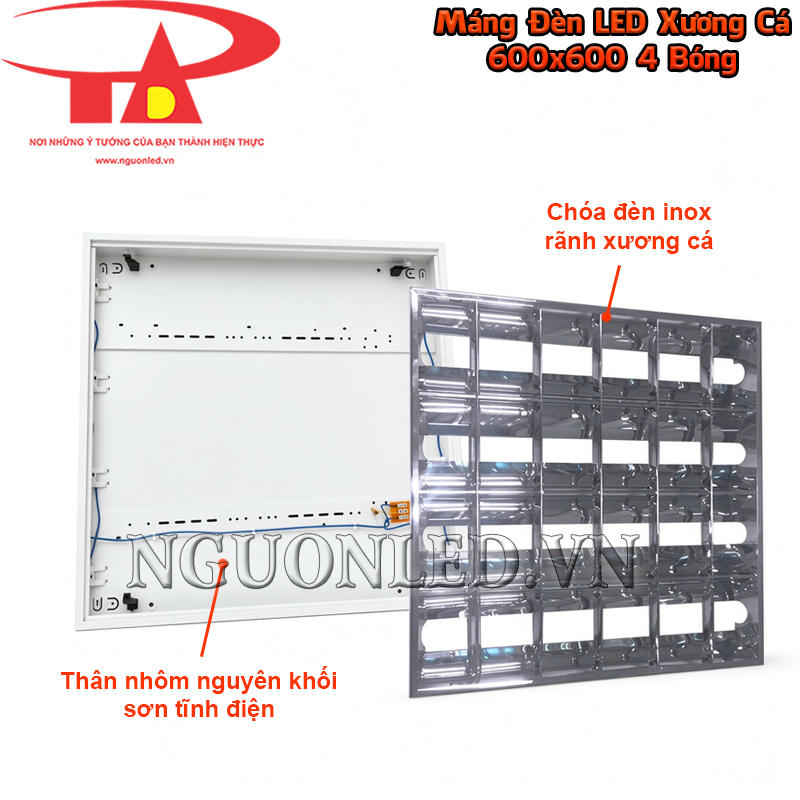

Thân nhôm nguyên khối kết hợp chóa inox phản quang

• Khi cầm nắm phần thân máng, kết cấu liền khối tạo cảm giác chắc và ổn định trong quá trình đưa sản phẩm vào vị trí lắp. Thân nhôm nguyên khối đảm nhiệm phần khung chính cho máng LED tuýp âm trần 600x600 4 bóng, còn lớp sơn tĩnh điện màu trắng hoàn thiện bề mặt bên ngoài, tạo lớp phủ đồng đều trên thân máng.

• Phần chóa đèn inox thiết kế rãnh xương cá được bố trí quanh các vị trí lắp bóng và tạo thành những rãnh phản quang riêng. Khi đèn hoạt động, phần ánh sáng từ bóng hướng về phía thân máng sẽ gặp bề mặt chóa và được phản xạ đến vùng cần chiếu sáng. Kết cấu này giúp chóa thực hiện đúng vai trò thu nhận và điều hướng lại phần ánh sáng đi vào phía trong máng.

Chân ghim G13 khóa xoay giữ và tiếp điện cho bóng

• Đầu ghim trên máng đèn LED xương cá 4 bóng 600x600 sử dụng chuẩn chân ghim G13, bên trong có tiếp điểm đồng để tạo vị trí tiếp xúc điện với chân bóng. Khi lắp, hai chân của bóng LED T8 được đưa vào khe của đầu ghim rồi xoay theo đúng vị trí khóa.

• Mỗi bóng được bố trí giữa một cặp đầu ghim tương ứng ở hai đầu máng. Sau khi xoay đúng khớp, chân bóng nằm đúng vị trí tiếp điểm và thân bóng được giữ cân bằng giữa hai đầu ghim. Cơ chế khóa xoay của đầu ghim này còn giúp tháo lắp bóng nhanh chóng và dễ dàng, từ đó tạo sự thuận tiện hơn trong khâu lắp đặt và thay thế bóng đèn.

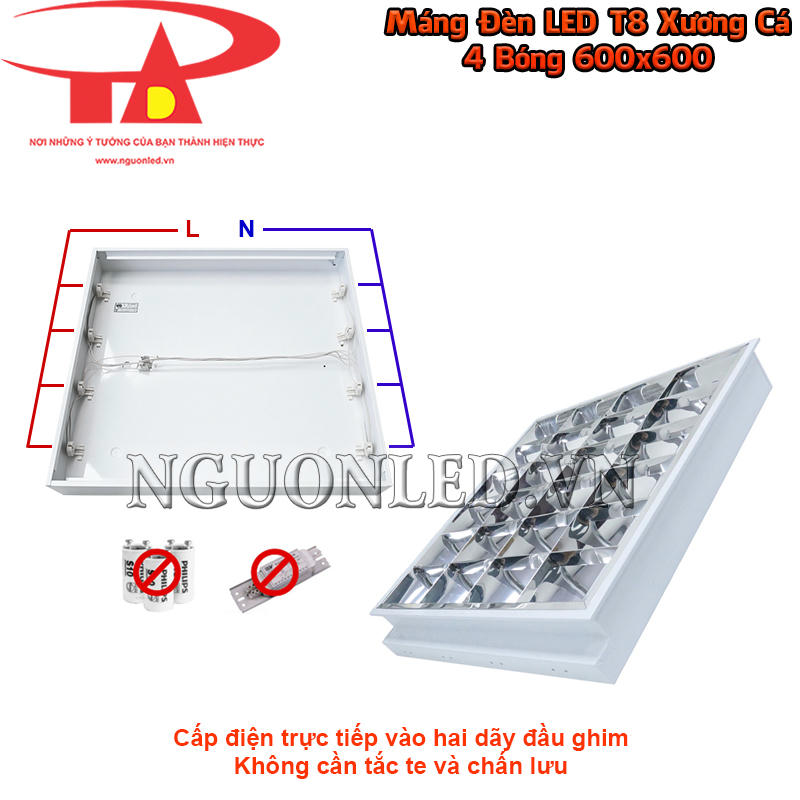

Cấp điện trực tiếp tại hai dãy đầu máng

• Bên trong máng LED tuýp âm trần 600x600 4 bóng được bố trí đường nguồn điện dẫn tới hai dãy đầu ghim ở hai phía, từ đó cấp điện trực tiếp cho các bóng LED T8 tương thích với cấu hình của bộ máng. Khi bóng đã được lắp đúng vị trí, điện được truyền qua các đầu ghim để cấp cho từng bóng đèn hoạt động.

• Phần bố trí nguồn điện cấp trực tiếp phù hợp với bóng LED tuýp T8 có cách nhận nguồn tương ứng, không cần bố trí chấn lưu hoặc tắc te như một số kiểu máng huỳnh quang truyền thống. Đường cấp điện này vì vậy được tổ chức gọn gàng và đơn giản, không phải bổ sung thêm các bộ phận rời này trong hệ thống.

Ứng Dụng Thực Tế Của Máng Đèn LED Âm Trần 4 Bóng 600x600

Khi các cụm máng đã được lắp bóng tuýp và bật sáng đồng loạt, mặt trần bắt đầu hình thành những điểm sáng có nhịp điệu rõ ràng thay vì chỉ xuất hiện các dải ánh sáng rời rạc. Ánh sáng từ trên cao lan xuống theo từng cụm, làm căn phòng sáng đều hơn về cảm nhận thị giác và giữ bố cục trần liền mạch với bề mặt la phông.

Phòng làm việc và phòng họp - Giữ không gian công sở sáng gọn, chỉn chu

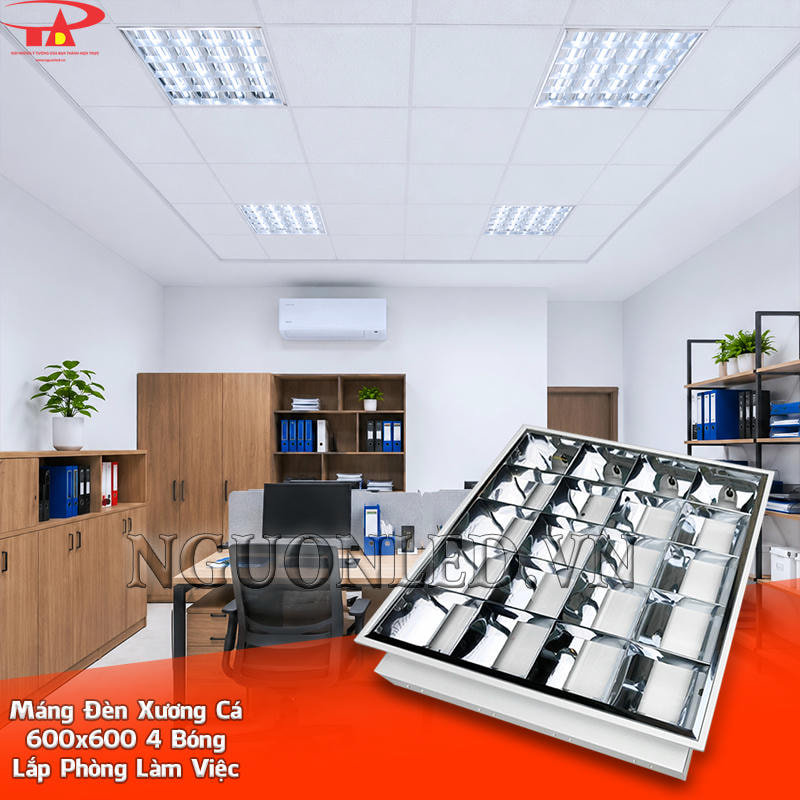

• Trên bố cục trần la phông của phòng làm việc, các bóng đèn sáng lắp bên trong máng đèn LED âm trần 600x600 4 bóng nằm theo nhịp ô trần tạo nền ánh sáng rõ ràng cho toàn bộ không gian bên dưới. Từ khu vực bàn nhân viên đến tủ hồ sơ và các lối đi giữa những dãy chỗ ngồi, ánh sáng từ trên cao giúp từng khu vực hiện lên liền mạch, hạn chế cảm giác chỗ sáng chỗ tối làm bố cục văn phòng bị rời rạc.

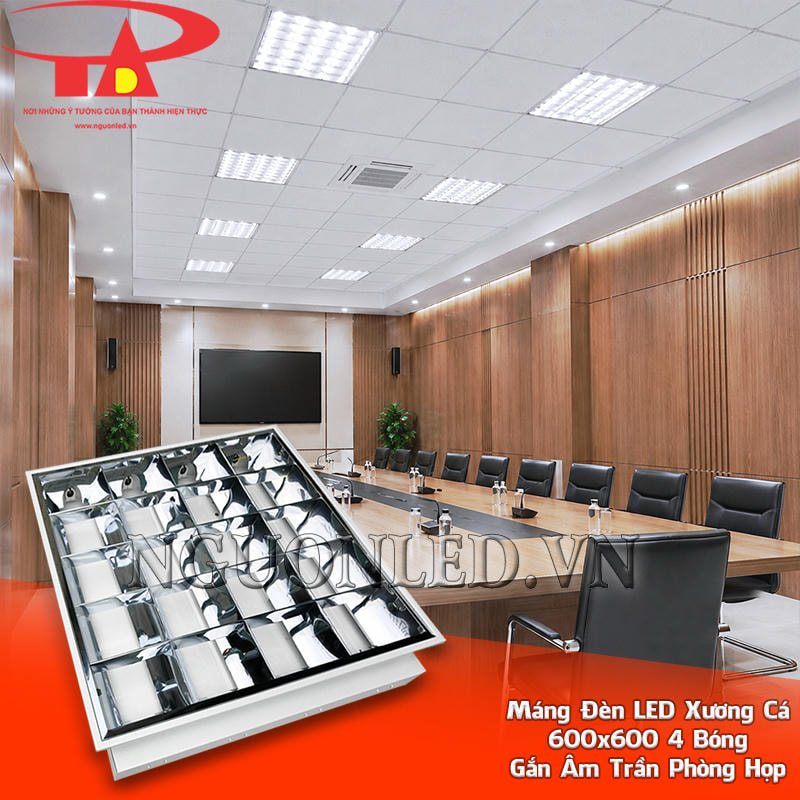

• Ở phòng họp, chiếc bàn trung tâm trở thành điểm tập trung của không gian khi mọi người ngồi trao đổi, xem tài liệu hoặc làm việc trực tiếp với nhau. Ánh sáng nền từ trần có thể phối hợp với đèn phụ trợ hoặc ánh sáng sẵn có từ các loại đèn khác để giữ mặt bàn, khu vực ngồi và nội thất xung quanh đủ sáng mà không làm mất đi bố cục chung của căn phòng. Tổng thể không gian này vì thế giữ được cảm giác sáng sủa, ngay ngắn và chỉn chu.

Lớp học và phòng thí nghiệm - Làm rõ khu vực học tập, thực hành

• Từ phía cuối lớp nhìn lên bảng, ánh sáng trên trần trải theo chiều dài không gian và đi qua từng dãy bàn phía trước. Những khu vực học tập nằm gần cửa sổ có thể nhận thêm ánh sáng tự nhiên vào ban ngày, trong khi các bộ máng đèn tuýp LED xương cá 4 bóng 600x600 lắp trên trần giữ nền sáng ổn định hơn cho các vị trí nằm sâu bên trong lớp.

• Đến với nhu cầu quan sát mẫu vật, đặt dụng cụ hoặc thao tác trực tiếp trên bàn thí nghiệm, người dùng cần nhìn rõ bề mặt làm việc và các chi tiết đặt trước mắt. Ánh sáng đặt đúng vị trí từ trên cao giúp khu vực bàn, chai lọ và thiết bị hiện lên rõ ràng hơn, giữ cảm giác sáng sủa, sạch sẽ và có tổ chức trong quá trình thực hành.

Ngân hàng và bệnh viện - Không gian dịch vụ sáng sủa, gọn và dễ quan sát

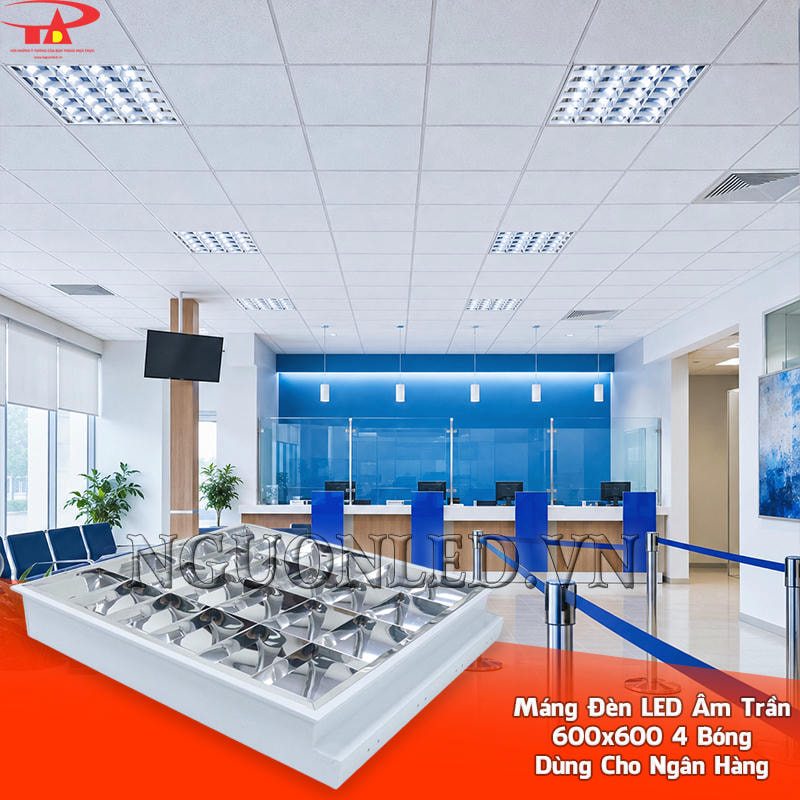

• Bước vào khu giao dịch và tiến đến quầy tư vấn bên trong ngân hàng, cảm nhận đầu tiên của khách hàng thường đến từ độ sáng chung của không gian và cách các khu chức năng được nhìn thấy rõ ràng. Quầy giao dịch, bàn tư vấn và khu vực chờ nằm trong cùng một nền sáng khiến tổng thể không gian trở nên ngay ngắn, dễ nhận biết và giữ được vẻ chuyên nghiệp trong suốt quá trình tiếp đón và phục vụ.

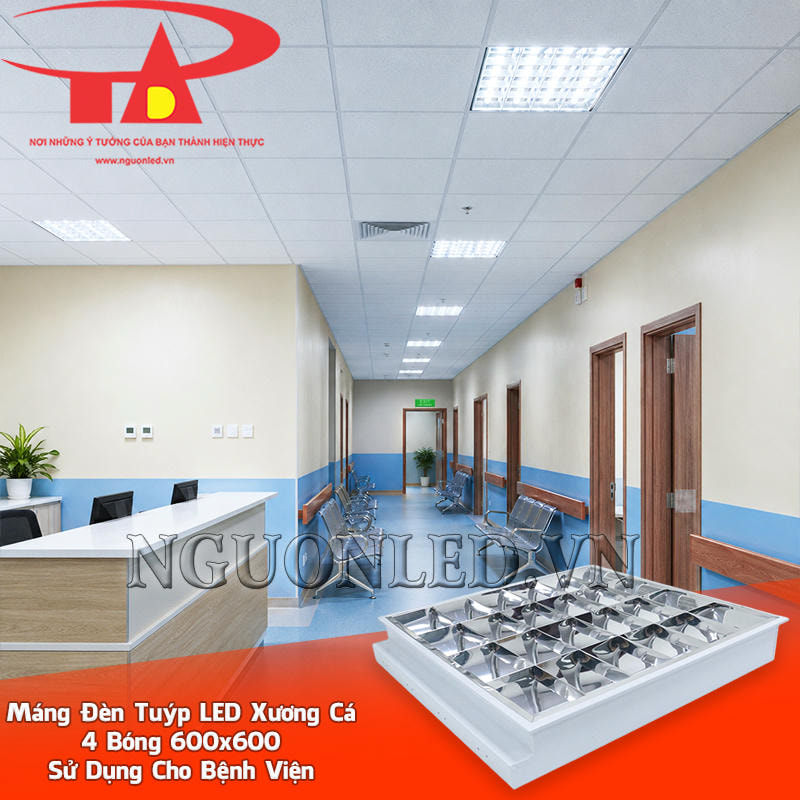

• Hành lang, khu tiếp nhận và khu ghế chờ của bệnh viện lại cần một nhịp sáng liên tục để người đi lại dễ định hướng và quan sát các khu vực phía trước. Khi các bộ máng đèn tuýp LED xương cá 4 bóng 600x600 được bố trí đều theo trần nhà, bề mặt lối đi và các điểm chờ nhìn sáng hơn, tạo cảm giác thoáng và rõ ràng hơn khi di chuyển hoặc tìm vị trí cần đến.

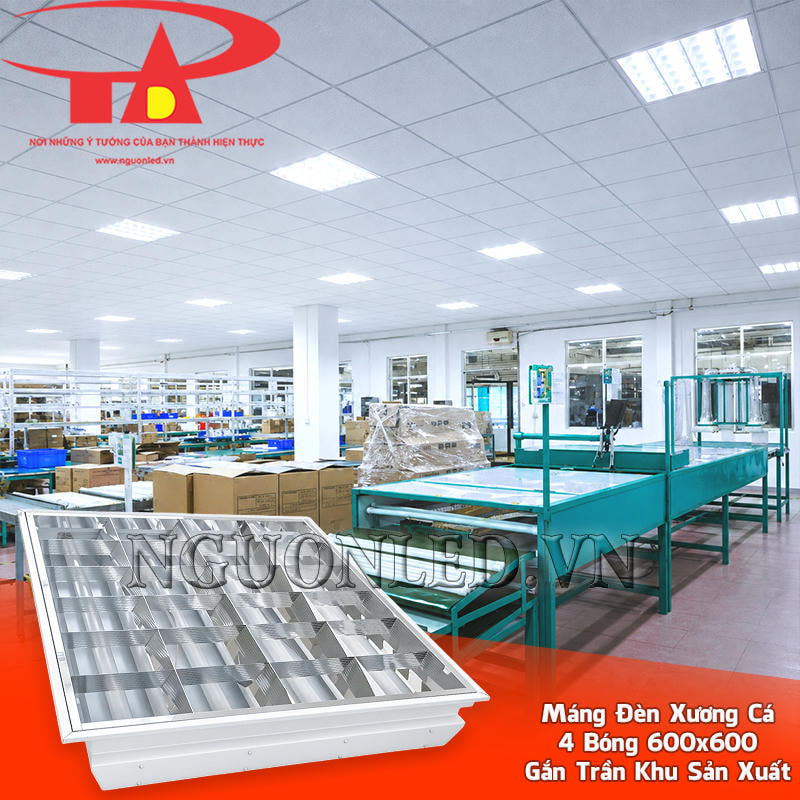

Khu sản xuất có trần la phông - Bố trí nhịp sáng theo mặt bằng làm việc

• Trên một mặt bằng sản xuất rộng sử dụng trần la phông, các khu vực làm việc thường được chia thành nhiều phần liên tiếp nhưng vẫn nằm trong cùng một không gian chung. Các bộ máng đèn LED tuýp âm trần 600x600 4 bóng cần đi theo bố cục đó để toàn bộ khu vực sáng đều và không bị rời rạc khi nhìn từ xa.

• Ở tầm thấp hơn, bàn chuyền, khu thao tác, giá hàng và các lối đi cần được nhìn rõ trong quá trình làm việc và di chuyển. Phía trên, các bộ máng vuông xuất hiện lặp lại theo từng ô trần, tạo thành các cụm sáng có nhịp đều trên toàn mặt bằng. Khi nhìn lại toàn cảnh, phần trần và khu vực sản xuất bên dưới giữ được cảm giác ngay ngắn, có tổ chức và dễ quan sát theo từng khu chức năng.

Hướng Dẫn Thi Công Máng Đèn Xương Cá 600x600 4 Bóng

Việc thi công nên đi theo đúng trình tự tách thành hai công đoạn chính. Thực hiện đúng theo các bước lần lượt từ đầu giúp người lắp dễ kiểm soát từng phần, hạn chế phải tháo ra xử lý lại và tạo điều kiện để bộ đèn hoạt động ổn định, an toàn trong quá trình sử dụng.

Chuẩn bị trước khi lắp đặt

Trước khi thao tác, nên kiểm tra đầy đủ các thành phần của bộ đèn và vị trí dự kiến lắp trên trần:

• Kiểm tra thân máng và chóa không có dấu hiệu móp, cong hoặc hư hỏng rõ ràng.
• Chuẩn bị đủ 4 bóng LED T8 dài 60cm tương thích với máng, đảm bảo bóng dùng được.
• Quan sát và kiểm tra đầu ghim, cút nối bên trong thân máng và phần dây hiện có trước khi thực hiện kết nối.
• Kiểm tra đường nguồn tại vị trí trần chuẩn bị lắp đèn.
• Xác định đúng ô la phông dự kiến lắp máng, tránh thao tác nhầm vị trí.
• Ngắt nguồn điện của khu vực thi công trước khi xử lý phần dây. Phần đấu nối điện nên do người có chuyên môn thực hiện.

Hoàn thiện máng thành bộ đèn

Bước 1: Tách chóa inox khỏi thân máng

• Nhấc hoặc tháo phần chóa inox ra khỏi thân máng để mở khu vực bên trong, tạo khoảng thao tác với dây và các đầu ghim. Khi cầm chóa, nên thao tác nhẹ tay, tránh bẻ hoặc tì lực mạnh lên các nan xương cá.

Bước 2: Hoàn thiện đầu dây tại cút nối

• Phần dây bên trong được đưa về cút nối có sẵn ký hiệu L/N theo từng đầu cực để kết nối đúng theo cấu hình sẵn của máng. Người thực hiện cần xác định đúng từng vị trí trước khi đưa dây vào.
• Sau khi xác định được dây pha và dây trung tính nối dài để chuẩn bị nối ra nguồn điện, tiến hành nối dây pha nối dài vào cực L, dây trung tính vào cực N của cút nối.
• Đây là bước hoàn thiện phần kết nối điện bên trong bộ máng trước khi nối bộ đèn với nguồn điện của công trình trên bề mặt lắp đặt.

Bước 3: Lắp 4 bóng T8 60cm vào đầu G13

• Cầm từng bóng T8 60cm, đưa lần lượt từng chân ở hai đầu bóng vào đúng cặp đầu G13 tương ứng rồi xoay bóng về vị trí giữ theo cơ cấu khóa. Cần thao tác với lực tay vừa phải lần lượt cho đến khi hoàn thiện hết 4 bóng.
• Trước khi lắp lại chóa, kiểm tra các bóng đã nằm đúng hàng, hai đầu bóng vào đúng vị trí và không có bóng nào bị lệch khỏi đầu ghim.

Bước 4: Gắn lại chóa inox vào thân máng

• Chóa inox được đưa trở lại đúng vị trí trên thân máng và cố định vào máng đèn như trạng thái ban đầu.
• Quan sát các nan chóa quanh từng bóng, chỉnh lại nếu có phần bị chênh lệch và không đúng vị trí.

Sau các bước này, thân máng và bóng đèn T8 đã trở thành một bộ đèn hoàn chỉnh để đưa lên trần.

Lắp bộ đèn lên trần la phông

Bước 1: Tháo tấm la phông tại vị trí lắp

• Tại ô trần đã xác định, tháo tấm la phông để tạo khoảng trống cần thiết cho việc đưa bộ đèn và đường dây nguồn vào vị trí. Giữ nguyên kết cấu trần xung quanh, không tự thay đổi khung trần nếu phần trần hiện tại đã vừa đủ cho bộ đèn.

Bước 2: Kết nối bộ đèn với nguồn điện công trình

• Đường dây nguồn trên trần được đưa tới đầu vào đã chuẩn bị của bộ máng và kết nối đúng vị trí. Trong suốt thao tác này, nguồn điện vẫn phải ở trạng thái ngắt.
• Tiến hành kết nối dây pha từ nguồn điện đến dây pha của bộ đèn thông qua công tắc, dây trung tính của bộ đèn và nguồn nối trực tiếp với nhau.
• Mối nối nên được bảo vệ thật kỹ lưỡng với băng keo cách điện, phần điện nên được thực hiện bởi người có chuyên môn và kiểm tra lại trước khi cấp nguồn để đảm bảo an toàn.

Bước 3: Đưa bộ đèn vào ô trần và căn chỉnh

• Nâng phần mặt lưng của bộ đèn lên vị trí đã mở trên trần, căn phần khung thân bộ đèn lọt vào bên trong ô la phông rồi đặt ổn định sao cho bề mặt đèn nằm phẳng trên bề mặt ô la phông. Chú ý phần dây nối nguồn đã nằm hẳn bên trong ô la phông và không bị kẹp chặt gây cản trở khi đưa đèn lên trần.
• Quan sát viền máng từ phía dưới để kiểm tra các cạnh và căn chỉnh cho thật sự nằm ngay ngắn với những ô trần kế bên.
• Phương án bổ sung dây treo, vít, móc hoặc khung đỡ cho bộ đèn cần theo kết cấu trần và yêu cầu thi công thực tế của công trình.

Bước 4: Kiểm tra và cấp điện thử

• Kiểm tra lại bộ đèn khi đã nằm đúng vị trí, chú ý chóa, bóng đèn, viền máng và phần dây phía trên trần. Không để dây bị kẹp giữa thân máng và kết cấu trần.
• Khi các phần đã được kiểm tra, cấp lại nguồn và bật thử để quan sát đủ các bóng đèn lắp bên trong. Nếu có bóng không sáng, nhấp nháy bất thường hoặc xuất hiện dấu hiệu khác lạ, ngắt nguồn trước khi kiểm tra lại điểm tiếp xúc và phần kết nối điện.

Kiểm tra trước khi đưa đèn vào sử dụng

Sau khi hoàn thiện, kiểm tra trạng thái cuối của bộ đèn:

•  Đã lắp đủ 4 bóng nằm đúng vị trí, không bị nghiêng hoặc lệch khỏi đầu G13.
•  Chóa inox nằm ngay ngắn và chắc chắn vào máng đèn.
•  Viền máng ổn định và thẳng theo mặt trần xung quanh.
•  Không có dây bị kẹp, căng bất thường hoặc nằm sai vị trí.
•  Các điểm nối điện đã được hoàn thiện và kiểm tra.
•  Sau khi cấp nguồn, cả 4 bóng hoạt động bình thường.

Lưu ý khi sử dụng

• Ngắt nguồn điện trước khi tháo chóa, thay bóng hoặc thao tác vệ sinh, phần đấu nối điện nên do người có chuyên môn thực hiện.
• Sử dụng bóng LED T8 dài 60cm tương thích với máng. Khi lắp, đưa chân bóng đúng vào đầu G13 rồi xoay về vị trí giữ, không ép bóng khi chân ghim chưa vào đúng khe.
• Nếu bóng vừa hoạt động, nên chờ nguội trước khi tháo hoặc kiểm tra.
• Hạn chế bẻ, tì hoặc tạo lực mạnh lên các nan chóa inox.
• Máng được thiết kế dùng trong nhà, nên sử dụng đúng môi trường đã xác định cho sản phẩm.

Nếu xuất hiện tình trạng bóng chập chờn kéo dài, mùi khét, dây hoặc đầu ghim hư hỏng, điểm đấu nóng bất thường hay dấu hiệu khác lạ, cần ngắt nguồn trước khi kiểm tra và tiến hành khắc phục để tiếp tục sử dụng.

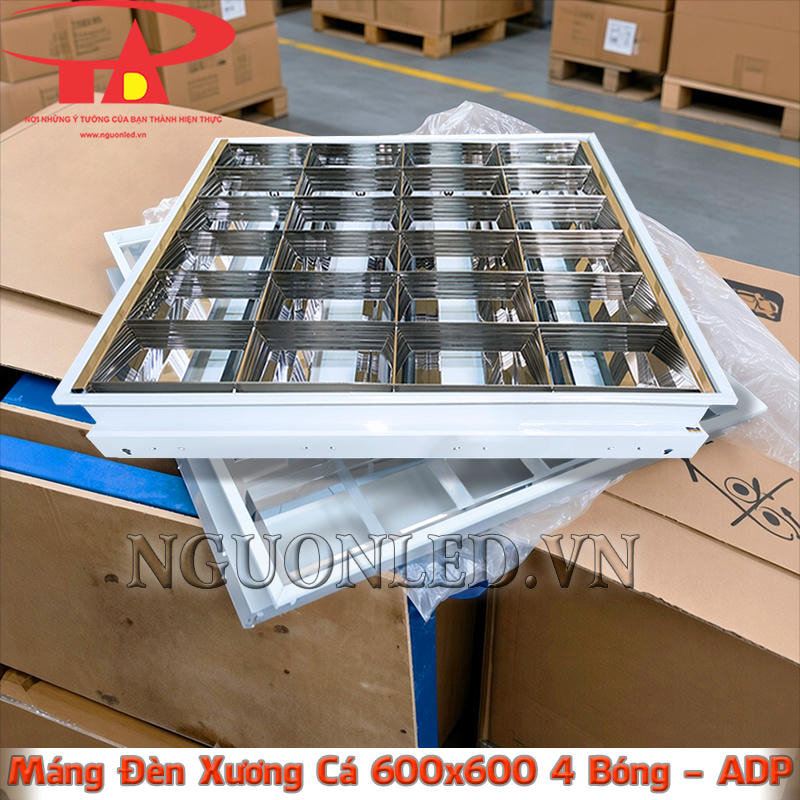

An Đức Phát - Chọn sản phẩm phù hợp, quy trình kiểm tra nghiêm ngặt
