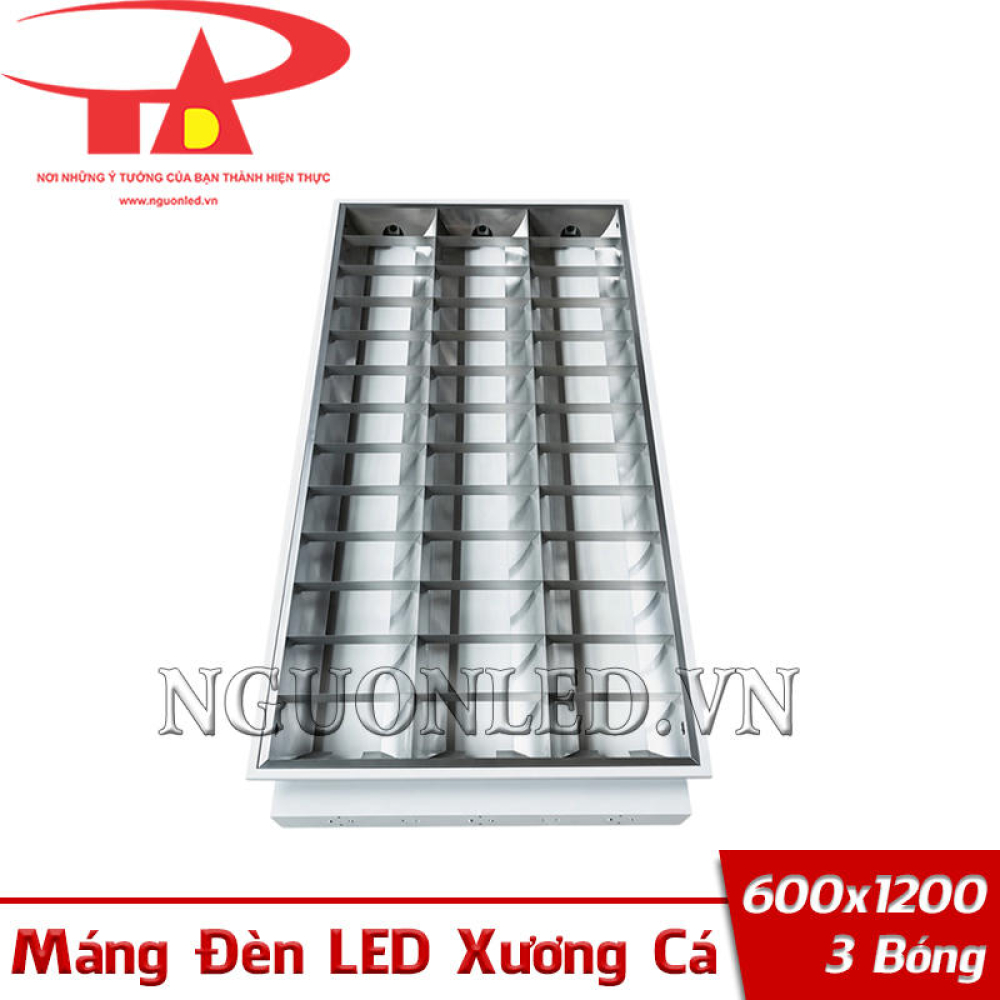

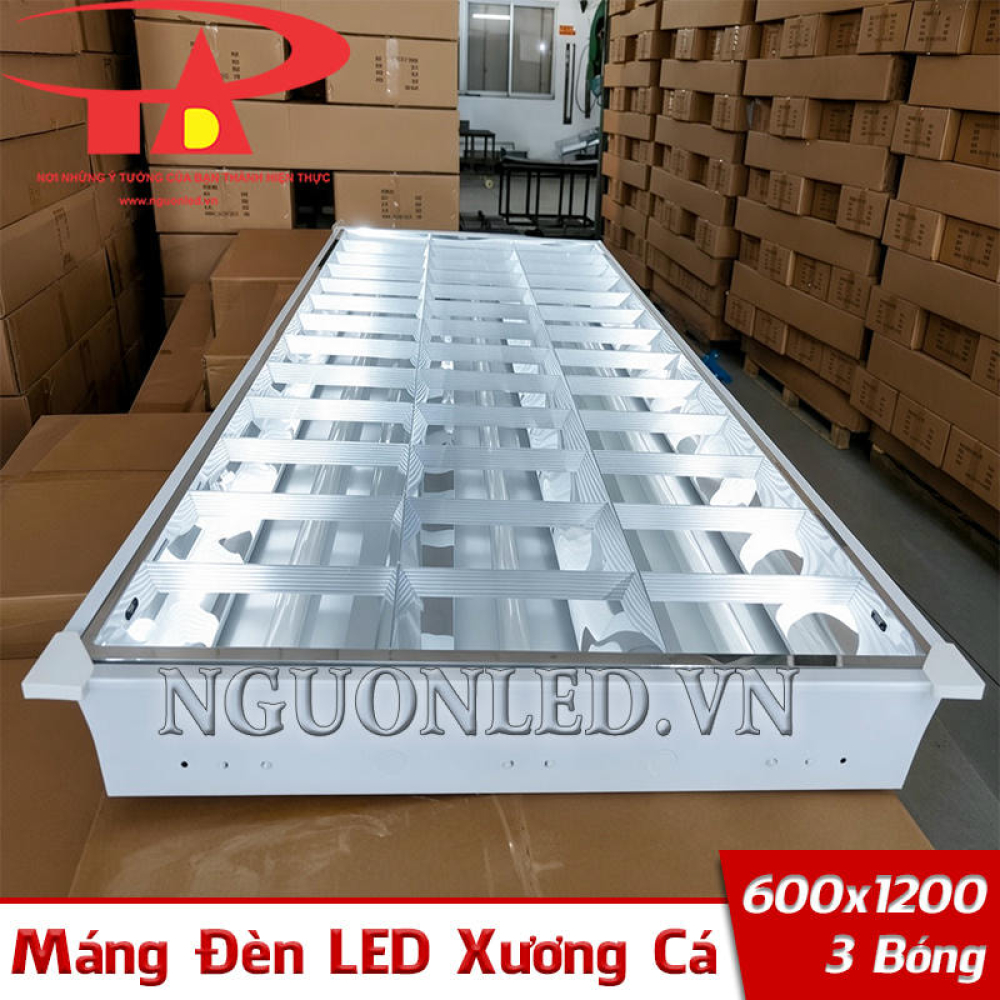

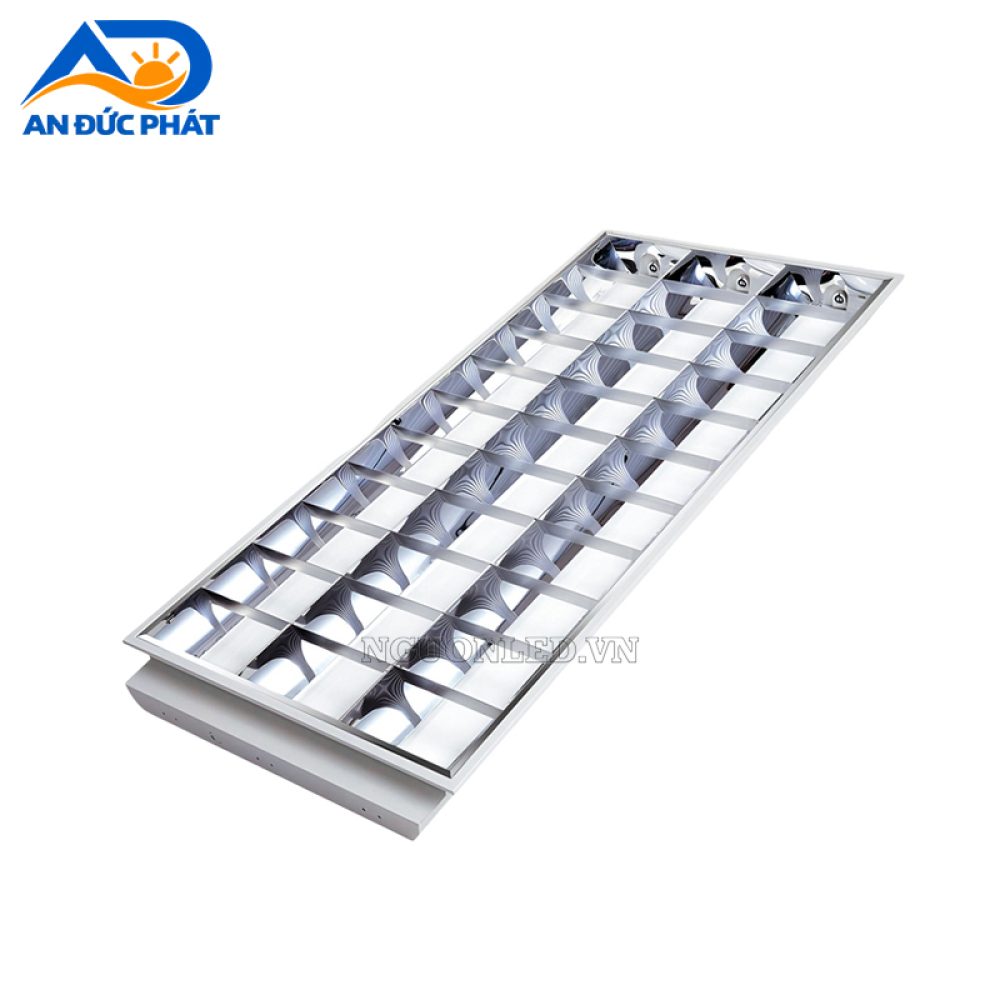

Máng đèn LED xương cá 600x1200 3 bóng

Thông Số Kỹ Thuật Của Máng Đèn LED Xương Cá 600x1200 3 Bóng

• Tên sản phẩm: Máng đèn LED xương cá 600x1200 3 bóng
• Thương hiệu: An Đức Phát
• Mã sản phẩm: Máng đèn xương cá 600x1200 3 bóng - ADP
• Kiểu máng: Máng đèn lắp âm, thiết kế rãnh xương cá kèm chóa phản quang inox
• Số lượng bóng lắp trên máng: 3 bóng
• Loại bóng phù hợp: Bóng LED tuýp T8 dài 120cm
• Chuẩn chân ghim: G13
• Cơ chế cấp điện: Cấp điện tại hai dãy đầu máng
• Kích thước khung: Dài 1215mm x rộng 605mm x cao 83mm
• Chất liệu:
  • Vỏ thân máng: Nhôm nguyên khối, sơn tĩnh điện
  • Chóa phản quang: Inox (thép không gỉ)
  • Đầu ghim: Đầu nhựa với đui ghim tiếp điểm đồng
• Màu sắc: Thân máng màu trắng
• Môi trường sử dụng: Dùng trong nhà

Đóng gói bao gồm: 1 x Máng đèn xương cá âm trần 600x1200 3 bóng (không kèm theo bóng đèn)

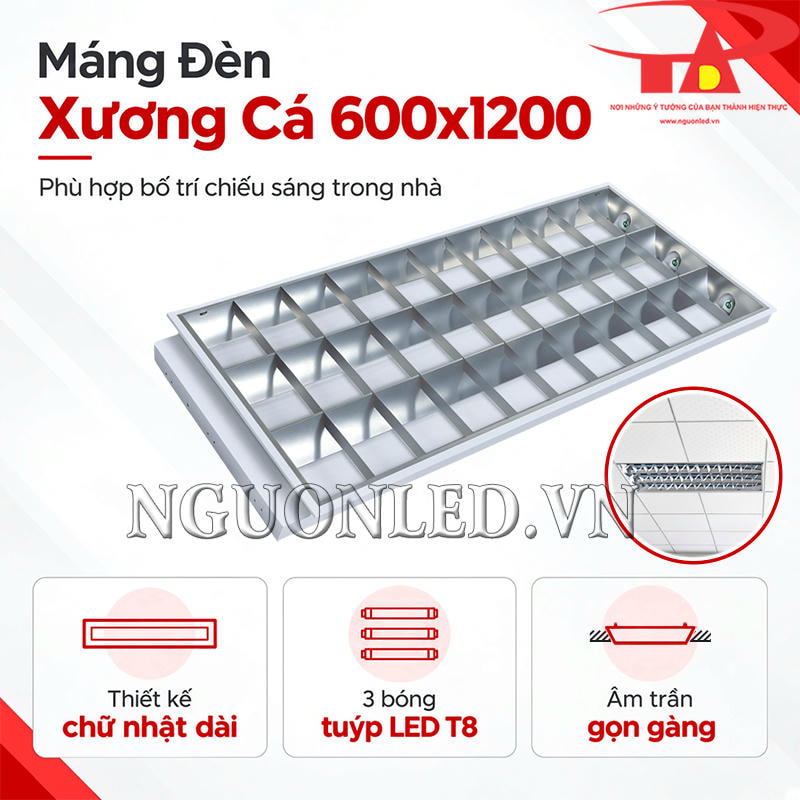

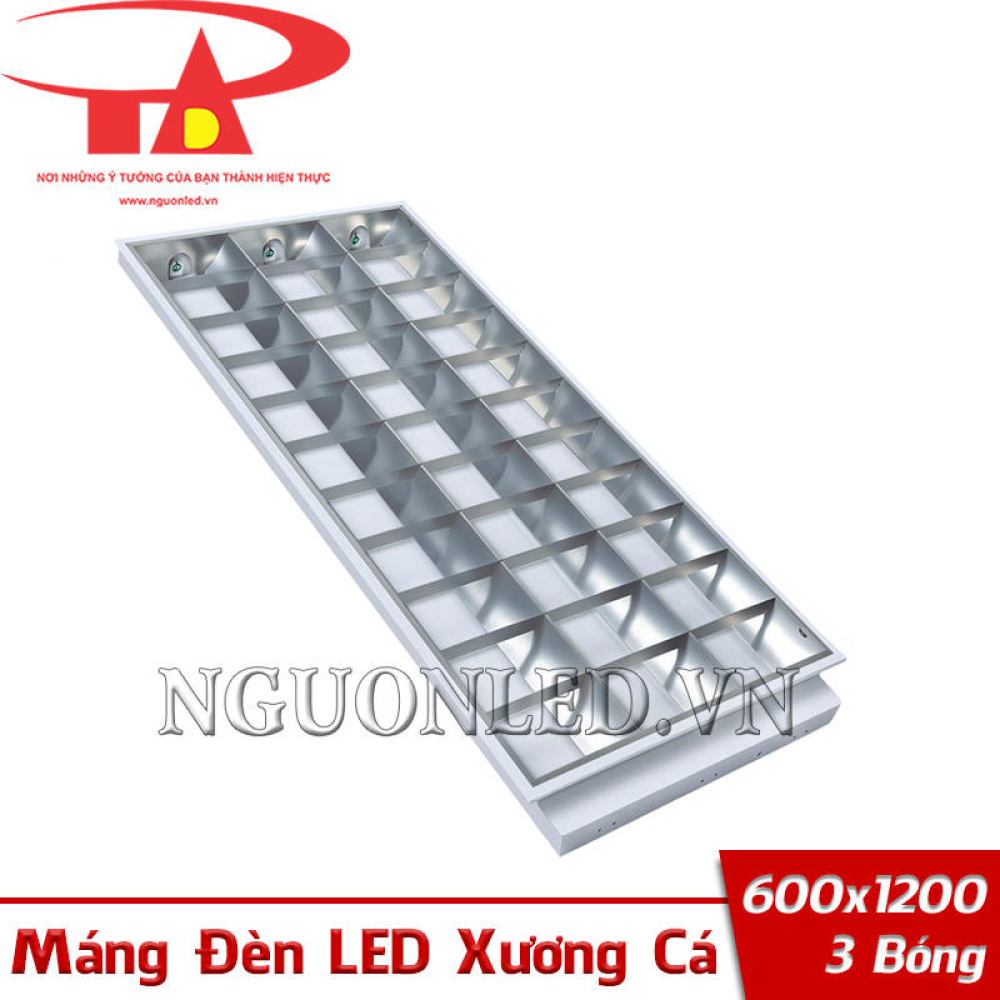

Giới Thiệu Máng Đèn LED Xương Cá 600x1200 3 Bóng

• Máng đèn LED xương cá 600x1200 3 bóng là loại máng được thiết kế theo dạng khung chữ nhật dài nằm âm vào mặt trần. Phần mặt máng được chia theo thiết kế xương cá, với ba vị trí lắp bóng bố trí song song dọc theo chiều dài bên trong khung máng đèn.

• Sản phẩm này dùng cho bóng tuýp LED T8, hướng đến các hệ thống chiếu sáng trong nhà cần bố trí bóng LED tuýp trên cùng một khung âm trần gọn gàng. Khi hoàn thiện, phần thân chính nằm ẩn phía trên la phông, còn bề mặt xương cá và các dãy bóng tạo thành cụm sáng nằm gọn và bằng phẳng trên bề mặt trần nhà.

Tính Năng Của Máng Đèn Âm Trần 600x1200 3 Bóng

Khi được hoàn thiện thành bộ đèn, các chi tiết trên khung máng cùng làm việc theo một cấu hình lắp bóng thống nhất. Khả năng sử dụng của sản phẩm vì thế thể hiện trực tiếp qua những thao tác diễn ra trên chính bộ máng.

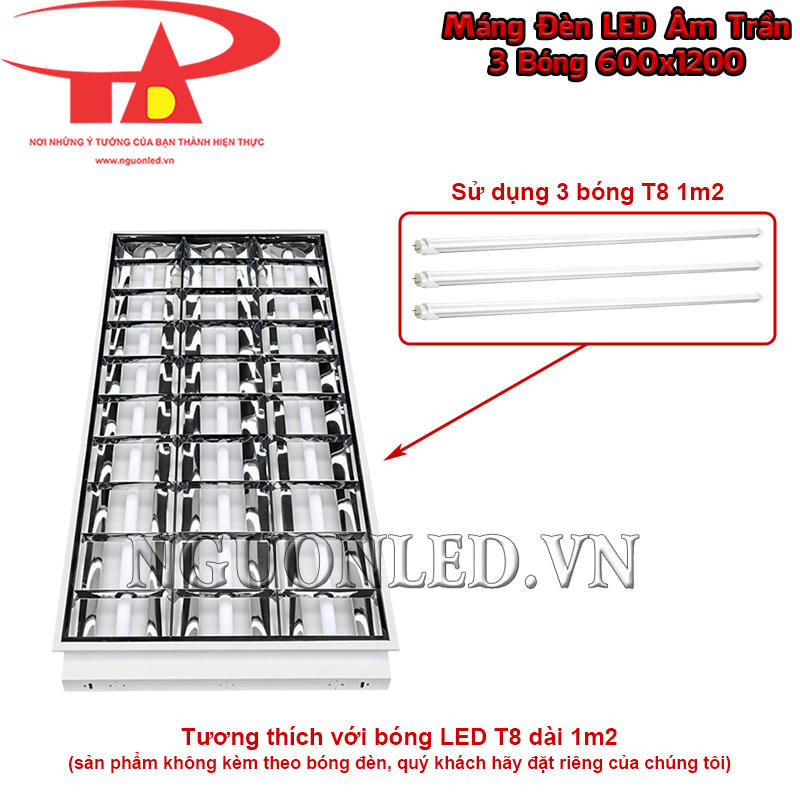

Lắp ba bóng LED tuýp T8 dài 120cm

• Ba vị trí bóng được bố trí song song dọc theo thân máng, phù hợp với 3 bóng LED tuýp T8 dài 120 cm. Khi hoàn thiện, bộ máng đèn tuýp LED âm trần 3 bóng 600x1200 hình thành một cụm chiếu sáng với ba dãy bóng chạy cùng chiều, tạo bố cục nguồn sáng rõ ràng theo chiều dài của máng.

• Cấu hình dùng bóng T8 rời cho phép lựa chọn dòng bóng và màu ánh sáng theo nhu cầu của từng không gian thay vì bị cố định vào một cấu hình chiếu sáng duy nhất. Đây là điểm giúp người mua chủ động hơn khi cần chọn bóng phù hợp với cách sử dụng thực tế.

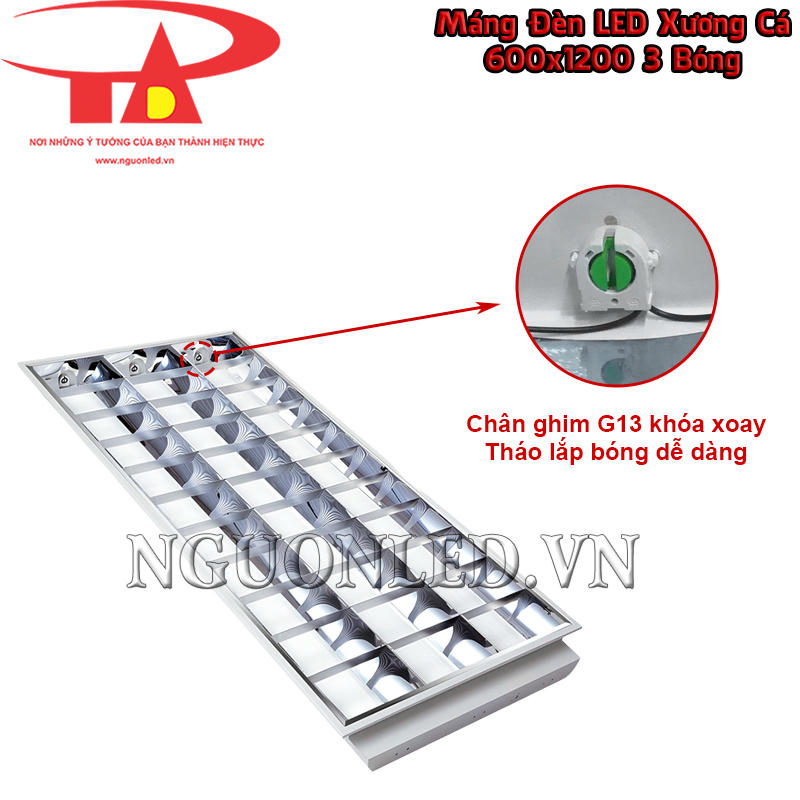

Chân ghim G13 giữ và tháo lắp từng bóng

• Phần chân ghim G13 với thiết kế khóa xoay hai chân ở đầu bóng khi đưa vào đúng khe rồi xoay đến vị trí giữ. Khi đã vào đúng khớp, bóng nằm ổn định giữa hai đầu ghim, thao tác lắp gọn và không cần thêm chi tiết giữ riêng cho từng bóng.

• Cụm đầu ghim dùng vỏ nhựa, bên trong là tiếp điểm đồng tiếp xúc trực tiếp với chân bóng sau khi xoay đúng vị trí. Chuẩn chân ghim này cũng là điểm cần đối chiếu khi thay bóng về sau để chân bóng khớp với đầu ghim có sẵn trên máng.
• Cơ chế khóa này tạo sự thuận tiện khi cần tháo rời bóng đèn, chỉ cần xoay trở lại vị trí mở rồi rút riêng khỏi hai đầu ghim, không phải tháo rời cả bộ máng.

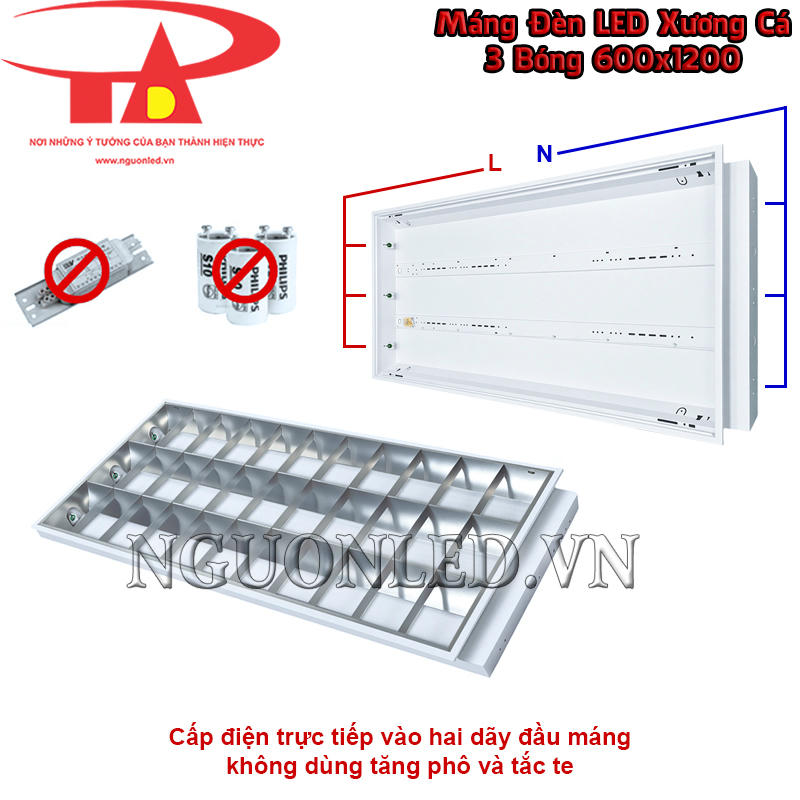

Cấp điện tại hai dãy đầu máng

• Hai dãy đầu máng LED T8 xương cá 3 bóng 600x1200 là vị trí cấp điện cho các bóng sau khi bộ đèn được hoàn thiện. Nguồn điện được đưa trực tiếp tới hai đầu theo cấu hình của máng, phù hợp với cách sử dụng bóng LED T8 mà không phải giữ lại cơ chế cấp điện của đèn huỳnh quang truyền thống.

• Hệ thống LED vì vậy không cần đấu nối và bố trí thêm chấn lưu hoặc tắc te trong mạch cấp nguồn. Cách cấp điện trực tiếp giúp phần nguồn của bộ đèn được tổ chức đơn giản hơn, tập trung vào đường điện đưa tới hai dãy đầu máng.

Ưu Điểm Của Máng Đèn Xương Cá 600x1200 3 Bóng

Khi đã hoàn thiện thành một cụm đèn, bộ máng đèn LED âm trần 1m2 3 bóng cho cảm giác liền khối, các chi tiết được tổ chức gọn trong cùng một khung dài và giữ được hình thức rõ ràng trên toàn bộ mặt đèn. Kết cấu tổng thể cân đối giúp bộ đèn sau khi hoàn thiện nhìn gọn gàng và có nét riêng của dòng máng xương cá thay vì mang dáng một máng đèn lắp nổi gắn bóng rời đơn thuần.

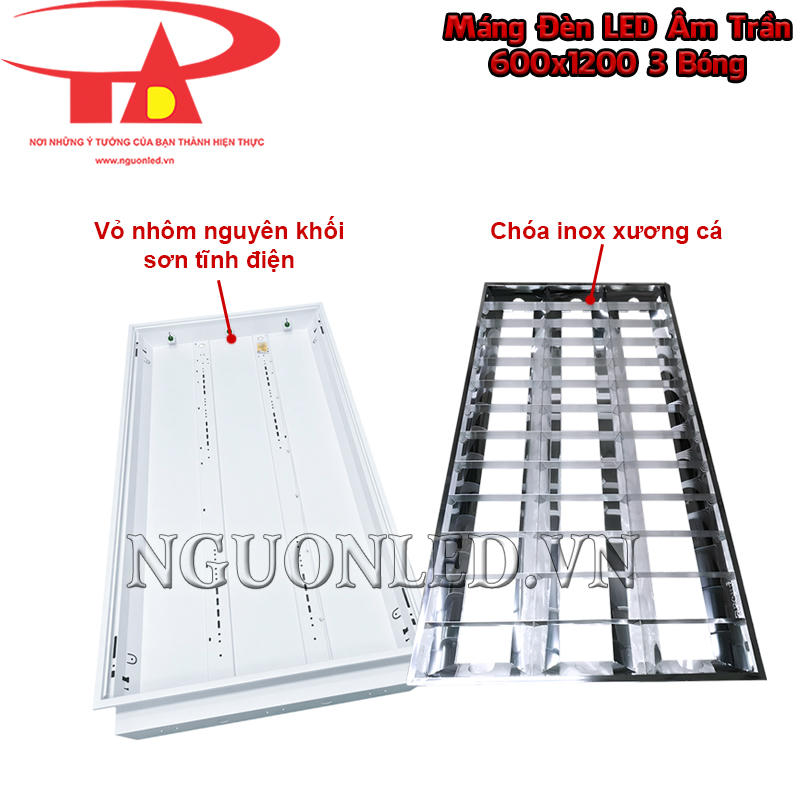

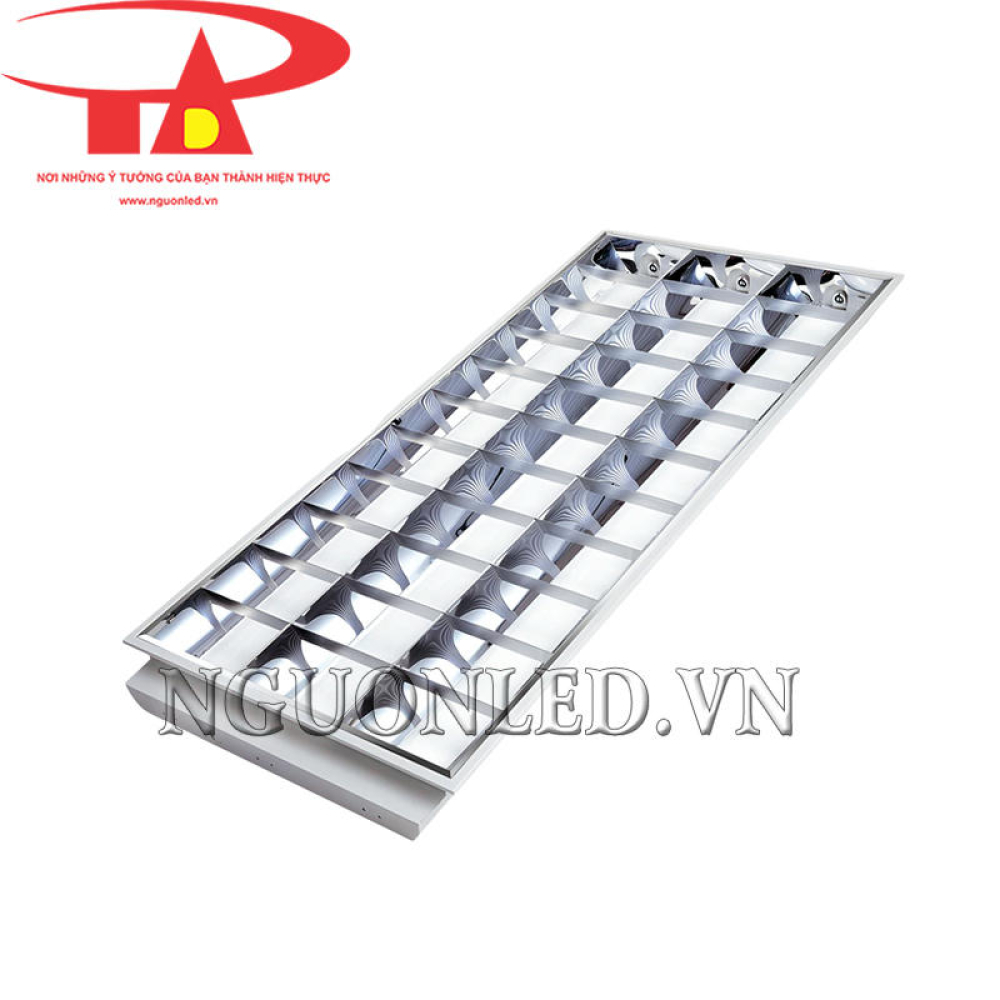

Thân nhôm kết hợp chóa inox xương cá

• Thân máng đèn LED xương cá 600x1200 3 bóng được làm bằng nhôm nguyên khối tạo cảm giác chắc tay khi cầm và thao tác với bộ đèn. Bề mặt được hoàn thiện bằng lớp sơn tĩnh điện màu trắng, giúp phần khung có diện mạo sáng, sạch và đồng nhất hơn khi nhìn tổng thể.

• Ở mặt dưới, chóa inox được tạo thành các rãnh xương cá chạy dọc theo thân máng. Bề mặt inox bắt và phản xạ ánh sáng từ các bóng phía trên, đồng thời làm rõ từng lớp xương cá khi bộ đèn sáng. Nhìn từ phía dưới, phần khung trắng và chóa inox tạo thành mặt đèn có chiều sâu, các dải xương cá hiện rõ theo chiều dài của máng.

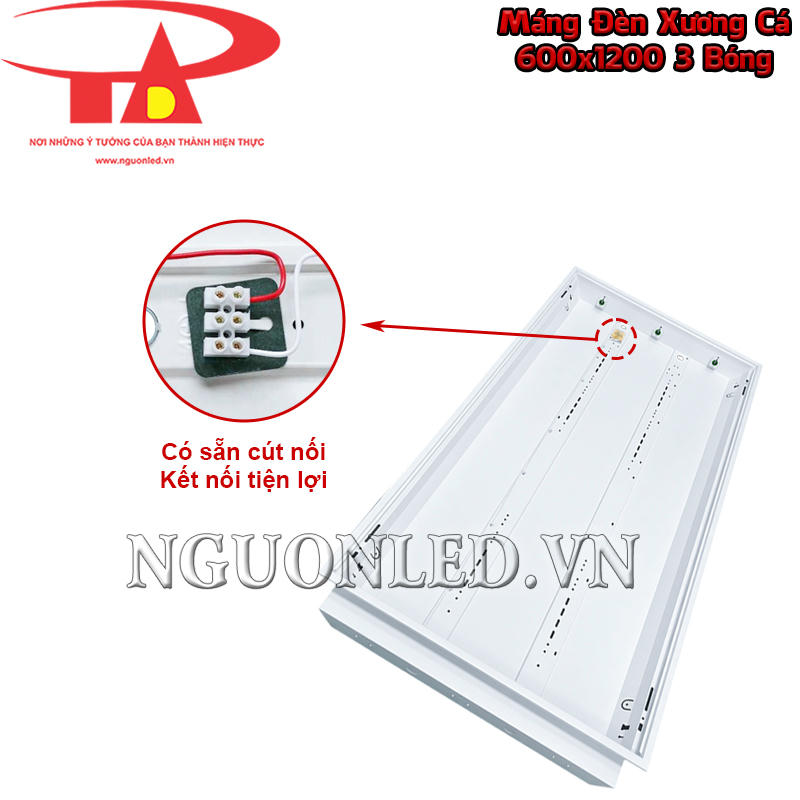

Cút nối điện có sẵn giúp hoàn thiện dây gọn hơn

• Cút nối được bố trí sẵn bên trong thân máng, tạo một vị trí rõ ràng để tập trung các đầu dây thay vì để từng mối đấu nằm rời rạc trong khoang đèn. Khi hoàn thiện phần dây điện, người lắp có thể đưa các đầu dây cần kết nối về cùng khu vực này, thao tác đấu dây vì thế gọn và dễ quan sát hơn.

• Sau khi các đầu dây đã được đưa vào đúng vị trí, phần dây còn lại có thể sắp xếp gọn bên trong thân máng, hạn chế các đoạn nối nằm phân tán. Mối nối sau khi hoàn thiện tập trung tại khu vực cút nối, giữ phần dây bên trong bộ đèn rõ ràng và ngăn nắp hơn.

Khung Máng Lắp Gọn Trong Trần La Phông

• Mặt trần la phông sau khi hoàn thiện chỉ để lộ phần bề mặt của bộ máng, trong khi phần thân chính nằm phía trên khoang trần. Viền trắng bao quanh mặt đèn kết hợp với các dãy chóa xương cá tạo thành một cụm chiếu sáng gọn, giữ bề mặt trần bằng phẳng và liền mạch hơn so với kiểu bộ đèn nổi hoàn toàn phía dưới.

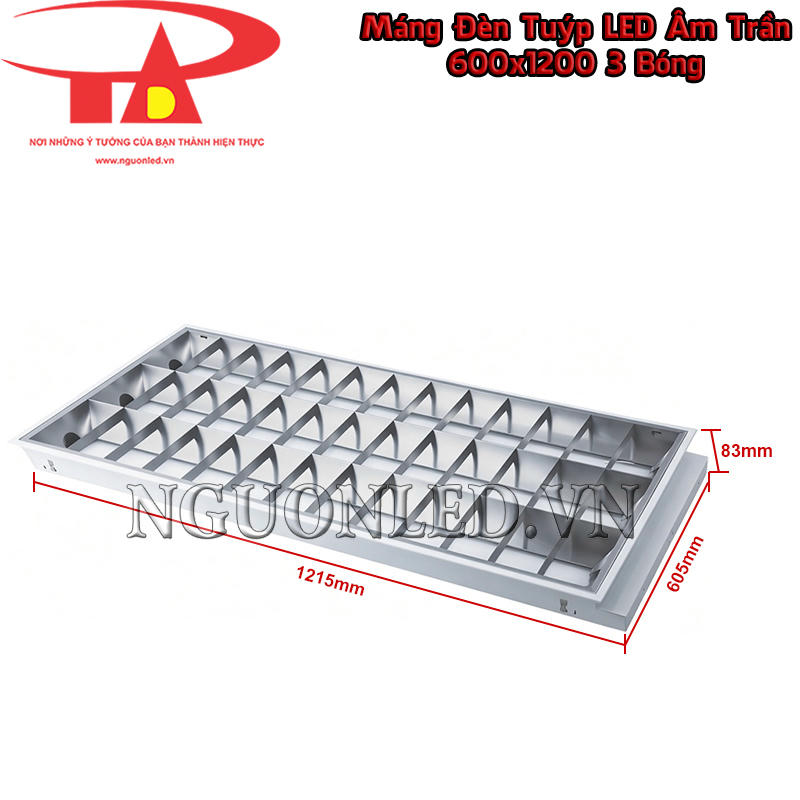

• Phần khung lắp âm thực tế có kích thước 1215 × 605 × 83 mm, tương ứng với hình thái dài của mẫu máng đèn LED xương cá 1m2 3 bóng. Khi nằm đúng vị trí trong trần, phần nhìn thấy chủ yếu là mặt máng trắng và hệ chóa xương cá chạy theo chiều dài, tạo thành một dải đèn chữ nhật rõ nét và phẳng đều trên bề mặt la phông.

Ứng Dụng Của Máng Đèn 600x1200 3 Bóng

Khi nhiều bộ đèn được bố trí nối tiếp trên mặt trần, nhịp sáng có thể chạy theo trục dài của không gian hoặc bám theo lưới hình học sẵn có. Cách sắp xếp theo hàng giúp bề mặt trần có trật tự rõ ràng hơn, đồng thời tạo mạch chiếu sáng liền nhau thay vì các điểm sáng xuất hiện rời rạc. Từ phía dưới nhìn lên, các bộ đèn tạo thành những dải sáng song song hoặc nối tiếp theo hướng bố trí của không gian. Nhịp lặp đều trên trần giúp tổng thể sau khi hoàn thiện nhìn cân đối, nhất quán và dễ nhận biết theo từng khu vực sử dụng.

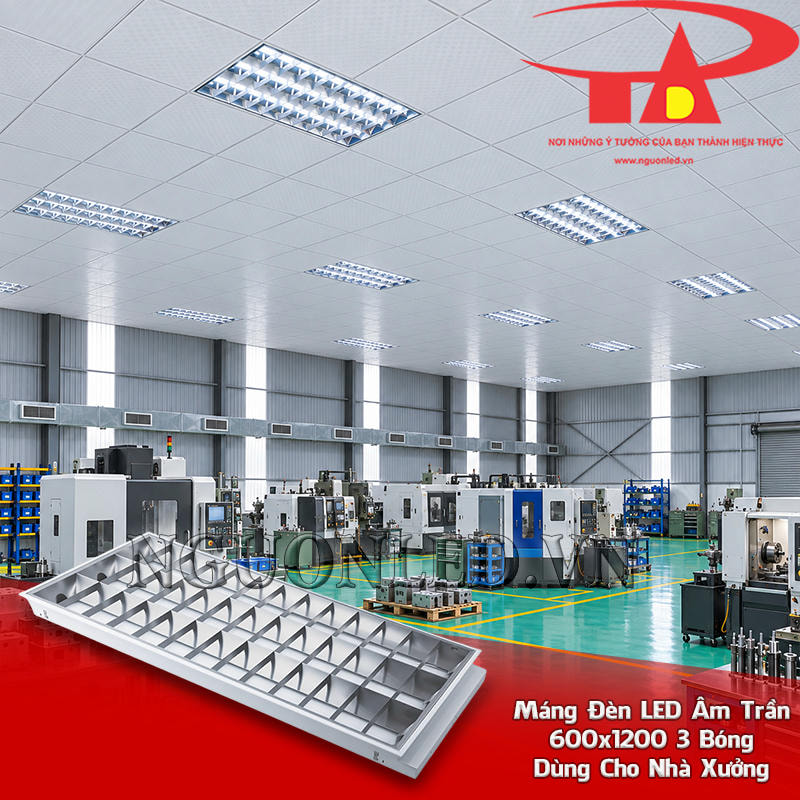

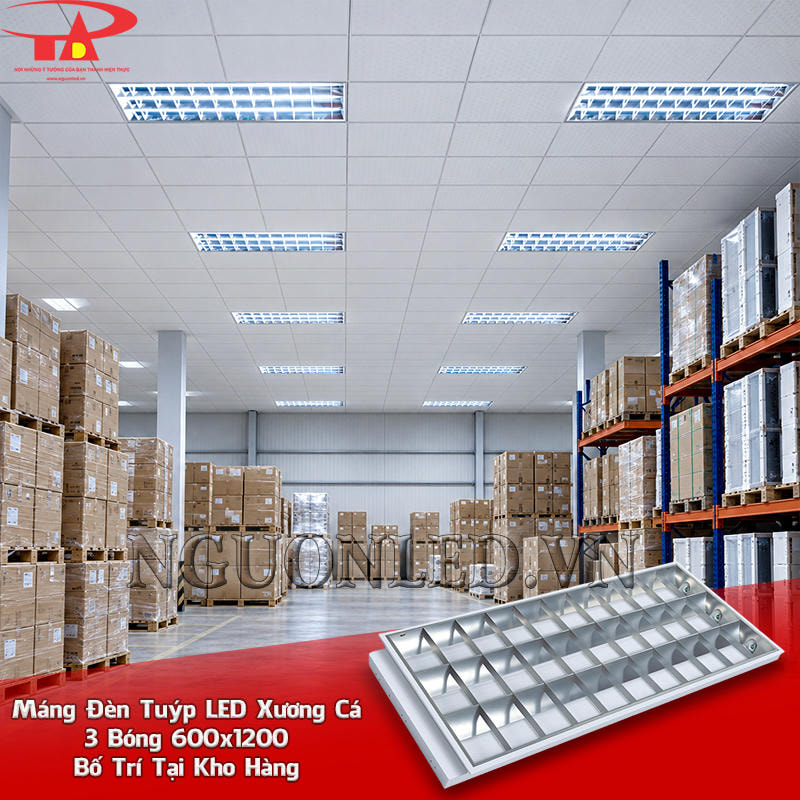

Nhà xưởng và kho hàng

• Ở khu sản xuất, nhịp làm việc thường kéo dài theo từng bàn thao tác, dãy máy móc hoặc khu đóng gói, bố cục máng LED tuýp 600x1200 3 bóng trên trần cũng cần đi theo trục hoạt động bên dưới. Các bộ máng có thể được bố trí thành từng hàng chạy dọc khu vực làm việc, nối tiếp theo chiều của dây chuyền hoặc chia thành các dãy tương ứng với từng khu thao tác của nhà xưởng. Khi nhìn toàn bộ mặt trần, các hàng đèn tạo thành nhịp sáng rõ ràng, bám theo chiều dài của khu sản xuất và làm nổi bật cấu trúc làm việc bên dưới.

• Trong kho hàng, người vận hành thường di chuyển liên tục giữa các dãy kệ để kiểm hàng, lấy hàng hoặc soạn đơn. Hướng bố trí bộ máng có thể đi cùng tuyến lưu thông và chiều dài của các dãy kệ, giúp hệ thống chiếu sáng bám sát khu vực cần quan sát trong quá trình làm việc. Cách tổ chức này giúp các lối đi, vị trí kệ và khu thao tác được phân chia rõ hơn theo từng tuyến sử dụng thực tế.

Văn phòng và siêu thị

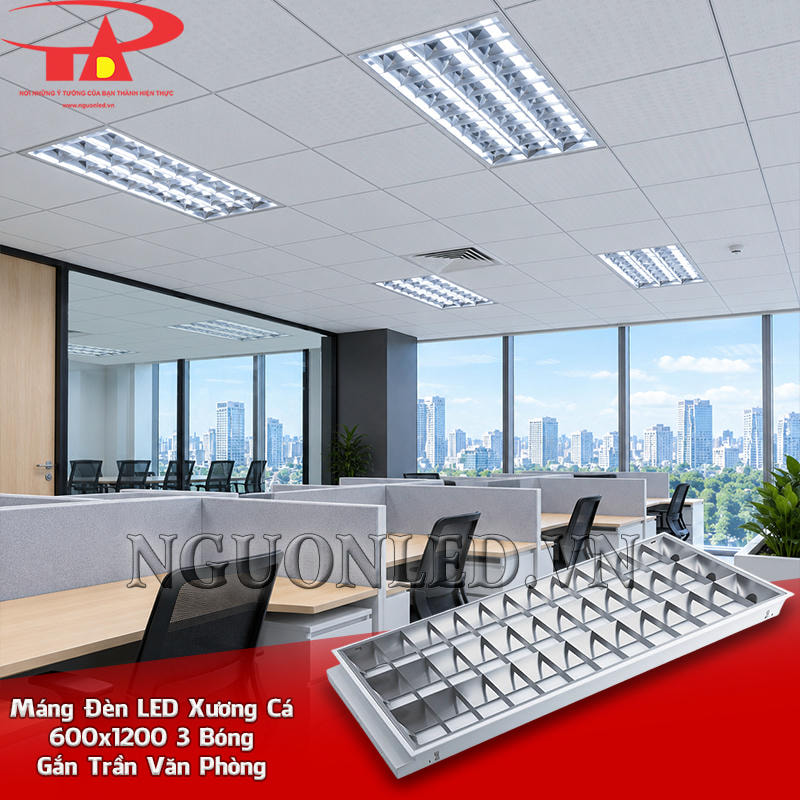

• Phần la phông trong văn phòng thường tạo sẵn một nhịp hình học rõ theo từng ô trần. Từ cấu trúc đó, cách sắp xếp bộ đèn có thể ăn theo khu vực bàn làm việc, lối đi và các khoảng sử dụng chung bên dưới, để chiều dài của máng đi cùng trục bố trí của không gian. Nhìn ngược lên trần, bề mặt máng đèn LED âm trần 3 bóng 600x1200 xuất hiện theo hàng tương đối đều, giữ mặt trần có trật tự và liên kết với bố cục nội thất phía dưới.

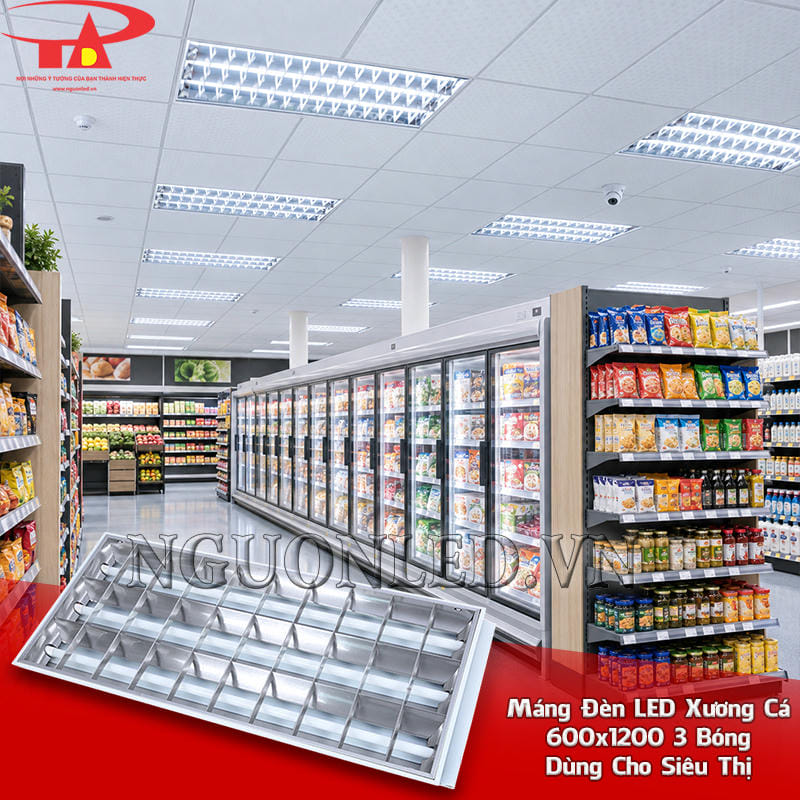

• Trong siêu thị, luồng di chuyển thường kéo dài theo từng dãy hàng, khu trưng bày và hướng về quầy thanh toán. Các bộ đèn có thể được tổ chức theo những tuyến kệ và khoảng lưu thông chính để tạo lớp sáng chung chạy cùng nhịp không gian. Ở khu thanh toán hoặc khoảng mở giữa các dãy hàng, chúng tiếp tục đóng vai trò tạo nguồn sáng nền cho khu vực này.

Trường học và cơ sở y tế

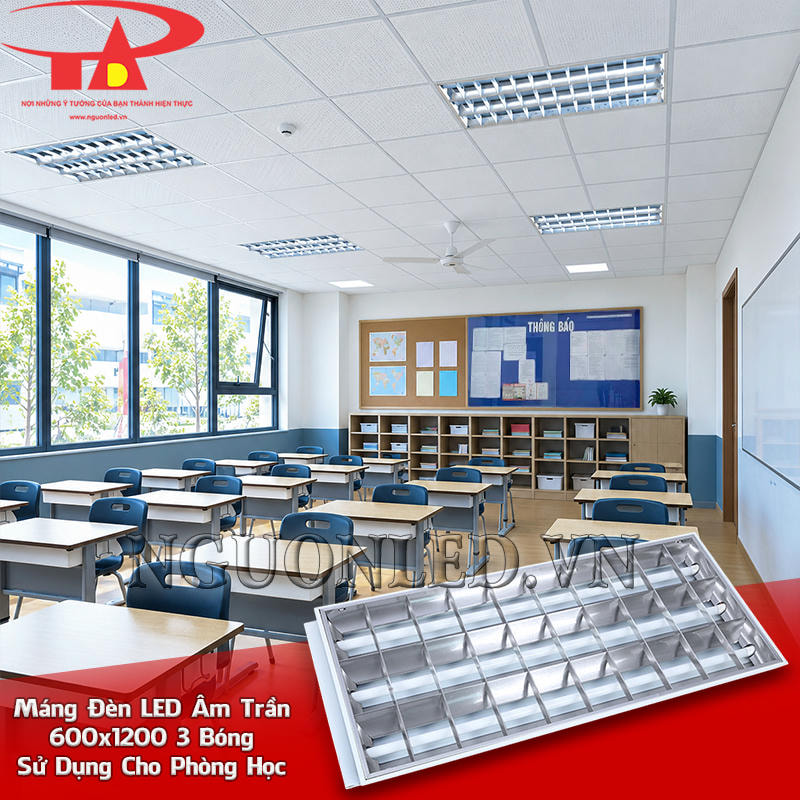

• Nhu cầu bố trí ánh sáng cho nhiều vị trí bàn trải theo chiều dài phòng học thường đòi hỏi các cụm đèn được sắp xếp thành nhịp rõ ràng trên trần. Ở lớp học, phòng đọc hoặc phòng thực hành, các bộ máng có thể chạy theo từng dãy bàn và khoảng lưu thông, để hướng chiếu sáng bám theo cách không gian được tổ chức bên dưới. Nhìn từ cuối phòng, những cụm đèn nối tiếp nhau tạo thành các hàng chiếu sáng cân đối theo chiều của khu vực học tập.

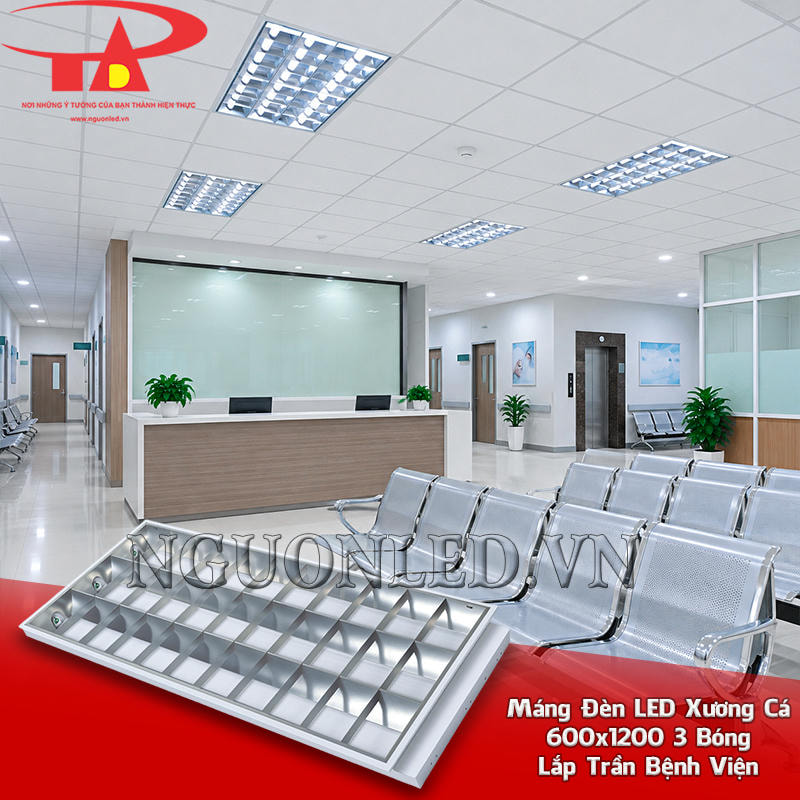

• Bề mặt trần hoàn thiện gọn và có trật tự tạo nền phù hợp cho các khu vực sử dụng thông thường trong bệnh viện. Tại sảnh, phòng chờ, hành lang hoặc khu hành chính, các bộ máng LED tuýp xương cá 600x1200 3 bóng có thể được bố trí theo hình học của trần và chiều dài từng khu vực, giữ nhịp đèn nhất quán giữa các khoảng không gian. Từ phía dưới, các bộ đèn hình thành những cụm sáng nằm đều trên mặt trần, hòa vào bố cục chung của khu vực.

Hướng Dẫn Lắp Đặt Máng Đèn 600x1200 3 Bóng

Mục tiêu của quá trình lắp đặt là đưa bộ máng rời thành một bộ đèn LED dân dụng hoàn chỉnh trước khi cố định vào vị trí trên trần. Công việc được tách thành hai công đoạn rõ ràng: hoàn thiện các thành phần của bộ đèn ở vị trí thuận tiện để thao tác, rồi mới đưa toàn bộ cụm lên la phông và kết nối với nguồn điện tại công trình. Trước khi bắt đầu, bộ máng, vị trí lắp và trạng thái nguồn điện cần được kiểm tra đầy đủ để tránh phải tháo ra xử lý lại giữa chừng.

Chuẩn Bị Trước Khi Lắp Đặt

• Chuẩn bị 1 bộ máng đèn xương cá 600x1200 3 bóng đúng mẫu cần lắp.
• Chuẩn bị 3 bóng LED tuýp dài 120 cm, chân G13 dùng để hoàn thiện bộ đèn.
• Chuẩn bị dây cấp nguồn có quy cách phù hợp với hệ thống điện tại công trình.
• Chuẩn bị các dụng cụ cần thiết cho việc đấu dây, kiểm tra điện và thao tác với bộ máng.
• Quan sát thân máng, chóa xương cá, các đầu ghim và cút nối để bảo đảm các chi tiết đang ở trạng thái nguyên vẹn trước khi lắp.
• Xác định đúng vị trí dự kiến đặt bộ đèn trên trần và kiểm tra khoảng không phía trên theo kích thước thực 1215 × 605 × 83 mm.
• Ngắt nguồn điện tại khu vực thi công bằng thiết bị đóng cắt phù hợp và kiểm tra chắc chắn vị trí làm việc đã mất điện trước khi chạm vào dây nguồn.

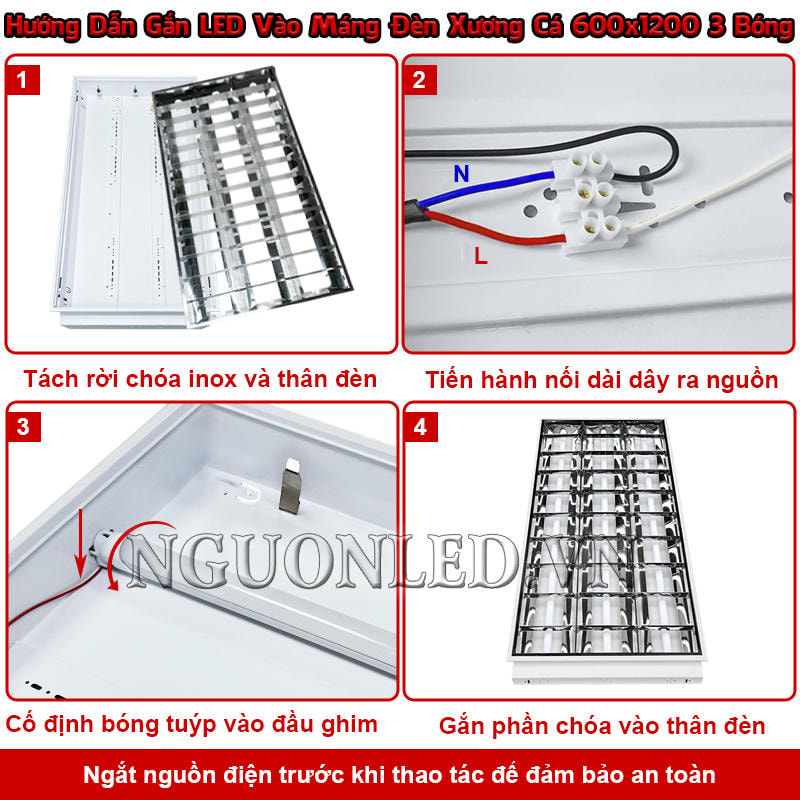

Hoàn Thiện Bộ Đèn Trước Khi Đưa Lên Trần

Bước 1 - Tháo chóa xương cá

• Giữ chắc phần chóa inox và tháo chóa khỏi thân máng để mở phần không gian bên trong phục vụ cho việc hoàn thiện dây điện. Phần chóa đã tháo nên được đặt riêng ở vị trí bằng phẳng, tránh va chạm hoặc làm biến dạng các lá xương cá.

Bước 2 - Hoàn thiện phần dây bên trong

• Bên trong thân máng là khu vực thực hiện các mối đấu cần thiết trước khi bộ đèn được đưa lên trần. Các đầu dây được đưa về cút nối có sẵn và kết nối theo hệ thống điện thực tế của công trình.
• Phần đáy cút nối có ký hiệu L cho cực pha và N cho cực trung tính. Tiến hành nối dài dây ra cực pha vào điểm cực pha của cút nối, dây trung tính nối vào điểm cực trung tính của cút nối.
• Phần lõi dẫn điện không để hở ra ngoài điểm đấu, dây còn lại được sắp xếp để không bị kẹp khi lắp lại các chi tiết của máng.

Bước 3 - Lắp các bóng vào đầu ghim

• Đặt 1 trong 2 chân ở mỗi đầu bóng đi vào đúng khe G13, sau đó xoay đến trạng thái khóa của đầu ghim để giữ bóng đèn.
• Thực hiện lần lượt cho từng bóng và quan sát để các bóng nằm đúng vị trí trên bộ máng.

Bước 4 - Gắn lại chóa xương cá

• Đưa phần chóa inox đã tháo trở lại đúng vị trí trên thân máng.
• Khi lắp lại, căn phần chóa ngay với khung máng và các vị trí bóng, tránh để chóa lệch hoặc chạm vào bóng. Đến đây, bộ đèn đã được hoàn thiện thành một cụm trước khi đưa lên trần.

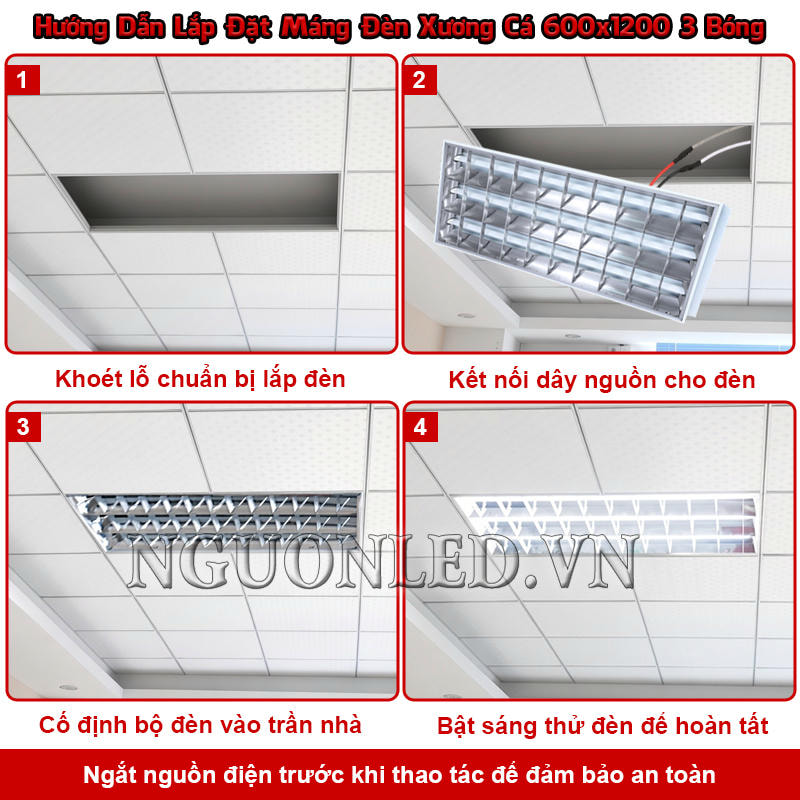

Lắp Bộ Đèn Vào Trần La Phông

Bước 1 - Chuẩn bị vị trí trên mặt trần

• Mặt trần tại khu vực lắp cần có vị trí phù hợp để tiếp nhận toàn bộ bộ đèn. Đối chiếu kích thước khung thực tế với khu vực lỗ khoét đã chuẩn bị và khoảng không phía trên
• Không mặc định kích thước ô khoét cố định theo tên gọi quy cách 600x1200.

Bước 2 - Kết nối dây nguồn tại vị trí lắp

• Dây nguồn chờ tại khu vực đặt đèn được kết nối với phần dây của bộ đèn khi nguồn điện vẫn đang ngắt.
• Tiến hành nối dây pha từ bộ đèn thông qua công tắc với dây pha của nguồn điện, dây trung tính của đèn và bộ nguồn nối trực tiếp với nhau.
• Mối nối cần nằm gọn tại vị trí thích hợp, không để lõi dẫn điện hở và không để dây bị ép vào cạnh khung khi đưa máng lên trần.

Bước 3 - Đưa và cố định bộ đèn

• Nâng bộ đèn đã hoàn thiện lên vị trí lắp, đưa phần thân vào khoảng trống phía trên trần và căn mặt máng theo hình học của la phông.
• Việc giữ và cố định bộ đèn thực hiện theo kết cấu thực tế của phần trần tại công trình, có thể cân nhắc móc, vít hoặc giá đỡ trợ lực cho đèn khi cần thiết.

Bước 4 - Cấp điện và thử sáng

• Khi bộ đèn đã nằm ổn định, bề mặt máng được nằm phẳng theo trần và phần dây không còn nằm trong vị trí có thể bị kẹp, tiến hành cấp điện trở lại.
• Quan sát lần lượt ba vị trí bóng để xác nhận bộ đèn đã sáng trước khi kết thúc thao tác tại khu vực lắp.

Kiểm Tra Trước Khi Đưa Đèn Vào Sử Dụng

• Nguồn sáng: Quan sát cả ba bóng để xác nhận các vị trí đều sáng và không xuất hiện hiện tượng chớp tắt bất thường.
• Vị trí giữ bóng: Kiểm tra từng bóng đang nằm đúng trong hai đầu ghim, không có bóng lệch khỏi vị trí giữ.
• Mặt đèn: Quan sát chóa xương cá và mặt khung từ phía dưới, bảo đảm chóa nằm đúng vị trí, không lệch hoặc chạm vào bóng.
• Dây và mối nối: Kiểm tra phần dây nhìn thấy được không bị kẹp vào cạnh khung, mối nối gọn và không có lõi dẫn điện hở.
• Dấu hiệu bất thường: Ngắt nguồn để kiểm tra lại nếu xuất hiện mùi khét, tiếng lạ, chớp sáng bất thường hoặc biểu hiện khác không giống trạng thái hoạt động thông thường.

Lưu Ý Khi Sử Dụng

• Môi trường sử dụng: Bộ máng được thiết kế cho không gian trong nhà. Nên tránh các vị trí có nước tạt trực tiếp, độ ẩm cao kéo dài hoặc khu vực dễ làm nước tiếp xúc với đầu ghim và phần đấu điện.
• Thao tác với hệ thống điện: Trước khi mở máng, thay bóng hoặc xử lý phần dây bên trong, cần ngắt nguồn điện tại khu vực liên quan và xác nhận hệ thống đã mất điện.
• Bóng sử dụng: Khi thay bóng, chọn đúng loại LED tuýp dài 120 cm, chân G13 tương thích với đầu ghim của máng. Không cố lắp loại chân khác vào vị trí G13 có sẵn.
• Dây và mối nối: Không để dây điện chịu lực kéo, bị ép vào cạnh khung hoặc nằm ở vị trí dễ bị cấn khi các chi tiết của bộ đèn được đưa về đúng chỗ. Những mối nối bị lỏng, hở lõi dẫn điện hoặc có dấu hiệu bất thường cần được xử lý trước khi tiếp tục sử dụng.
• Vệ sinh: Nên ngắt điện trước khi lau chùi bộ đèn. Không phun dung dịch vệ sinh trực tiếp vào đầu ghim, mối nối hoặc khu vực có thành phần điện bên trong.
• Xử lý khi có dấu hiệu bất thường: Nếu xuất hiện hiện tượng chớp tắt bất thường, mùi khét, tiếng lạ hoặc nhiệt độ tăng khác thường tại bộ đèn, nên ngắt nguồn và kiểm tra nguyên nhân trước khi cấp điện trở lại. Trường hợp không xác định được lỗi, nên để người có chuyên môn về điện kiểm tra hệ thống.

Hỗ Trợ Chọn Sản Phẩm Chiếu Sáng Phù Hợp Tại An Đức Phát

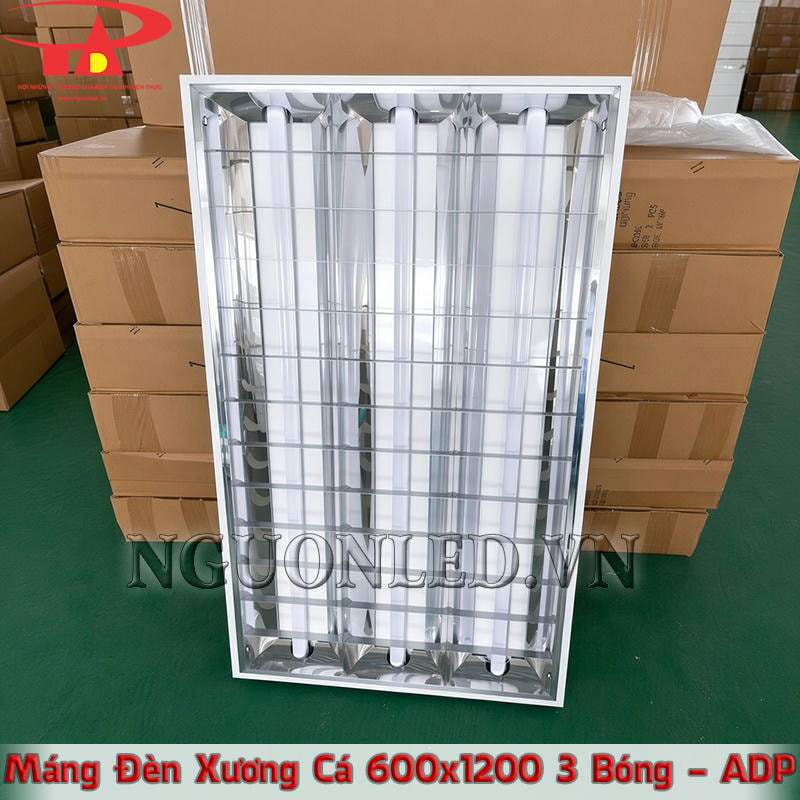

• Các dòng sản phẩm được kiểm tra trước khi đến tay khách hàng để hạn chế tình trạng giao nhầm mẫu hoặc phát hiện vấn đề chỉ sau khi đưa tới công trình. Với những bộ đèn cần hoàn thiện cùng phụ kiện hoặc nguồn sáng đi kèm, việc xác nhận đúng sản phẩm ngay từ đầu cũng giúp quá trình chuẩn bị thi công chủ động hơn.
