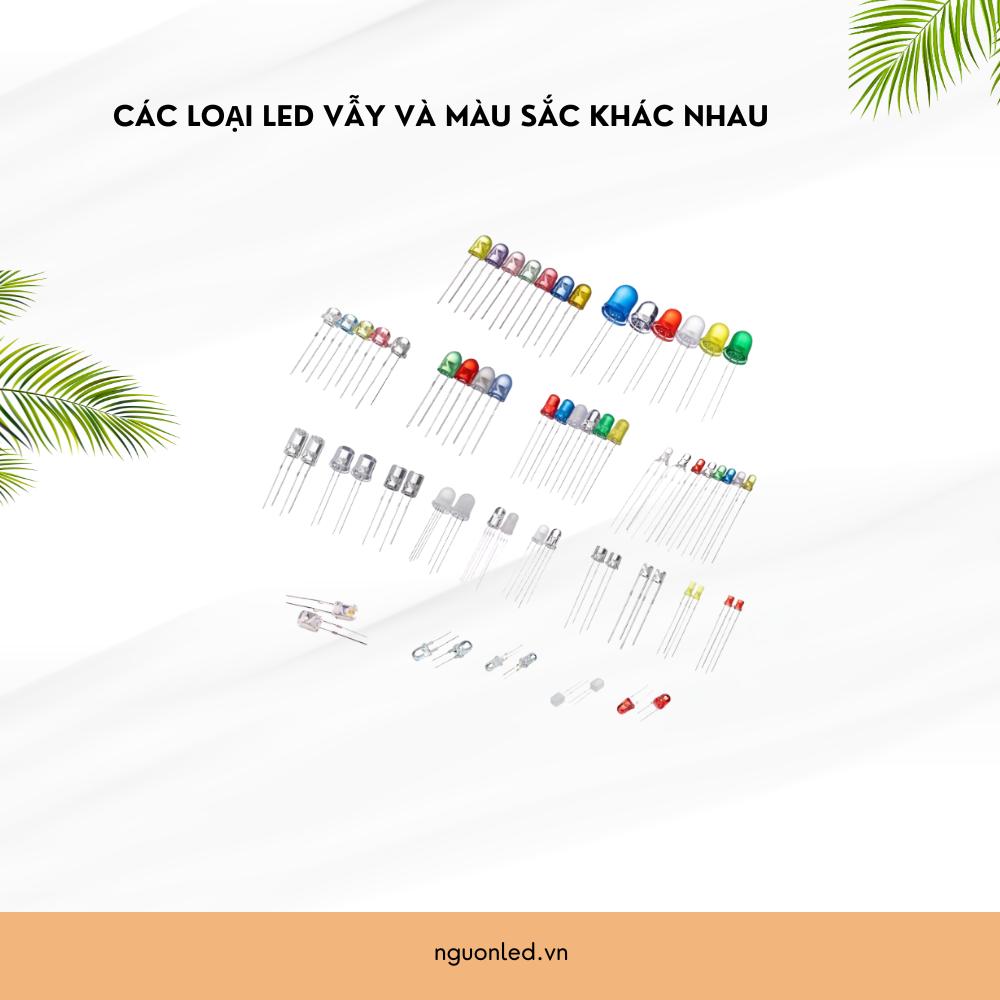

Cách Đấu Led Vẫy Trong Biển Quảng Cáo

Xin Chào tất cả các bạn. Hôm nay mình xin hướng dẫn các bạn cách Tính toán điện trở hạn dòng cho Led và cách đấu Led. Đây là toàn bộ phần Lý thuyết mình biên soạn hy vọng sẽ giúp ích phần nào cho các bạn đang muốn tìm hiểu về nghề quảng cáo Led.

Hiện nay có khá nhiều bạn trẻ hỏi cách đấu LED cơ bản để sử dụng cho ngành nghề nhưng lại đang lo lắng không biết đơn vị nào dậy, học ở đâu để có được kiến thức tốt, kiến thức trên mạng thì nhiều nhưng các bạn đang lo không đảm bảo được chất lượng cho các bạn. Nguonled.vn đã hiểu được điều đó nên đã tổng hợp những kiến thức cơ bản nhất cùng những phương pháp đấu LED tốt nhất dành tặng gửi đến các bạn. Chắc các bạn không lạ lẫm gì khi đi trên đường thấy có rất nhiều biển led nhấp nháy chạy chạy…họ mắc rất nhiều led với nhau tạo thành những dòng chữ quảng cáo như vậy? Giờ câu hỏi các bạn đặt ra là…..làm sao để điều khiển được 1 số lượng led lớn như vậy, mà điện áp, IC điều khiển rất bé….để hiểu hiểu rõ hơn về vấn đề này nguonled.vn sẽ giới thiệu cho các bạn cách đấu led ra làm sao để dùng IC vi xử lý điều khiển chúng chạy nhảy theo ý muốn của chúng ta.

==>> Thông số tiêu chuẩn Trung bình của bóng led.

Led đỏ + Vàng => U = 2v,
Led xanh lá + Trắng => U = 3v
Led xanh dương => U =3v
Thông số kỷ thuật như sau: VF = 1.9 -2.2 V, IF= 15-25MA
Nguồn điện cung cấp là nguồn 12v (Unguồn = 12V)
– Chọn Hiệu điện thế trung bình của 2 loại bóng trên là: Uled = 2V (Tức là bóng đỏ lấy điện áp trung bình là 2v)
– Cường độ dòng điện qua led, thí dụ chọn I = 15mA = 0.015A ( Đây là dòng điện đi qua Led, mỗi loại Led lại có 1 dòng điện đi qua khác nhau )
– Mắc nối tiếp 5 bóng với 1 điện trở
– Chúng Ta có công thức tính điện trở cho Led là:

Thực tế thì tùy theo Yêu cầu của từng đối tượng khách hàng về độ sáng của Biển LED, mà các bạn có thể tăng hoặc giảm giá trị Điện Trở R sao cho phù hợp nhất, theo ý muốn của khách. Nhưng vẫn phải đảm bảo được kỹ thuật.
Nếu muốn biển muốn có ánh sáng đẹp người ta thường chọn cường độ dòng điện qua led I = 20mA = 0.02A, ta tính được R = 100 Ohm (Đây là trường hợp đối với Led màu Đỏ và Vàng)
Còn riêng với LED màu TRẮNG, XANH LÁ CÂY, XANH DƯƠNG (XANH CÔBAN)
– Thông số kỹ thuật như sau: VF = 3.0 -3.4 V, IF=15-25mA
– Nguồn điện cung cấp là Nguồn 12v Unguon = 12V
– Chọn Hiệu điện thế trung bình của 3 loại bóng trên là: Uled = 3V (Tức là bóng xanh hoặc trắng lấy điện áp trung bình là 3v)
– Cường độ dòng điện qua led, chọn I = 15mA = 0.015A (Đây là dòng điện đi qua Led, mỗi loại Led lại có 1 dòng điện đi qua khác nhau)
– Mắc nối tiếp 3 bóng với 1 con trở
– Ta có công thức tính trở là:

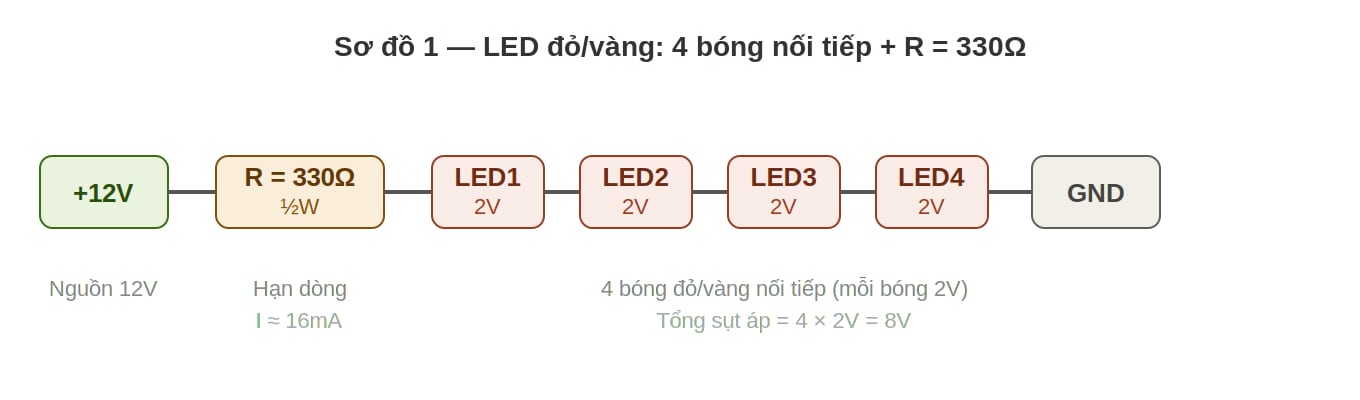

Thực tế để biển  led sáng đẹp người thợ thường chọn cường độ dòng điện qua led I = 20mA = 0.02A, ta tính được R = 120 Ohm. Tuy nhiên để có độ sáng hợp lý mà vẫn đảm bảo thẩm mỹ ta có thể chọn trở có R= 330Ω và đấu như hình sau:

I: Hướng dẫn Cách đấu trở hạn dòng cho bóng LED có điện áp từ 3,0 – 3,4V. (Bóng Trắng, Xanh lá, Xanh Dương). Trở càng lớn thì dòng qua trở lớn sẽ làm cho LED sáng yếu không đẹp ta cần tính toán sao cho vừa đủ để LED sáng đẹp và bền nhất có thể:

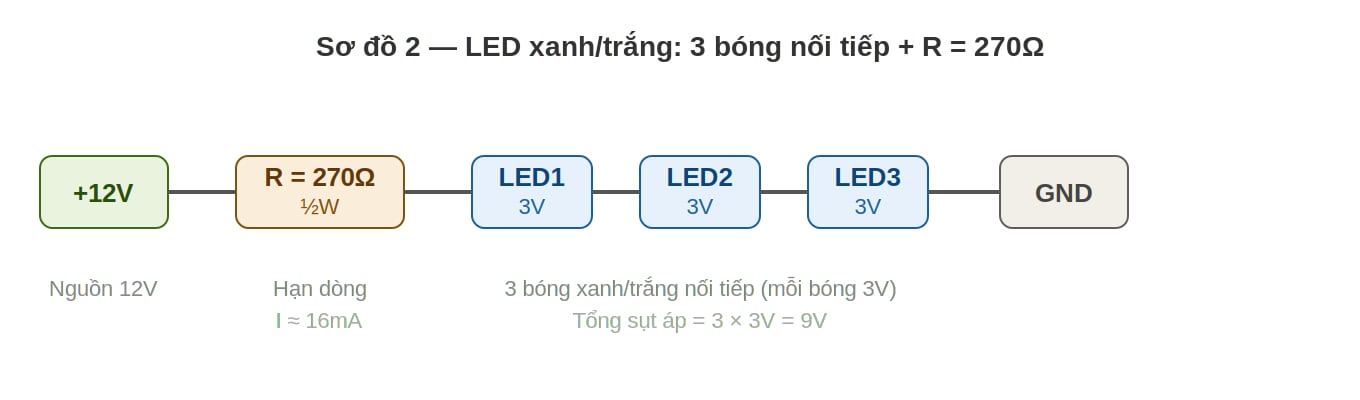

1.1: Thường thường đấu 3 bóng Led nối tiếp và dùng 1 trở hạn dòng
Giá trị lớn R1 = 12V-(Uled*3)/I dòng của LED.
Do 3 bóng là cùng loại nên I tổng = I1 = I2 = I3 .

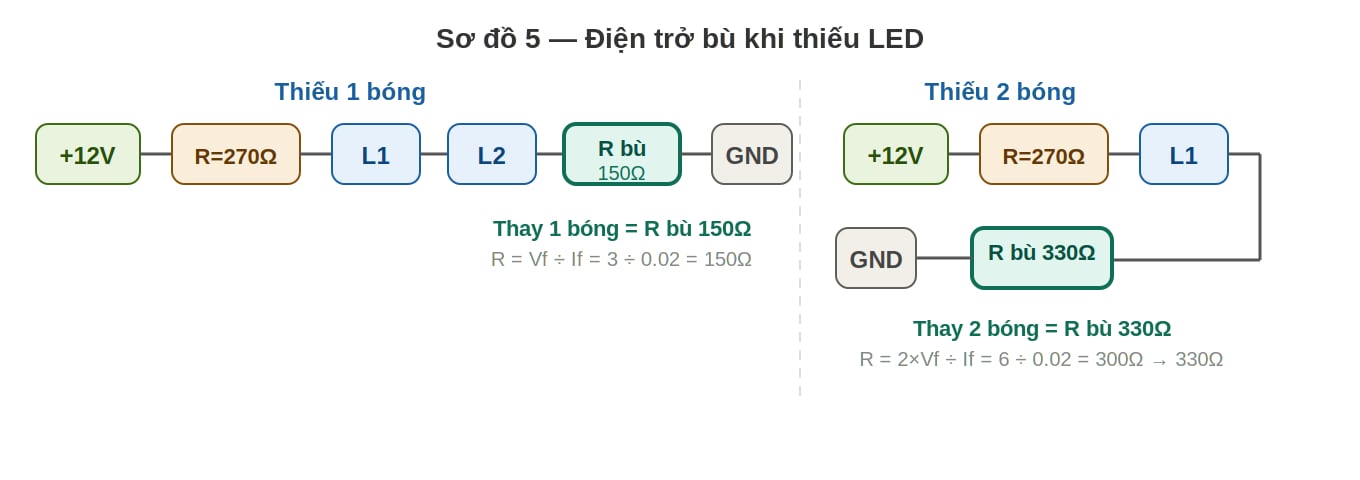

Nếu mạch chỉ có thiếu 1 LED thì ta thêm 1 điện trở R2 nối tiếp với R1:
Giá trị R2 = Uled/Iled
Uled, Iled là giá trị ghi trên LED.
Nếu thiếu 2 LED thì R2=2xUled/Iled đấu vào bảng điều khiển.

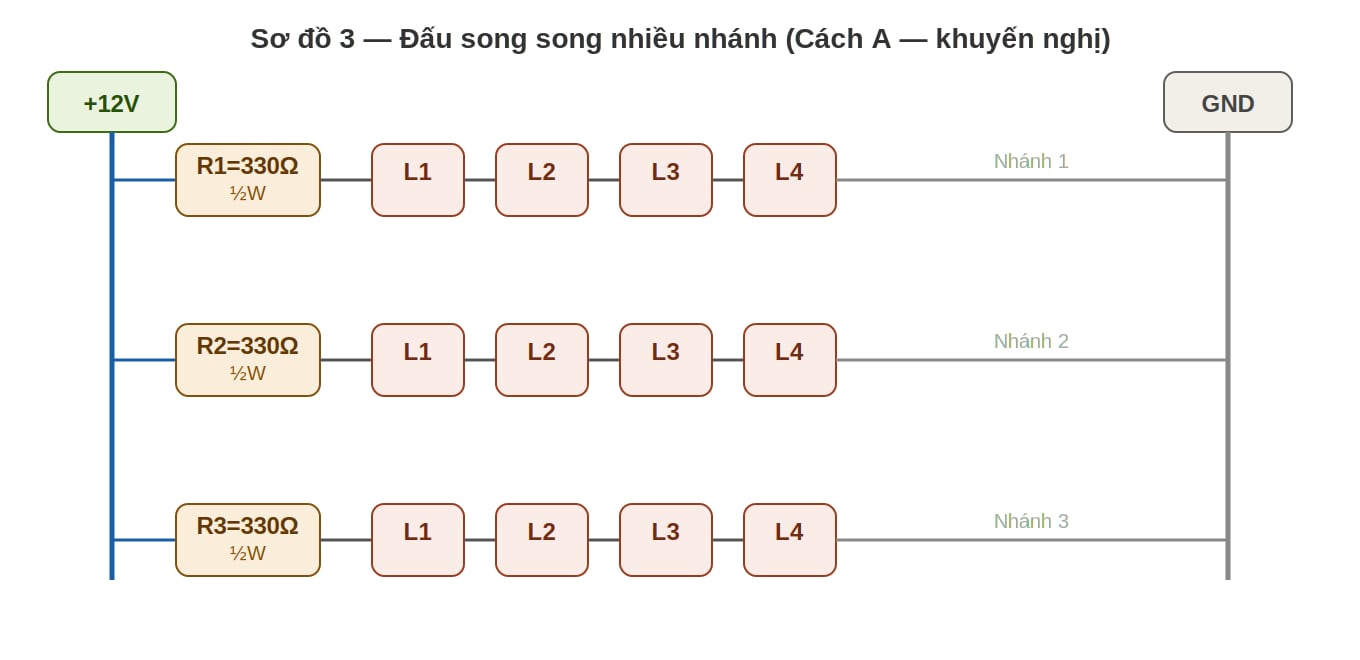

1.2. Đấu song song nhiều nhánh nối tiếp: (Kết hợp song song và nối tiếp)
Cách đấu này rất tiện lợi, chúng ta chỉ cần 1 trở công suất ( Điện trở tổng, trở này thường có kích thước to hơn trở chúng ta hay đấu vào từng nhánh), thay vì mỗi 1 nhánh lại thêm 1 điện trở.

Nếu Ở nhánh nào thiếu LED thì ta lại thêm giá trị điện trở như đấu nối tiếp 3 LED (gọi là trở bù).
Do dùng chung 1 loại LED, nên khi đấu 3 nhánh song song thì giá trị của điện trở giảm đi 1/3 (Đấu N nhánh thì điện trở Rtổng = R1nhánh/Nnhánh). Ví dụ đấu nhánh 3 LED nối tiếp thì cần R hạn dòng là 220Ω. Đấu N nhánh song song với nhau thìgiá trị R=220Ω/Nnhánh.

Công suất trở Nnhánh: P = Nnhánh (12V-3*U1led)*I1led .
– Nếu số nhánh nhiều quá sẽ tạo ra Công suất của trở sẽ cao (Tầm trên 10Watt thì chúng ta sẽ phải đấu // 1 con trở giá trị công suất nữa).
– Đấu song song cùng giá trị thì: Rtổng = R1/2 = R2/2 = Rn/n.
I tổng = I1 + I2 + In.
– Đấu nối tiếp cùng giá trị thì: Itổng = I1/2 = I2/2 = In/n.
R tổng = R1 + R2 + Rn.
Dòng của nguồn cần chọn là : I nguồn = n.I nhánh (n: số nhánh đấu 3 hoặc 5, I của 1 LED (vì các led giông nhau)
B. Với LED có điện áp từ 2.0 – 2,2V (Đỏ, Vàng) ta sẽ đấu 5 LED, cách đấu tương tự như cách đấu 3 LED điện áp 3,0 – 3,4V.

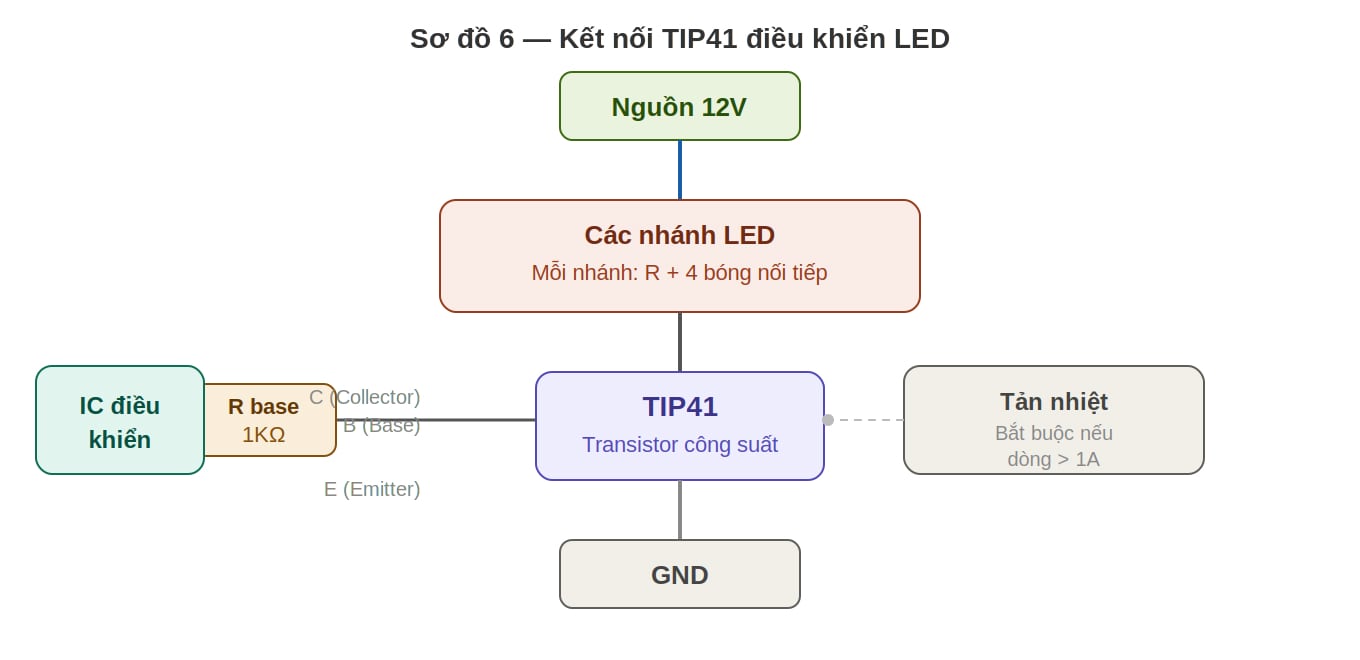

Mạch điều khiển có tín hiệu vào là mức âm, nên sau khi điện áp qua LED, qua trở thì đầu còn lại sẽ vào, các chân (lỗ) trên bảng mạch, hoặc có thể xoắn dây vào tản nhiệt của con típ (thường dùng Tip 41).

=>Như vậy là toàn bộ phần lý thuyết bên trên cho các bạn thấy cách tính điện trở sao cho phù hợp nhất với từng yêu cầu của biển Led khác nhau.

– Sau đây là tổng hợp Các sự cố thường gặp với mạch điều khiển LED:

Vì dòng ra của mạch ĐK dùng tip 41 thường ở mức trung bình. Nên Nếu số LED bạn cần đấu lớn hơn giới hạn của 1 Kênh thì bạn phải tính theo hướng dẫn cách đấu điện trở vào mạch. Bạn có thể sử dụng 2 kênh thành 1 kênh hoặc đấu thêm 1 con TIP song song (Trường hợp này rất ít, vì 1 chữ rất lớn). Hoặc các bạn có thể dùng mạch điều khiển công suất lớn, sẽ cho dòng ra max. Vì mạch này dùng transitor trường.
– Điện áp đầu vào của mạch ĐK thường là 12v.
– Đèn báo hiệu điện áp không vào kiểm tra xem IC ổn áp hoặc nguồn vào.
– Chíp đang chạy mà dừng đột ngột, kiểm tra xem thạch anh hoặc test lại chíp.
– Tất cả LED hiển thị số kênh ra không sáng mà mạch ĐK vẫn có đèn báo nguồn: LED vẫn sáng thì chết TÍP.
– Nếu đấu mạch vào biển LED thấy hiện tượng không chạy hay sụt áp thì kiểm tra lại biển LED xem đấu chạm chập ở đâu…..Và còn rất nhiều các nguyên nhân khác nữa mà mình không liệt kê ra hết được. Trong quá trình làm thực tế các bạn sẽ rút ra được những kinh nghiệm và sẽ có cách đoán bệnh nhanh và chuẩn nhất.

Chúc các bạn thành công
