Tụ điện là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Tụ điện là gì?

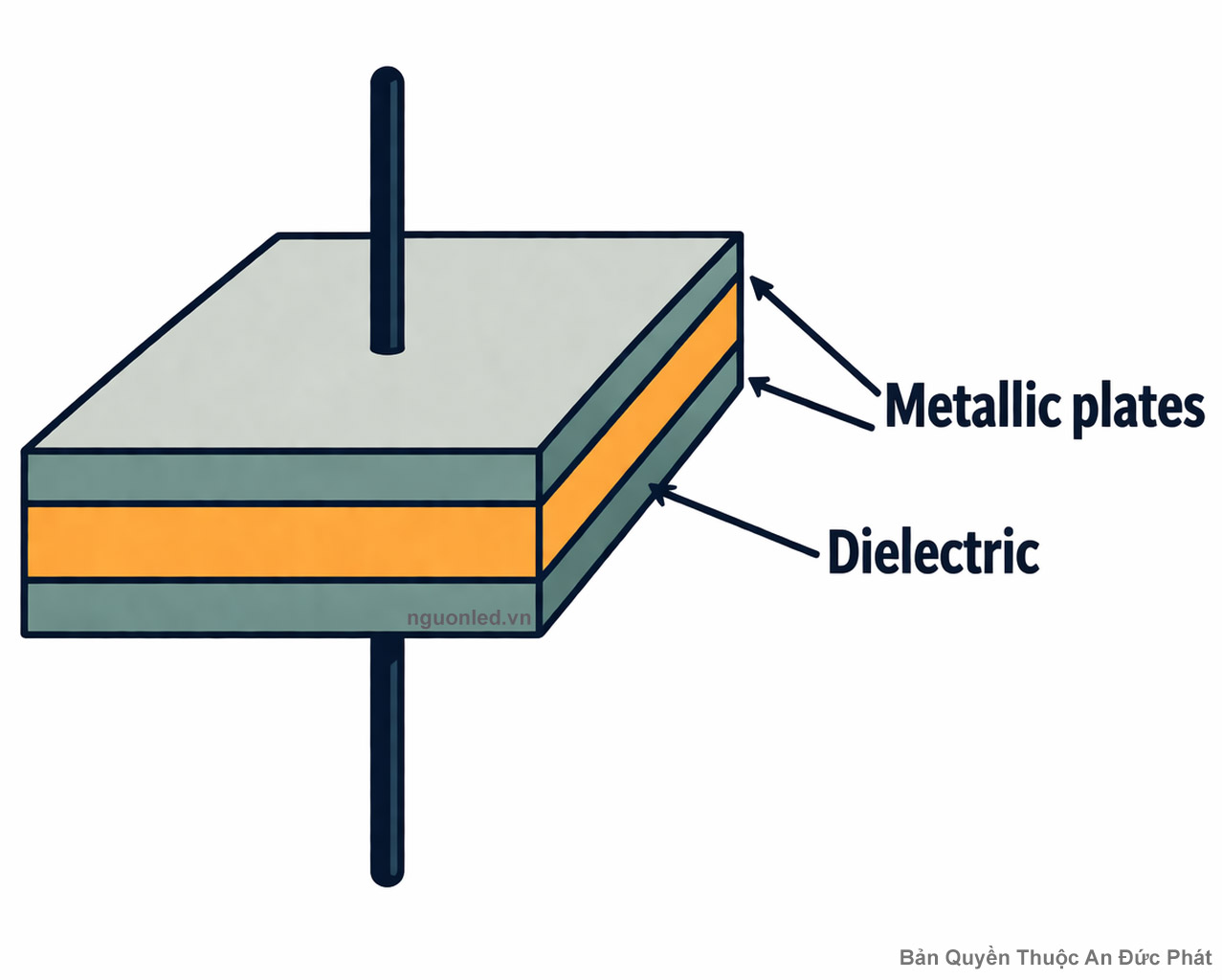

Tụ điện là một linh kiện điện tử có hai cực, dùng để lưu trữ điện tích và năng lượng trong điện trường. Về cấu tạo cơ bản, tụ gồm hai vật dẫn đặt gần nhau và ở giữa là một lớp cách điện gọi là điện môi.

Nói thật đơn giản, bạn có thể hình dung tụ điện giống như một chiếc bình chứa năng lượng điện rất nhỏ. Nó không tạo ra điện như pin, mà chỉ nhận điện, giữ lại trong thời gian ngắn rồi trả ra khi mạch cần. Điểm khác quan trọng là năng lượng của tụ được lưu trong điện trường, còn pin lưu năng lượng nhờ phản ứng hóa học.

Một công thức nền tảng của tụ điện là:

• Q = C × V

Trong đó:

• Q là điện tích
• C là điện dung
• V là điện áp trên tụ

Công thức này cho thấy: điện dung càng lớn thì tụ giữ được càng nhiều điện tích ở cùng một mức điện áp.

Tụ điện hoạt động như thế nào?

Khi mới cấp điện cho tụ

Khi bạn nối một tụ điện vào nguồn, tụ không đầy ngay lập tức. Ban đầu, điện tích bắt đầu dồn lên hai bản cực. Một bên tích điện dương, bên kia tích điện âm. Quá trình này làm điện áp trên tụ tăng dần theo thời gian. Đây chính là quá trình nạp tụ.

Điều rất quan trọng là tụ điện tuân theo quan hệ:

• i = C × dv/dt

Công thức này nghĩa là: dòng điện qua tụ phụ thuộc vào tốc độ thay đổi của điện áp. Điện áp thay đổi càng nhanh thì dòng qua tụ càng lớn. Ngược lại, nếu điện áp không đổi theo thời gian, dòng lý tưởng qua tụ sẽ bằng 0.

Đó là lý do người ta nói tụ điện không cho dòng DC ổn định đi qua, nhưng lại rất hữu ích khi điện áp đang thay đổi, ví dụ như trong mạch lọc nhiễu, ghép tín hiệu hoặc tạo xung.

Một điều người mới rất hay hiểu nhầm

Electron không đi xuyên qua lớp cách điện bên trong tụ như đi qua dây đồng. Điều xảy ra thật sự là điện tích chỉ tích lại ở hai phía của điện môi. Từ bên ngoài nhìn vào mạch, ta vẫn thấy có dòng trong giai đoạn nạp hoặc xả, vì điện tích đang được sắp xếp lại.

Tụ lưu trữ năng lượng như thế nào?

Năng lượng lưu trong tụ được tính theo công thức:

U = 1/2 × C × V²

Điểm quan trọng ở đây là điện áp nằm ở dạng bình phương. Nghĩa là nếu điện áp tăng gấp đôi, năng lượng lưu trong tụ tăng gấp bốn.

Ví dụ, một tụ 1000 µF tức 0,001 F được nạp đến 9 V sẽ lưu năng lượng lý tưởng:

U = 1/2 × 0,001 × 9² = 0,0405 J

Tức khoảng 40,5 mJ. Con số này đủ để làm LED sáng thêm một lúc ngắn sau khi ngắt pin, nhưng không thể thay thế pin để cấp điện lâu dài.

Tụ nạp và xả ra sao?

Khi tụ điện được nối vào nguồn, nó không nạp đầy ngay lập tức. Điện tích sẽ dần tích lại trên hai bản cực, làm điện áp trên tụ tăng lên theo thời gian. Khi ngắt nguồn hoặc nối tụ với tải, tụ sẽ nhả phần năng lượng đã lưu ra ngoài. Quá trình đó gọi là xả tụ.

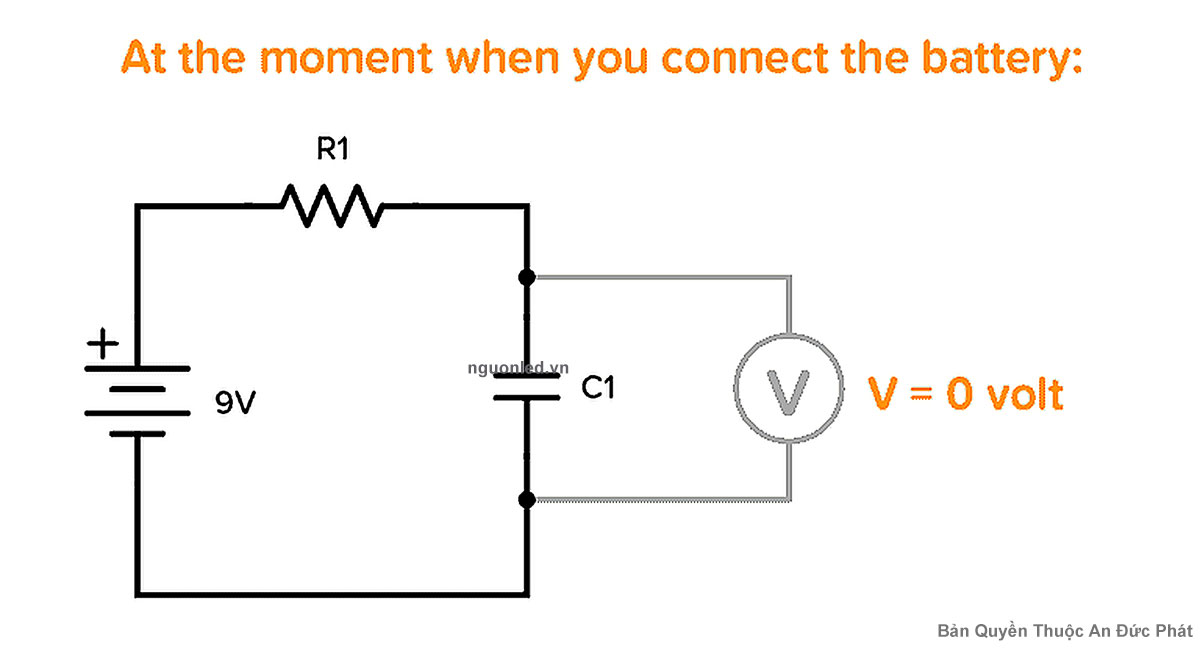

Hình dưới đây minh họa thời điểm vừa mới nối nguồn vào mạch RC.

Lúc này, tụ điện bắt đầu nạp nên trong mạch xuất hiện dòng điện nạp. Tuy nhiên, electron không đi xuyên qua lớp cách điện bên trong tụ như đi qua dây đồng. Điều xảy ra thật sự là điện tích được tích lại trên hai bản cực, ở hai phía của lớp điện môi. Từ bên ngoài nhìn vào mạch, ta vẫn thấy có dòng điện trong giai đoạn tụ đang nạp.

Một điểm rất quan trọng là electron không đi xuyên qua lớp cách điện bên trong tụ như đi qua dây đồng. Khi tụ nạp điện, điện tích chỉ tích lại ở hai bản cực, ở hai phía của lớp điện môi. Vì vậy, từ bên ngoài ta vẫn thấy có dòng điện trong lúc tụ đang nạp hoặc xả, dù electron không đi xuyên qua phần cách điện ở giữa. Chính sự thay đổi cách phân bố điện tích này tạo nên điện trường và giúp tụ lưu trữ năng lượng.

Chính khả năng nạp rồi xả này giúp tụ điện được dùng rất nhiều trong mạch điện tử, nhất là trong các nhiệm vụ như giữ ổn định điện áp, tạo trễ thời gian và lọc nhiễu.

Mạch tụ điện đơn giản là gì?

Mạch tụ điện đơn giản nhất thường gồm một nguồn điện, một điện trở và một tụ điện mắc với nhau. Đây là mô hình cơ bản để người mới bắt đầu hiểu cách tụ điện hoạt động trong thực tế.

Khi cấp nguồn, tụ điện sẽ nạp qua điện trở. Khi ngắt nguồn, tụ sẽ xả phần điện tích đã lưu ra ngoài. Vì có điện trở trong mạch nên quá trình nạp và xả không xảy ra tức thì, mà diễn ra từ từ theo thời gian.

Mạch đơn giản này thường được gọi là mạch RC, vì nó dùng điện trở R và tụ điện C. Đây là một trong những mạch nền tảng nhất trong điện tử, thường được dùng để tạo trễ, làm mềm tín hiệu và minh họa nguyên lý hoạt động của tụ điện.

Điện áp trên tụ điện thay đổi như thế nào?

Nếu bạn sạc một tụ điện từ nguồn 9V, điện áp trên tụ điện cuối cùng sẽ tiến dần đến 9V, nhưng không đạt ngay lập tức.

Tại thời điểm bắt đầu sạc, nếu tụ đang hoàn toàn chưa có điện tích, điện áp trên tụ là 0V.

Sau đó, điện áp trên tụ tăng nhanh lúc đầu, rồi tăng chậm dần khi tiến gần đến điện áp của nguồn.

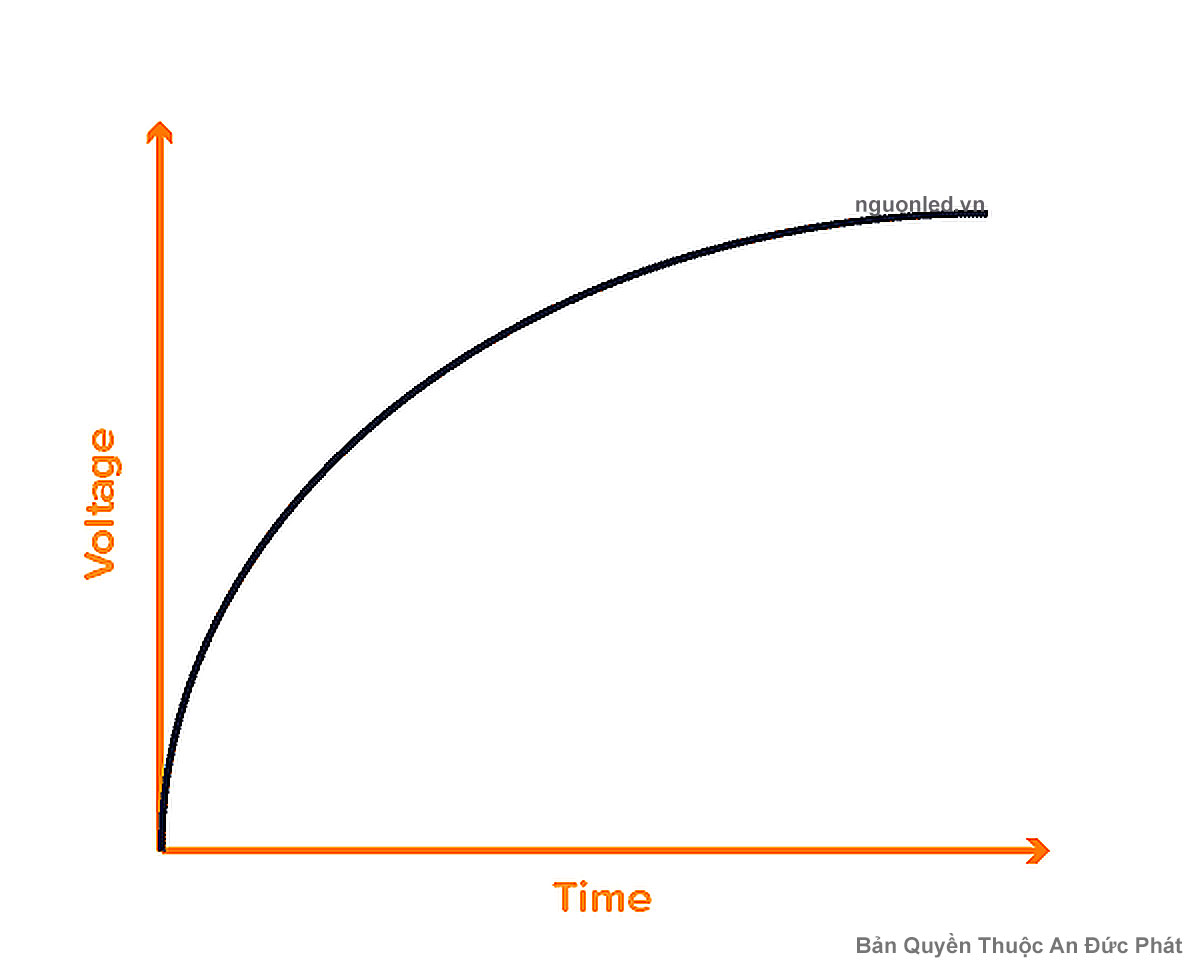

Đồ thị dưới đây cho thấy điện áp trên tụ không tăng theo đường thẳng đều nhau. Lúc mới bắt đầu nạp, điện áp tăng rất nhanh. Càng về sau, tốc độ tăng càng chậm dần khi điện áp trên tụ tiến gần đến điện áp của nguồn.

Vì quá trình tăng điện áp thường diễn ra khá nhanh, nên trong nhiều trường hợp bạn sẽ khó nhìn thấy đúng mức 0V bằng đồng hồ vạn năng khi vừa mới bắt đầu đo. Tuy vậy, về mặt nguyên lý, điện áp ban đầu của một tụ chưa nạp là 0V.

Sau một thời gian đủ lâu, điện áp trên tụ sẽ gần bằng điện áp nguồn. Ví dụ, nếu nguồn là 9V thì điện áp trên tụ sẽ tiến dần đến khoảng 9V. Lúc này, tụ được xem như đã nạp gần đầy trong điều kiện thực tế.

Một điểm rất quan trọng là điện áp trên tụ không thể thay đổi đột ngột. Nó luôn tăng dần khi nạp và giảm dần khi xả. Nếu điện áp trên tụ đổi ngay lập tức, dòng điện cần thiết sẽ phải rất lớn, điều đó không xảy ra trong mạch thực tế. Chính đặc tính này làm cho tụ điện rất hữu ích trong việc làm mượt điện áp, chống sụt áp ngắn và lọc nhiễu trong mạch điện tử.

Hằng số thời gian RC là gì?

Đồ thị dưới đây cho thấy dòng điện nạp trong mạch RC không giữ nguyên, mà giảm dần theo thời gian. Lúc mới bắt đầu nạp, dòng điện lớn nhất. Càng về sau, khi tụ điện tích được nhiều hơn và điện áp trên tụ tăng lên, dòng điện trong mạch càng giảm xuống. Khi tụ gần nạp đầy, dòng điện tiến dần đến gần bằng 0.

Khi tụ nạp hoặc xả qua một điện trở, tốc độ nhanh hay chậm phụ thuộc vào công thức:

τ = R × C

Đây gọi là hằng số thời gian RC. Nếu R càng lớn hoặc C càng lớn thì tụ nạp và xả càng chậm. Trong mạch RC bậc một, sau vài hằng số thời gian, điện áp trên tụ sẽ gần đạt đến giá trị cuối cùng.

Ví dụ:

• R = 1 kΩ
• C = 1000 µF = 0,001 F

Khi đó:

τ = 1000 × 0,001 = 1 giây

Nghĩa là mạch sẽ phản ứng theo thang thời gian khoảng 1 giây. Nói đơn giản, tụ sẽ không nạp và xả tức thì, mà cần một khoảng thời gian ngắn để điện áp thay đổi.

Trong thực tế, sau khoảng 5τ, người ta thường xem tụ đã nạp hoặc xả gần xong. Với ví dụ trên, 5τ tương đương khoảng 5 giây. Đây là lý do mạch RC thường được dùng để tạo trễ, làm mềm tín hiệu hoặc giữ điện áp trong chốc lát.

Đây là một nguyên lý cực kỳ quan trọng. Điện áp trên tụ không thể thay đổi đột ngột. Nếu nó thay đổi tức thì, dòng điện cần thiết sẽ phải rất lớn, điều đó không xảy ra trong mạch thực tế. Chính nhờ đặc tính này mà tụ có thể giúp làm mượt điện áp, chống sụt áp ngắn và lọc xung nhiễu rất tốt.

Vì sao tụ chặn DC nhưng lại cho AC đi qua?

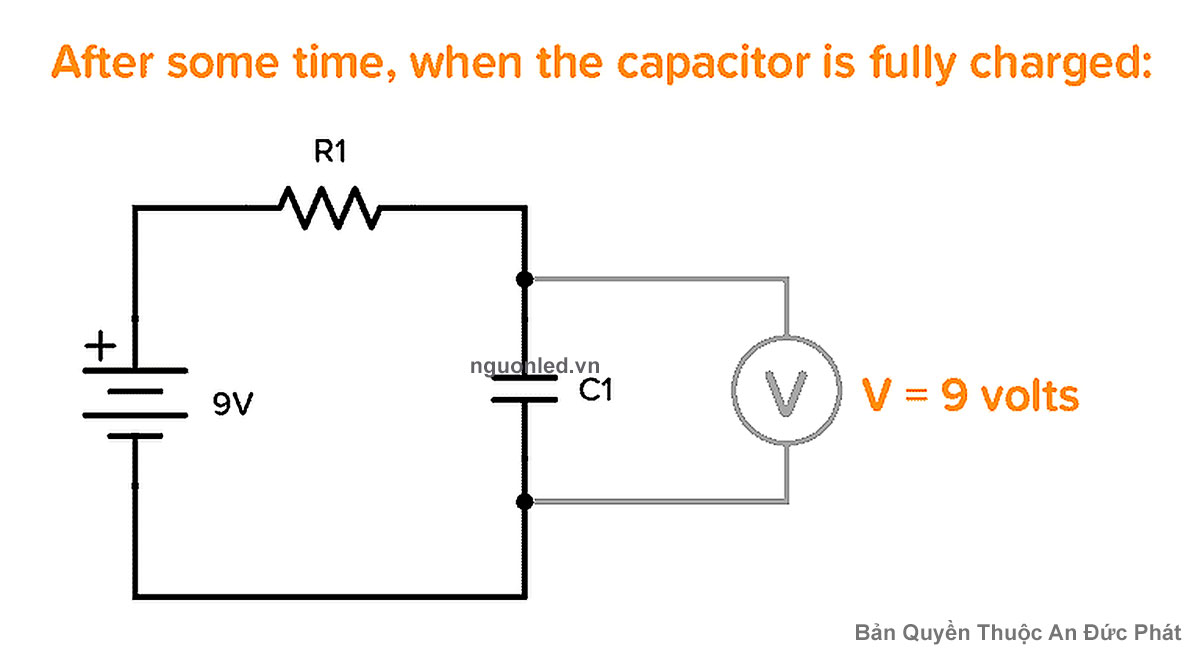

Hình dưới đây minh họa trạng thái sau một thời gian đủ lâu, khi tụ đã nạp gần đầy trong mạch một chiều. Lúc này, điện áp trên tụ gần bằng điện áp nguồn nên dòng điện trong mạch giảm xuống gần bằng 0. Trong mô hình tụ điện lý tưởng, người ta xem như không còn dòng điện chạy qua tụ ở trạng thái ổn định DC.

Với DC ổn định, sau khi tụ nạp xong thì điện áp trên tụ không đổi nữa, nên dòng qua tụ lý tưởng bằng 0. Vì vậy, trong trạng thái ổn định, tụ điện chặn DC.

Nhưng với AC, điện áp luôn thay đổi theo thời gian. Mỗi lần điện áp đổi chiều hoặc tăng giảm, tụ lại nạp và xả liên tục. Vì vậy, xét theo hành vi mạch, tụ cho thành phần AC đi qua.

Mức cản của tụ với tín hiệu AC được mô tả bởi dung kháng:

Xc = 1 / (2πfC)

Trong đó:

• f là tần số
• C là điện dung

Tần số càng cao thì Xc càng nhỏ. Nói cách khác, tụ điện rất hợp để dẫn nhiễu cao tần xuống mass, nên nó được dùng rất nhiều trong mạch lọc nguồn và chống nhiễu.

Những thông số quan trọng khi chọn tụ

Điện dung

Điện dung cho biết tụ chứa được bao nhiêu điện tích ở một mức điện áp nhất định. Đơn vị là farad, nhưng trong điện tử người ta thường gặp pF, nF, µF.

Điện áp định mức

Đây là điện áp tối đa mà tụ được phép làm việc an toàn. Nếu vượt quá mức này, lớp điện môi có thể bị đánh thủng và tụ có thể hỏng.

ESR

ESR là điện trở nối tiếp tương đương của tụ. Trong thực tế, tụ không lý tưởng nên luôn có tổn hao. ESR càng lớn thì tụ càng dễ nóng khi phải chịu dòng gợn lớn. Đây là thông số rất quan trọng trong nguồn xung, mạch DC-DC và các vị trí lọc dòng lớn.

Dòng rò và tuổi thọ

Tụ thực tế luôn có dòng rò nhất định. Với tụ điện phân nhôm, tuổi thọ còn phụ thuộc mạnh vào nhiệt độ, điện áp làm việc và dòng ripple. Đây là lý do một tụ đúng trị số nhưng sai loại vẫn có thể làm nguồn nhanh hỏng sau thời gian dài sử dụng.

Các giá trị điển hình của tụ điện

Khi chọn hoặc đọc một tụ điện, có hai thông số quan trọng nhất cần quan tâm là điện dung và điện áp định mức.

Điện dung là gì?

Điện dung cho biết tụ điện có thể lưu trữ được bao nhiêu điện tích ở một mức điện áp nhất định. Nói đơn giản, điện dung càng lớn thì tụ càng có khả năng tích trữ nhiều năng lượng hơn.

Đơn vị của điện dung là farad, ký hiệu là F. Tuy nhiên, trong thực tế điện tử, 1 farad là giá trị rất lớn. Vì vậy, người ta thường dùng các đơn vị nhỏ hơn như:

• microfarad (µF)
• nanofarad (nF)
• picofarad (pF)

Điện áp định mức là gì?

Điện áp định mức là mức điện áp tối đa mà tụ điện được phép làm việc an toàn. Nếu điện áp đặt lên tụ vượt quá giới hạn này, lớp điện môi bên trong có thể bị hỏng, làm tụ suy giảm chất lượng hoặc hỏng hoàn toàn.

Ví dụ, nếu trong mạch điện áp đặt lên tụ có thể lên tới 12V, thì không nên chọn tụ đúng bằng 12V nếu điều kiện làm việc có thể biến động. Trong thực tế, người ta thường chọn tụ có điện áp định mức cao hơn mức điện áp thực tế để có dư địa an toàn.

Nói ngắn gọn:

• mạch 5V thường có thể dùng tụ 10V, 16V hoặc cao hơn
• mạch 12V thường nên chọn tụ 16V, 25V hoặc cao hơn tùy điều kiện làm việc

Bảng quy đổi các đơn vị điện dung

Đơn vị	Giá trị khoa học	Giá trị đầy đủ
1 F	10^0 F	1 farad
1 µF	10^-6 F	0,000001 F
1 nF	10^-9 F	0,000000001 F
1 pF	10^-12 F	0,000000000001 F

Cách đổi nhanh giữa µF, nF và pF

Đây là phần rất quan trọng vì trong thực tế cùng một giá trị có thể được viết theo nhiều cách khác nhau.

Ví dụ:

• 1 µF = 1000 nF = 1.000.000 pF
• 0,1 µF = 100 nF = 100.000 pF
• 0,01 µF = 10 nF = 10.000 pF
• 0,001 µF = 1 nF = 1000 pF

Vì vậy:

• 100 nF chính là 0,1 µF
• 470 nF chính là 0,47 µF
• 1 nF chính là 1000 pF

Đây là những cách viết tương đương nhau, không phải là các giá trị khác nhau.

Những giá trị tụ điện thường gặp

Trong thực tế, bạn sẽ thường gặp các giá trị như:

• 10 pF, 22 pF, 47 pF, 100 pF trong mạch dao động, RF, mạch cao tần
• 1 nF, 10 nF, 22 nF, 47 nF, 100 nF trong mạch lọc tín hiệu, ghép tín hiệu, chống nhiễu
• 1 µF, 10 µF, 47 µF, 100 µF, 470 µF, 1000 µF, 2200 µF trong lọc nguồn, giữ điện áp, decoupling và nguồn điện

Trong đó, 100 nF là một giá trị cực kỳ phổ biến trong mạch số vì nó thường được dùng làm tụ decoupling đặt gần chân nguồn của IC.

Cách xác định giá trị của tụ điện

Với tụ điện lớn

Trên các tụ điện phân nhôm hoặc tụ kích thước lớn, thông số thường được in khá rõ. Ví dụ:

• 2200 µF 16V
• 470 µF 25V
• 10 µF 50V

Cách đọc rất đơn giản:

số đầu là điện dung
số sau là điện áp định mức

Ví dụ:

2200 µF 16V nghĩa là tụ có điện dung 2200 microfarad và điện áp định mức 16 volt

Với tụ điện nhỏ có mã số

Trên các tụ gốm nhỏ hoặc tụ film nhỏ, bạn thường không thấy in đầy đủ như 0,1 µF hay 100 nF. Thay vào đó là các mã số như:

• 102
• 104
• 223
• 474

Trong các mã này:

• hai số đầu là phần giá trị cơ bản
• số cuối là số lượng số 0 cần thêm vào
• đơn vị mặc định là pF

Ví dụ cách đọc mã tụ điện

• 102

= 10 và thêm 2 số 0
= 1000 pF
= 1 nF

• 104

= 10 và thêm 4 số 0
= 100000 pF
= 100 nF
= 0,1 µF

• 223

= 22 và thêm 3 số 0
= 22000 pF
= 22 nF

• 474

= 47 và thêm 4 số 0
= 470000 pF
= 470 nF
= 0,47 µF

Bảng đọc nhanh mã tụ điện phổ biến

Mã in trên tụ	Giá trị pF	Giá trị nF	Giá trị µF
102	1000 pF	1 nF	0,001 µF
103	10000 pF	10 nF	0,01 µF
104	100000 pF	100 nF	0,1 µF
223	22000 pF	22 nF	0,022 µF
473	47000 pF	47 nF	0,047 µF
474	470000 pF	470 nF	0,47 µF

Dưới đây là mẹo nhớ nhanh cho người mới

Nếu bạn thấy tụ ghi 104, hãy nhớ ngay:

• đơn vị gốc là pF
• 10 cộng thêm 4 số 0
• thành 100000 pF
• tức 100 nF
• cũng chính là 0,1 µF

Đây là một trong những mã gặp nhiều nhất trên tụ gốm nhỏ.

Một lưu ý quan trọng dành cho các bạn

Không nên chỉ nhìn điện dung mà bỏ qua điện áp định mức. Hai tụ cùng ghi 10 µF nhưng một tụ 10V và một tụ 50V không giống nhau về khả năng chịu điện áp. Ngoài ra, trong thực tế còn phải xét thêm loại tụ, nhiệt độ làm việc, độ ổn định và với MLCC còn phải để ý điện dung hiệu dụng khi có điện áp DC bias.

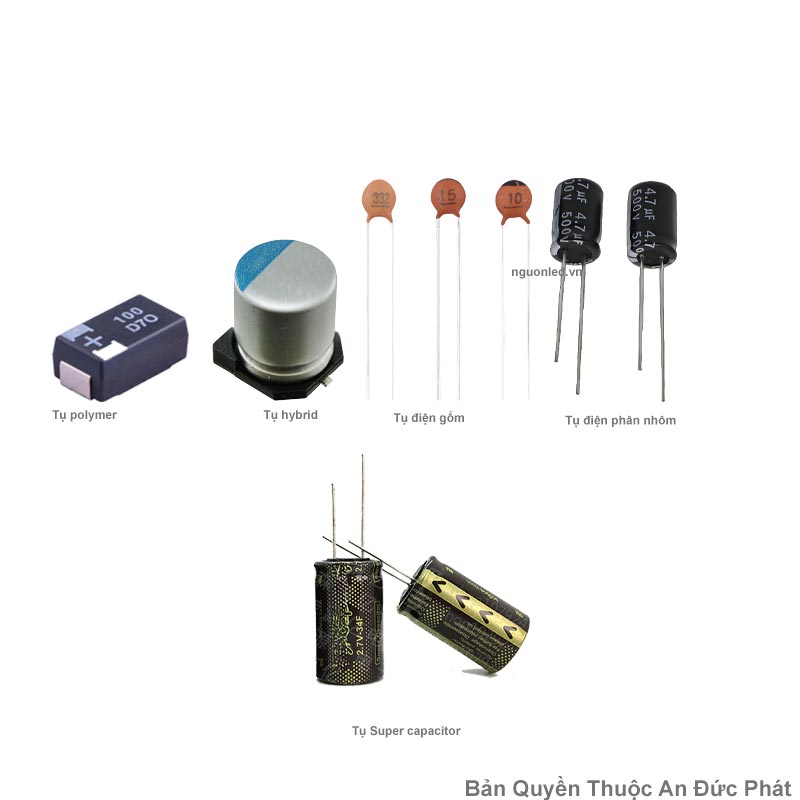

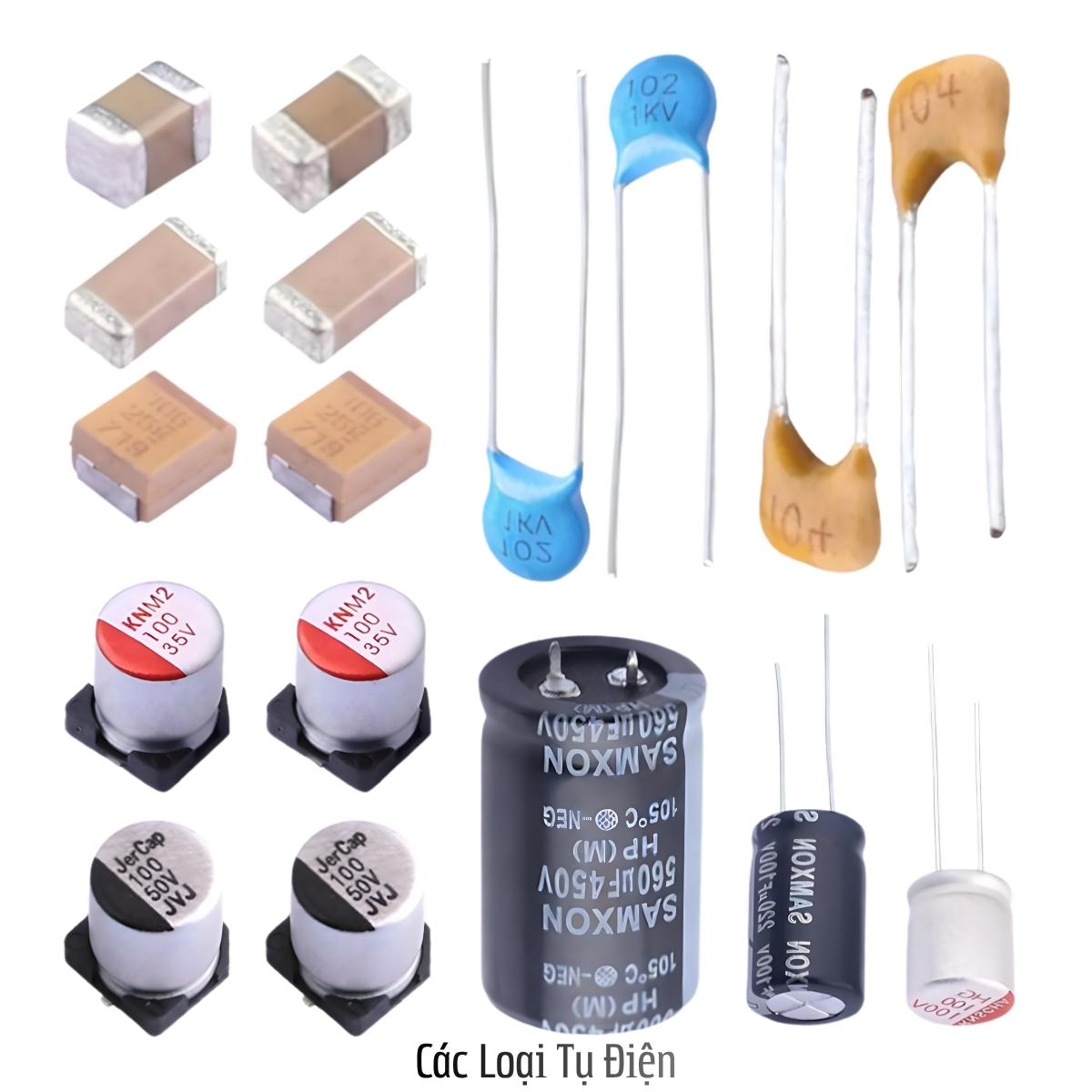

Các loại tụ điện phổ biến hiện nay

Trước khi tìm hiểu từng loại tụ điện cụ thể, người mới bắt đầu nên nắm một điểm rất quan trọng: có loại tụ phân cực và có loại tụ không phân cực. Tụ phân cực phải được lắp đúng chiều, còn tụ không phân cực thì không bắt buộc theo chiều lắp. Đây là cách phân biệt rất cơ bản nhưng cực kỳ quan trọng khi đọc sơ đồ và lắp mạch thực tế. Hình dưới đây minh họa các ký hiệu tụ điện thường gặp, trong đó dấu “+” cho biết cực dương của tụ phân cực.

Từ nền tảng này, chúng ta sẽ đi tiếp vào các loại tụ điện phổ biến hiện nay và cách chúng được dùng trong từng ứng dụng khác nhau.

Tụ gốm MLCC

Đây là loại tụ rất phổ biến trên bo mạch hiện đại vì nhỏ, rẻ và có đặc tính cao tần tốt. Tuy nhiên, không phải MLCC nào cũng giống nhau. Có loại ổn định cao như C0G, và có loại điện dung lớn hơn như X5R, X7R.

C0G và X7R khác nhau thế nào?

C0G ổn định hơn với điện áp và nhiệt độ, phù hợp với mạch cần độ chính xác cao. X5R và X7R cho điện dung lớn hơn trong cùng kích thước, nên rất hay dùng trong lọc nguồn và decoupling, nhưng đổi lại điện dung thực tế có thể giảm khi đặt điện áp DC lên tụ.

Đây là một điểm rất quan trọng trong thiết kế hiện đại: tụ MLCC Class 2 có thể mất đáng kể điện dung hiệu dụng khi làm việc gần điện áp thực tế, nên không thể chỉ nhìn con số ghi trên vỏ hoặc datasheet danh định.

Tụ điện phân nhôm

Tụ điện phân nhôm cho điện dung lớn với chi phí hợp lý, nên thường xuất hiện ở đầu vào và đầu ra bộ nguồn. Đây là loại tụ phân cực, nghĩa là phải lắp đúng chiều.

Loại tụ này phù hợp khi cần điện dung lớn, nhưng nhược điểm là tuổi thọ hữu hạn và nhạy với nhiệt độ hơn MLCC hoặc film. Vì vậy, ở những mạch chạy nóng hoặc hoạt động lâu năm, chọn đúng series tụ quan trọng hơn rất nhiều so với chỉ nhìn mỗi trị số µF.

Tụ polymer và hybrid

Trong những năm gần đây, tụ polymer và hybrid được dùng ngày càng nhiều trong nguồn xung và điện tử công suất vì có ESR thấp hơn và khả năng chịu ripple tốt hơn tụ điện phân truyền thống ở nhiều ứng dụng.

Nếu bạn cần một loại tụ nguồn bền hơn, chịu dòng gợn tốt hơn và có hiệu suất cao hơn trong thiết kế hiện đại, polymer và hybrid là hai lựa chọn rất đáng cân nhắc.

Super capacitor

Supercapacitor phù hợp cho các bài toán lưu điện ngắn hạn, backup bộ nhớ, giữ nguồn tạm thời hoặc hấp thụ xung năng lượng. Chúng có khả năng lưu năng lượng lớn hơn tụ thông thường rất nhiều, nhưng điện áp mỗi cell thường thấp.

Nói ngắn gọn, supercapacitor không thay thế pin trong mọi trường hợp, nhưng lại cực kỳ hữu ích khi cần tích và xả năng lượng nhanh trong thời gian ngắn.

Tụ silicon và các công nghệ mới

Một hướng phát triển mới là silicon capacitor. Loại tụ này có mức thay đổi điện dung theo điện áp DC và nhiệt độ thấp hơn trong nhiều ứng dụng đặc biệt. Điều đó cho thấy việc chọn tụ ngày nay không còn chỉ là chọn bao nhiêu µF, mà là chọn đúng công nghệ tụ cho đúng môi trường làm việc.

Tụ điện được dùng để làm gì trong mạch?

Ổn định nguồn và decoupling

Đây là ứng dụng phổ biến nhất. Khi vi điều khiển hoặc IC số chuyển trạng thái rất nhanh, dòng tiêu thụ thay đổi theo xung. Tụ đặt sát chân nguồn giúp cấp phần năng lượng tức thời đó và giữ điện áp ít bị dao động hơn.

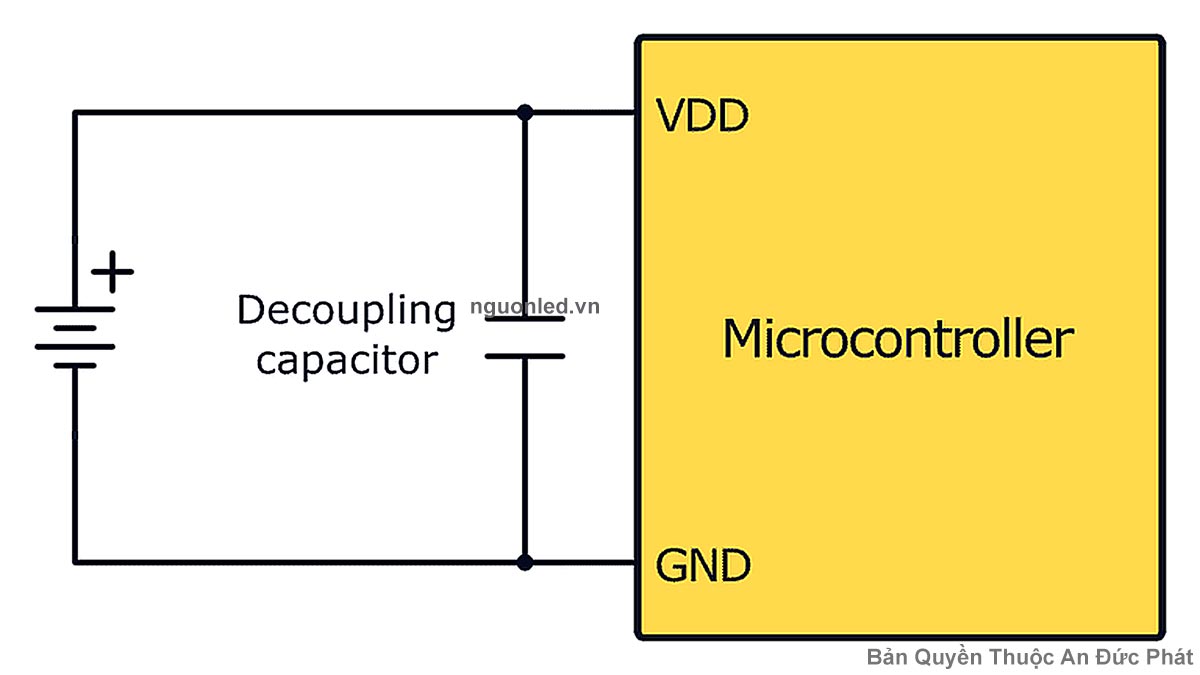

Hình dưới đây minh họa tụ decoupling đặt gần chân VDD và GND của vi điều khiển

Lọc nhiễu và làm mượt điện áp

Trong bộ nguồn, tụ giúp làm giảm gợn sóng điện áp. Trong mạch số, tụ giúp đẩy nhiễu cao tần xuống mass. Đây là lý do hầu như bo mạch nào cũng có tụ lọc nguồn đặt gần IC.

Hình dưới đây minh họa một mạch RC lọc đơn giản. Điện trở R1 mắc nối tiếp với tín hiệu vào, còn tụ C1 nối xuống mass ở đầu ra

Khi tín hiệu thay đổi quá nhanh hoặc chứa nhiều thành phần nhiễu cao tần, tụ điện sẽ dẫn các thành phần đó xuống mass, giúp tín hiệu đầu ra mượt và ổn định hơn. Đây là nguyên lý cơ bản của mạch lọc RC trong rất nhiều ứng dụng điện tử.

Tạo trễ thời gian

Mạch RC dùng tụ và điện trở để tạo ra quá trình tăng giảm điện áp có kiểm soát theo thời gian. Ứng dụng là mạch reset, mạch delay, mạch tạo xung hoặc mạch timing cơ bản.

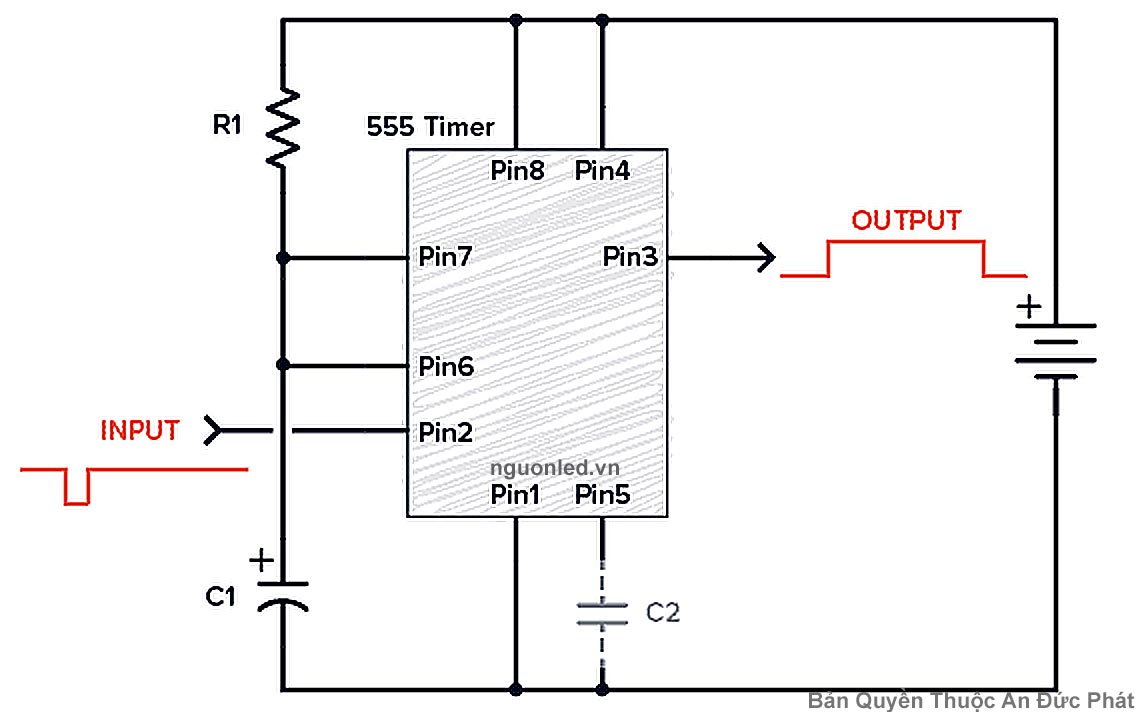

Hình dưới đây là một ví dụ thực tế về ứng dụng của tụ điện trong mạch tạo xung dùng IC 555

Trong mạch này, tụ điện kết hợp với điện trở để tạo ra khoảng thời gian trễ hoặc độ rộng xung ở đầu ra. Đây là một trong những ứng dụng rất phổ biến của tụ điện trong các mạch định thời và tạo dao động.

Ví dụ mạch RC điều khiển LED

Hình dưới đây là một ví dụ đơn giản về mạch RC tạo trễ

Trong mạch này, tụ điện C1 nạp và xả qua điện trở R1, làm điện áp ở đầu vào thay đổi theo thời gian. Sự thay đổi đó quyết định thời điểm đầu ra đổi trạng thái, từ đó điều khiển LED sáng hoặc tắt sau một khoảng trễ nhất định. Đây là cách tụ điện được dùng để tạo thời gian trong nhiều mạch điện tử cơ bản.

Ghép tín hiệu AC

Vì tụ chặn DC nhưng cho phần biến thiên đi qua, nó thường được dùng để ghép tín hiệu giữa các tầng khuếch đại mà không làm thay đổi mức DC của tầng sau.

Những hiểu lầm rất thường gặp về tụ điện

“Tụ điện giống pin mini”

Cách nói này chỉ đúng ở mức ví dụ nhập môn. Tụ có thể nạp rồi xả, nhưng nó không tạo điện nhờ phản ứng hóa học như pin. Nó chỉ lưu năng lượng trong điện trường và thường xả rất nhanh.

“Cùng µF thì tụ nào cũng như nhau”

Điều này không đúng. Hai tụ cùng điện dung danh định nhưng khác công nghệ có thể khác rất xa về ESR, dòng rò, độ ổn định nhiệt, điện áp làm việc, DC bias, ripple current và tuổi thọ.

“Cứ chọn tụ to hơn là tốt hơn”

Không hẳn. Chọn tụ lớn hơn đôi khi giúp tăng khả năng giữ điện áp, nhưng cũng có thể làm tăng dòng nạp ban đầu, tăng kích thước, tăng chi phí và không giải quyết đúng vấn đề nếu công nghệ tụ không phù hợp.

Cách chọn tụ điện đúng cho người mới

1. Xác định tụ dùng để làm gì

Trước tiên, hãy trả lời: tụ này dùng để lọc nguồn, decoupling, tạo trễ, ghép tín hiệu hay giữ nguồn tạm thời. Mỗi mục đích phù hợp với một nhóm tụ khác nhau.

2. Chọn điện áp định mức có dư địa an toàn

Đừng chọn sát nút. Điện áp làm việc thực tế phải nằm trong giới hạn an toàn của tụ.

3. Không chỉ nhìn điện dung danh định

Nếu dùng MLCC X5R hoặc X7R, hãy kiểm tra điện dung hiệu dụng ở điện áp làm việc thực tế, vì con số danh định có thể giảm rõ rệt khi có DC bias.

4. Với nguồn xung, phải để ý ESR và ripple current

Một tụ có µF đúng nhưng ESR cao hoặc ripple current không đủ vẫn có thể nóng và hỏng sớm.

5. Để ý tuổi thọ và nhiệt độ

Mạch chạy nóng, kín, hoặc làm việc liên tục nhiều năm thì nên chọn tụ có thông số tuổi thọ và nhiệt độ phù hợp.

Qua những gì phân tích trên

Tụ điện là một trong những linh kiện quan trọng nhất trong điện tử. Nó không chỉ đơn giản là một cục chứa điện, mà là linh kiện giúp mạch ổn định hơn, sạch hơn, bền hơn và hoạt động đúng hơn.

Muốn hiểu tụ điện thật sự, bạn chỉ cần nhớ bốn ý cốt lõi:

• Q = C × V
• i = C × dv/dt
• U = 1/2 × C × V²
• τ = R × C

Khi đã nắm bốn ý này, bạn sẽ hiểu vì sao tụ có thể nạp, xả, lọc nhiễu, tạo trễ, ghép tín hiệu và giữ nguồn ngắn hạn. Còn khi bước sang thiết kế thực tế, hãy nhớ thêm các yếu tố như DC bias, ESR, ripple current, nhiệt độ và tuổi thọ. Đó mới là lúc bạn chọn tụ đúng như một kỹ sư điện tử thật sự.

Câu hỏi thường gặp

Tụ điện có giữ điện mãi mãi không?

Không. Tụ sẽ tự xả dần theo thời gian do dòng rò và do mạch xung quanh tiêu thụ năng lượng.

Tại sao tụ điện giúp lọc nhiễu?

Vì tụ có dung kháng nhỏ hơn ở tần số cao, nên nó có xu hướng dẫn thành phần nhiễu cao tần xuống mass, giúp nguồn sạch hơn.

Tại sao cùng là 10 µF nhưng tụ này dùng tốt còn tụ kia thì không?

Vì điện dung danh định chỉ là một phần. Công nghệ tụ, ESR, điện áp làm việc, nhiệt độ, DC bias và ripple current đều ảnh hưởng đến hiệu quả thực tế.

Tụ gốm X7R có luôn tốt hơn tụ điện phân không?

Không. X7R phù hợp cho lọc cao tần và decoupling gần IC, còn tụ điện phân, polymer hoặc hybrid có thể phù hợp hơn trong các mạch nguồn cần điện dung lớn hoặc chịu ripple.

Có nên thay tụ điện phân bằng MLCC cùng trị số không?

Không nên thay máy móc chỉ vì cùng số µF. Cần xem điện áp, ESR, DC bias, kích thước, ripple current và mục đích của vị trí đó trong mạch.
