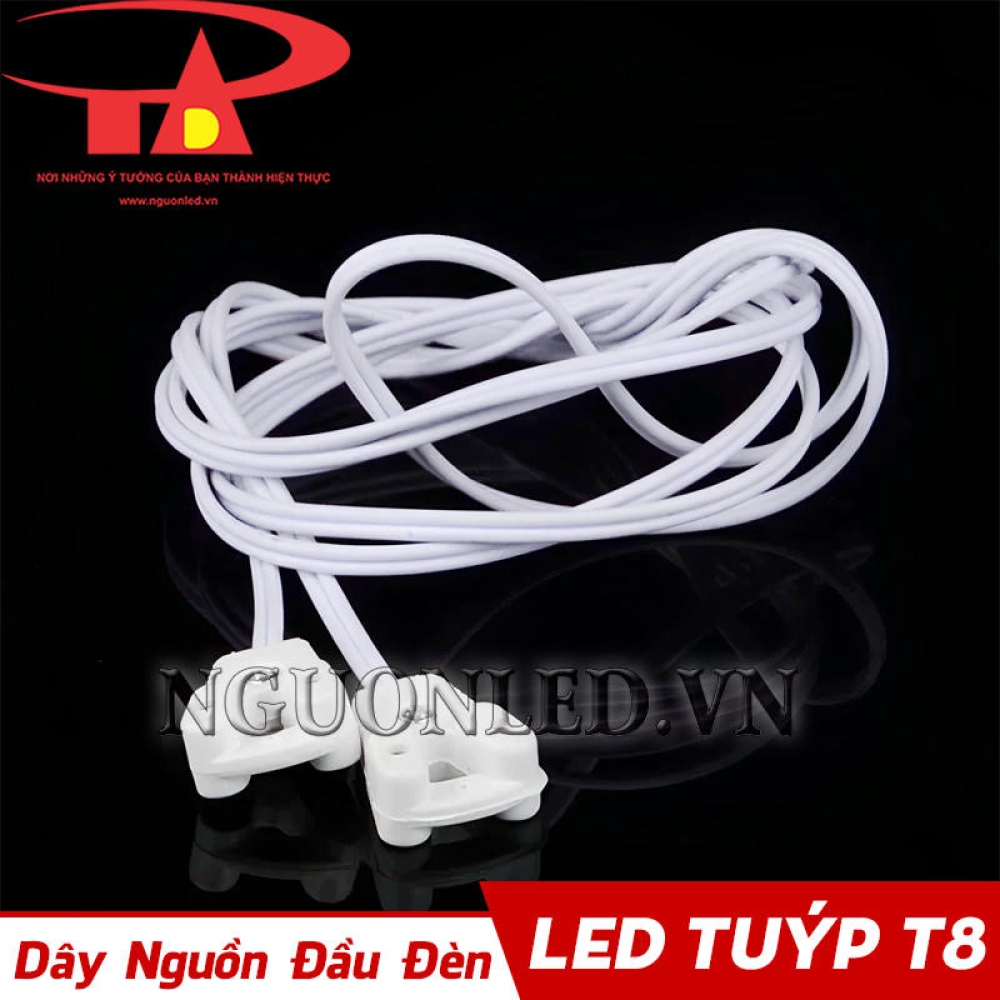

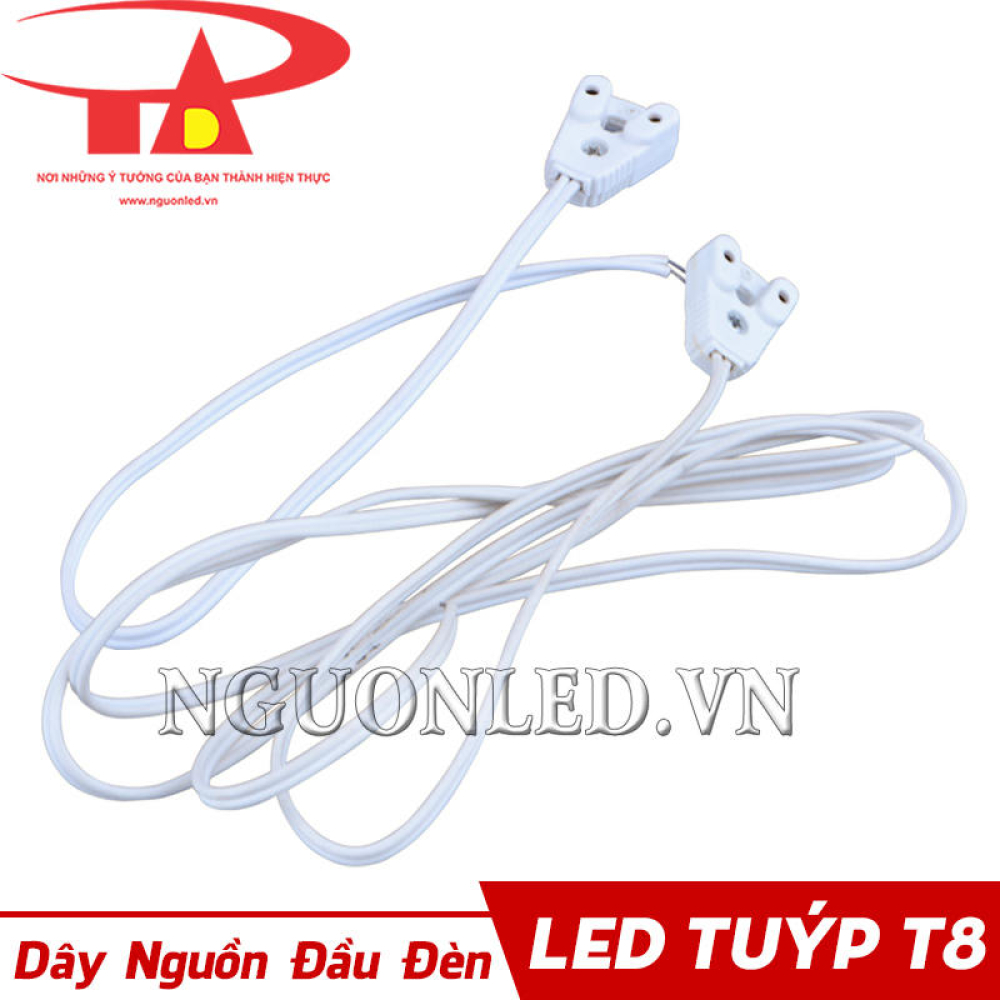

Dây nguồn đầu đèn LED tuýp T8

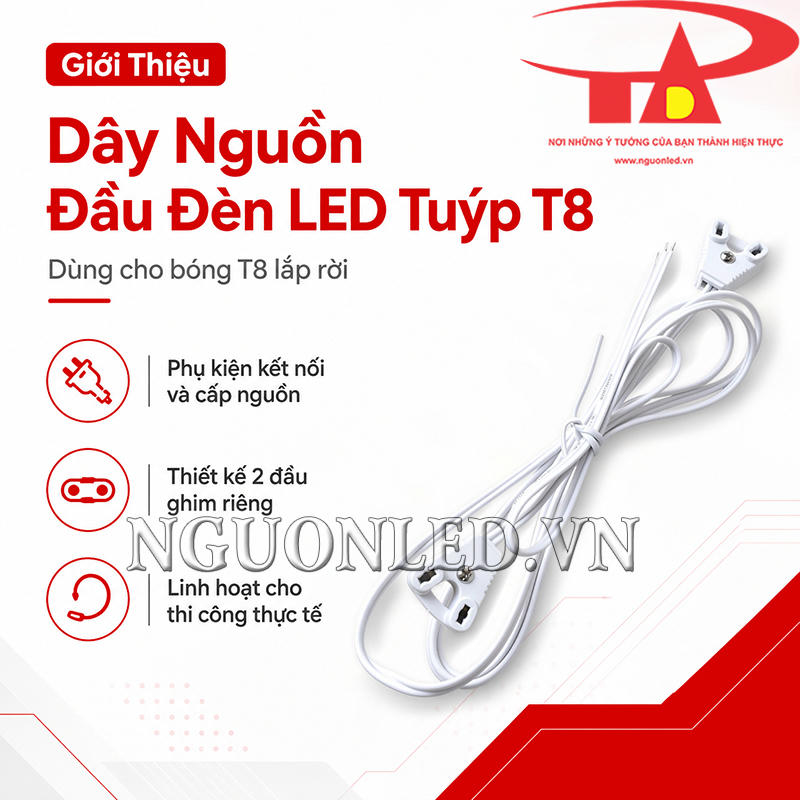

Giới Thiệu Dây Nguồn Đầu Đèn LED Tuýp T8

• Dây nguồn đầu đèn LED tuýp T8 thuộc nhóm phụ kiện kết nối và cấp nguồn cho bóng LED T8, với hai đầu ghim đặt ở hai phía của bóng và được liên kết bằng phần dây rời. Cấu trúc này tập trung phần kết nối ngay tại đầu bóng, trong khi đường dây có thể đi theo kết cấu lắp đặt thay vì tạo thành một bộ đèn liền khối.

• Kiểu bố trí rời phù hợp với những hệ thống đã có sẵn bộ phận giữ bóng hoặc cần đặt từng bóng T8 linh hoạt cho thi công thực tế. Người dùng có thể tổ chức vị trí bóng theo kết cấu thực tế của công trình, phù hợp với nhóm nhu cầu cần sử dụng bóng T8 độc lập và chủ động hơn về cách sắp xếp nguồn sáng.

Thông Số Kỹ Thuật Của Dây Nguồn Đầu Đèn LED Tuýp T8

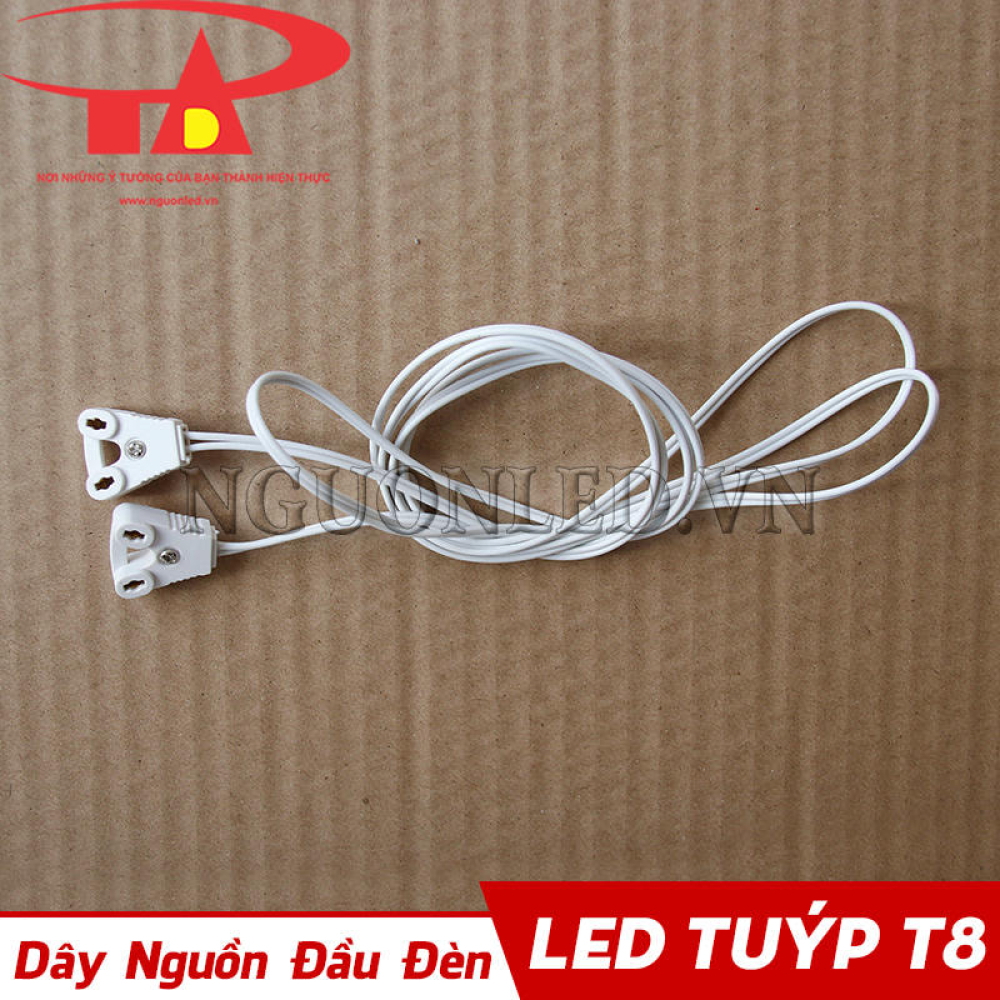

• Tên sản phẩm: Dây nguồn đầu đèn LED tuýp T8
• Thương hiệu: An Đức Phát
• Mã sản phẩm: Dây nguồn bóng LED T8 - ADP
• Số lượng bóng lắp: 1 bóng
• Loại bóng phù hợp: Bóng đèn LED tuýp T8
• Chuẩn chân ghim: G13
• Cơ chế cấp điện: Cấp điện vào đầu nối dây
• Chiều dài:
  • Phần dây giữa 2 đầu ghim: 130cm
  • Phần dây nối nguồn: 18cm
• Kích thước đầu ghim: Cao 1cm x dài 2.5cm x khoảng cách 2 chân đồng 1.2cm
• Chất liệu: Vỏ dây nhựa, lõi đồng dẫn điện
• Màu sắc: Màu vỏ trắng, đầu ghim màu trắng
• Môi trường sử dụng: Dùng ở nơi khô ráo, không tiếp xúc với nước.

Đóng gói bao gồm: 1 x Dây nối đầu bóng LED tuýp T8 (Không kèm theo bóng đèn)

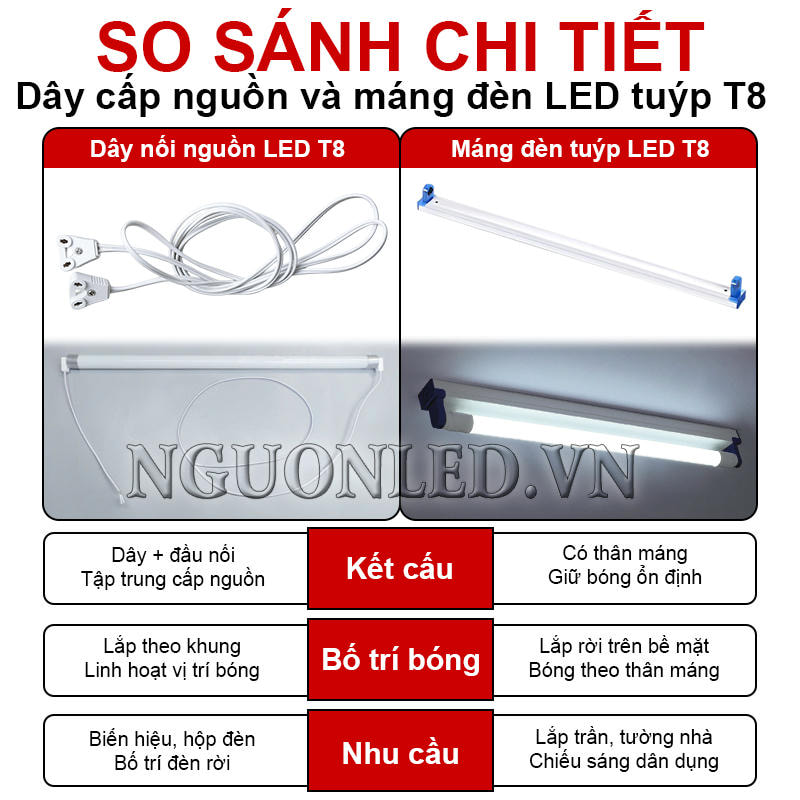

So Sánh Chi Tiết Dây Cấp Nguồn Và Máng Đèn LED Tuýp T8

Dây cấp nguồn và máng đèn LED tuýp T8 đều được dùng cấp điện cho bóng T8, nhưng đảm nhiệm vai trò khác nhau trong kết cấu lắp đặt. Dây nguồn rời tập trung vào việc tạo điểm kết nối và đưa nguồn tới bóng, còn máng đèn LED T8 kết hợp phần kết nối điện với một thân cố định dùng để giữ bóng tại vị trí lắp.

Kết cấu và công dụng

• Dây cấp nguồn gồm phần dây dẫn và các đầu kết nối với bóng, không có một thân máng chạy dọc theo chiều dài tuýp. Cấu hình này để phần giữ bóng được đảm nhiệm bởi khung hoặc kết cấu riêng của hệ thống, trong khi bộ dây tập trung vào chức năng kết nối nguồn.
• Máng đèn T8 có thêm thân máng làm nền lắp cho bóng. Khi được cố định lên bề mặt, thân máng vừa tạo vị trí đặt bóng vừa bố trí phần kết nối điện trong cùng một cụm, phù hợp với hệ thống đèn LED cần giữ vị trí ổn định sau khi thi công.

Cách bố trí bóng

• Với dây cấp nguồn rời, vị trí của bóng được xác định theo phần khung hoặc bộ phận giữ đã có trong công trình. Đường dây có thể đi theo kết cấu đó, còn khoảng cách và hướng đặt các bóng được tổ chức theo layout của hệ lắp.
• Ở máng T8, vị trí bóng đi theo chính thân máng. Sau khi máng được cố định, bóng nằm trên trục của bộ máng và hình thành một cụm chiếu sáng có vị trí tương đối rõ ràng trên tường, trần hoặc bề mặt lắp đặt.

Nhu cầu sử dụng

• Dây cấp nguồn thường phù hợp hơn với những hệ đã có kết cấu giữ bóng riêng, đặc biệt trong biển hiệu và hộp đèn quảng cáo, nơi các tuýp T8 được sắp thành từng tuyến phía sau bề mặt cần chiếu sáng. Điểm mạnh của dây cấp nguồn nằm ở cấu hình rời: Bộ dây tập trung vào việc kết nối bóng trong những hệ thống đã có sẵn phần giữ tuýp. Cách tổ chức này phù hợp với các công trình cần sắp xếp nhiều bóng theo khung hoặc khoang riêng mà không cần thêm một thân máng cho từng bóng
• Máng đèn T8 thiên về các hệ chiếu sáng dân dụng hoặc thương mại cố định, nơi người dùng cần một bộ phận vừa giữ bóng vừa tạo vị trí lắp hoàn chỉnh trên bề mặt. Cách triển khai này thường gặp ở những khu vực cần bố trí đèn thành các điểm hoặc tuyến cố định theo mặt bằng chiếu sáng. Khi thân máng đã được cố định, bóng có một vị trí lắp rõ ràng và có thể được thay thế trong cùng kết cấu mà không phải bố trí lại toàn bộ điểm giữ đèn.

Tính Năng Của Dây Cấp Nguồn Đầu Đèn LED Tuýp T8

Từ hình thức cơ bản, có thể nhìn rõ hơn cách từng chi tiết cấu tạo được thể hiện trực tiếp trên bộ dây, từ phần đầu ghim đến lớp vỏ và lõi dẫn điện. Đây cũng là cơ sở để nhận diện cách các bộ phận kết nối với bóng T8 và sắp xếp theo kết cấu lắp đặt thực tế.

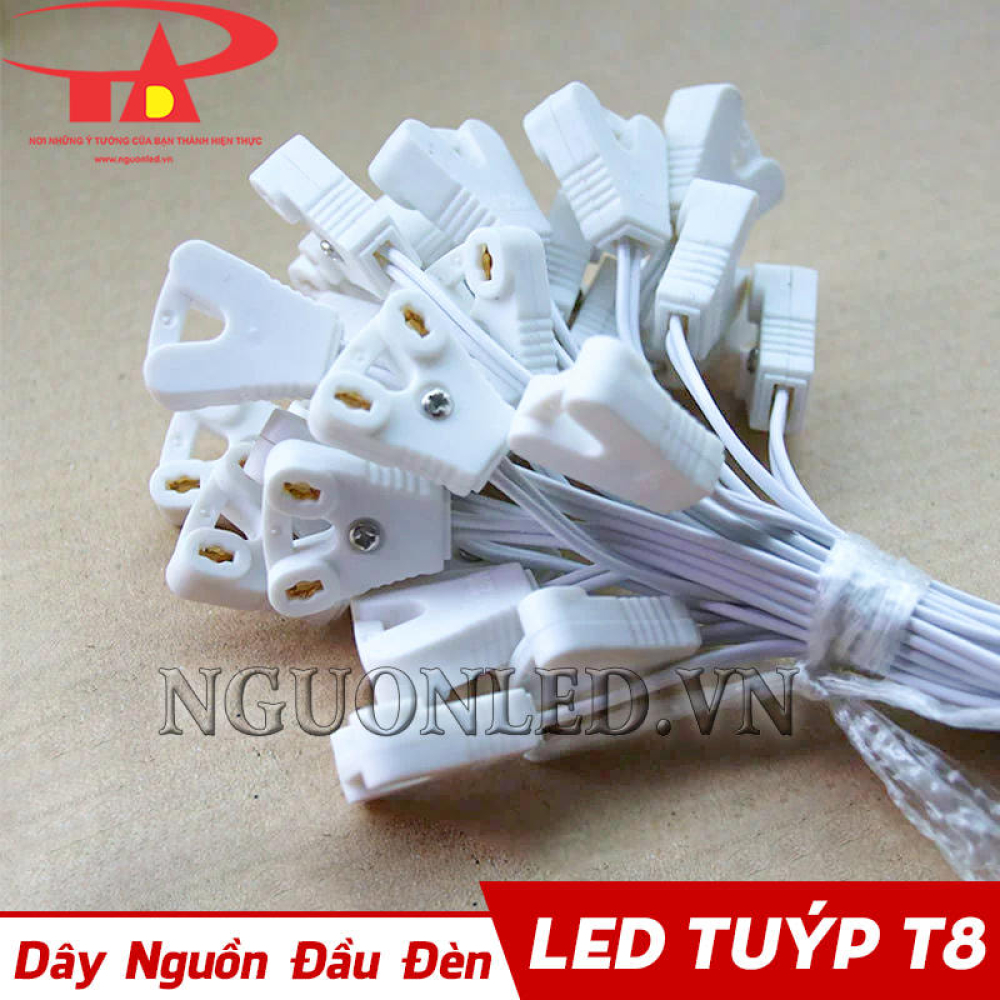

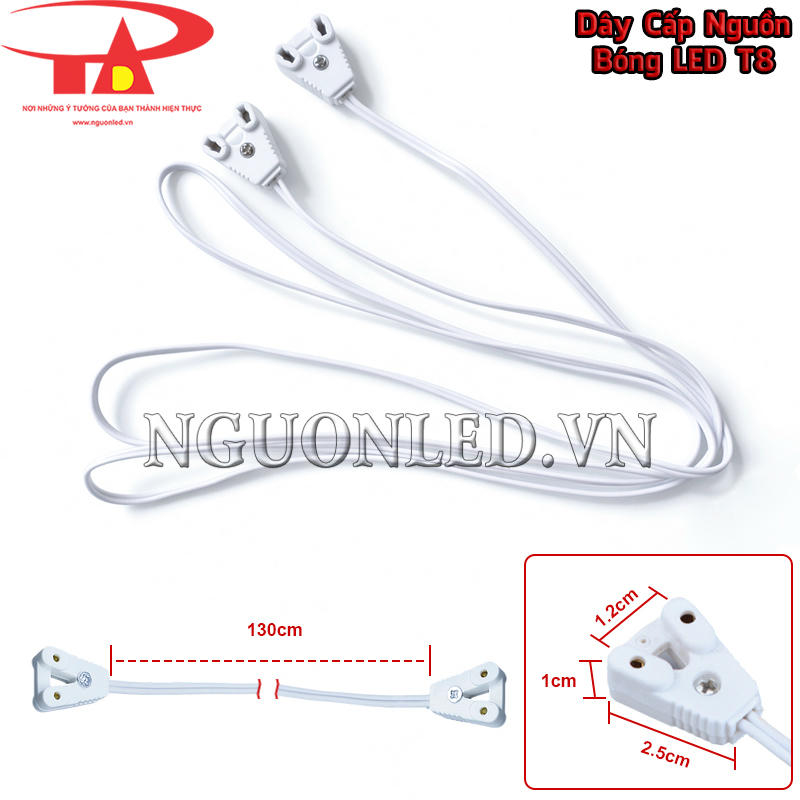

Đầu ghim gọn theo kích thước chân bóng T8

• Đầu ghim với kích thước vừa phải gồm chiều cao 1cm và chiều dài 2.5cm, phần kích thước này giữ tiết diện tập trung ngay tại khu vực kết nối với chân bóng T8. Khi được gắn vào bóng, mỗi đầu nằm sát phần cuối của ống tuýp mà không quá cồng kềnh hoặc tạo thành một chi tiết lớn dọc theo thân đèn.

• Nhìn trên tổng thể sau khi gắn, phần đầu nối chỉ chiếm thêm 1 tí không gian nhỏ ở hai phía của bóng và vẫn tách biệt với thân tuýp. Khu vực kết nối vì vậy giữ hình thái gọn quanh phần chân bóng với chiều dài dây nối 130cm, không tạo thành một cụm lớn chạy dọc theo thân đèn.

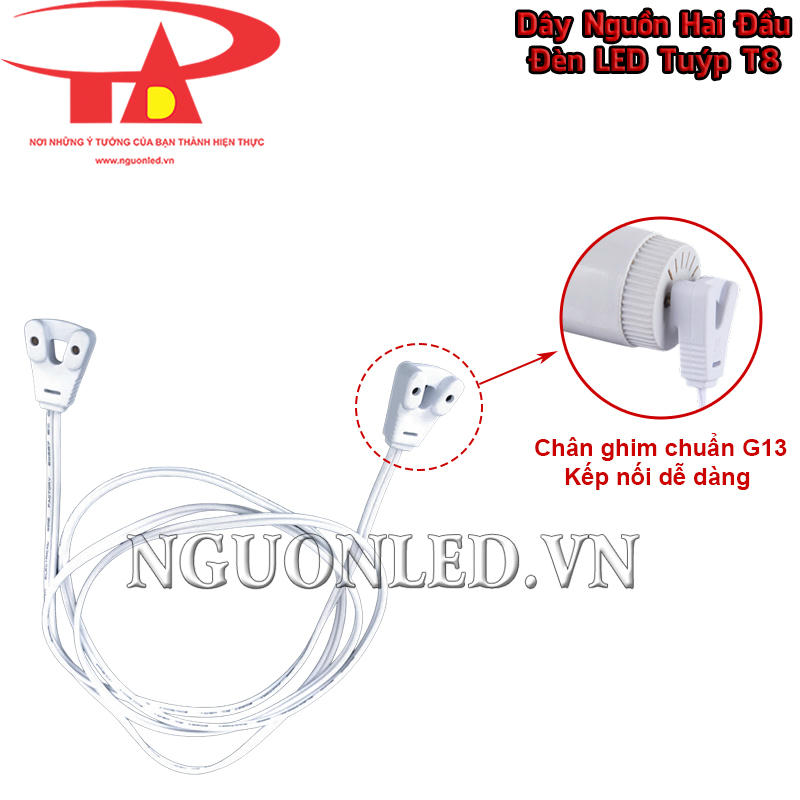

Chuẩn chân ghim G13 thuận tiện khi lắp và thay bóng

• Trong quá trình gắn bóng, hai chân ở đầu tuýp kết nối vào đúng các vị trí tiếp nhận tương ứng trên đầu ghim. Dây nối này sử dụng phần đầu với chuẩn chân ghim G13, giúp đưa điểm kết nối tập trung đúng tại khu vực chân bóng thay vì phải xử lý theo cách khác.

• Khi cần đổi sang bóng T8 khác mà vẫn dùng cùng loại chân ghim tương thích, phần kết nối được xử lý ngay tại hai đầu: Chân bóng được tách khỏi đầu ghim và bóng mới được gắn lại vào cùng vị trí tiếp xúc. Đây là đặc tính trực tiếp khi sử dụng kiểu đầu ghim G13 đi kèm theo dây, giữ thao tác nhanh gọn và đơn giản cho phần dây nguồn.

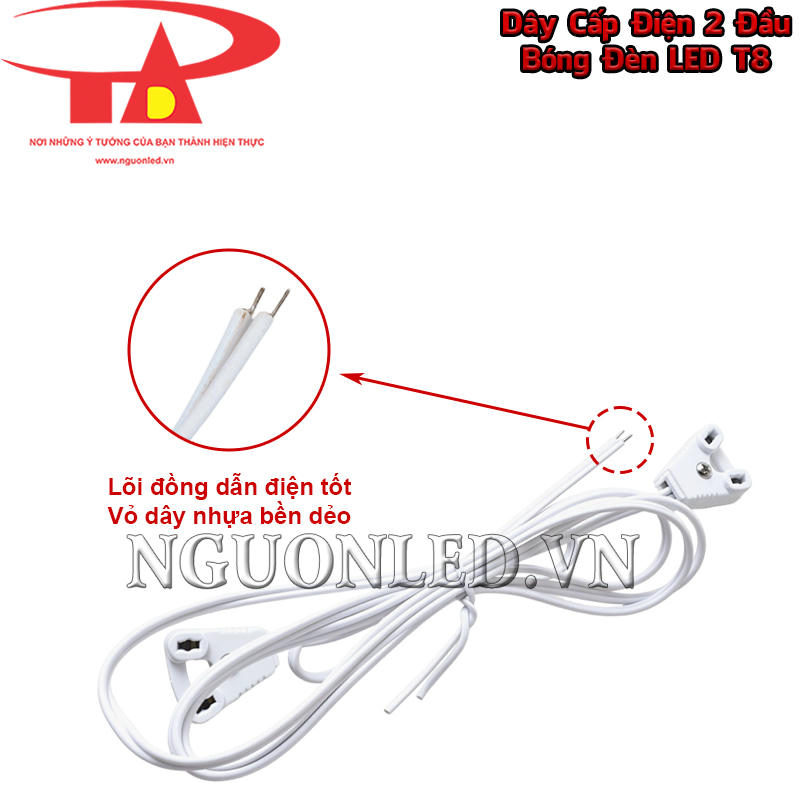

Vỏ dây nhựa kết hợp lõi đồng dẫn điện

• Lõi dây bằng đồng đảm nhiệm phần dẫn dòng điện qua dây tới bóng LED T8 khi hệ thống hoạt động. Đặc tính dẫn điện của vật liệu đồng phù hợp với vai trò truyền điện trong bộ dây, giúp hình thành đường dẫn điện liên tục giữa nguồn và các điểm kết nối so với các loại lõi dây khác.

• Bao quanh lõi đồng là lớp vỏ nhựa màu trắng, vừa tạo hình hoàn chỉnh cho dây vừa che phủ phần dẫn điện bên trong. Lớp vỏ này giúp bảo vệ lõi dây trước những va chạm và cọ xát thông thường trong quá trình bố trí dây, đồng thời hạn chế phần dẫn điện tiếp xúc trực tiếp với bên ngoài khi sử dụng. Sự kết hợp giữa lõi đồng và vỏ nhựa vì vậy tạo thành cấu trúc dây có chức năng dẫn điện rõ ràng ở bên trong và lớp bao bảo vệ ở phía ngoài.

Ưu Điểm Khi Sử Dụng Dây Cấp Nguồn Cho Bóng LED T8

Khi chuyển từ cấu tạo của bộ dây sang quá trình sử dụng thực tế, giá trị chính nằm ở cách nguồn điện được đưa tới bóng và khả năng lựa chọn bóng theo nhu cầu chiếu sáng. Kiểu kết nối hai đầu tạo sự tương ứng với nhóm bóng T8 có cơ chế nhận điện phù hợp, đồng thời giúp người dùng chủ động hơn khi chọn chiều dài và màu ánh sáng của bóng tương thích.

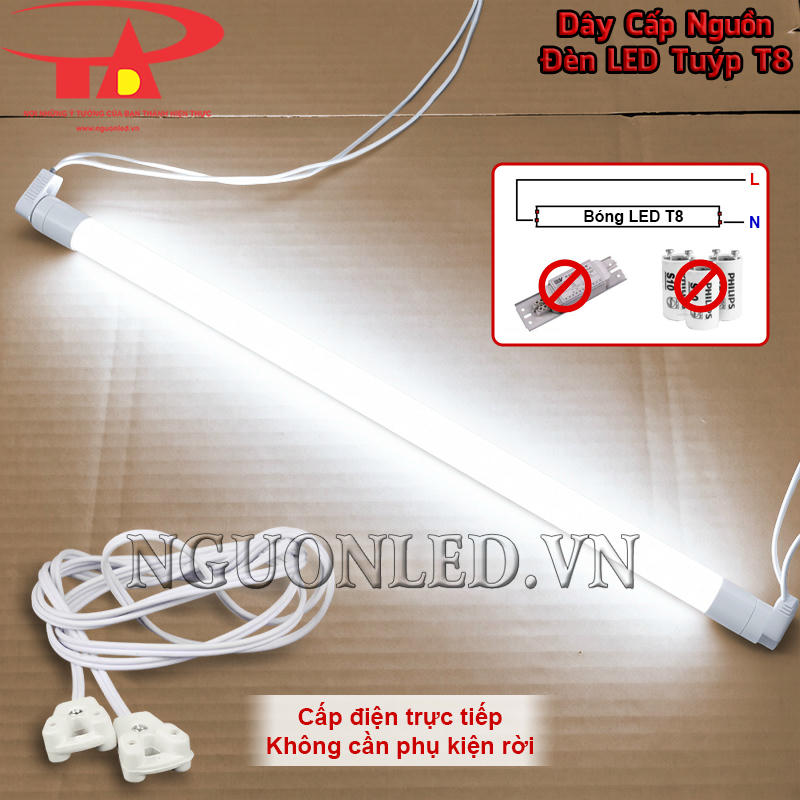

Phù hợp cơ chế cấp điện hai đầu của bóng led t8

• Ở nhóm bóng LED T8 nhận điện tại hai đầu đối diện, phần đầu nguồn của dây cấp nguồn đèn tuýp LED được đưa tới hai phía của bóng, mỗi bên đầu bóng tiếp nhận một bên cực nối dây. Bộ dây tạo hai điểm kết nối tương ứng với cách nhận nguồn này, cho phép bóng được cấp điện trực tiếp qua hai đầu mà không phải phụ thuộc vào một thân máng hoàn chỉnh.

• Với bóng LED T8 có cấu hình nhận nguồn trực tiếp hai đầu phù hợp, hệ thống đèn có thể bình thường mà không cần duy trì chấn lưu hoặc tắc te vốn thuộc cấu hình đèn huỳnh quang truyền thống. Cách kết nối này tập trung vai trò của bộ dây vào việc đưa nguồn tới đúng hai phía của bóng, phù hợp khi cần cấp điện nhanh chóng và dễ dàng.

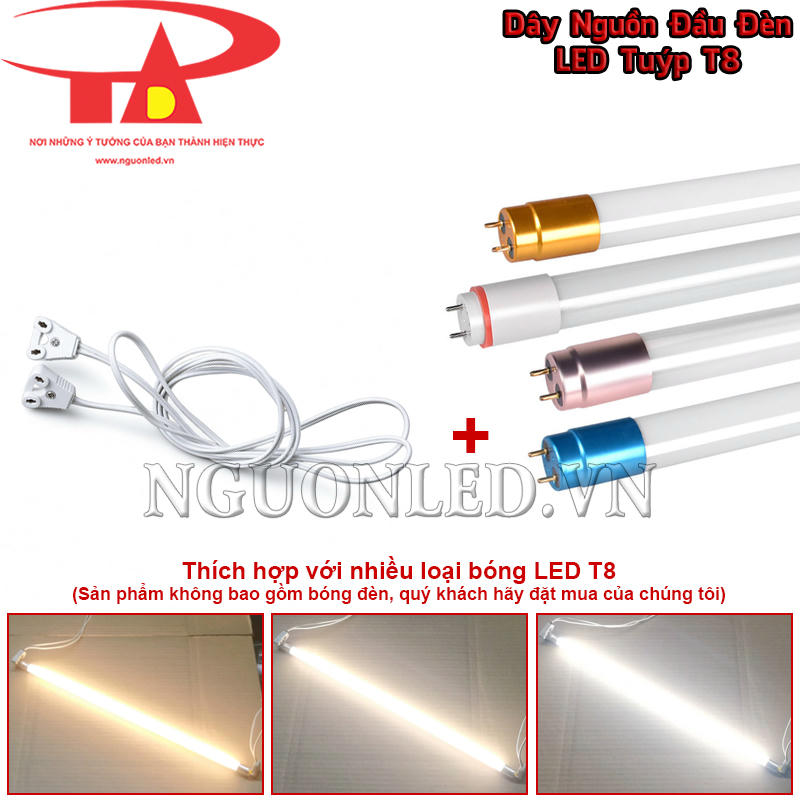

Tương thích với nhiều dòng bóng LED T8

• Nhu cầu chiếu sáng có thể thay đổi theo diện tích, độ sáng mong muốn và sắc thái ánh sáng của từng không gian, vì vậy sự tương thích với đa số bóng đèn LED T8 là một điểm đáng chú ý khi sử dụng bộ dây. Trong nhóm bóng LED T8 thông thường, người dùng có thể cân nhắc nhiều phiên bản về công suất, lựa chọn chiều dài thông dụng 60 cm hoặc 120 cm và chọn màu ánh sáng phù hợp với nhu cầu sử dụng.

• Sự đa dạng của nguồn sáng giúp bộ dây không bị gắn với một cấu hình bóng duy nhất. Khi cần thay đổi độ sáng, chiều dài bóng hoặc tông màu ánh sáng, người dùng có thể chuyển sang một phiên bản LED T8 tương thích khác, qua đó chủ động điều chỉnh nguồn sáng theo yêu cầu thực tế mà vẫn sử dụng cùng kiểu kết nối của dây nguồn này.

Ứng Dụng Của Dây Nguồn Đầu Đèn LED Tuýp T8

Trong thực tế, bóng T8 có thể xuất hiện trong nhiều hệ thống không sử dụng thân máng cố định, nơi vị trí bóng được tổ chức theo khung, khoang hoặc mặt bằng có sẵn. Khi đi vào từng bối cảnh cụ thể, cách sắp xếp bóng, đường dây và vùng phát sáng sẽ thay đổi theo cấu trúc của hệ thống lắp đèn và mục đích sử dụng.

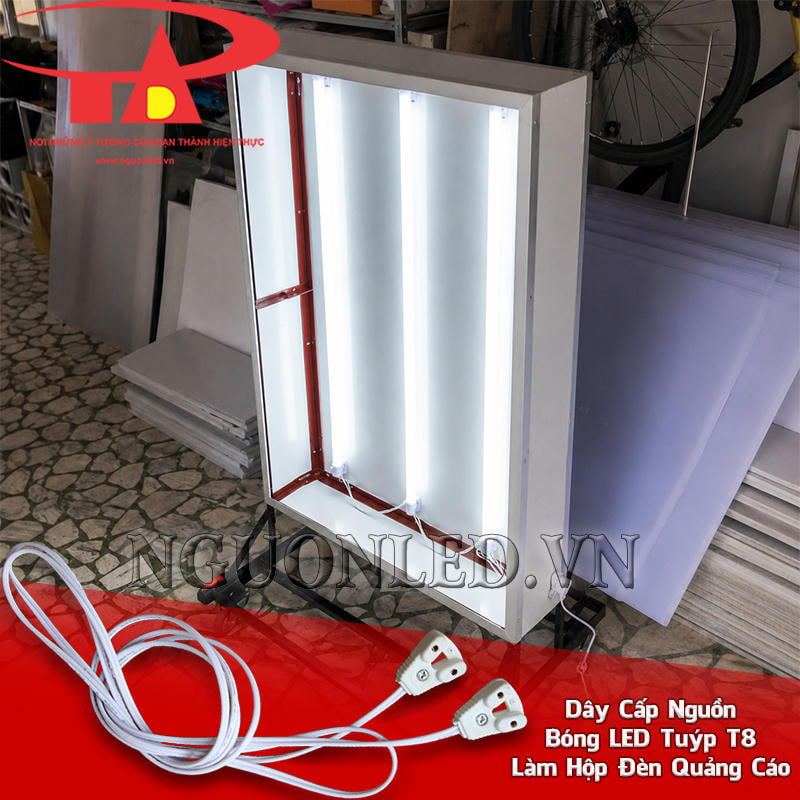

Hộp đèn quảng cáo và bảng hiệu xuyên sáng

• Bên trong hộp đèn quảng cáo thường có một khoảng khoang riêng phía sau lớp mặt hiển thị, nơi hệ thống bóng được bố trí tách khỏi phần người xem nhìn thấy bên ngoài. Các bóng tuýp T8 nằm sâu trong khoang, còn phần dây nguồn cấp đi theo khung bên trong cho toàn bộ hệ thống chiếu sáng được thu gọn vào phía sau mặt hộp. Từ đó từng chi tiết cần hiển thị trên bề mặt hộp đèn được làm nổi bật và giữ được chi tiết cần nhìn thấy khi quan sát tổng quát bên ngoài lúc bật đèn.

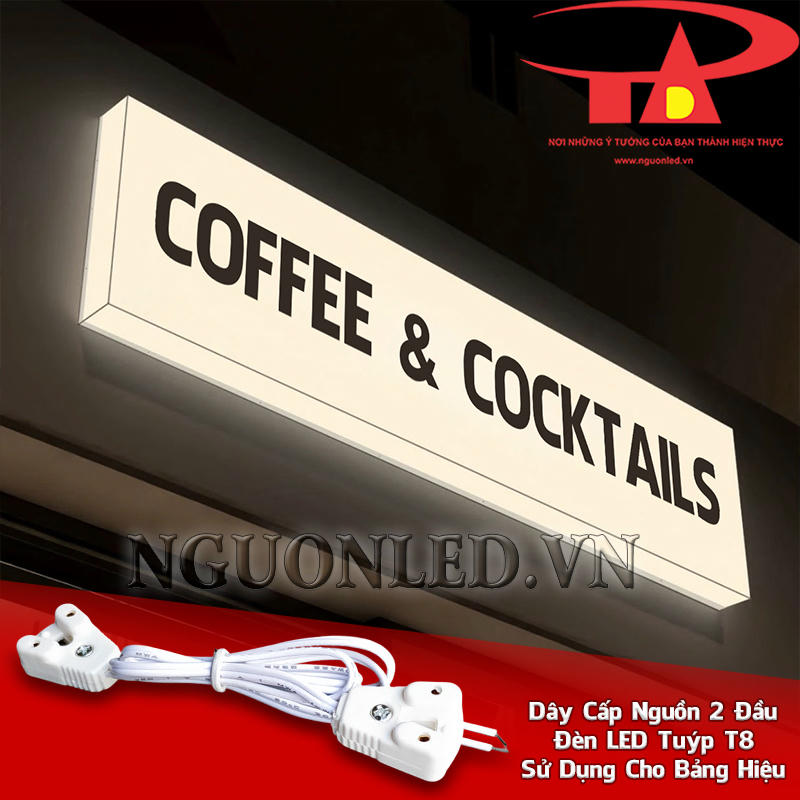

• Ở bảng hiệu xuyên sáng, các bóng T8 có thể được sắp thành từng tuyến phía sau phần chữ, hình ảnh hoặc lớp vật liệu cho ánh sáng đi qua. Vị trí của từng tuyến bóng bám theo cấu trúc phía sau bảng, trong khi đường dây nối giữa các điểm cấp nguồn chạy dọc theo phần khung giúp tách biệt bề mặt hiển thị phía trước với hệ thống đèn điện nằm bên trong.

• Khi dùng dây nguồn cấp 2 đầu cho các bóng LED tuýp T8 hoạt động, ánh sáng từ nhiều tuyến tuýp được đưa lên bề mặt phía trước và tạo thành vùng sáng nền cho nội dung quảng cáo. Bề mặt bảng lúc này trở thành phần nhận và phân bố ánh sáng, giúp chữ, hình ảnh hoặc mảng màu nổi rõ hơn trong tổng thể hiển thị.

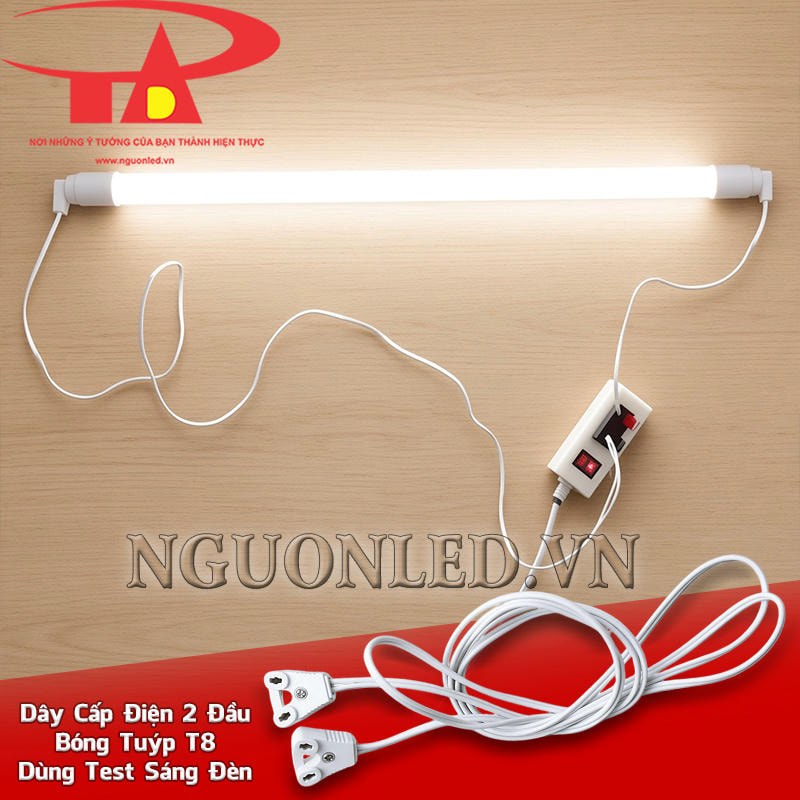

Kiểm tra bóng LED trước khi lắp vào hệ thống

• Thao tác kiểm tra trước khi gắn bóng đèn vào trong máng giúp người kỹ thuật quan sát trực tiếp trạng thái phát sáng trước khi đưa bóng vào vị trí sử dụng chính thức. Đối với nhu cầu sử dụng này, trọng tâm nằm ở việc xác nhận tình trạng bóng có lên sáng, ánh sáng có xuất hiện liên tục và có dấu hiệu bất thường rõ ràng nào trong thời gian thử hay không.

• Bóng mới có thể được kiểm tra trước khi lắp, còn bóng vừa tháo ra trong quá trình bảo trì có thể được thử lại để đối chiếu tình trạng hoạt động. Sự tiện lợi và nhanh chóng trong việc sử dụng dây cấp điện 2 đầu bóng tuýp T8 hữu ích khi cần xác định đưa bóng trở lại hệ thống, thay bằng bóng khác hoặc tiếp tục kiểm tra nguyên nhân nếu trạng thái phát sáng chưa đạt yêu cầu.

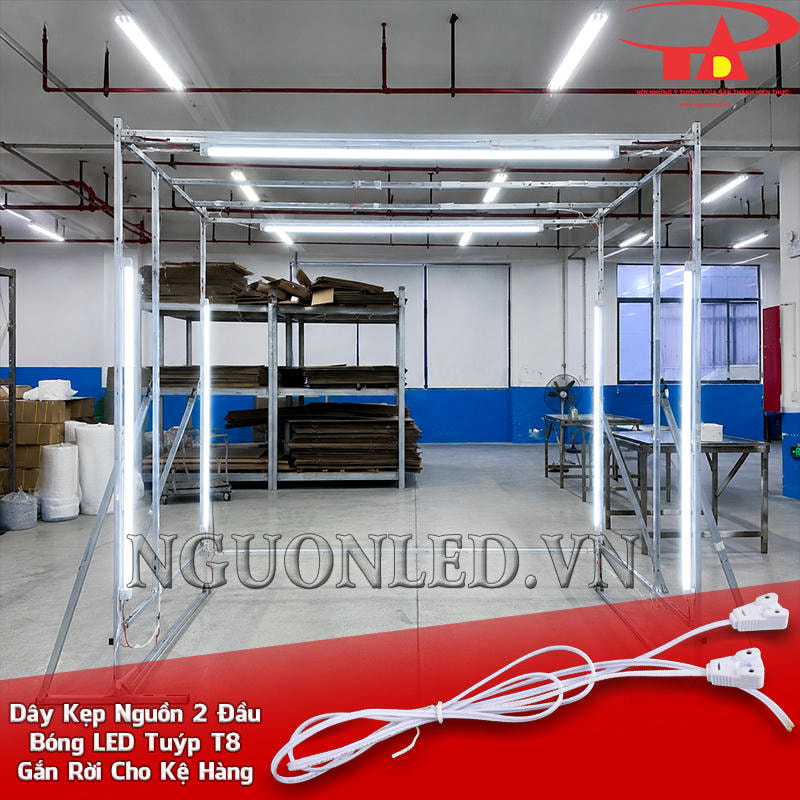

Khung kệ hàng hóa bố trí bóng T8 rời

• Các thanh khung của kệ tạo sẵn những trục ngang, dọc và khoảng cần lắp bóng để tổ chức hệ thống chiếu sáng theo chính hình dáng của kết cấu. Trên những vị trí cần bổ sung ánh sáng, bóng T8 có thể được đặt dọc theo thanh ngang, thanh đứng hoặc từng cạnh của khung, trong khi phần dây cấp nguồn bóng LED tuýp đi theo tuyến kết cấu để giữ khu vực tuyến kệ phía trong thông thoáng.

• Hàng hóa hoặc bề mặt cần quan sát nằm gần các tuyến bóng sẽ nhận ánh sáng trực tiếp hơn, giúp từng khu vực trên kệ được nhận diện rõ khi quan sát. Với loại khung kệ có nhiều tầng, các bóng có thể hình thành những tuyến sáng riêng theo từng tầng kệ hoặc từng vùng trưng bày, tạo ranh giới ánh sáng rõ giữa các khu vực bố trí hàng hóa.

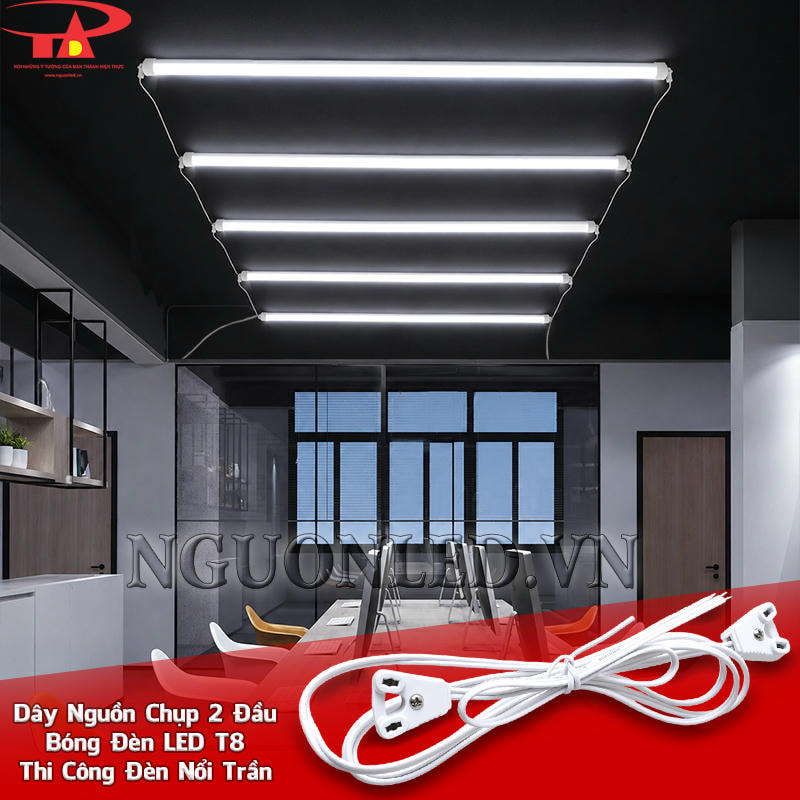

Thiết kế hệ thống đèn nổi trang trí

• Những đường sáng song song hoặc lặp lại theo nhịp đều có thể tạo thành một bố cục trang trí bắt mắt trên cao, đặc biệt khi các bóng T8 được sắp theo cùng một hướng hoặc theo những khoảng cách sắp xếp có trật tự. Khi bật sáng, từng tuýp hiện lên như một đường sáng riêng, còn sự lặp lại giữa các bóng tạo nên nhịp sáng đều đặn thay vì chỉ đóng vai trò chiếu sáng đơn lẻ trong hệ thống đèn LED dân dụng.

• Mặt trần là nơi cần bố trí bóng đèn tổng thể thông qua các điểm giữ bóng được sắp xếp theo bố cục đã chọn. Các bóng tuýp nằm nổi trên bề mặt, phần kết nối từ dây nguồn chụp 2 đầu được tổ chức theo tuyến lắp, trong khi vị trí giữ bóng vẫn do phần cố định riêng đảm nhiệm. Khi toàn bộ đèn bật sáng lên, những đường sáng trên trần tạo cảm giác không gian có nhịp điệu rõ hơn và làm bề mặt trần trở thành một vùng chiếu sáng điểm nhấn của tổng thể nội thất.

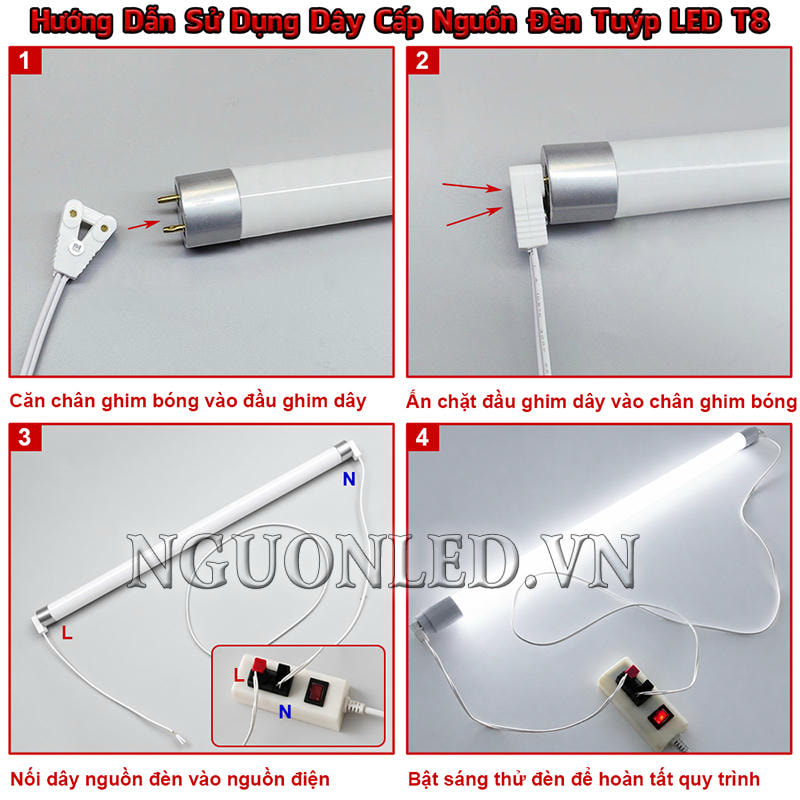

Hướng Dẫn Sử Dụng Dây Nguồn Đầu Đèn LED Tuýp T8

Với hệ thống đèn T8 dùng dây cấp nguồn rời, lắp đặt và sử dụng đúng ngay từ đầu cũng giúp việc kiểm tra bóng và hoàn thiện hệ lắp rõ ràng hơn trước khi cấp điện sử dụng lâu dài.

Bước 1: Căn Chỉnh Khớp Đầu Ghim Với Chân Bóng T8

Hai chân kim loại ở đầu bóng cần được đặt thẳng với hai vị trí tiếp nhận tương ứng trên đầu ghim. Trước khi ghép, quan sát nhanh tình trạng chân bóng, đầu nối và phần vỏ dây để bảo đảm các chi tiết không bị cong lệch, nứt hoặc hư hỏng rõ ràng.

• Ngắt nguồn điện trước khi căn chỉnh
• Đặt đầu ghim đối diện trực tiếp với hai chân bóng.
• Căn hai vị trí tiếp nhận trên đầu dây trùng với hai chân kim loại của bóng.
• Giữ đầu nối và đầu tuýp cùng hướng, đưa chân bóng vào hai bên chân kim loại của phần đầu ghim nguồn
• Tránh đưa bóng đèn theo hướng nghiêng hoặc lệch để không gây ảnh hưởng đầu ghim bóng đèn

Việc căn đúng ngay từ đầu giúp hai chân bóng đi vào đúng vị trí kết nối, tránh phải xoay hoặc ép chỉnh làm ảnh hưởng đến đầu ghim sau khi đã hoàn tất 1 bên đầu.

Bước 2: Ấn Cố Định Đầu Ghim Với Đèn

Sau khi căn chỉnh ngay ngắn phần đầu ghim, có thể tiến hành ấn chặt đầu ghim cố định. Hoàn thành một phía trước, sau đó thực hiện tương tự với đầu bóng còn lại.

• Dùng lực vừa đủ và đều tay, không xoay vặn hoặc bẻ ngang chân bóng trong lúc ấn.
• Quan sát mép đầu ghim sau khi lắp để nhận biết tình trạng lệch hoặc chưa vào hết vị trí.
• Kiểm tra cả hai đầu, không để một phía đã vào đúng còn phía kia bị lỏng.
• Có thể gia cố chắc chắn bằng cách quấn băng cách điện xung quanh đầu bóng đèn và đầu ghim.
• Khi bố trí vào kết cấu, để phần dây đi theo tuyến lắp mà không bị kéo căng, xoắn mạnh hoặc kẹp vào cạnh sắc.

Nếu cần tháo bóng về sau, đầu ghim được tách khỏi chân bóng tại chính vị trí kết nối này, không kéo giật trực tiếp vào phần dây để rút đầu nối.

Bước 3: Đấu Nối Dây Nguồn

Trước khi tiến hành đấu nối dây, cần kiểm tra lại để đảm bảo nguồn điện đang được ngắt và tiến hành đấu nối theo cơ chế tiếp nhận điện phù hợp, bóng LED hiện tại được xác định cấp trực tiếp vào hai bên đầu đèn.

• Xác nhận điện áp cấp phù hợp trước khi nối nguồn.
• Tiến hành nối 1 bên đầu vào cực pha của công tắc, đầu còn lại nối vào cực trung tính của công tắc.
• Hoàn thiện phần nối chắc chắn, không để lõi dẫn điện hoặc phần kim loại mang điện hở ra ngoài.
• Sắp xếp dây để điểm nối không chịu lực kéo từ trọng lượng bóng hoặc từ phần dây thừa.

Trước khi chuyển sang thử sáng, rà soát vị trí hai đầu ghim, vỏ dây không bị tổn thương và các điểm nối điện đã được hoàn thiện. Nếu chưa xác định chắc chắn, nên để người có chuyên môn điện thực hiện phần đấu nối.

Bước 4: Thử Sáng Đèn Trước Khi Đưa Vào Sử Dụng

Sau khi các đầu ghim và điểm nối đã được kiểm tra, mới cấp điện để quan sát trạng thái của bóng. Đây là bước xác nhận hoạt động trước khi hệ thống được đưa vào vị trí sử dụng chính thức.

• Tiến hành cấp nguồn cho công tắc và bật công tắc.
• Quan sát bóng có lên sáng sau khi cấp nguồn hay không.
• Theo dõi trạng thái phát sáng ban đầu, chú ý các biểu hiện rõ như không sáng, chập chờn hoặc hoạt động bất thường tại khu vực kết nối.
• Nếu phát hiện bất thường, ngắt điện trước khi chạm vào bóng, đầu ghim hoặc điểm nối và chỉ kiểm tra lại khi hệ đã mất nguồn.
• Với công trình lắp cố định, sau khi thử sáng nên ngắt nguồn thêm một lần để sắp xếp gọn dây, rà soát lại điểm giữ bóng và hoàn thiện phần kết nối.
• Không dùng dây nguồn hoặc đầu ghim làm bộ phận treo bóng chính trong hệ thống.

Khi bóng đã hoạt động bình thường, tuyến dây được sắp gọn, điểm nối hoàn thiện và bóng được giữ đúng bằng kết cấu riêng, hệ thống đèn lúc này đã sẵn sàng để đưa vào sử dụng.

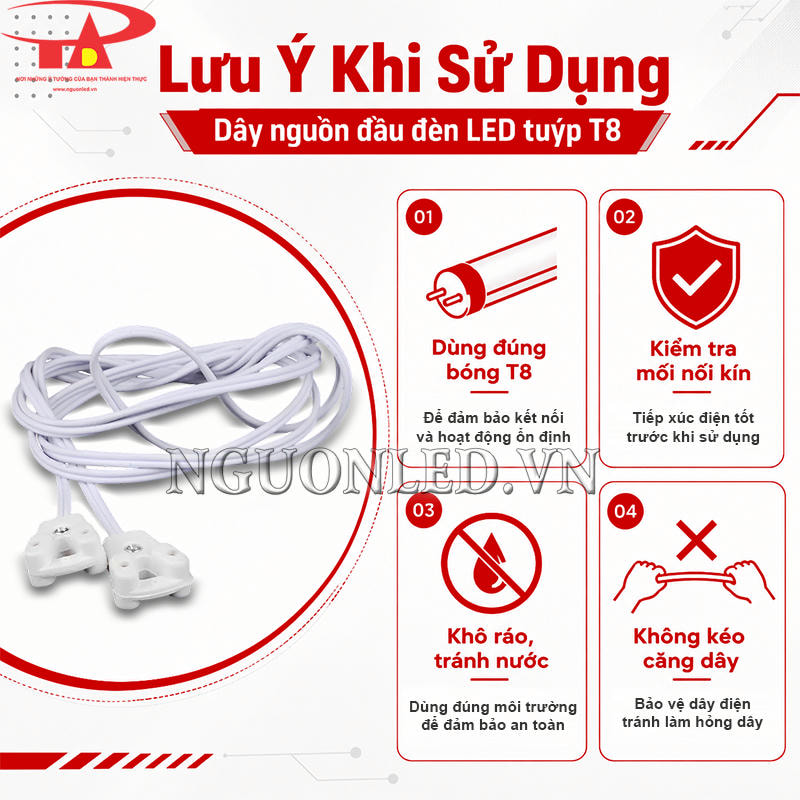

Lưu Ý Khi Sử Dụng Dây Cấp 2 Đầu Đèn LED Tuýp T8

• Không ghép nhiều bóng đèn sử dụng một bộ dây để cấp nguồn.
• Chọn bóng T8 có chân G13 phù hợp với đầu ghim của bộ dây.
• Xác định đúng bóng sử dụng cơ chế cấp điện hai đầu tương ứng với cách đấu của hệ thống.
• Sử dụng dây tại nơi khô ráo, tránh để đầu ghim, điểm nối hoặc phần dây tiếp xúc trực tiếp với nước.
• Ngắt nguồn điện trước khi lắp, tháo bóng, xử lý điểm nối hoặc kiểm tra lại hệ thống.
• Không tiếp tục sử dụng khi vỏ dây bị nứt, hở lõi, đầu ghim biến dạng, lỏng hoặc có dấu hiệu hư hỏng.
• Các điểm nối điện cần được hoàn thiện kín, không để lõi dẫn điện hoặc phần kim loại mang điện hở ra ngoài.
• Không kéo căng dây, không để dây nguồn treo hoặc chịu trọng lượng của bóng.

An Đức Phát - Cung Cấp Mặt Hàng Phù Hợp, Quy Trình Kiểm Tra Kỹ Lưỡng

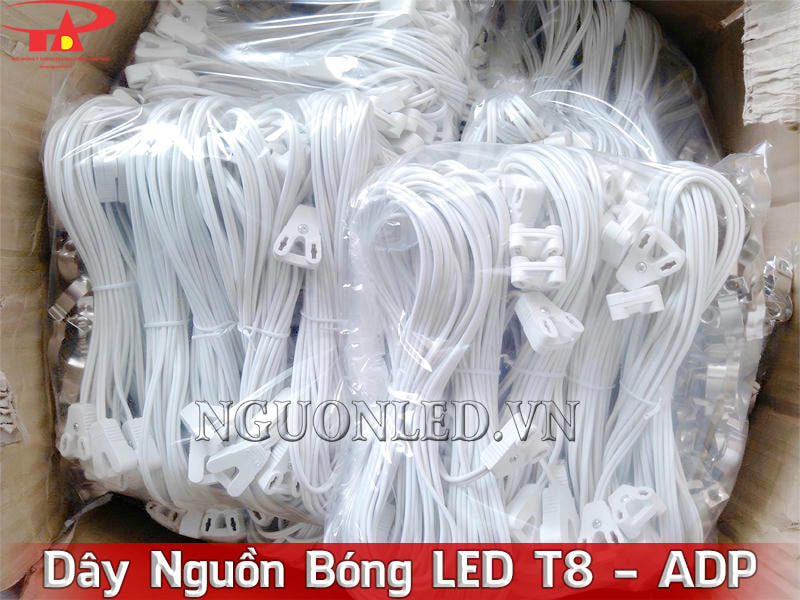

• Các dòng sản phẩm tại An Đức Phát được kiểm tra kỹ hình thức bên ngoài và khả năng hoạt động trước khi đến tay khách hàng, tập trung vào tình trạng thực tế của sản phẩm để sử dụng đúng với nhu cầu đã tư vấn. Từ đó giúp hạn chế những vấn đề và rủi ro có thể phát sinh khi sản phẩm được đưa vào lắp đặt và sử dụng.
